LED DALI Stromversorgung – stabile Basis für jedes DALI-System

Eine DALI Bus-Stromversorgung ist keine optionale Ergänzung – sie ist die technische Voraussetzung dafür, dass ein DALI-System überhaupt funktioniert. Sie versorgt den DALI-Bus mit der normierten Steuerspannung und ermöglicht so die Kommunikation zwischen allen Teilnehmern: Controllern, Treibern, Sensoren und Schaltern. Ohne sie bleibt das gesamte System stumm – egal wie leistungsfähig die übrigen Komponenten sind.

Was ist eine DALI Bus-Stromversorgung?

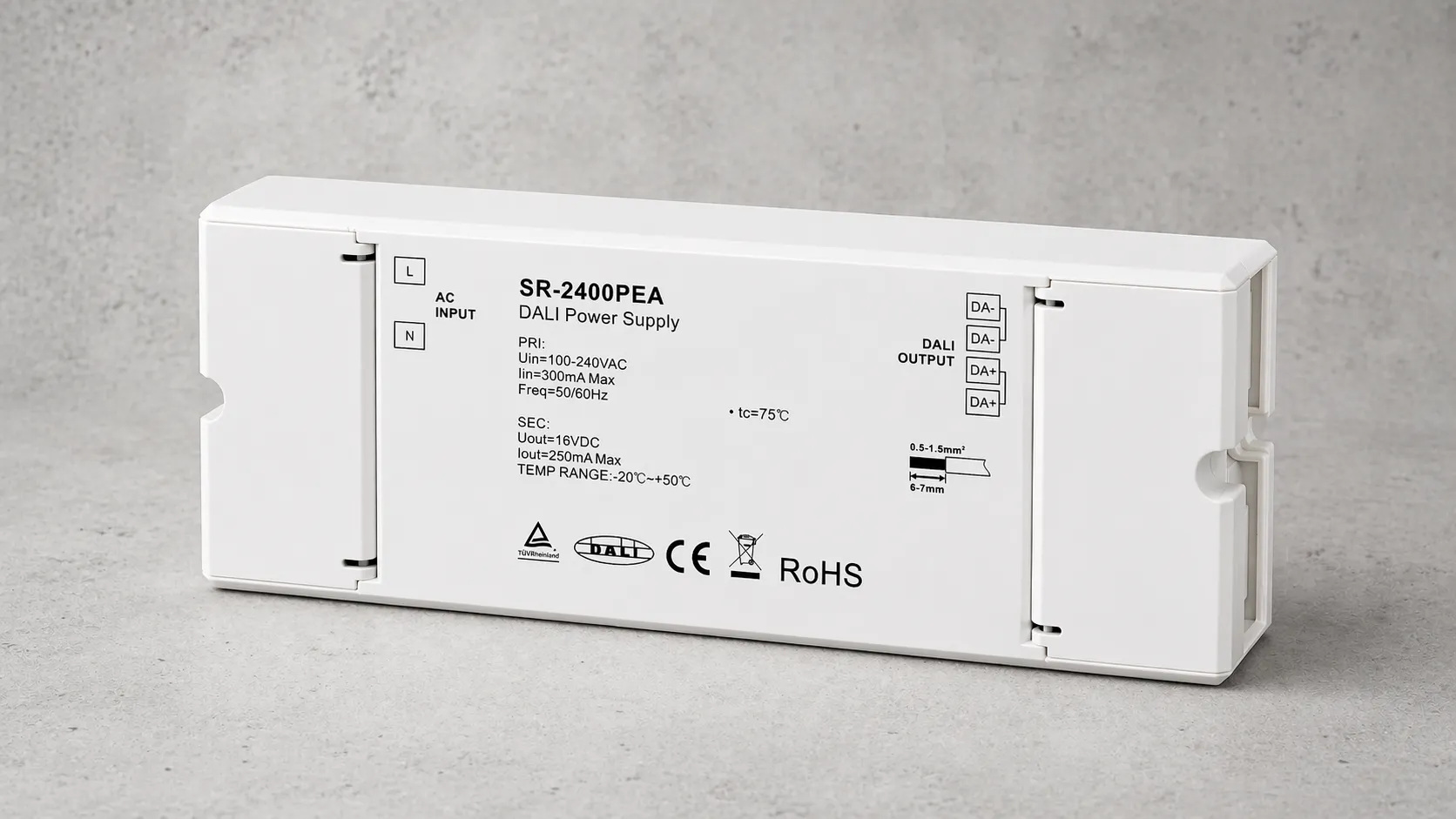

Eine DALI Bus-Stromversorgung – auch DALI Bus-Netzteil oder DALI Power Supply genannt – erzeugt die Busspannung von 16 V DC, die der DALI-Standard nach IEC 62386 vorschreibt. Diese Spannung wird nicht zur Versorgung der Leuchten selbst genutzt, sondern ausschließlich zur Übertragung der digitalen Steuersignale auf dem Bus.

Alle Busteilnehmer – also LED-Controller, Treiber, Schalter und Sensoren – beziehen aus dieser Spannung ihre Betriebsenergie für die Kommunikation. Die DALI Bus-Stromversorgung arbeitet dabei im Hintergrund, unsichtbar und lautlos, sorgt aber für die stabile Grundlage, auf der das gesamte Lichtsteuersystem aufbaut.

Warum ist die richtige DALI Stromversorgung so wichtig?

Ein DALI-Bus hat klare Anforderungen: Die Busspannung muss stabil anliegen, der verfügbare Busstrom muss ausreichen, um alle angeschlossenen Teilnehmer zuverlässig zu versorgen. Wird die Stromversorgung falsch dimensioniert, kann es zu Kommunikationsfehlern, instabilem Verhalten oder dem Ausfall einzelner Busteilnehmer kommen.

Grundsätzlich gilt: Je mehr Teilnehmer an einem DALI-Bus betrieben werden, desto mehr Busstrom wird benötigt. Ein einzelner DALI-Bus kann bis zu 64 Teilnehmer adressieren – bei großen Installationen mit vielen Controllern, Sensoren und Schaltern kann der Strombedarf entsprechend hoch sein. Die Wahl der passenden DALI Bus-Stromversorgung ist daher ein entscheidender Planungsschritt, der vor der Installation sorgfältig durchgeführt werden sollte.

Bauformen und Einsatzbereiche

DALI Bus-Netzteile sind in verschiedenen Bauformen erhältlich, die sich an unterschiedliche Installationssituationen anpassen:

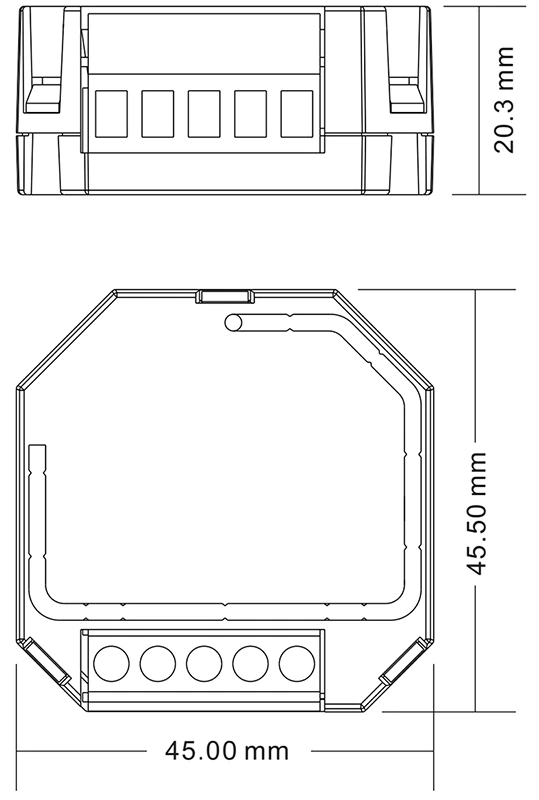

Unterputzmodul Kompakte Module für den Einbau in tiefe Schalterdosen oder Verteilerdosen. Ideal für dezentrale Installationen, Nachrüstprojekte im Bestand oder Situationen, in denen kein Platz im zentralen Schaltschrank vorhanden ist. So lässt sich ein eigenständiger DALI-Kreis direkt im Raum realisieren – ohne lange Busleitungen durch das gesamte Gebäude zu verlegen.

Einbaugerät Etwas größere Geräte mit höherem verfügbaren Busstrom – geeignet für zentrale Installationen mit vielen Teilnehmern. Sie werden typischerweise in Unterverteilungen oder Technikräumen verbaut und versorgen komplette DALI-Linien zuverlässig und dauerhaft.

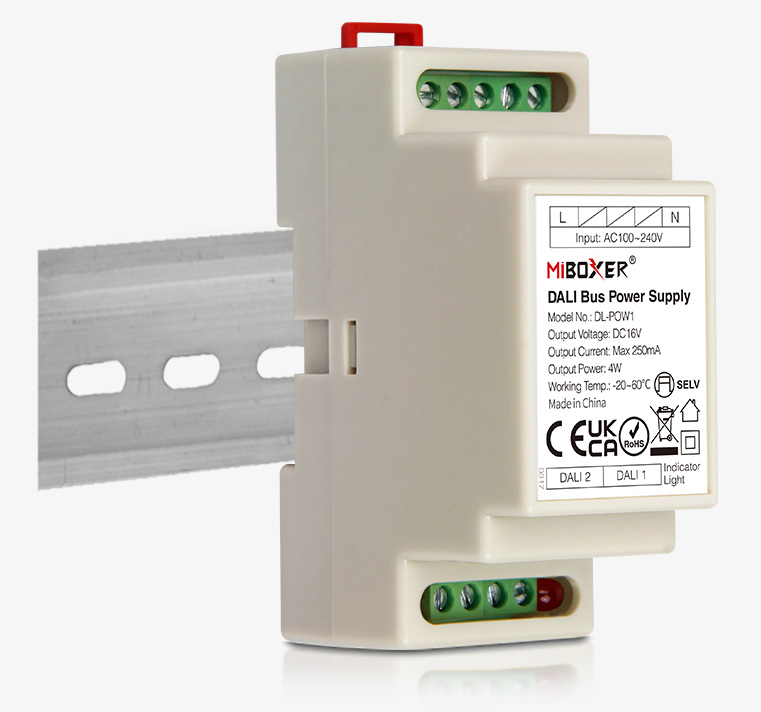

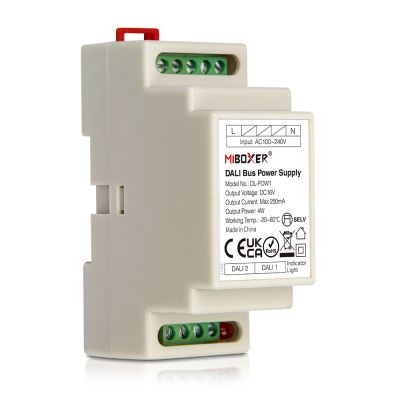

Hutschienenvariante Für den strukturierten Einsatz im Schaltschrank auf der DIN-Hutschiene. Besonders geeignet für gewerbliche Projekte, bei denen alle Steuerkomponenten zentral und übersichtlich im Verteiler untergebracht werden sollen.

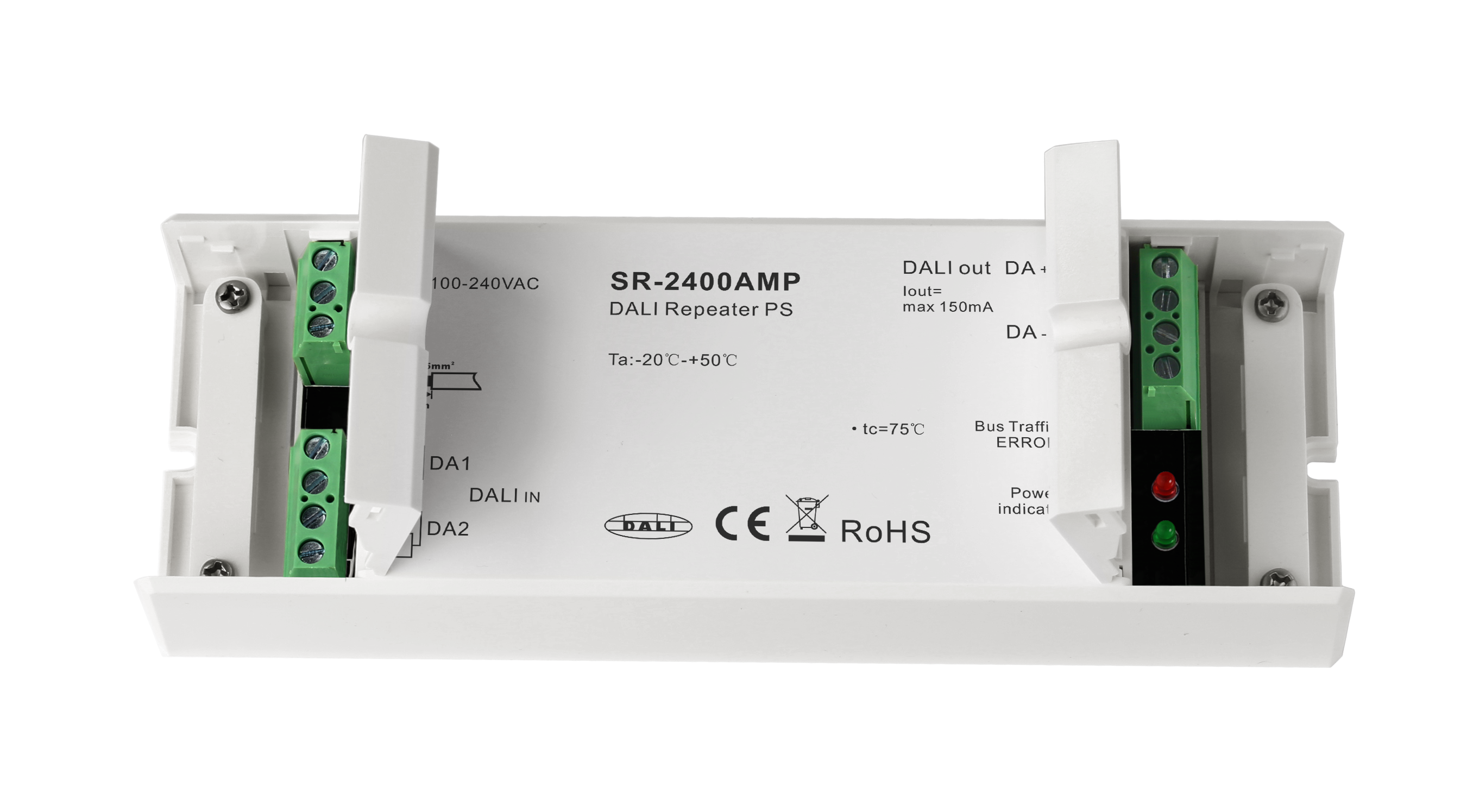

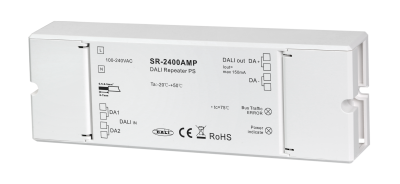

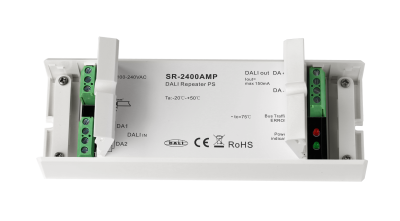

DALI-Repeater mit integrierter Bus-Stromversorgung Für großflächige Installationen, bei denen das DALI-Signal über lange Leitungswege verstärkt werden muss. Diese Geräte übernehmen gleichzeitig die Funktion der Busstromversorgung und des Signalverstärkers – und ermöglichen so den Aufbau ausgedehnter DALI-Netze ohne Signalverlust.

Typische Anwendungsbereiche

Wohnbauten und Smart-Home-Projekte In Einfamilienhäusern oder Wohnungen wird die DALI Bus-Stromversorgung häufig als kompaktes Unterputzmodul eingesetzt – platzsparend, unsichtbar und einfach zu installieren. In Verbindung mit einem passenden DALI Controller und Wandschaltern entsteht ein komfortables, steuerbares Lichtsystem für jeden Wohnbereich.

Büros und Verwaltungsgebäude In gewerblichen Umgebungen sind stabile und skalierbare DALI-Systeme gefragt. Einbaugeräte oder Hutschienenvarianten mit höherem Busstrom versorgen hier mehrere Zonen gleichzeitig – zuverlässig, auch bei vielen gleichzeitig aktiven Teilnehmern.

Hotel- und Objektbeleuchtung Hotelzimmer, Konferenzräume oder Verkaufsflächen profitieren besonders von der Flexibilität des DALI-Systems. Eine gut dimensionierte Bus-Stromversorgung ist die Basis dafür, dass Lichtszenen, Präsenzsensoren und manuelle Bedienelemente reibungslos zusammenspielen.

Nachrüstung im Bestand Gerade bei der Modernisierung bestehender Gebäude bieten Unterputzmodule einen klaren Vorteil: Sie lassen sich ohne großen Installationsaufwand in vorhandene Dosen einbauen und ermöglichen so den einfachen Einstieg in DALI – auch ohne zentrale Verkabelung bis zum Schaltschrank.

Planung und Dimensionierung

Bei der Planung einer DALI-Installation empfiehlt es sich, den Busstrom sorgfältig zu kalkulieren. Jeder Busteilnehmer – ob Controller, Sensor oder Schalter – entnimmt dem Bus einen bestimmten Strom. Dieser Wert ist in den jeweiligen Datenblättern angegeben und sollte bei der Auswahl des Bus-Netzteils berücksichtigt werden.

Als Faustregel gilt: Der verfügbare Busstrom der gewählten Stromversorgung sollte die Summe aller Teilnehmerströme deutlich übersteigen – ein Sicherheitspuffer von mindestens 20–30 % ist empfehlenswert. So wird sichergestellt, dass das System auch unter Last stabil und zuverlässig kommuniziert.

Für sehr große Installationen mit mehr als 64 Teilnehmern können mehrere DALI-Linien mit jeweils eigener Bus-Stromversorgung aufgebaut und über Gateways miteinander verbunden werden.

Integration in das DALI-System

Die DALI Bus-Stromversorgung ist immer Teil eines größeren Systems. Sie arbeitet eng mit den LED DALI Controllern zusammen, die die eigentliche Steuerung der Leuchten übernehmen – von der einfachen Dimmung bis zur komplexen Farbsteuerung mit DT6 und DT8. Für die Bedienung vor Ort sorgen DALI Schalter & Dimmer, die ebenfalls direkt am Bus betrieben werden und Busstrom benötigen.

Eine sorgfältig gewählte Bus-Stromversorgung ist also nicht nur ein technisches Detail – sie ist die Voraussetzung dafür, dass alle diese Komponenten verlässlich miteinander kommunizieren und das Lichtsystem so funktioniert, wie es geplant wurde.

Fazit – Kleine Komponente, große Wirkung

Die DALI Bus-Stromversorgung ist eine der unscheinbarsten Komponenten eines DALI-Systems – und gleichzeitig eine der wichtigsten. Sie arbeitet im Hintergrund, sorgt aber dafür, dass Controller, Sensoren, Schalter und Treiber jederzeit stabil miteinander kommunizieren können.

Wer ein DALI-System professionell planen und betreiben möchte, sollte die Bus-Stromversorgung von Anfang an als festen Bestandteil der Installation einplanen – richtig dimensioniert, passend zur Bauform und abgestimmt auf die Anzahl der Busteilnehmer. In Kombination mit den passenden DALI Controllern und Bedienelementen entsteht so ein vollständiges, zukunftssicheres Lichtsteuerungssystem – für Wohn- und Gewerbeprojekte jeder Größe und Komplexität.
