MiBoxer DL-POW1 DALI-Bus Stromversorgung – 16 V DC, 250 mA, DIN Hutschiene

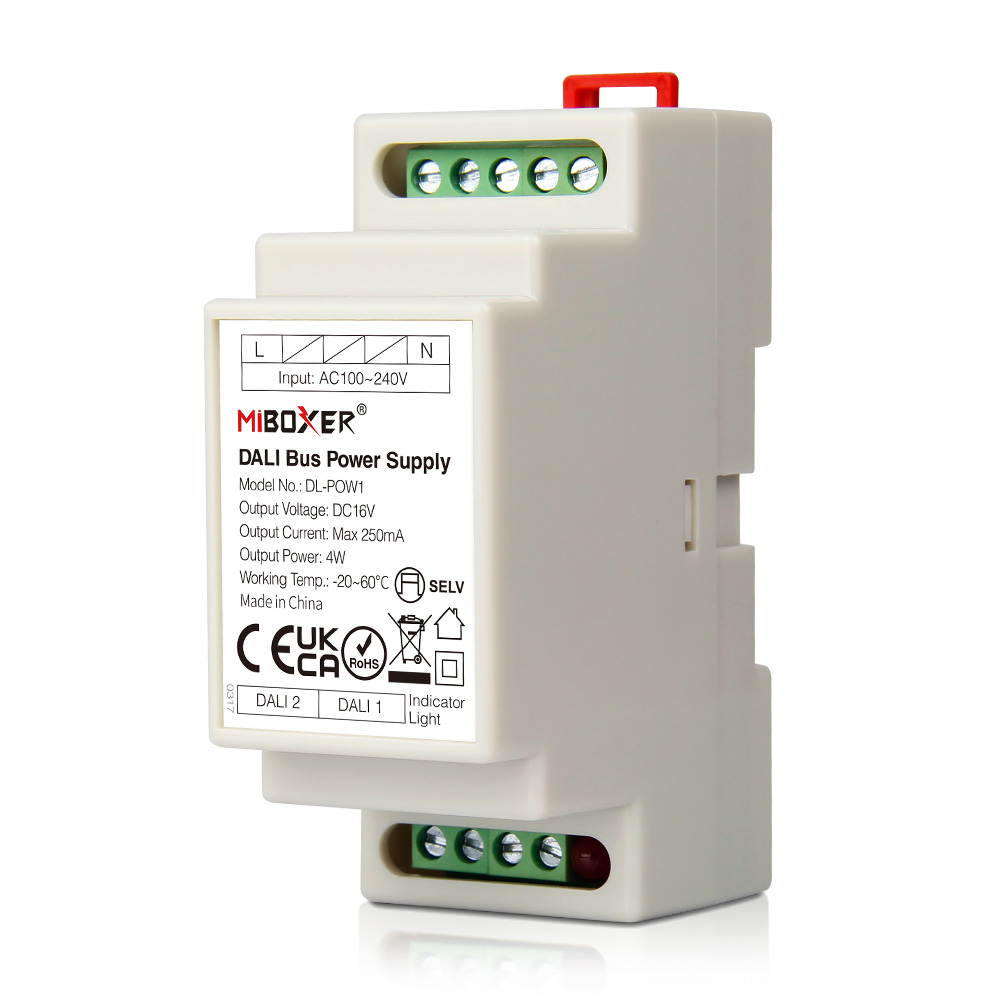

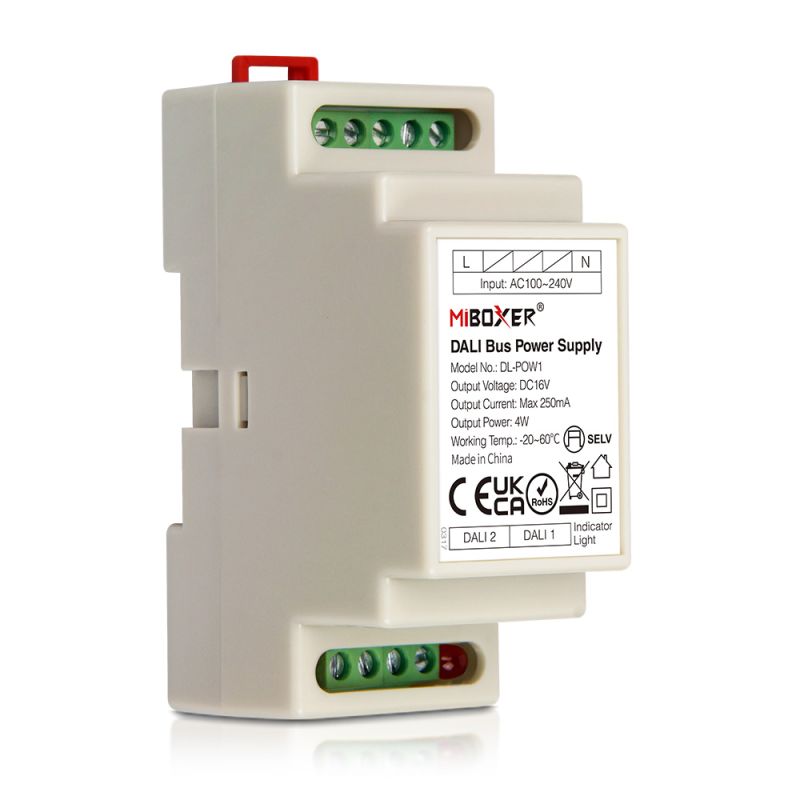

Die MiBoxer DL-POW1 ist eine DALI-Bus-Stromversorgung. Sie speist die DALI-Steuerleitung mit 16 V DC und liefert bis zu 250 mA Busstrom, den Wert, den die DALI-Norm IEC 62386 vorsieht. Damit versorgt sie bis zu 64 Geräte auf einer DALI-Linie, also Controller, Leuchten und Sensoren, die über den Bus miteinander kommunizieren. Wichtig: Sie liefert den Strom für die Steuerleitung, nicht für die LEDs selbst. Das Gerät wird an 110 bis 240 V angeschlossen und rastet auf eine DIN-Hutschiene in Verteilung oder Schaltschrank. Jede DALI-Linie braucht genau eine solche Bus-Versorgung, sonst können die angeschlossenen Geräte keine Befehle austauschen. Mit kompakten Maßen, Schraubklemmen und einer Status-LED ist die DL-POW1 auf den Einbau in professionelle Installationen ausgelegt.

Strom für den Bus, nicht für die LEDs

Im DALI-System übernimmt die Bus-Stromversorgung eine klare Aufgabe: Sie hält die Steuerleitung unter Spannung, über die alle Geräte ihre Befehle senden und empfangen. Ohne diese Versorgung bleibt der Bus stromlos, und kein Controller, kein Dimmer und kein Sensor kann kommunizieren. Die DL-POW1 liefert dafür konstante 16 V DC und bis zu 250 mA, genug für eine voll belegte Linie mit bis zu 64 Teilnehmern. Den Strom für die Leuchten selbst liefert sie dagegen nicht. Die LED Streifen oder Leuchten hängen an einem eigenen, DALI-dimmbaren Netzteil, das Sie getrennt einplanen. Diese Trennung ist gewollt: Das Bus-Netzteil sorgt für die Kommunikation, das DALI-dimmbare LED Netzteil für das Licht. Wer beide Aufgaben sauber trennt, baut eine übersichtliche und stabile Anlage.

Normgerecht nach IEC 62386 und für die Hutschiene

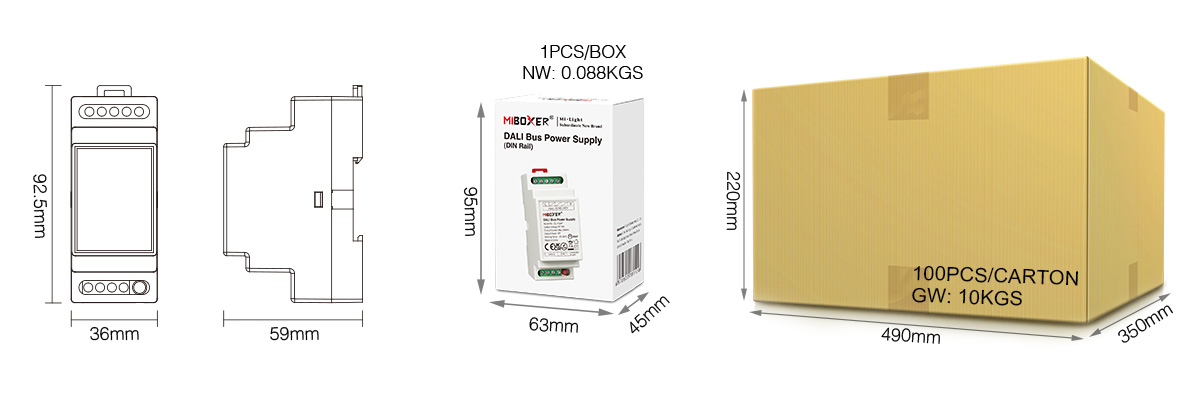

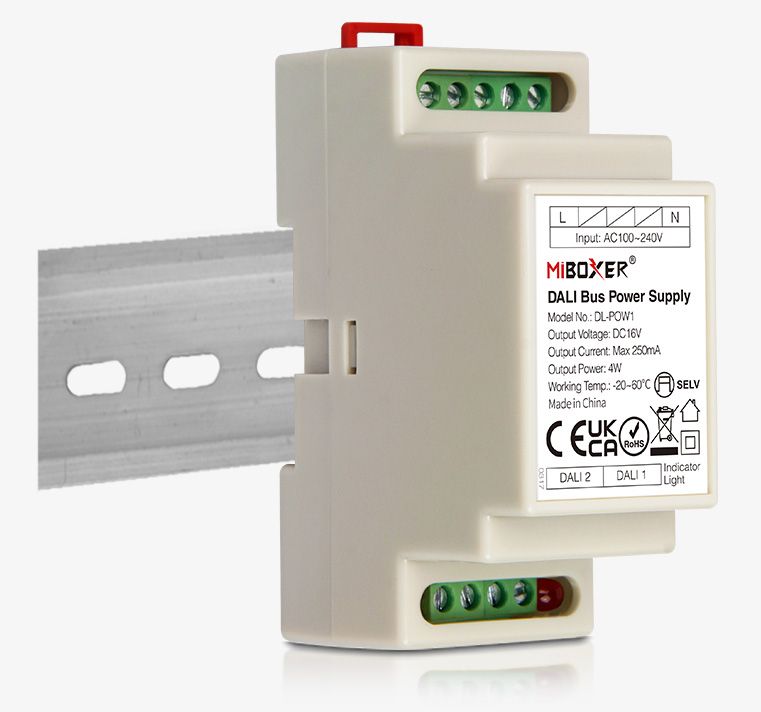

Die DL-POW1 arbeitet nach der DALI-Norm IEC 62386. Das macht sie mit DALI-Geräten unterschiedlicher Hersteller kompatibel, solange diese ebenfalls normgerecht sind. Angeschlossen wird sie an 110 bis 240 V Wechselspannung; auf der Bus-Seite legen Sie die beiden DALI-Adern auf die Schraubklemmen. Der DALI-Bus ist verpolungssicher, die Reihenfolge der beiden Adern spielt also keine Rolle, was die Verdrahtung im Schaltschrank vereinfacht. Mit 36 x 59 x 92,5 Millimetern belegt das Gehäuse wenig Platz auf der Hutschiene und passt in Verteilungen, Schaltschränke und Technikräume. Eine integrierte Status-LED zeigt den Betriebszustand und hilft bei Inbetriebnahme und Wartung. Mit Schutzart IP20 ist die DL-POW1 für den Einbau in trockene Verteilungen und Innenräume vorgesehen, bei Temperaturen von -20 bis +60 Grad.

Im DALI-System eingebunden

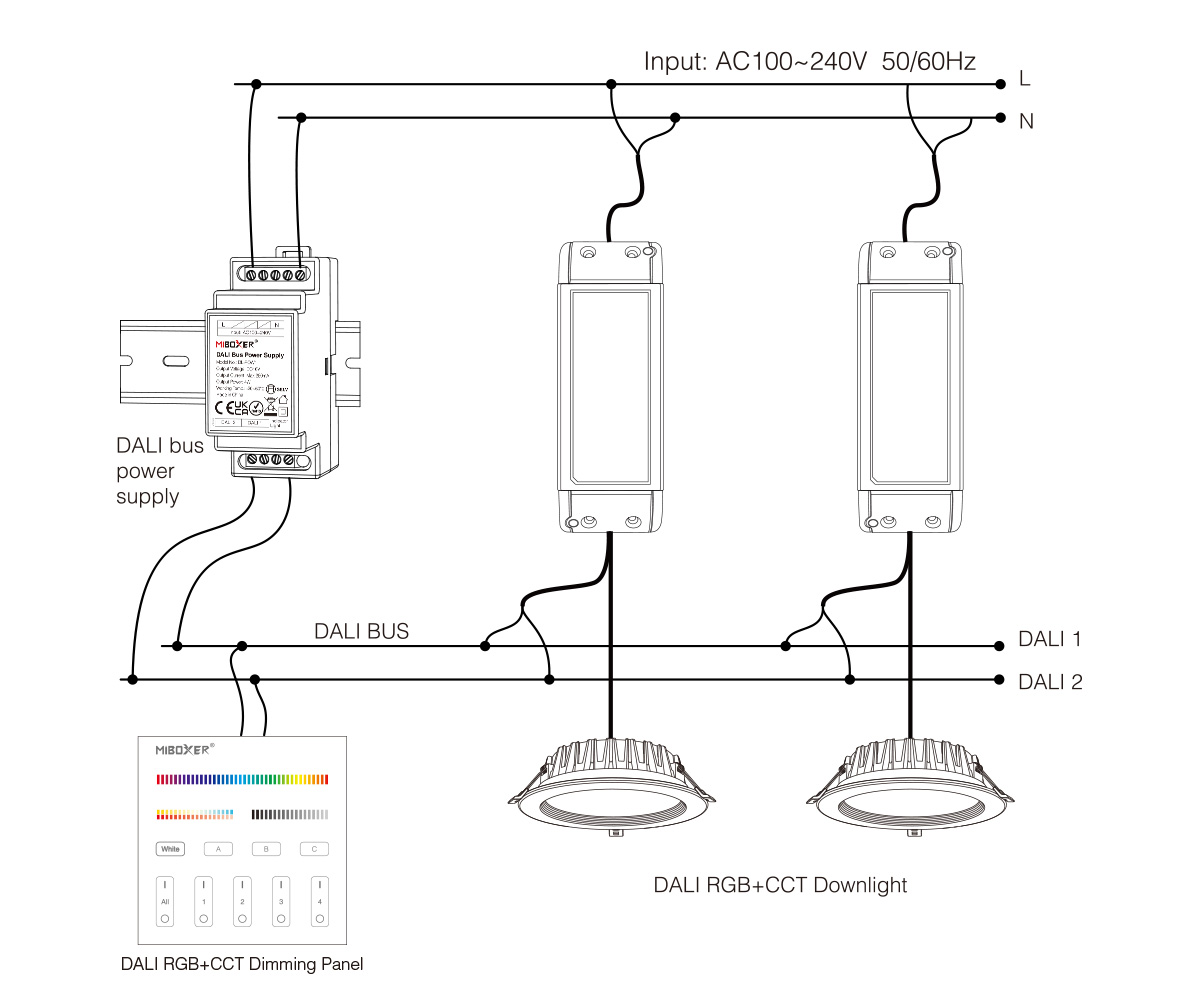

An der von der DL-POW1 versorgten Linie hängen die eigentlichen DALI-Geräte. Die DALI Schalter und Dimmer geben Befehle von der Wand aus. DALI Sensoren schalten nach Bewegung oder Tageslicht. Die Controller verteilen die Signale auf die Leuchten, und alle teilen sich denselben Bus, den die DL-POW1 mit Strom versorgt. Eingesetzt wird DALI vor allem dort, wo viele Lichtpunkte zentral und einzeln steuerbar sein sollen. In der Bürobeleuchtung lassen sich Arbeitsplätze gruppenweise regeln. Im Laden folgt das Licht den Öffnungszeiten und Zonen. Pro DALI-Linie planen Sie genau ein Bus-Netzteil ein; größere Anlagen teilen Sie in mehrere Linien mit je eigener Versorgung. Wenn Sie unsicher sind, wie viele Geräte und welche Versorgung Ihr Projekt braucht, rechnen wir das gern mit Ihnen über WhatsApp durch.
