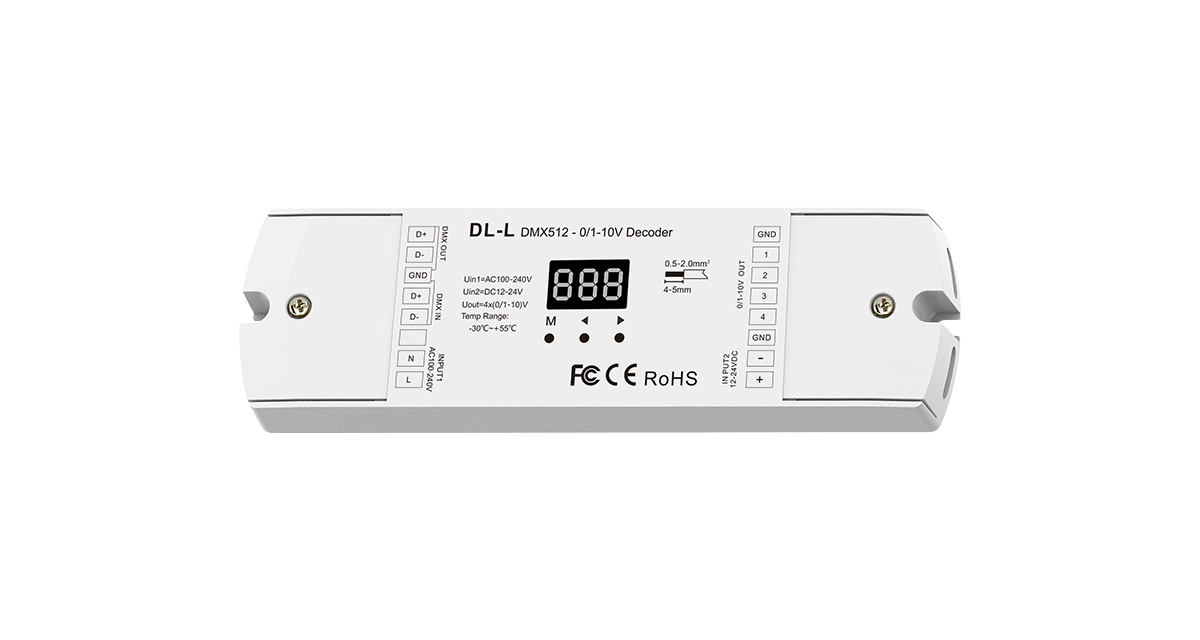

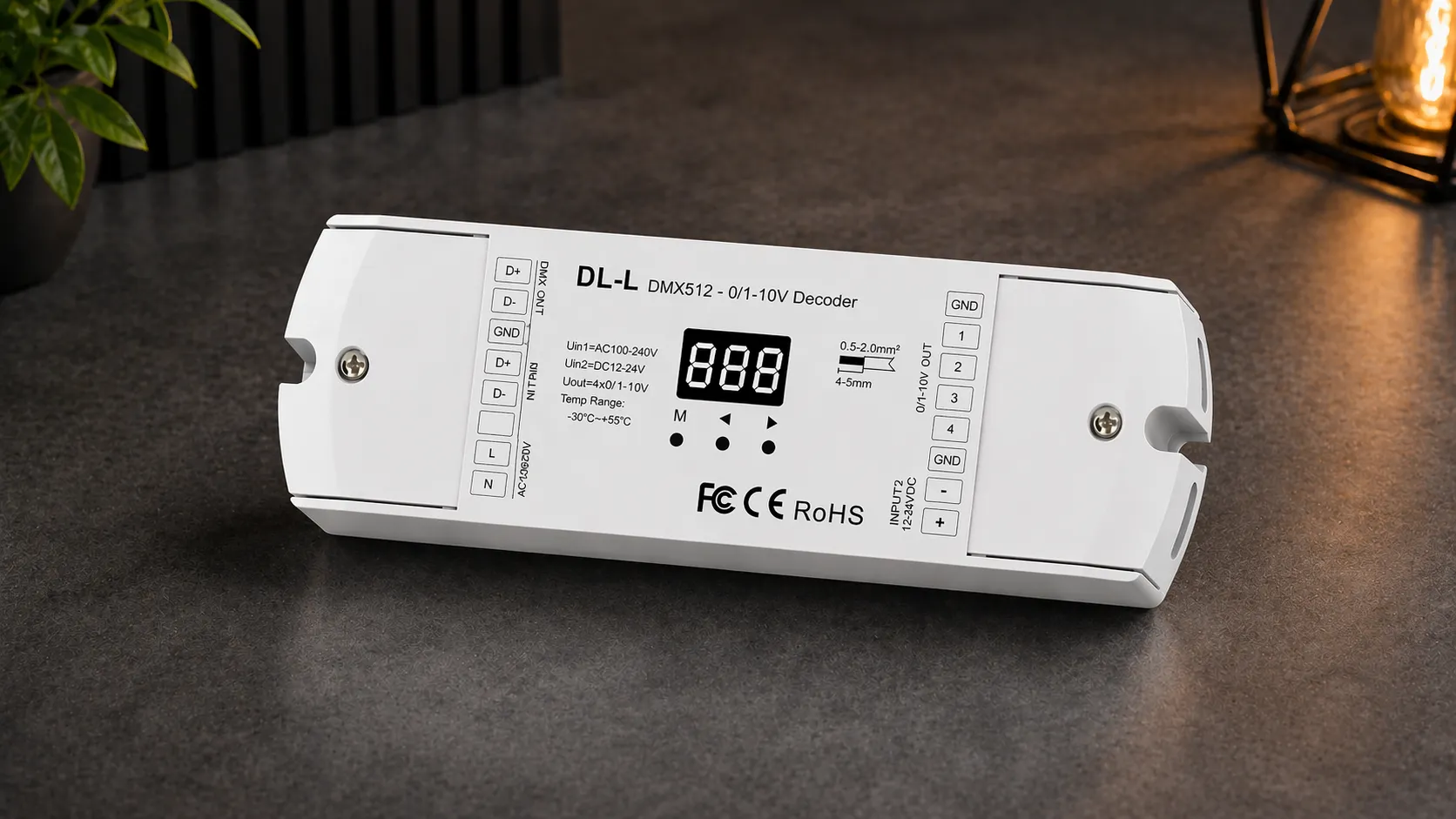

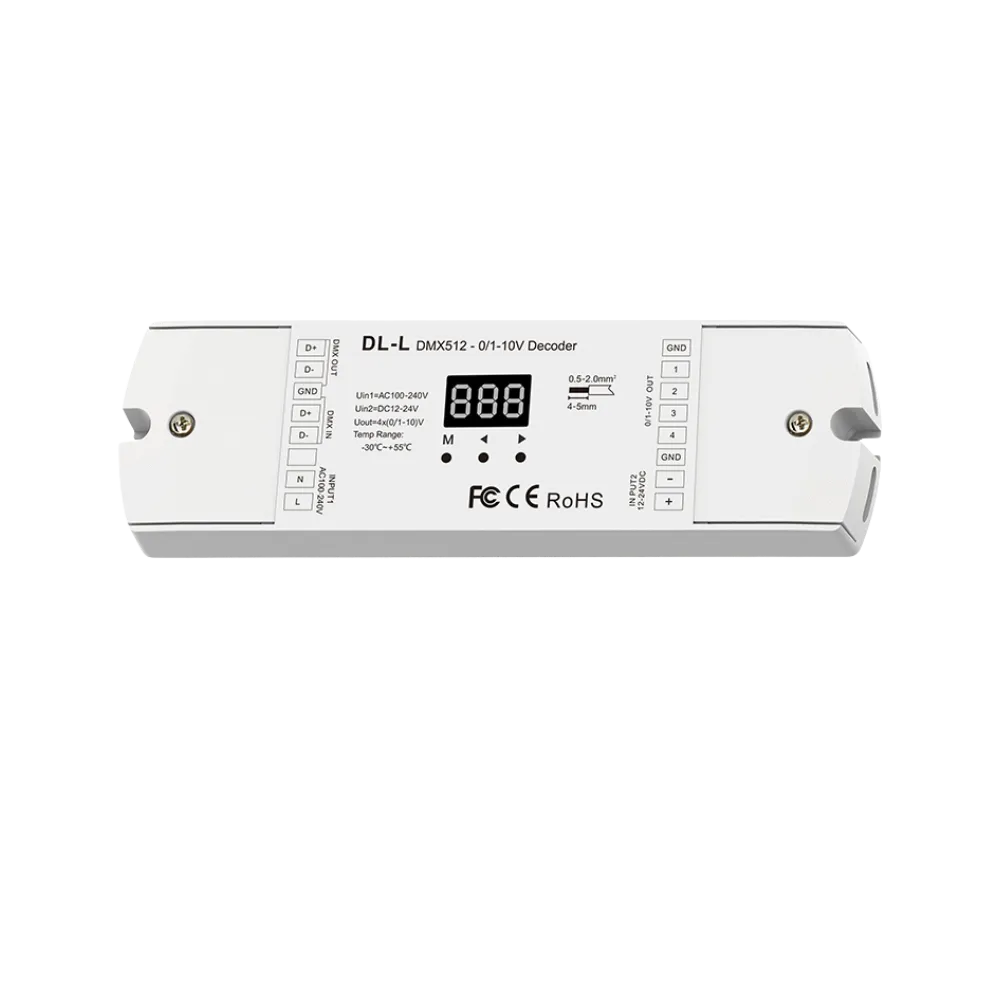

LED DMX 0-10V Controller
Die Brücke zwischen DMX und 0-10V-Technik
0-10V-Dimmung ist seit Jahrzehnten ein bewährter Standard in der professionellen Lichttechnik – einfach, zuverlässig und weit verbreitet. Ein LED DMX 0-10V Controller verbindet diese analoge Steuertechnik mit DMX512-Systemen: Er empfängt das digitale DMX-Signal und wandelt es in ein analoges 0-10V-Steuersignal um.
So lassen sich bestehende 0-10V LED-Netzteile und Treiber in ein zentrales DMX-Lichtsystem einbinden – ohne Austausch vorhandener Hardware. Das macht DMX-zu-0-10V-Controller besonders wertvoll bei Modernisierungen, Erweiterungen und überall dort, wo digitale DMX-Steuerung mit bewährter analoger Lichttechnik kombiniert werden soll.
Ob in der Veranstaltungstechnik, Gebäudeautomation oder Architekturbeleuchtung – DMX-zu-0-10V-Controller sorgen für Kompatibilität und Flexibilität. Zur Steuerung wird ein LED DMX Master-Controller oder eine DMX-Software benötigt.
Sofort verfügbar, Lieferzeit 1-3 Werktage
Sofort verfügbar, Lieferzeit 1-3 Werktage
LED DMX 0-10V Controller - Die Brücke zwischen digitaler DMX-Steuerung und analoger Lichttechnik
0-10V-Dimmung ist einer der ältesten und am weitesten verbreiteten Standards in der professionellen Lichttechnik – bewährt, robust und einfach zu implementieren. DMX512 hingegen ist der etablierte Standard für komplexe, digitale Lichtsteuerung mit zentraler Programmierung und Szenensteuerung. Ein LED DMX 0-10V Controller verbindet beide Welten: Er empfängt das digitale DMX-Signal und wandelt es in ein analoges 0-10V-Steuersignal um – für die nahtlose Integration analoger Lichttechnik in digitale DMX-Systeme.
Was macht ein LED DMX 0-10V Controller?
Ein LED DMX 0-10V Controller ist eine Schnittstelle zwischen dem digitalen DMX512-Protokoll und der analogen 0-10V-Steuertechnik. Er empfängt das DMX-Signal eines übergeordneten DMX Master-Controllers oder einer DMX-Software und wandelt es in eine entsprechende 0-10V-Steuerspannung um.
Diese Steuerspannung wird dann an 0-10V LED-Netzteile oder LED-Treiber weitergegeben, die wiederum die angeschlossenen LED-Streifen oder Leuchten dimmen. Bei 0 Volt ist die Leuchte aus, bei 10 Volt leuchtet sie mit voller Helligkeit – dazwischen erfolgt die Dimmung stufenlos und proportional zur Spannung.
Das Ergebnis: Bestehende 0-10V-Hardware lässt sich zentral über DMX steuern, ohne dass Netzteile oder Treiber ausgetauscht werden müssen.
Warum 0-10V und DMX kombinieren?
Die Kombination aus DMX-Steuerung und 0-10V-Technik bietet mehrere entscheidende Vorteile:
Modernisierung ohne Austausch In vielen bestehenden Installationen sind bereits 0-10V LED-Netzteile verbaut. Ein DMX-zu-0-10V-Controller ermöglicht die Integration in ein digitales DMX-System, ohne dass die vorhandene Hardware ersetzt werden muss – das spart Zeit und Kosten.
Zentrale Steuerung Anstatt jede Leuchte oder Zone einzeln über 0-10V-Potentiometer zu regeln, können alle angeschlossenen Netzteile zentral über das DMX-System gesteuert werden. Das ermöglicht programmierbare Szenen, zeitgesteuerte Abläufe und flexible Lichtgestaltung.
Skalierbarkeit DMX erlaubt die Steuerung von bis zu 512 Kanälen pro Universum. So lassen sich auch große Installationen mit vielen 0-10V-Netzteilen zentral und übersichtlich regeln – ideal für gewerbliche Projekte oder größere Veranstaltungen.
Kompatibilität 0-10V ist ein offener Standard, der seit Jahrzehnten eingesetzt wird. Die meisten dimmbaren LED-Netzteile und Treiber unterstützen 0-10V – damit ist die Kompatibilität herstellerübergreifend gewährleistet.
Einsatzbereiche – flexibel und vielseitig
LED DMX 0-10V Controller eignen sich für ein breites Spektrum an Anwendungen, bei denen analoge und digitale Steuertechnik kombiniert werden sollen:
Veranstaltungstechnik In der Event- und Bühnentechnik ist DMX der Standard. Wenn vorhandene 0-10V-Leuchten oder Netzteile in ein DMX-System integriert werden sollen, sind DMX-zu-0-10V-Controller die ideale Lösung – für zentrale Steuerung ohne Hardware-Austausch.
Architektur- und Gebäudebeleuchtung Viele Gebäude verfügen über 0-10V-dimmbare Beleuchtungsanlagen. Mit DMX-zu-0-10V-Controllern lassen sich diese in digitale Gebäudesteuerungssysteme einbinden – für programmierbare Lichtszenen, tageslichtabhängiges Dimmen oder automatische Steuerung.
Büro- und Gewerbebeleuchtung In Büros, Hotels oder Verkaufsräumen ermöglichen DMX-zu-0-10V-Controller die zentrale Steuerung bestehender 0-10V-Beleuchtung. So können Lichtzonen flexibel gesteuert, Szenen gespeichert und Beleuchtungskonzepte an wechselnde Anforderungen angepasst werden.
Modernisierung bestehender Anlagen Bei der Modernisierung älterer Beleuchtungsanlagen mit 0-10V-Technik sind DMX-zu-0-10V-Controller die kostengünstige Alternative zum kompletten Austausch – bestehende Netzteile bleiben im Einsatz, die Steuerung wird digital und zentral.
Messe- und Ladenbau Bei wechselnden Messeständen oder Produktpräsentationen ermöglichen DMX-zu-0-10V-Controller die flexible Steuerung vorhandener 0-10V-Technik – für schnelle Anpassungen und programmierbare Lichtszenen ohne aufwändige Umbauten.
Das komplette System im Überblick
Ein funktionsfähiges System mit DMX-zu-0-10V-Steuerung besteht in der Regel aus mehreren Komponenten:

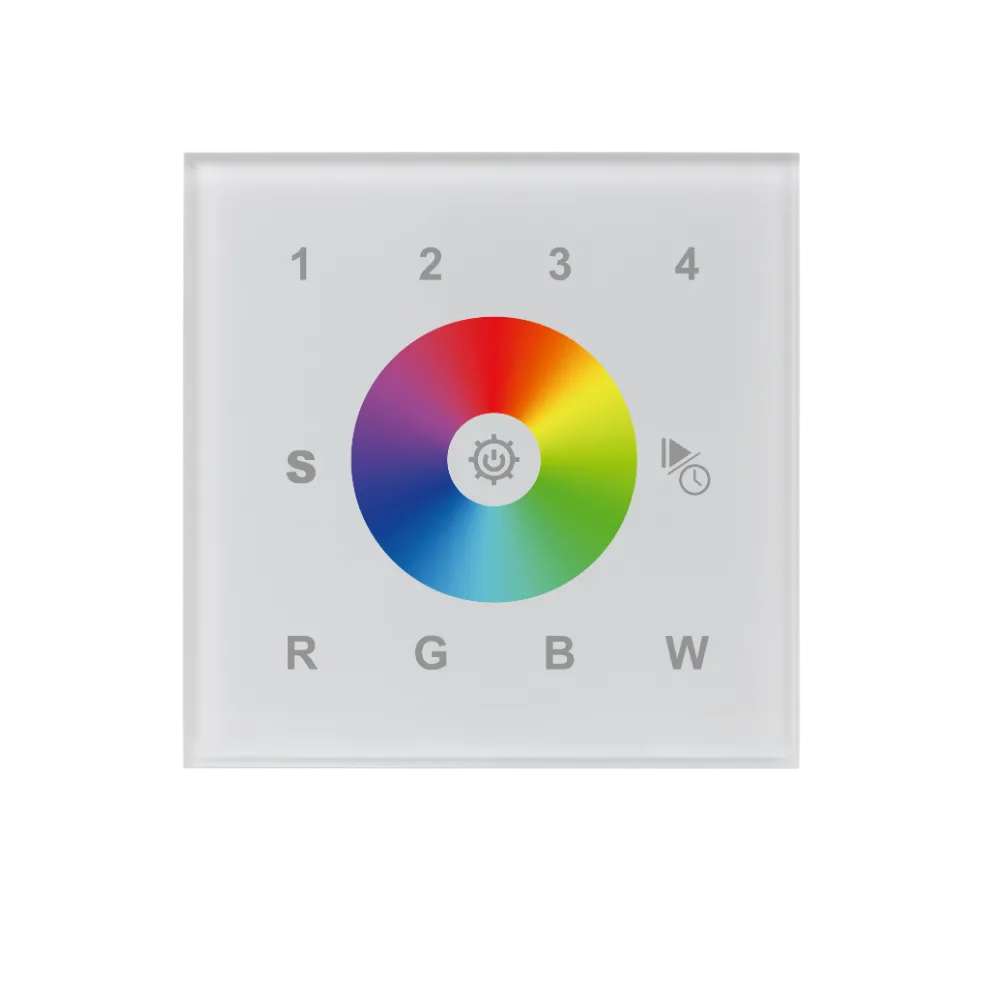

- DMX Master-Controller oder DMX-Software – erzeugt das DMX512-Signal und gibt die Steuerbefehle aus
- LED DMX 0-10V Controller – empfängt das DMX-Signal und wandelt es in 0-10V-Steuerspannungen um
- 0-10V LED-Netzteile – empfangen das 0-10V-Signal und dimmen die angeschlossenen LEDs
- LED-Streifen oder Leuchten – die eigentliche Lichtquelle
- DMX-Kabel – überträgt das DMX-Signal zwischen den Komponenten
Bei größeren Installationen mit vielen DMX-Teilnehmern empfiehlt sich zusätzlich ein DMX Splitter/Repeater, um das Signal sauber auf mehrere Linien aufzuteilen.
0-10V vs. 1-10V – Was ist der Unterschied?
Neben der klassischen 0-10V-Dimmung gibt es auch die 1-10V-Variante. Der Unterschied:
- 0-10V: Bei 0 Volt ist die Leuchte aus, bei 10 Volt leuchtet sie mit voller Helligkeit
- 1-10V: Bei 1 Volt ist die Leuchte auf minimaler Helligkeit (ca. 1 %), bei 10 Volt auf voller Helligkeit. Bei 0 Volt ist die Leuchte aus – das ermöglicht ein vollständiges Abschalten über das Steuersignal
Viele moderne DMX-zu-0-10V-Controller unterstützen beide Modi und können entsprechend konfiguriert werden.
DMX512 – Warum dieser Standard überzeugt
DMX512 steht für Digital Multiplex mit 512 Kanälen pro Universum. Jeder Kanal kann einen Wert von 0–255 übertragen, wodurch sich bis zu 512 unabhängige Parameter pro DMX-Universum steuern lassen.
Ein weiterer Vorteil: Das DMX-Protokoll ist herstellerunabhängig und seit Jahrzehnten standardisiert. Komponenten verschiedener Hersteller arbeiten problemlos zusammen – das schützt Ihre Investition und erleichtert spätere Erweiterungen.
Planung und Installation
Die Installation eines LED DMX 0-10V Controllers ist unkompliziert: Der Controller wird über das DMX-Kabel mit dem DMX-System verbunden und erhält eine DMX-Startadresse. Ab dieser Adresse belegt er so viele Kanäle wie er Ausgänge hat – ein 4-Kanal-Controller belegt beispielsweise 4 DMX-Kanäle.
Die 0-10V-Ausgänge des Controllers werden dann mit den Steuereingängen der 0-10V LED-Netzteile verbunden. Jeder DMX-Kanal steuert dabei einen 0-10V-Ausgang und damit ein Netzteil bzw. eine Leuchtengruppe.
Für eine übersichtliche Installation empfiehlt es sich, die DMX-Adressen sorgfältig zu planen und zu dokumentieren – besonders bei größeren Projekten mit vielen Teilnehmern.
Fazit – Flexibilität durch intelligente Schnittstellen
LED DMX 0-10V Controller sind die ideale Lösung, um bewährte 0-10V-Technik mit digitaler DMX-Steuerung zu verbinden. Sie ermöglichen die zentrale, digitale Steuerung vorhandener analoger Hardware – ohne dass Netzteile oder Treiber ausgetauscht werden müssen.
Ob bei der Modernisierung bestehender Anlagen, in der Veranstaltungstechnik, Gebäudeautomation oder bei flexiblen Beleuchtungskonzepten – DMX-zu-0-10V-Controller bieten maximale Kompatibilität, Flexibilität und Zukunftssicherheit.
In Kombination mit einem passenden DMX Master-Controller, hochwertigen 0-10V LED-Netzteilen und dem passenden DMX-Kabel entsteht ein leistungsstarkes, zuverlässiges Lichtsystem – das heute überzeugt und morgen problemlos erweiterbar ist.
Häufige Fragen über LED DMX 0-10V Controller
In diesem Abschnitt beantworten wir die häufigsten Fragen rund um LED DMX 0-10V Controller – von der Grundfunktion bis zur praktischen Installation.
Das hängt von der Anzahl der Ausgänge des Controllers ab. Ein Controller mit 4 Ausgängen kann beispielsweise 4 separate 0-10V-Netzteile steuern – jedes Netzteil wird dabei über einen eigenen DMX-Kanal angesteuert. Die 0-10V-Steuerspannung selbst ist stromarm und kann in der Regel mehrere Netzteile parallel ansteuern.
Der Unterschied liegt im Verhalten bei niedrigster Spannung:
- 0-10V: Bei 0 Volt ist die Leuchte aus, bei 10 Volt auf voller Helligkeit
- 1-10V: Bei 1 Volt ist die Leuchte auf minimaler Helligkeit (ca. 1%), bei 10 Volt auf voller Helligkeit. Bei 0 Volt ist die Leuchte aus
Die Kombination bietet mehrere Vorteile:
- Modernisierung ohne Austausch: Vorhandene 0-10V-Netzteile bleiben im Einsatz
- Zentrale Steuerung: Alle Leuchten über ein DMX-System steuerbar
- Programmierbare Szenen: Lichtabläufe können gespeichert und abgerufen werden
- Skalierbarkeit: Bis zu 512 Kanäle pro DMX-Universum möglich
Ja – solange alle angeschlossenen Netzteile den gleichen Steuerstandard (0-10V oder 1-10V) verwenden, können sie problemlos über einen gemeinsamen Ausgang gesteuert werden. Für unabhängige Steuerung verschiedener Zonen benötigt jede Zone einen eigenen Ausgang am Controller.
Die DMX-Startadresse wird am Gerät eingestellt – je nach Modell über DIP-Schalter oder Display. Ab dieser Adresse belegt der Controller so viele Kanäle wie er Ausgänge hat. Ein 4-Kanal-Controller belegt beispielsweise 4 aufeinanderfolgende DMX-Kanäle.
Ja – da DMX512 ein offener, herstellerunabhängiger Standard ist, funktioniert jeder DMX-zu-0-10V-Controller mit jedem DMX Master-Controller oder jeder DMX-Software, die das DMX512-Protokoll unterstützt.
