DL DMX512 auf 0/1–10 V Konverter – 4-Kanal, DC 12–24 V

In vielen Anlagen treffen zwei Welten aufeinander: auf der einen Seite die digitale DMX512-Steuerung, auf der anderen Leuchten, EVGs und LED Treiber, die klassisch über eine analoge Steuerspannung gedimmt werden. Der DL-DIN Konverter übersetzt zwischen beiden. Er empfängt DMX512 und gibt auf vier unabhängigen Kanälen ein stabil geregeltes 0–10 V oder 1–10 V Signal aus, das exakt dem jeweiligen DMX-Wert folgt, für stufenloses, flackerfreies Dimmen analog gesteuerter Geräte. Damit holst du dimmbare 0-10V LED Netzteile, Bestands-EVGs und analoge Dimmeingänge aller Art in deine DMX-Anlage, ohne die vorhandene Technik austauschen zu müssen. Vier Kanäle bedeuten dabei vier getrennt steuerbare Dimmkreise aus einem einzigen kompakten Hutschienen-Modul, versorgt mit 12 bis 24 V DC und eingerichtet komplett am Gerät über Display und Tasten, ganz ohne Software.

0–10 V und 1–10 V – der kleine Unterschied mit großer Wirkung

Die beiden Analogstandards sehen sich ähnlich, funktionieren aber grundverschieden. Bei 0–10 V liefert der Konverter aktiv eine Steuerspannung, die der angeschlossene Treiber als Sollwert liest, von ganz aus bis Volllast. Beim älteren 1–10 V Verfahren stellt dagegen das EVG selbst die Spannung bereit und der Steuereingang arbeitet als Stromsenke, wie man es von klassischen Vorschaltgeräten aus der Bestandsbeleuchtung kennt. Der DL-DIN beherrscht beide Modi, umschaltbar direkt im Menü, und deckt damit sowohl moderne LED Treiber als auch ältere Anlagen ab. Ein typischer Partner sind dimmbare Netzteile wie das Mean Well HLG-150H-24B, dessen Dimmeingang der Konverter direkt bedient: Das Netzteil übernimmt die Last, der DL-DIN liefert den Sollwert, und die DMX-Zentrale behält die Kontrolle über jede einzelne Zone. Wie tief ein Treiber über den Analogeingang herunterdimmt und wann er ganz abschaltet, verrät jeweils dessen Datenblatt, hier lohnt vor der Planung ein kurzer Blick.

Drei Dimmkurven für jede Lichtquelle

Wie sich ein Dimmvorgang anfühlt, entscheidet die Kurve zwischen DMX-Wert und Ausgangsspannung. Der DL-DIN bietet dafür drei Varianten: eine lineare Kurve, bei der die Spannung dem Steuerwert eins zu eins folgt, eine logarithmische, die das Helligkeitsempfinden des Auges nachbildet und Verläufe im unteren Bereich feiner auflöst, und eine frei einstellbare Gamma-Kurve mit Werten von 0,1 bis 9,9, mit der du das Verhalten exakt an den angeschlossenen Treiber anpasst. Das ist mehr als Feintuning, denn analoge Dimmeingänge reagieren je nach Gerät unterschiedlich, und mit der passenden Kurve verschwinden Sprünge und tote Bereiche aus dem Dimmverlauf. Dazu kommt ein einstellbares Fail-Safe-Verhalten: Reißt das DMX-Signal ab, entscheidet der Konverter nach deiner Vorgabe, wie es weitergeht, statt das Licht unkontrolliert zu verändern. Gerade in der Bürobeleuchtung, in Hotels und überall dort, wo Licht einfach laufen muss, sorgt das für die nötige Betriebssicherheit. Wie sich analoge Dimmkreise in ein modernes Steuerungskonzept einfügen, zeigt der Ratgeber LED Beleuchtung smart steuern.

DMX im Verbund oder Stand-alone

Die DMX-Startadresse vergibst du in Sekunden über das Display, danach fügt sich der Konverter nahtlos in die Anlage ein und reagiert auf die Befehle deines LED DMX Master-Controllers oder einer Lichtsteuersoftware. Angeschlossen wird die Busleitung über Schraubklemmen, verwende dafür eine geschirmte, für DMX512 geeignete Datenleitung aus der Kategorie LED DMX Kabel und schließe die Linie am letzten Teilnehmer sauber ab, damit das Signal auch über längere Strecken stabil bleibt. Liegt gar kein DMX-Signal an, muss die Beleuchtung deshalb nicht stillstehen: Im Stand-alone-Modus arbeitet der DL-DIN mit voreingestellten Szenen und Programmen und hält die Anlage eigenständig in Betrieb. Das macht ihn auch für kleinere Projekte interessant, die erst später an eine zentrale Steuerung angebunden werden, denn die Hardware ist dann schon vorbereitet und muss nur noch adressiert werden.

Montage und Versorgung im Schaltschrank

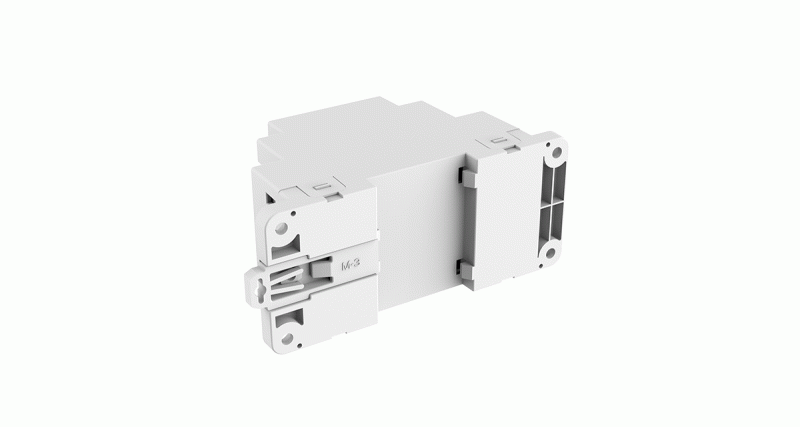

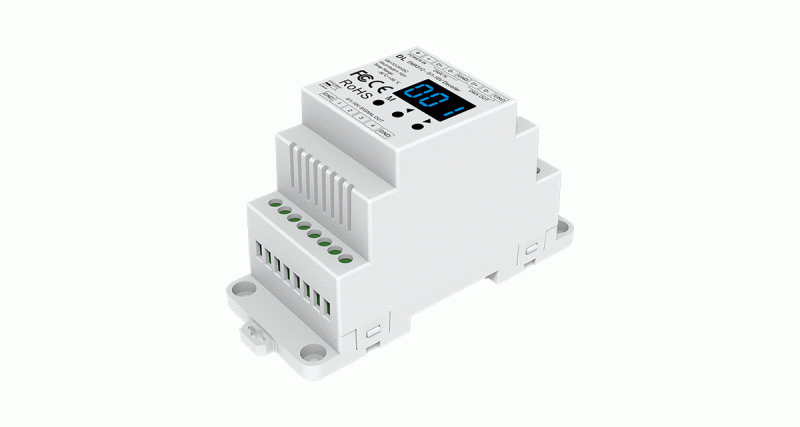

Mit seinen kompakten 67 × 48 × 110 mm rastet der DL-DIN platzsparend auf der DIN-Hutschiene ein und wird über solide Schraubklemmen verdrahtet. Die Versorgung mit 12 bis 24 V DC übernimmt in den meisten Anlagen ein ohnehin vorhandenes Hutschienen LED Netzteil gleich nebenan, der Eigenverbrauch des Konverters fällt dabei kaum ins Gewicht. Schutzfunktionen gegen Kurzschluss, Überhitzung und Überlast sichern den Dauerbetrieb ab, und der Betriebstemperaturbereich von -30 °C bis +55 °C erlaubt auch die Montage in unbeheizten Technikräumen, solange das IP20-Gehäuse trocken sitzt. Wichtig für die Planung: Der DL-DIN liefert ein Steuersignal, keinen Laststrom. LED Streifen, die direkt per PWM gedimmt werden sollen, gehören deshalb nicht an seine Ausgänge, dafür ist ein LED DMX Hutschienen-Controller mit Leistungsausgängen die richtige Wahl. Der Konverter spielt seine Stärke überall dort aus, wo Treiber und EVGs das Dimmen selbst übernehmen und nur den passenden Sollwert brauchen.
