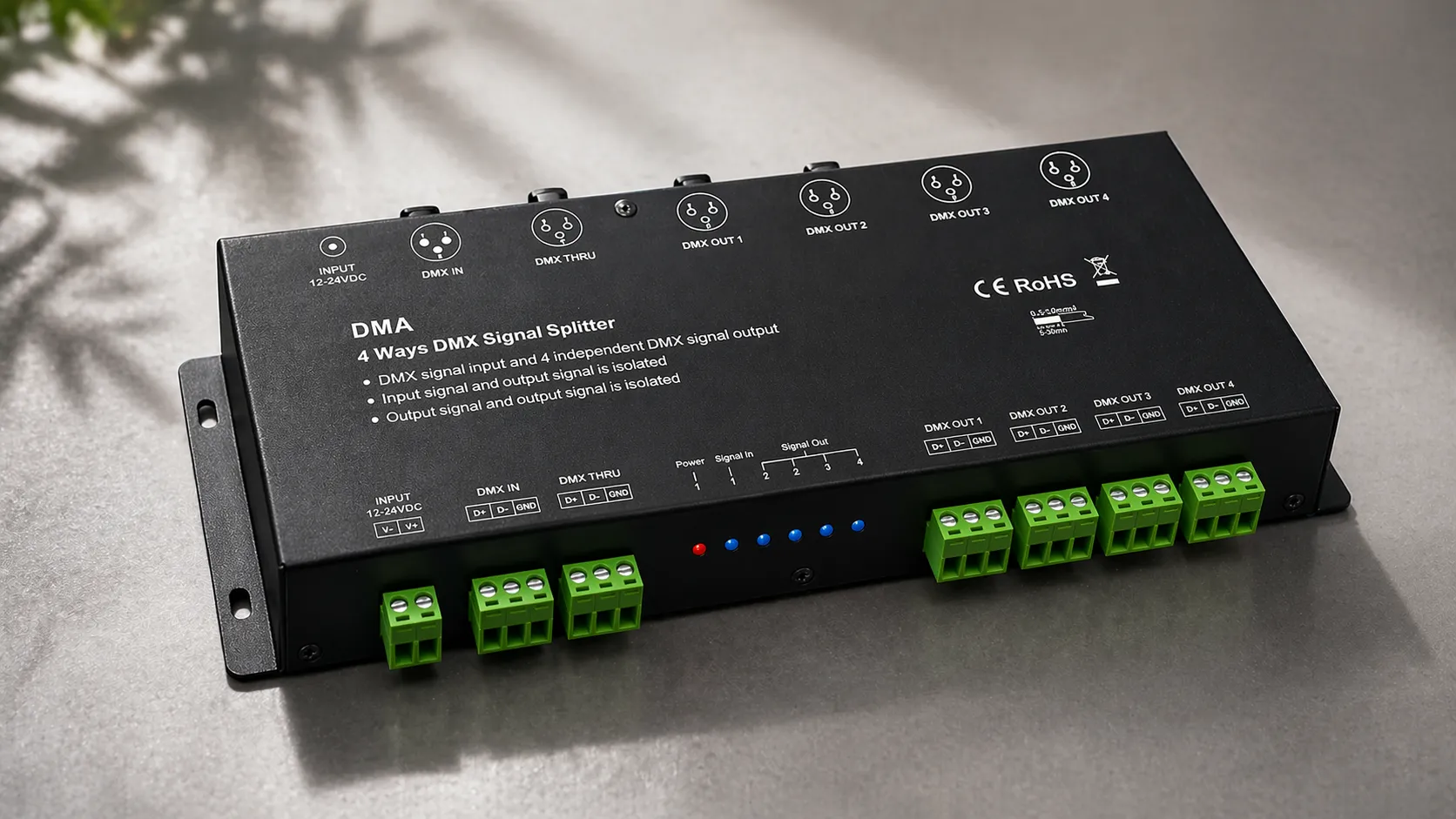

LED DMX Splitter
DMX-Signale stabil verteilen – für zuverlässige LED-Installationen jeder Größe

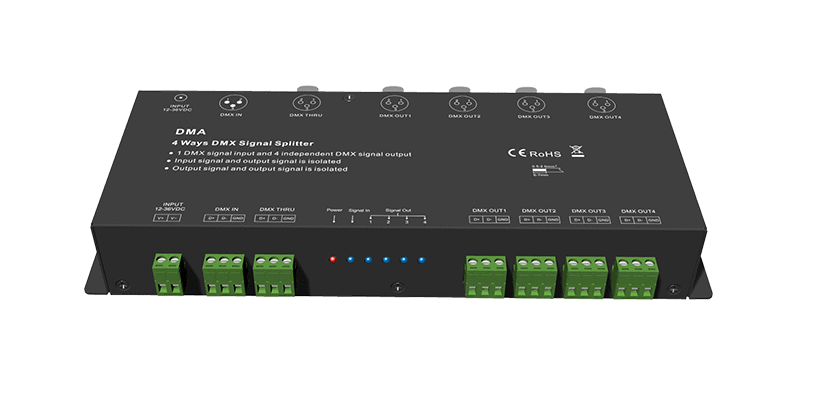

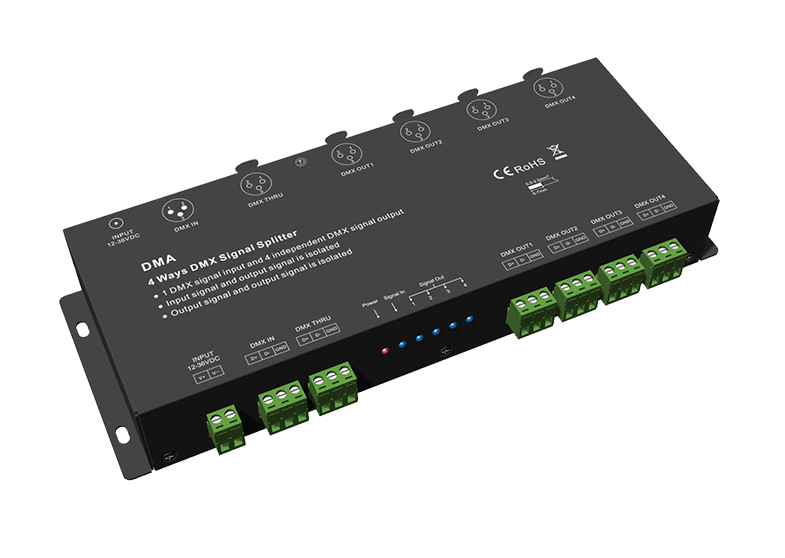

Ein DMX Splitter verteilt das DMX512-Steuersignal von einem Eingang auf mehrere galvanisch getrennte Ausgänge – und verstärkt es dabei gleichzeitig. Das Ergebnis: stabile, störungsfreie Signalübertragung auch bei langen Kabelwegen und komplexen Installationen mit vielen Lichtpunkten. Bei SK-LED finden Sie DMX Splitter für die Wand- und Einbaumontage sowie DMX-Hutschienen-Varianten für den Schaltschrankeinbau – passend zu unseren DMX-Controllern und dem gesamten DMX-Sortiment.
Lieferzeit 1-2 Wochen
Lieferzeit 1-2 Wochen
LED DMX Splitter - Signalverteilung und Signalverstärkung für professionelle LED-Lichtsteuerung
In jeder DMX-Installation, die über eine einfache Reihenschaltung hinausgeht, ist ein DMX Splitter eine zentrale Komponente für die Betriebssicherheit. Der Splitter nimmt das eingehende DMX512-Signal entgegen, bereitet es neu auf und verteilt es verstärkt auf mehrere unabhängige Ausgänge. Jeder Ausgang ist galvanisch vom Eingang und von den anderen Ausgängen getrennt – ein elektrischer Fehler, ein Kurzschluss oder eine Störung auf einem Ausgang beeinträchtigt die anderen Ausgangsstränge nicht. Das unterscheidet einen professionellen DMX Splitter grundlegend von einem einfachen Y-Kabel oder T-Stück, das das Signal nur passiv aufteilt und dabei Signalqualität, Stabilität und Ausfallsicherheit gefährdet.
Die integrierte Booster-Funktion regeneriert und verstärkt das DMX-Signal bei jeder Verteilung. Dadurch bleibt die Signalqualität auch über lange Kabelstrecken und bei einer hohen Anzahl angeschlossener LED-Streifen, Leuchten und Steuerungskomponenten stabil. Ohne Signalverstärkung kann ein DMX-Signal bei langen Kabelwegen und vielen hintereinandergeschalteten Geräten schwächer werden – das führt im schlimmsten Fall zu Flackern, fehlerhaften Farben oder Steuerungsausfällen.
Wann wird ein DMX Splitter benötigt?
Das DMX512-Protokoll erlaubt maximal 32 Geräte in einer Reihenschaltung (Daisy Chain) pro Signalstrang. Sobald eine Installation diese Grenze überschreitet, mehr als einen DMX-Strang benötigt oder die Kabelwege besonders lang sind, wird ein Splitter erforderlich. In der Praxis setzen viele Installateure DMX Splitter aber auch schon bei kleineren Installationen ein – allein wegen der galvanischen Trennung, die das Gesamtsystem deutlich robuster und fehlertoleranter macht.
Typische Szenarien, in denen ein DMX Splitter zum Einsatz kommt: Installationen mit mehr als 32 DMX-Geräten, die auf mehrere Signalstränge aufgeteilt werden müssen. Weitläufige Gebäude oder Außeninstallationen mit langen Kabelwegen, bei denen das Signal verstärkt werden muss. Mehrzonen-Beleuchtung, bei der verschiedene Bereiche eines Gebäudes oder einer Veranstaltungsfläche unabhängig voneinander verkabelt werden sollen. Sicherheitskritische Installationen, bei denen ein Fehler in einem Strang nicht das gesamte System lahmlegen darf.
DMX Splitter in der LED-Beleuchtung – nicht nur für die Bühne
DMX Splitter sind aus der Veranstaltungstechnik und Bühnenbeleuchtung bekannt – doch ihre Bedeutung in der architektonischen und gewerblichen LED-Beleuchtung wächst stetig. Überall dort, wo DMX-Controller größere LED-Installationen steuern, sorgt ein Splitter für die professionelle Signalinfrastruktur.

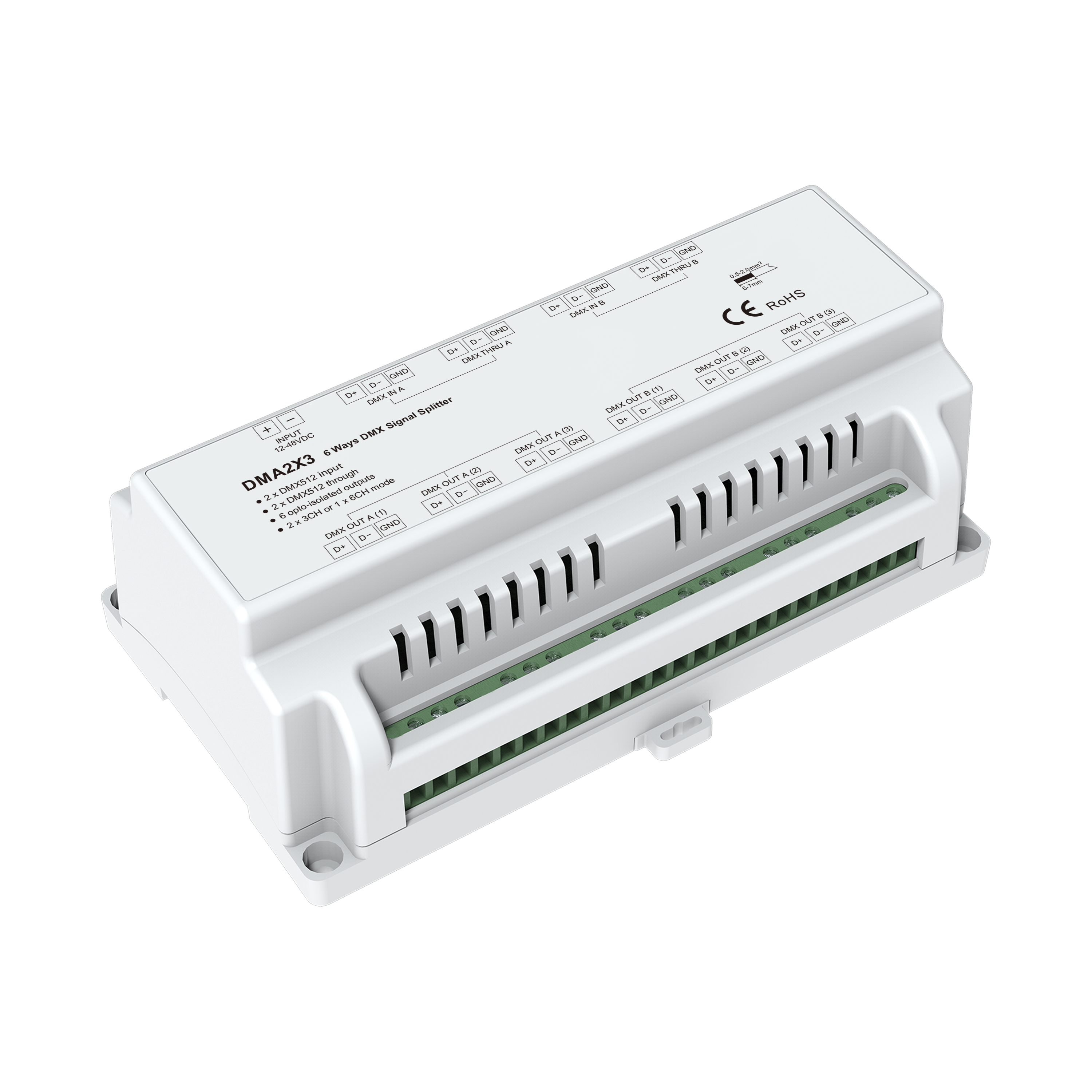

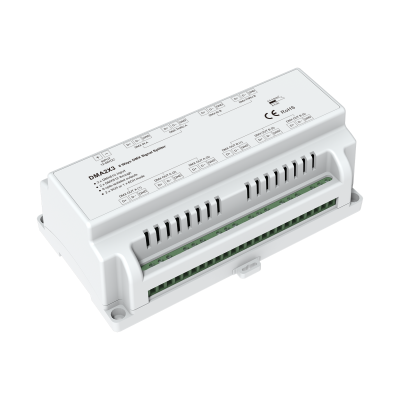

In der Architekturbeleuchtung verteilen DMX Splitter das Steuersignal auf verschiedene Gebäudebereiche, Fassadenabschnitte oder Stockwerke – jede Zone erhält einen eigenen, galvanisch getrennten Signalstrang. In Hotels und Restaurants ermöglichen sie die Aufteilung der Lichtsteuerung auf separate Räume, Bars und Außenbereiche, die alle von einem zentralen DMX-Master-Controller gesteuert werden. Im Ladenbau und Messebau verteilen sie das Signal auf verschiedene Schaufenster, Displays und Beleuchtungszonen. Und in der Gebäudeautomation lassen sich DMX Splitter in Hutschienen-Ausführung direkt im Schaltschrank neben den DMX-Hutschienen-Controllern montieren – für eine zentrale, aufgeräumte Signalverteilung.
Splitter-Typen und Auswahlkriterien
DMX Splitter sind in verschiedenen Ausführungen erhältlich, die sich nach Anzahl der Ausgänge, Bauform und Einsatzbereich unterscheiden. Kompakte 2-fach oder 4-fach Splitter eignen sich für kleinere Installationen und dezentrale Montage nahe an den Verbrauchern. Größere Splitter mit 8 oder mehr Ausgängen decken weitläufige Installationen ab und werden häufig zentral im Technikraum oder Schaltschrank eingesetzt.
Bei der Auswahl sollte neben der Ausgangszahl auf galvanische Trennung der Ausgänge, die Booster-Funktion zur Signalverstärkung und die Anschlussart (XLR 3-polig, XLR 5-polig oder Schraubklemmen) geachtet werden. Für Festinstallationen in der Gebäudetechnik bieten sich Varianten mit Schraubklemmen und Hutschienenmontage an, für mobile Einsätze in der Veranstaltungstechnik Modelle mit XLR-Anschlüssen.
DMX Splitter im Zusammenspiel mit dem SK-LED Sortiment

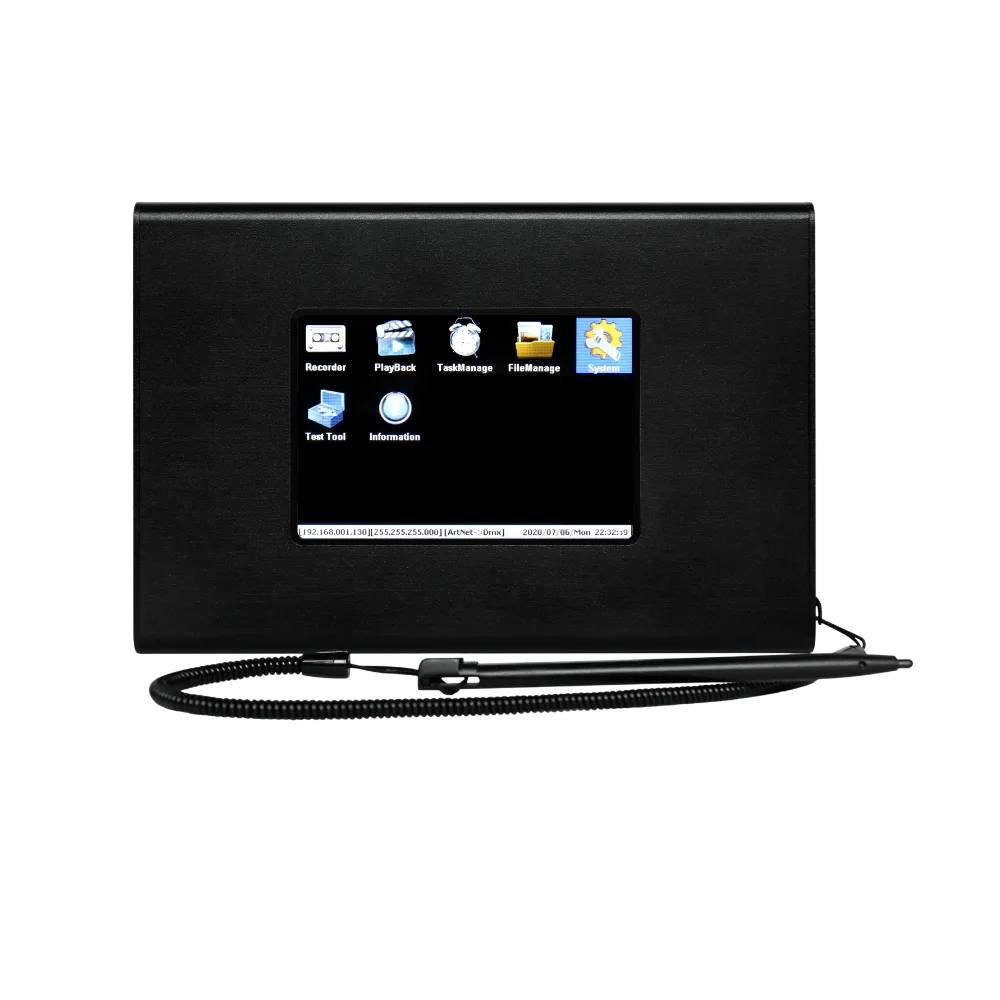

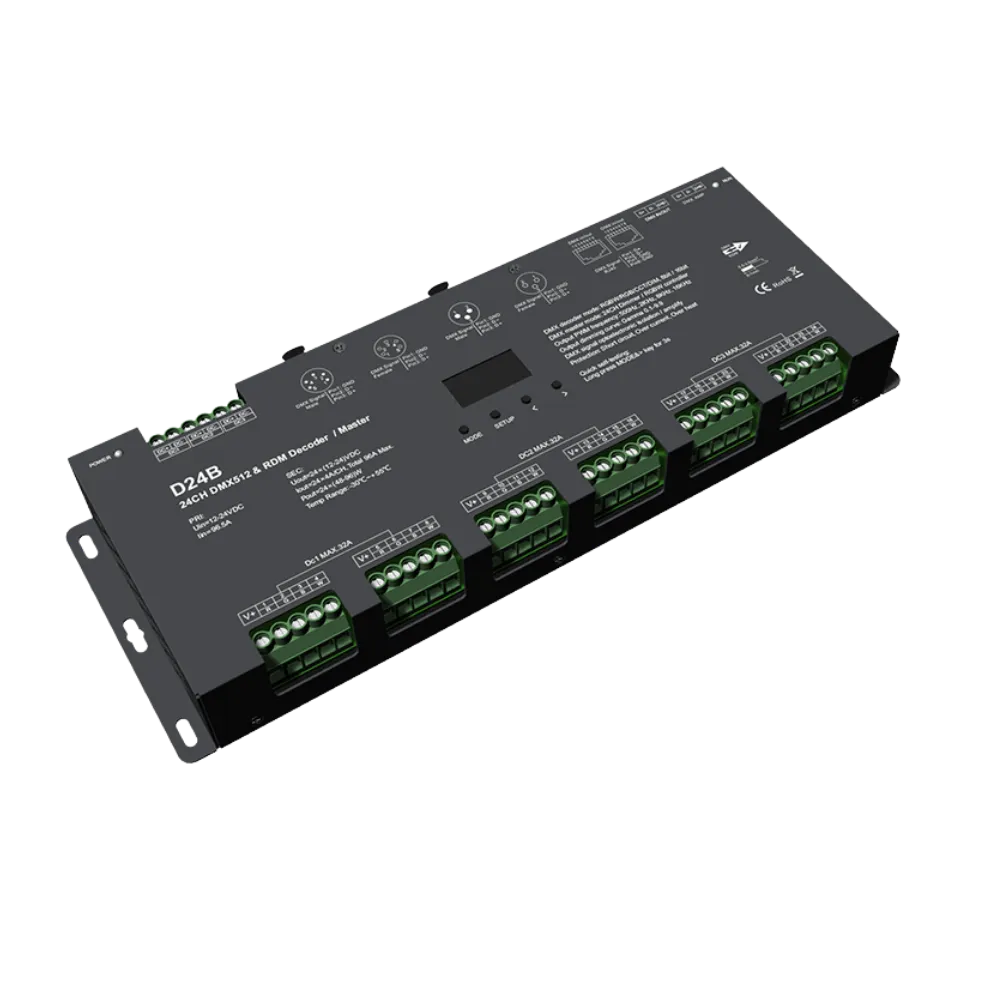

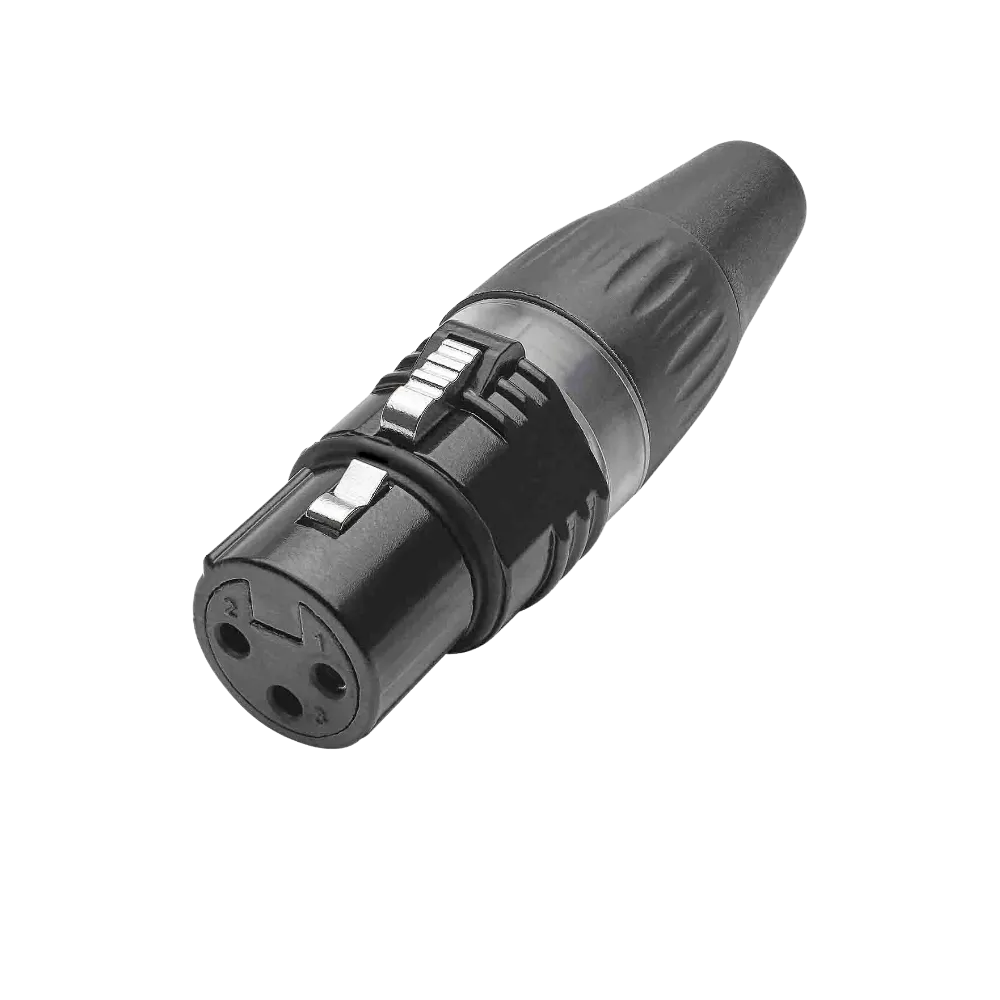

Ein DMX Splitter arbeitet zwischen dem DMX-Controller und den einzelnen DMX-Empfängern in der Installation. Bei SK-LED finden Sie alle Komponenten für ein vollständiges DMX-gesteuertes LED-System: DMX-Controller für 12–48 V DC und DMX-Controller für 230 V AC steuern die angeschlossenen LED-Leuchten, 0–10 V DMX-Controller binden dimmbare Netzteile ein, und die passende DMX-Software ermöglicht die komfortable Programmierung von Szenen und Animationen am PC. Professionelle DMX-Kabel sorgen für eine störungsfreie Signalübertragung zwischen allen Komponenten.
In Kombination mit unseren LED-Streifen und LED-Netzteilen entsteht ein professionelles, DMX-gesteuertes Lichtsystem für anspruchsvolle Projekte. Sie sind unsicher, welchen DMX Splitter und welche Konfiguration Sie für Ihr Projekt benötigen? Unser Fachteam berät Sie gerne – telefonisch, per E-Mail oder über WhatsApp.
Häufige Fragen über LED DMX Splitter
Hier finden Sie Antworten auf die häufigsten Fragen zu DMX Splittern bei SK-LED – von der Funktionsweise über die Auswahl bis hin zur Integration in Ihre LED-Installation.
Ein DMX Splitter nimmt ein eingehendes DMX512-Signal entgegen und verteilt es verstärkt auf mehrere galvanisch getrennte Ausgänge. Jeder Ausgang arbeitet unabhängig – ein Fehler oder Kurzschluss auf einem Strang beeinträchtigt die anderen nicht. Gleichzeitig regeneriert der Splitter das Signal (Booster-Funktion), sodass es auch über lange Kabelwege stabil bleibt.
Ein Y-Kabel teilt das DMX-Signal nur passiv auf, ohne es zu verstärken oder galvanisch zu trennen. Das führt zu Signalverlust, Instabilitäten und dem Risiko, dass ein Fehler auf einem Strang das gesamte System lahmlegt. Ein professioneller DMX Splitter löst alle drei Probleme.v
Spätestens wenn eine Installation mehr als 32 DMX-Geräte umfasst, die Kabelwege besonders lang sind oder mehrere unabhängige DMX-Stränge benötigt werden. In der Praxis empfehlen wir einen Splitter aber auch bei kleineren Installationen – allein wegen der galvanischen Trennung und der damit verbundenen Betriebssicherheit.
Das hängt von der Anzahl der DMX-Stränge in Ihrer Installation ab. Für kleine Projekte mit zwei bis drei Zonen reicht ein 2-fach oder 4-fach Splitter. Für größere Installationen mit vielen Lichtpunkten oder weitläufigen Gebäuden empfehlen sich 8-fach Splitter oder mehrere kaskadierte Splitter.
Ein DMX Booster verstärkt das Signal auf einem einzelnen Signalstrang – er hat einen Eingang und einen Ausgang. Ein DMX Splitter verteilt das Signal auf mehrere Ausgänge und enthält dabei eine integrierte Booster-Funktion in jedem Ausgang. Ein Splitter ist also gleichzeitig auch ein Booster.
Je nach Modell XLR 3-polig, XLR 5-polig oder Schraubklemmen. Für mobile Einsätze in der Veranstaltungstechnik sind XLR-Anschlüsse Standard. Für Festinstallationen in der Gebäudetechnik und Hutschienenmontage im Schaltschrank sind Varianten mit Schraubklemmen die praktischere Wahl.
