DMA2X3 DMX512 6-fach Signal Splitter, Signalverteiler und Verstärker 12–48 V, Hutschienenmontage

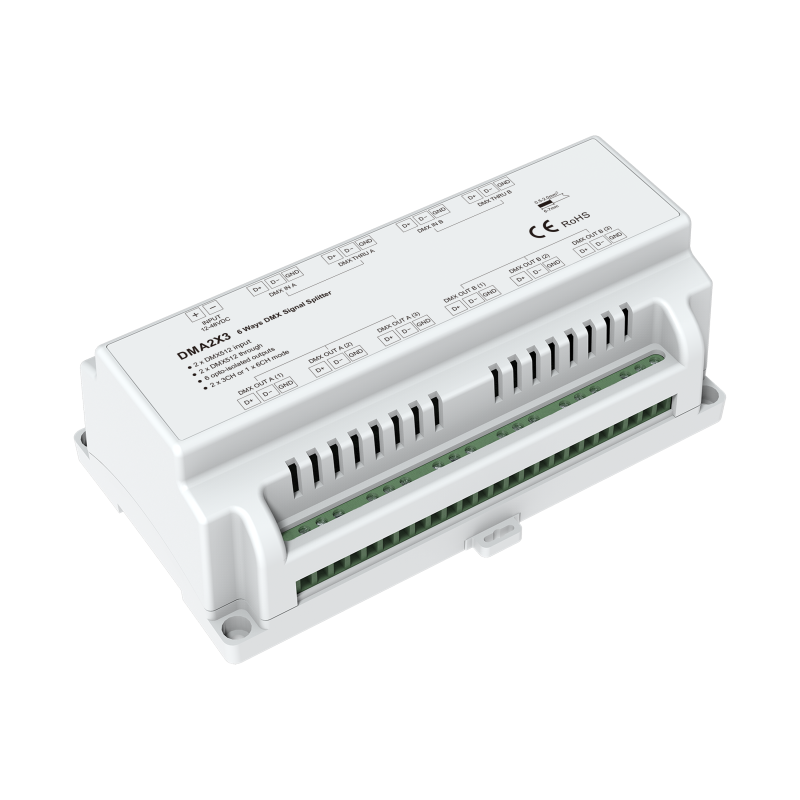

Der DMA2X3 ist der Signalknoten für den Schaltschrank: Auf der Hutschiene montiert, macht er aus ankommenden DMX512-Signalen sechs galvanisch getrennte, aufgefrischte Stränge mit je bis zu 32 Geräten, insgesamt also 192 Teilnehmer aus einem einzigen Modul. Das Besondere ist seine Architektur. Zwei unabhängige DMX-Eingänge, Kanal A und Kanal B, versorgen jeweils drei isolierte Ausgänge, sodass zwei getrennte Steuerungen oder zwei komplette DMX-Universen in einem Gerät verteilt werden. Wird die Trennung nicht gebraucht, schaltest du den Splitter in den 1×6-Modus und ein einzelner Eingang speist alle sechs Stränge. Damit deckt der DMA2X3 beide Welten ab: die große Anlage mit mehreren Universen genauso wie das einzelne Netz, das sauber sternförmig auf LED DMX Hutschienen-Controller in verschiedenen Zonen verteilt werden soll, alles fest verdrahtet und aufgeräumt im Verteiler.

Zwei Universen oder ein großes Netz – die 2×3-Architektur

Die beiden Eingänge machen den DMA2X3 zu mehr als einem gewöhnlichen Splitter. Ein DMX-Universum endet bei 512 Kanälen, und wer viele RGBW-Zonen, Pixel-Effekte oder ausgedehnte Installationen steuert, stößt schneller an diese Grenze, als die Planung lieb ist. Mit zwei LED DMX Master-Controllern oder den zwei Ausgängen eines Steuerrechners verteilst du über den DMA2X3 beide Universen aus demselben Hutschienen-Modul, jedes auf drei eigene isolierte Stränge. Genauso gut trennen die Eingänge zwei inhaltlich unabhängige Bereiche: In der Gastronomiebeleuchtung läuft Kanal A für den Gastraum und Kanal B für die Bar, jeder mit eigenen Szenen, und im Objektbau versorgt ein Eingang die Innenzonen, während der zweite die Fassadenbeleuchtung führt, beide zentral im selben Schrank. Und wächst das Projekt anders als geplant, stellst du einfach auf den 1×6-Modus um, ohne neue Hardware zu kaufen.

Galvanische Trennung und Booster für sechs stabile Stränge

Jeder Ausgang ist optoelektronisch vom Eingang und von seinen Nachbarn isoliert, mit 500 V AC beziehungsweise 1000 V DC Trennfestigkeit. Ein Kurzschluss oder Verdrahtungsfehler bleibt dadurch in seinem Strang, die übrigen fünf laufen weiter, und Potentialunterschiede zwischen entfernten Gebäudeteilen finden über die Datenleitung keinen Weg mehr in die Anlage. Bei jeder Verteilung regeneriert der Splitter das Signal und frischt Pegel und Flanken auf, sodass auch am Ende langer Leitungswege sauberes DMX512 ankommt. Die Signalverarbeitung läuft dabei komplett ohne Mikroprozessor, rein hardwarebasiert über RS-485-konforme Schnittstellen: keine Firmware, keine Boot-Zeit, keine Software-Abstürze, der Splitter arbeitet vom ersten Moment nach dem Einschalten. Neun Status-LEDs an der Front zeigen Versorgung, beide Eingänge und alle sechs Ausgänge auf einen Blick, sodass du bei Inbetriebnahme und Fehlersuche sofort siehst, wo Signal anliegt und welcher Strang arbeitet.

Hutschiene und Schraubklemmen – gebaut für den Verteiler

Der DMA2X3 rastet auf der DIN-Schiene TS-35 ein und bringt mit 165 × 98 × 72 mm eine kompakte Bauform mit, die zwischen Netzteil, Controllern und Sicherungen ihren Platz findet. Sämtliche Anschlüsse, Eingänge, Durchgänge und alle sechs Ausgänge, sind als Schraubklemmen ausgeführt, wie es zur festen Verdrahtung in der Gebäudetechnik gehört: einmal sauber aufgelegt, beschriftet und dauerhaft zuverlässig. Direkt daneben sitzt sinnvollerweise ein Hutschienen LED Netzteil, das Splitter und Controller gemeinsam versorgt. Wer stattdessen mobile Technik mit XLR-Steckern verteilt, etwa im Verleih oder auf der Bühne, greift zum Aufbau-Bruder DMA DMX512 4-fach Splitter mit XLR- und Klemmanschlüssen. Für den Schaltschrank ist der DMA2X3 die konsequentere Wahl, denn hier zählen Hutschienenformat, Klemmtechnik und die doppelte Eingangsstruktur.

Versorgung, Kaskadierung und saubere Terminierung

Mit einem Versorgungsbereich von 12 bis 48 V DC arbeitet der DMA2X3 an praktisch jeder Kleinspannungsquelle im Verteiler, vom 12 V Bestandssystem bis zur modernen 48 V Anlage, und der geringe Eigenverbrauch fällt bei der Netzteilauslegung nicht ins Gewicht. Beide Eingänge besitzen einen passiven Loop-Through-Anschluss, über den das ankommende Signal unverändert an weitere Geräte oder einen zweiten Splitter weiterläuft, die Verteilstruktur wächst also einfach mit. Für den störungsfreien Betrieb gilt wie immer bei DMX: Jeder der sechs Ausgänge ist eine eigenständige Linie und wird am letzten Gerät mit einem Abschlusswiderstand terminiert, verkabelt mit geschirmter Datenleitung aus der Kategorie LED DMX Kabel. Wie sich eine solche Signalstruktur in ein durchdachtes Steuerungskonzept einfügt, zeigt der Ratgeber LED Beleuchtung smart steuern. Mit CE-, EMC- und LVD-Zertifizierung und 5 Jahren Garantie ist der Splitter dabei auf viele Jahre Dauerbetrieb ausgelegt.
