DMA DMX512 4-fach Signal Splitter, Signalverteiler und Verstärker 12-36V, XLR und Schraubklemme

Eine einzelne DMX-Linie stößt schneller an ihre Grenzen, als viele Projekte groß sind: Maximal 32 Geräte pro Strang, eine reine Reihenschaltung ohne Abzweige, und ein einziger Verkabelungsfehler kann die komplette Kette lahmlegen. Der DMA löst genau diese Engstellen. Er empfängt ein eingehendes DMX512-Signal und verteilt es aufgefrischt auf vier unabhängige Ausgänge, von denen jeder wieder bis zu 32 LED DMX Controller und andere Empfänger versorgt. Aus einer Linie werden so vier saubere Stränge mit eigener Signalreserve, sternförmig verteilt statt endlos durchgeschleift. Damit wird der Splitter zur Kernkomponente jeder DMX-Installation, die über den einzelnen Raum hinauswächst, vom mehrstöckigen Objekt bis zur Bühne, und das versorgt mit unkomplizierten 12 bis 36 V DC aus der vorhandenen Kleinspannungsinfrastruktur.

Galvanische Trennung – ein Fehler bleibt in seinem Strang

Das eigentliche Sicherheitsplus steckt in der Isolation: Eingang und Ausgänge sowie die vier Ausgänge untereinander sind optoelektronisch mit 500 V AC beziehungsweise 1000 V DC voneinander getrennt. Ein Kurzschluss, ein defektes Gerät oder ein Verdrahtungsfehler auf einem Strang bleibt dadurch auf diesen Strang begrenzt, die übrigen Zonen laufen unbeeindruckt weiter. In verteilten Anlagen kommt ein zweiter Effekt dazu, der oft unterschätzt wird: Zwischen weit auseinanderliegenden Gebäudeteilen können Potentialunterschiede auftreten, die sich über eine durchgehende Datenleitung ausgleichen und dort Störungen oder Schäden verursachen. Die galvanische Trennung des DMA unterbindet genau das und macht ihn zur richtigen Wahl für die Fassadenbeleuchtung über mehrere Abschnitte, für Stockwerksverteilungen und für alle Anlagen, in denen Steuerung und Lichtpunkte elektrisch weit auseinander liegen. Jede Zone bekommt ihren eigenen, geschützten Signalstrang, und die Fehlersuche reduziert sich im Ernstfall auf ein Viertel der Anlage.

Hardware statt Firmware – Signalverarbeitung ohne Umwege

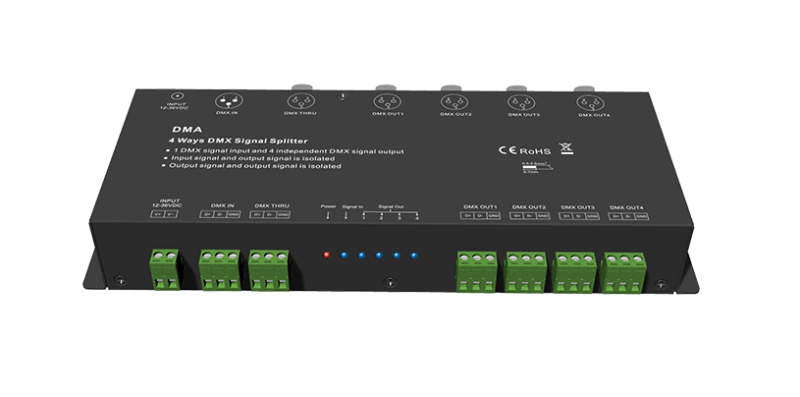

Der DMA arbeitet komplett ohne Mikroprozessor. Die Signalverarbeitung läuft rein hardwarebasiert über RS-485-konforme Ein- und Ausgänge, es gibt keine Firmware, die abstürzen könnte, keine Boot-Zeit nach dem Einschalten und keine Software-Ausfälle mitten in der Show. Bei jeder Verteilung wird das Signal regeneriert und verstärkt, die Booster-Funktion frischt Pegel und Flanken auf, sodass die Signalqualität auch über lange Kabelwege und viele Teilnehmer stabil bleibt. Sechs LEDs an der Front zeigen den Zustand von Versorgung, DMX-Eingang und allen vier Ausgängen auf einen Blick, was Installation und Fehlersuche spürbar beschleunigt: Ein Blick auf das Gerät verrät, ob Signal anliegt und welcher Strang arbeitet. Der passive Loop-Through-Anschluss am Eingang schleift das ankommende Signal zusätzlich unverändert weiter, etwa zu einem zweiten Splitter im nächsten Technikraum, sodass sich die Verteilstruktur beliebig erweitern lässt, ohne den Signalpfad zu unterbrechen.

XLR und Schraubklemme – für Bühne und Festinstallation

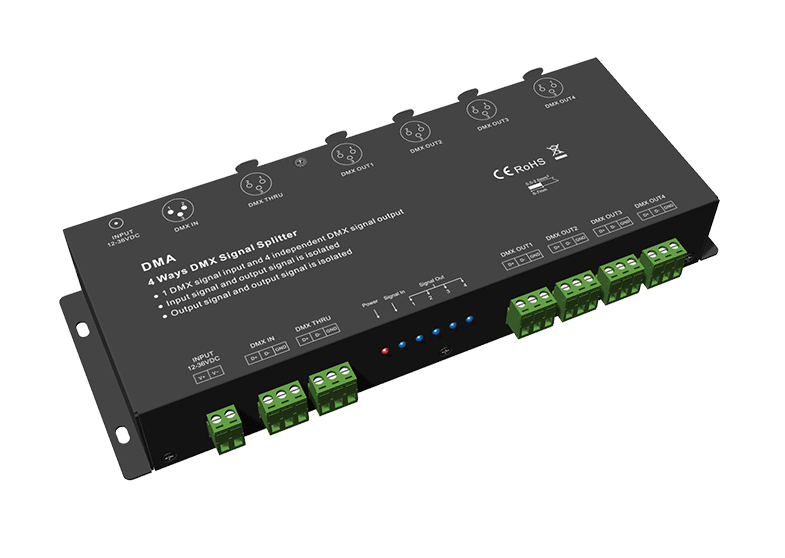

Jeder Ein- und Ausgang steht doppelt zur Verfügung, als 3-poliger XLR-Anschluss und als Schraubklemme. In der Veranstaltungstechnik, auf der Messebeleuchtung und bei Tourproduktionen steckst du Standard-LED DMX Kabel in Sekunden, Aufbau und Abbau bleiben schnell und werkzeuglos. In der Gebäudetechnik verdrahtest du dieselben Ports fest über die Schraubklemmen, sauber aufgelegt im Verteilerkasten. Auch der Mischbetrieb ist praxisgerecht: fest verdrahtete Stränge in die Etagen, ein XLR-Abgang für mobiles Equipment oder Messtechnik. Gefüttert wird der Splitter vom LED DMX Master-Controller oder direkt vom Rechner mit einer LED DMX Software, die Szenen zentral auf alle Zonen verteilt. So bedient ein Gerät beide Welten, und du musst dich bei der Planung nicht zwischen Bühnen- und Installationsstandard entscheiden.

Montage, Versorgung und saubere Terminierung

Das Metallgehäuse misst 260 × 112 × 43 mm und wird als Aufbaugerät an der Wand, im Technikraum oder im Verteilerkasten befestigt, robust genug für den Dauereinsatz und mit IP20 für trockene Umgebungen von -30 °C bis +55 °C ausgelegt. Die Versorgung mit 12 bis 36 V DC übernimmt ein vorhandenes Kleinspannungsnetzteil, im Schaltschrank bietet sich ein Hutschienen LED Netzteil an, und ein Verpolungsschutz am Stromanschluss verzeiht den vertauschten Anschluss bei der Montage. Für den störungsfreien Betrieb gilt: Jeder der vier Ausgänge ist eine eigenständige DMX-Linie und wird am jeweils letzten Gerät mit einem Abschlusswiderstand terminiert, genau wie die Hauptlinie selbst. Wer das von Anfang an einplant, bekommt eine Signalstruktur, die auch bei voller Bestückung zuverlässig läuft. Mit CE- und RoHS-Zertifizierung und 5 Jahren Garantie ist der DMA dabei auf den langjährigen Einsatz in professionellen Anlagen ausgelegt.
