Wer LED Streifen über längere Strecken verbaut, kennt das Problem: Am Anfang leuchtet alles gleichmäßig, aber zum Ende hin wird der Streifen sichtbar dunkler. Das ist kein Defekt und auch kein Qualitätsproblem, sondern ein physikalischer Effekt, der sich Spannungsabfall nennt. In diesem Beitrag erklären wir, warum das passiert, ab wann du LED Streifen neu einspeisen solltest und wie du es in der Praxis richtig machst. Ohne Fachchinesisch, aber mit klaren Werten und echten Tipps aus dem Alltag.
Was ist Spannungsabfall bei LED Streifen?

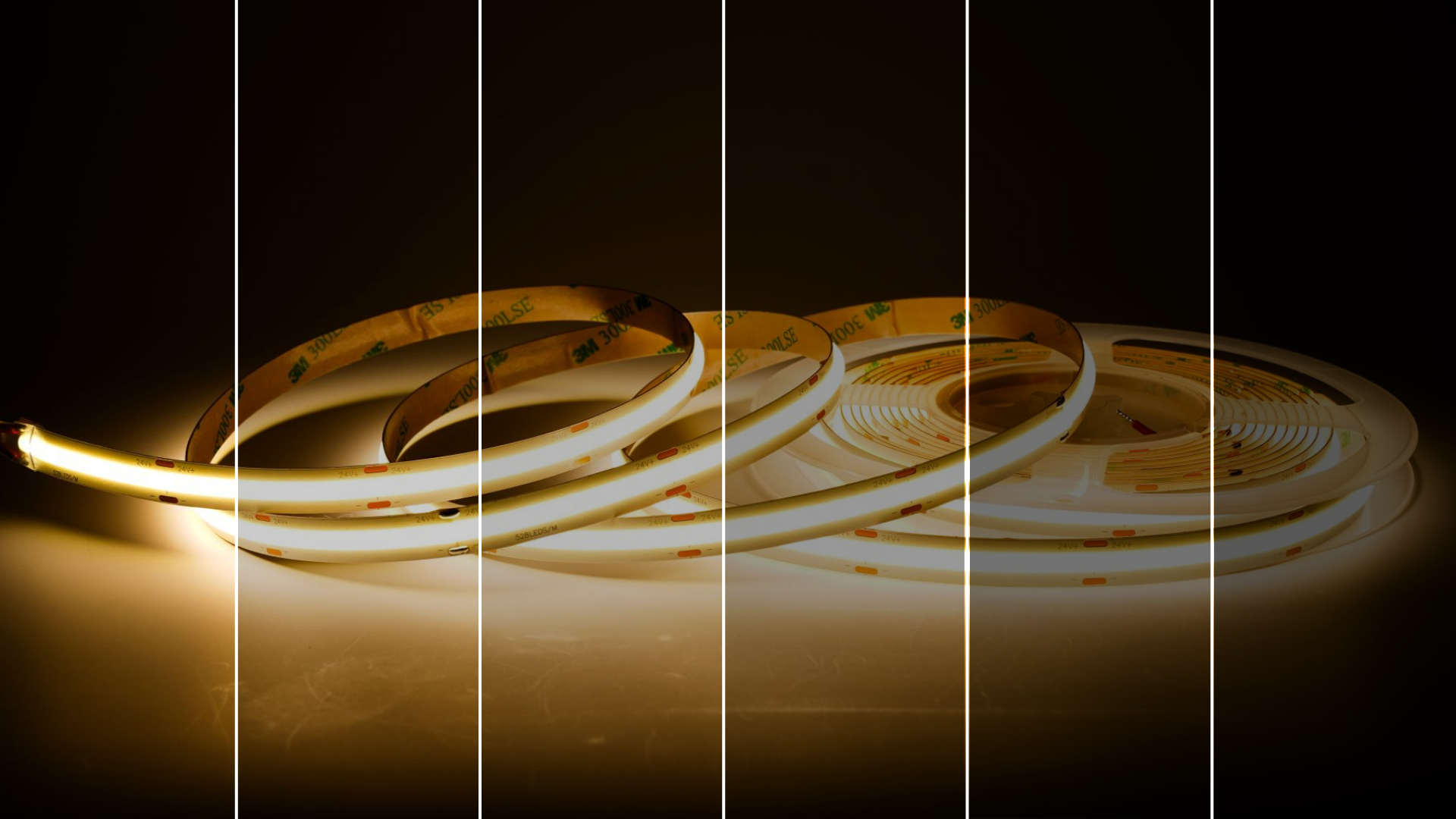

Jeder LED Streifen wird über eine Leiterbahn auf der Platine mit Strom versorgt. Diese Leiterbahn hat einen elektrischen Widerstand. Je länger der Stromfluss über diese Leiterbahn laufen muss, desto mehr Spannung geht auf dem Weg verloren. Das ist der Spannungsabfall. Am Einspeisepunkt kommen zum Beispiel volle 24 Volt an. Drei Meter weiter sind es vielleicht noch 23 Volt. Und nach sechs oder sieben Metern können es nur noch 21 oder 22 Volt sein. Das reicht für viele LEDs nicht mehr aus, um mit voller Helligkeit zu leuchten.
Das Prinzip ist vergleichbar mit einem Gartenschlauch: Je länger der Schlauch, desto weniger Wasserdruck kommt hinten an. Bei LED Streifen sinkt eben nicht der Druck, sondern die Spannung. Und damit auch die Helligkeit und Lichtqualität.
Woran erkennt man Spannungsabfall in der Praxis?
Wenn dein LED Streifen hinten dunkler wird als vorne, ist das ein ziemlich sicheres Zeichen für Spannungsabfall. Aber es gibt noch weitere Hinweise, die du beachten solltest.
Farbverschiebungen bei RGB oder CCT Streifen sind ein häufiges Symptom. Der Streifen leuchtet am Anfang neutral, wird aber zum Ende hin wärmer oder zeigt Farbstiche. Das passiert, weil die einzelnen LED Chips unterschiedlich empfindlich auf Spannungsschwankungen reagieren. Gerade bei Mehrkanal Streifen fällt das schnell auf.
Auch ein leichtes Flackern oder unruhiges Lichtbild am Ende eines langen Streifens kann auf zu wenig Spannung hindeuten. Und bei dimmbaren Installationen zeigt sich der Effekt besonders deutlich: Im abgedimmten Zustand gehen die letzten LEDs manchmal komplett aus, während die vorderen noch leuchten.
Aus unserer Erfahrung können wir sagen: Viele Kunden bemerken den Spannungsabfall erst nach der Montage, wenn der Streifen bereits im Aluprofil verklebt ist. Deshalb lohnt es sich, vorher zu planen und die Einspeisung von Anfang an richtig zu setzen.
Ab wann muss man LED Streifen neu einspeisen?
Die Frage, ab wann ein LED Streifen neu eingespeist werden muss, hängt von mehreren Faktoren ab: der Betriebsspannung, der Leistungsaufnahme pro Meter, der Leiterbahnbreite und dem Kabelquerschnitt der Zuleitung. Aber es gibt eine klare Faustregel, die sich in der Praxis bewährt hat.
Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden.
Das gilt für die meisten gängigen 24V LED Streifen mit einer Leistungsaufnahme zwischen 10 und 20 Watt pro Meter. Wer Streifen mit besonders hoher Leistung verwendet, etwa 20 Watt pro Meter und mehr, sollte die Einspeisepunkte enger setzen. Hier können 5 bis 6 Meter bereits die Grenze sein.
Bei 12V Streifen ist das Thema noch kritischer. Hier liegt die maximale Lauflänge ohne zusätzliche Einspeisung oft nur bei 3 bis 5 Metern. Das ist auch einer der Gründe, warum 24V Systeme im professionellen Bereich Standard sind: Sie erlauben deutlich längere Strecken ohne Helligkeitsverlust.

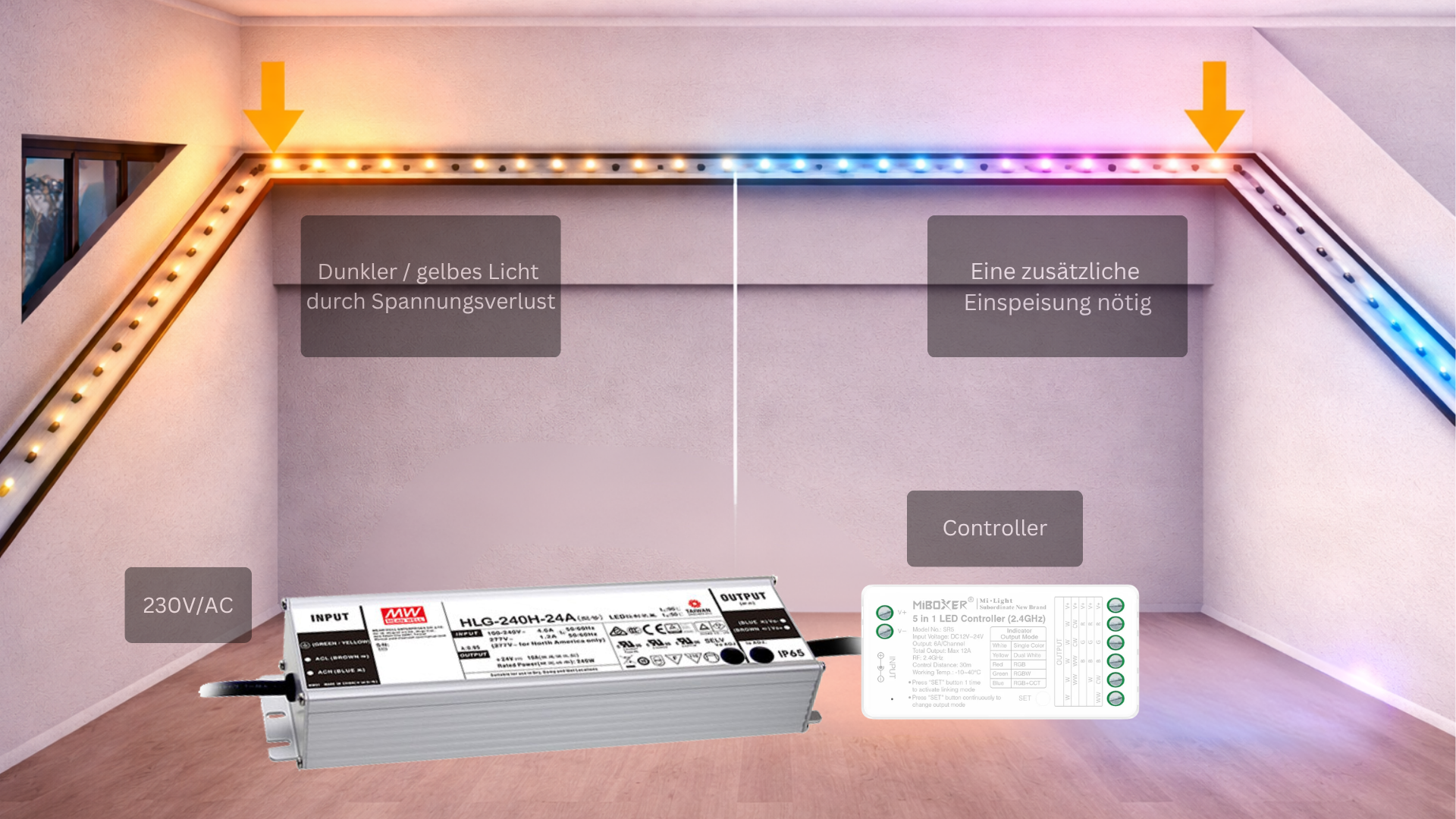

Ein gutes Beispiel aus der Praxis: Bei einer indirekten Beleuchtung im Wohnzimmer mit 12 Metern Gesamtlänge reicht eine einzelne Einspeisung am Anfang nicht aus. Hier empfehlen wir mindestens eine zusätzliche Einspeisung nach 7 Metern. Noch besser ist eine Einspeisung von beiden Enden, wenn die Kabelführung das zulässt.
Wie speist man LED Streifen richtig neu ein?
Es gibt verschiedene Methoden, um einen LED Streifen über eine zusätzliche Einspeisung mit Spannung zu versorgen. Die gängigsten stellen wir hier vor.
Einspeisung von beiden Enden: Die einfachste Variante. Der LED Streifen wird an beiden Enden mit dem Netzteil verbunden. Dadurch fließt der Strom von beiden Seiten zur Mitte und die Spannung bleibt über die gesamte Länge stabil. Diese Methode eignet sich besonders gut für gerade Strecken, etwa in Lichtvouten oder unter Küchenoberschränken.

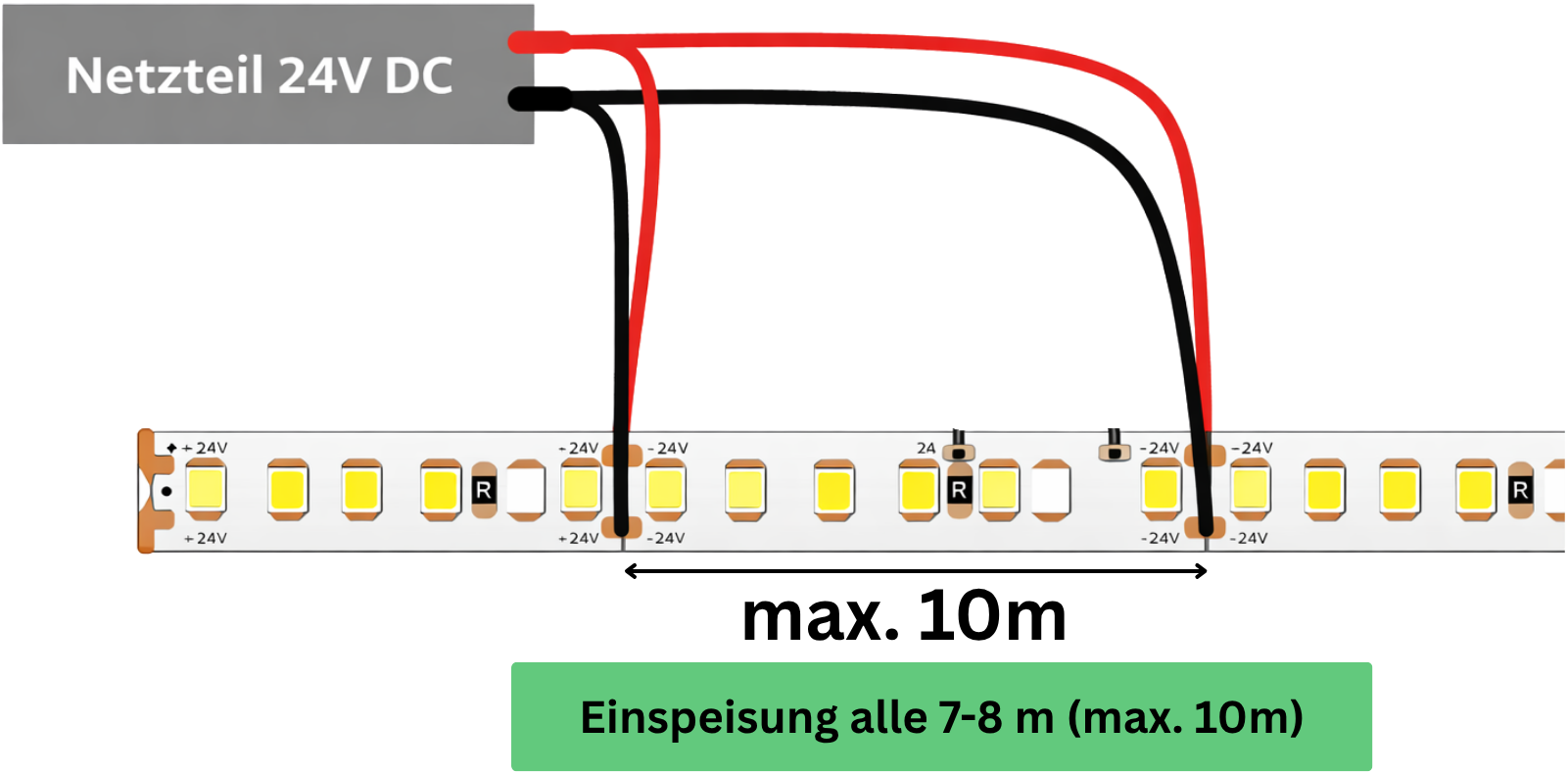

Zwischeneinspeisung: Bei langen Strecken, zum Beispiel in Gewerbeflächen oder umlaufenden Deckenbeleuchtungen, wird der Streifen an einer oder mehreren Stellen in der Mitte zusätzlich mit Spannung versorgt. Dafür wird an der gewünschten Stelle ein Kabel angelötet oder per Schnellverbinder angeschlossen und zurück zum Netzteil geführt.
Egal welche Methode du wählst: Der Kabelquerschnitt der Zuleitung spielt eine wichtige Rolle. Je länger die Kabelstrecke zwischen Netzteil und LED Streifen und je höher die Leistungsaufnahme, desto mehr Spannung kann bereits auf dem Kabel verloren gehen, bevor der Strom überhaupt am Streifen ankommt. Der passende Querschnitt hängt dabei immer von der Kombination aus Kabellänge und Gesamtleistung ab. Eine pauschale Angabe ist deshalb schwierig. Wir empfehlen, im Zweifel einen der zahlreichen kostenlosen Kabelquerschnittrechner im Internet zu nutzen. Dort gibst du Spannung, Leistung und Leitungslänge ein und bekommst den passenden Querschnitt direkt berechnet. Passende Anschlusskabel und Verbinder findest du in unserem Zubehörsortiment.
Typische Fehler aus der Praxis
Gerade bei der Einspeisung passieren immer wieder die gleichen Fehler. Die häufigsten haben wir hier zusammengefasst, damit du sie bei deinem Projekt vermeiden kannst.
Zu dünne Kabel auf langen Strecken: Ein dünnes Kabel mit 0,5 mm² Querschnitt auf 5 oder 6 Metern Länge kann den gesamten Spannungsabfall verschlimmern, den du eigentlich vermeiden wolltest. Die Zuleitung selbst wird dann zum Flaschenhals. Wer hier spart, hat am Ende das gleiche Problem wie ohne Einspeisung.
Mehrere Rollen ohne zusätzliche Einspeisung: Grundsätzlich ist es kein Problem, zwei oder drei 5 Meter Rollen hintereinander zu verbinden. Was nicht funktioniert, ist die gesamte Strecke über eine einzige Einspeisung am Anfang zu versorgen. Spätestens nach 7 bis 8 Metern sollte eine Zwischeneinspeisung gesetzt werden, damit die Helligkeit über die gesamte Länge gleichmäßig bleibt.
Einspeisung vergessen bei Ecken und Winkeln: Wenn ein LED Streifen um eine Ecke geführt wird, entstehen an der Verbindungsstelle oft zusätzliche Übergangswiderstände. Das ist kein Problem bei kurzen Strecken, kann aber bei langen Installationen den Spannungsabfall verstärken.
Praxisbeispiele: So planen wir typische Projekte

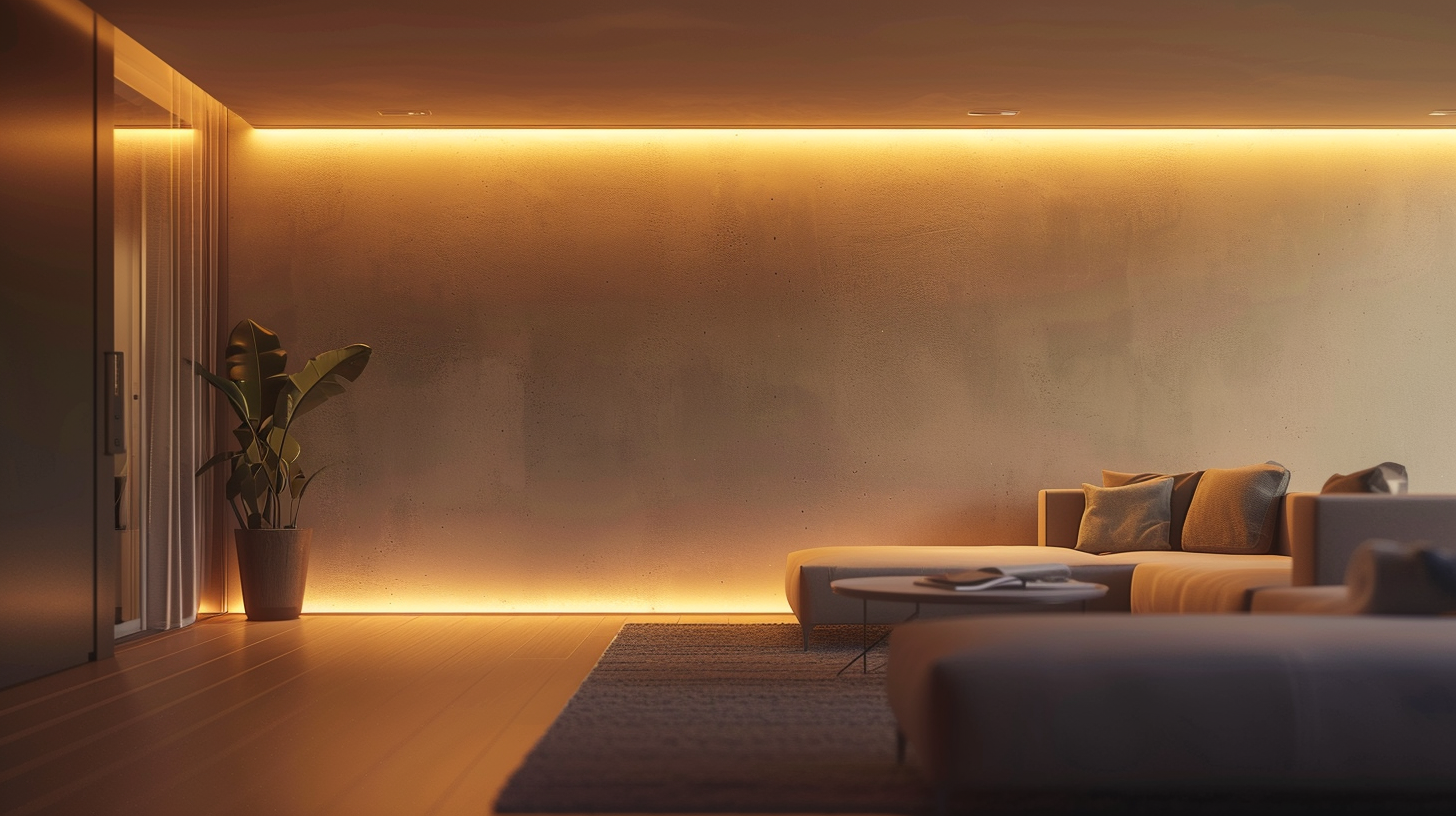

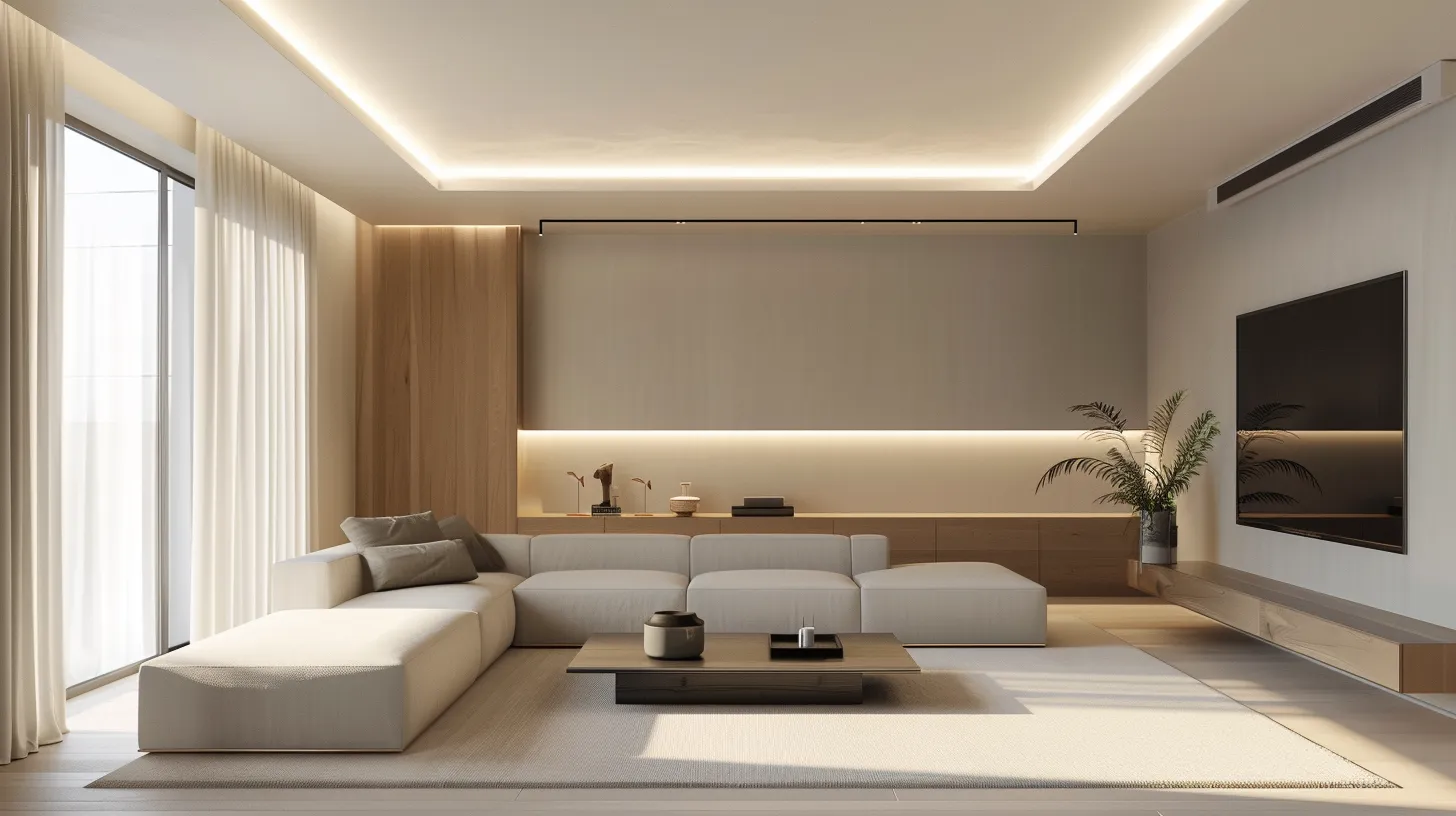

Indirekte Beleuchtung im Wohnzimmer (10 Meter Voute): Einspeisung von beiden Enden mit jeweils einem Kabel zum selben Netzteil. Der Streifen sitzt dabei idealerweise in einem Einbauprofil, das bündig in die Voute integriert wird. Der Strom verteilt sich gleichmäßig und der Streifen leuchtet über die gesamte Länge homogen.

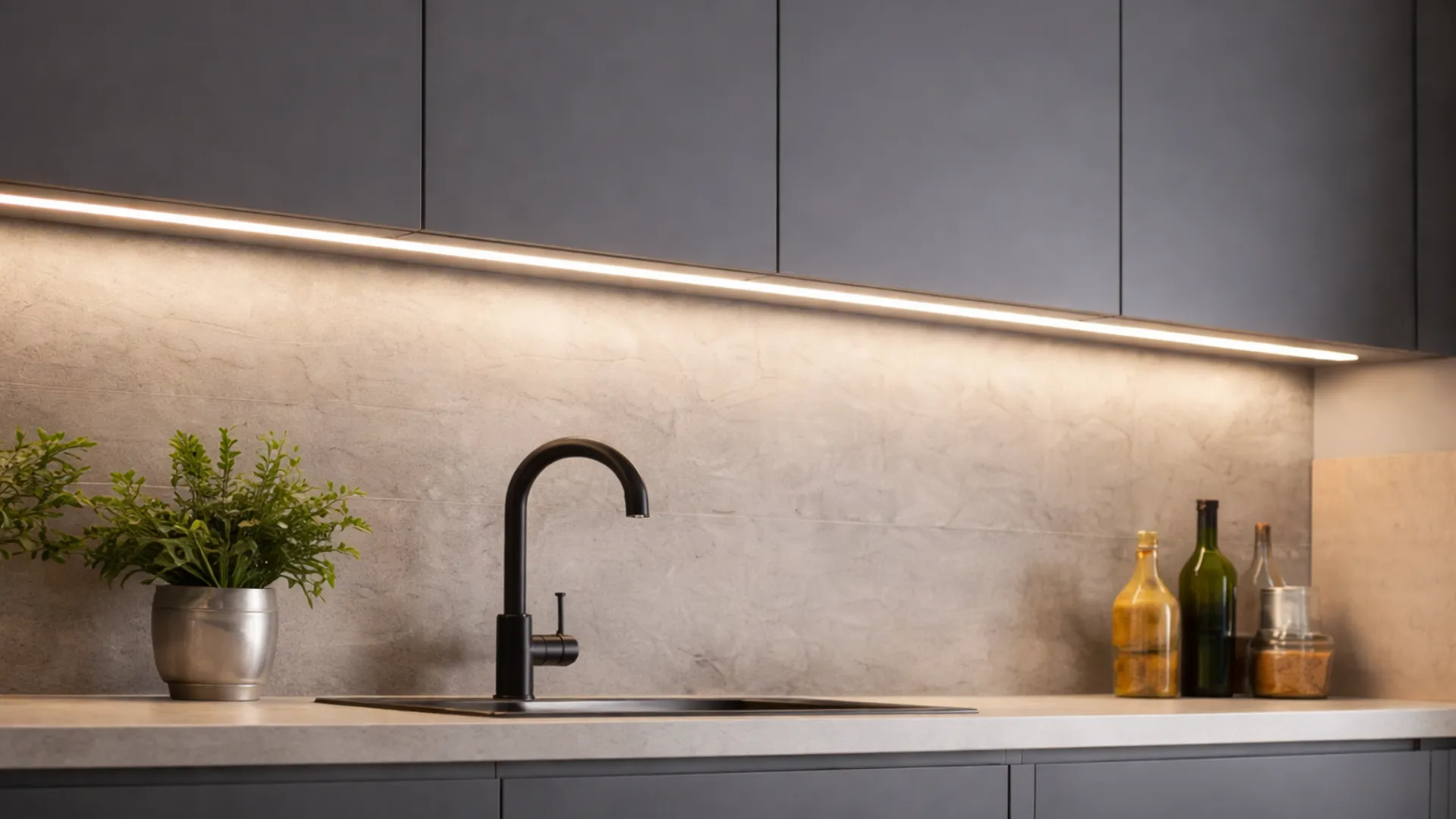

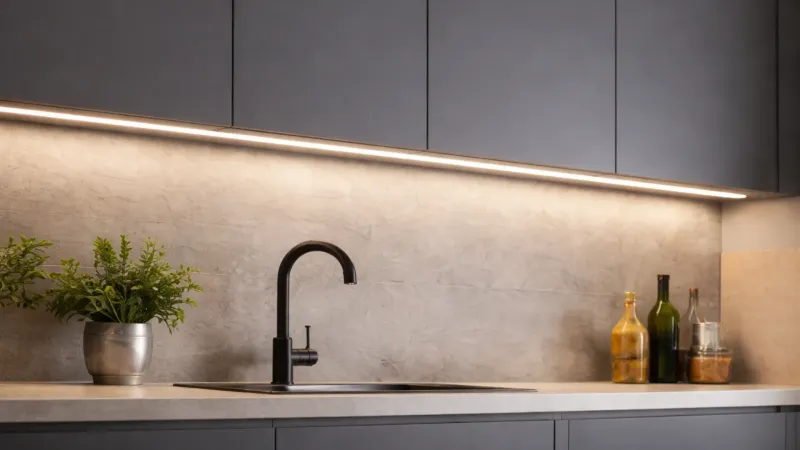

Küchenbeleuchtung unter Oberschränken (4 Meter): Eine einzelne Einspeisung am Anfang reicht bei 24V völlig aus. Hier braucht es keine zusätzliche Einspeisung. Wichtig ist nur, dass die Zuleitung nicht zu lang wird.

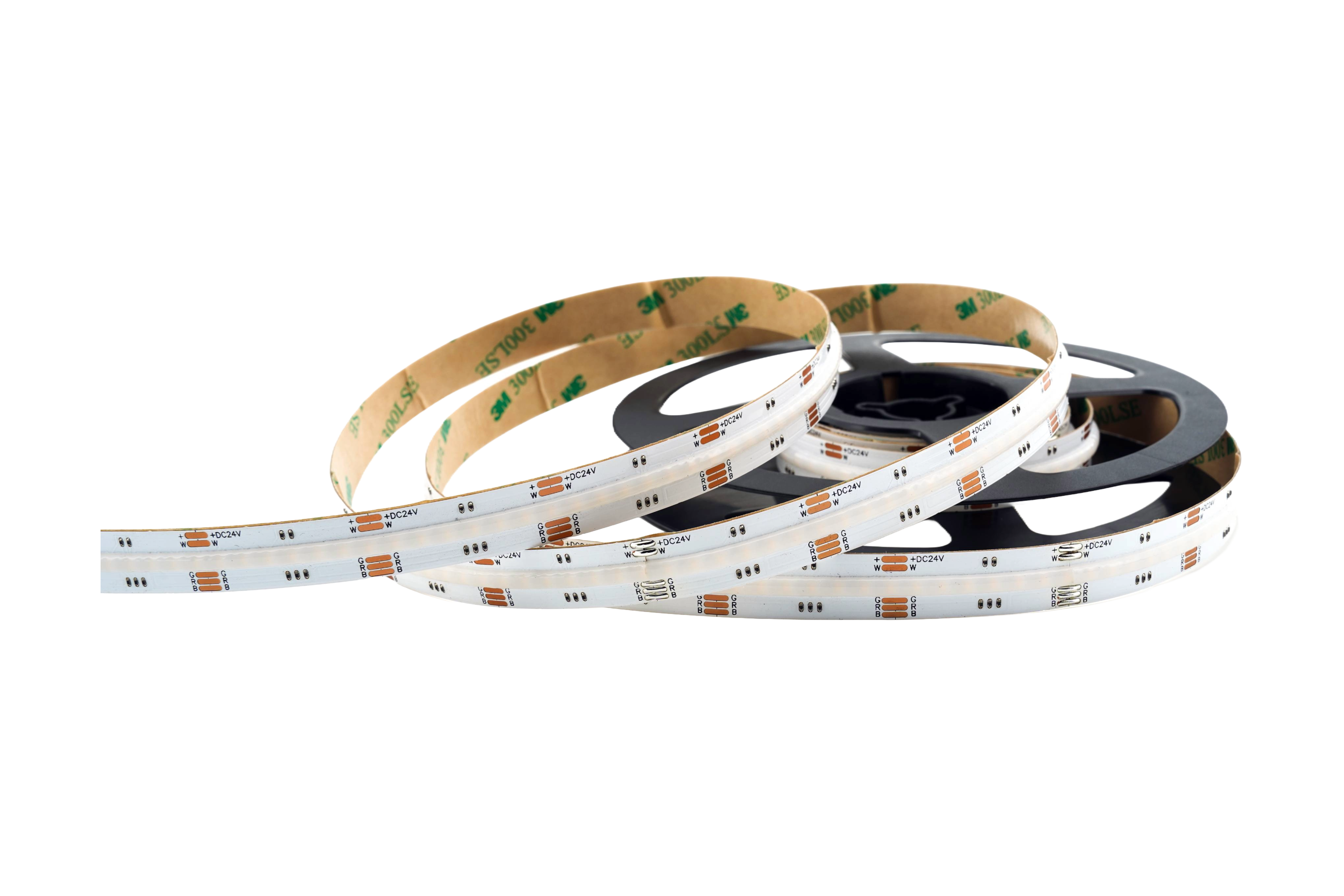

Gewerbliche Regalbeleuchtung (20 Meter Gesamtlänge): Der Streifen bleibt durchgehend verlegt. Zusätzlich zur Einspeisung am Anfang werden nach ca. 7 und 14 Metern jeweils Zwischeneinspeisungen gesetzt. Das Versorgungskabel wird dafür parallel zum Streifen zurück zum Netzteil geführt. So bleibt die Spannung über die gesamte Strecke stabil. Bei einem COB LED Streifen mit durchgehender Lichtlinie ist eine saubere Einspeisung besonders wichtig, da jede Helligkeitsdifferenz sofort auffällt.
Unsere Bedienungsanleitungen für LED Streifen
In unseren Bedienungsanleitungen findest du für jeden Streifentyp eine Schritt für Schritt Erklärung zum Anschluss. Dort zeigen wir unter anderem, worauf du bei der Inbetriebnahme achten solltest.
- Bedienungsanleitung einfarbige LED Streifen
- Bedienungsanleitung CCT LED Streifen
- Bedienungsanleitung RGB LED Streifen
- Bedienungsanleitung RGBW LED Streifen
- Bedienungsanleitung RGBCCT LED Streifen
Ein Blick in die passende Anleitung lohnt sich, bevor du mit der Montage loslegst.
Fazit
Spannungsabfall bei LED Streifen ist kein Mangel, sondern ein physikalischer Effekt, der sich mit der richtigen Planung zuverlässig vermeiden lässt. Die wichtigste Faustregel: Bei 24V LED Streifen alle 7 bis 8 Meter neu einspeisen. Wer zusätzlich auf ausreichend dimensionierte Kabelquerschnitte, ein passendes Netzteil und saubere Verbindungen achtet, bekommt eine gleichmäßige Ausleuchtung über die gesamte Strecke.
Falls du bei deinem Projekt unsicher bist, wie viele Einspeisepunkte du brauchst oder welcher Kabelquerschnitt der richtige ist, melde dich gerne bei uns. Telefonisch, per E-Mail oder über WhatsApp. Wir helfen dir, die richtige Lösung zu finden. Du erreichst uns jederzeit über unsere Kontaktseite.
