Voutenbeleuchtung mit LED Streifen - Konstruktion, Maße und Lichtplanung

Die Voute ist mehr als ein Versteck für den LED Streifen. Sie ist eine eigenständige architektonische Konstruktion, deren Form und Maße den Lichteffekt genauso bestimmen wie der Streifen selbst. Ein und derselbe LED Streifen erzeugt in einer flachen, offenen Voute ein ganz anderes Lichtbild als in einer tiefen, geschlossenen Voute. Auf dieser Seite behandeln wir die Konstruktion und Dimensionierung der Voute. Die Auswahl des Streifens, die Farbtemperatur und die Steuerung findest du in unserer Themenwelt Indirekte Beleuchtung. Die raumspezifische Umsetzung mit Szenen und Steuerungskonzepten findest du in den einzelnen Raum-Themenwelten.

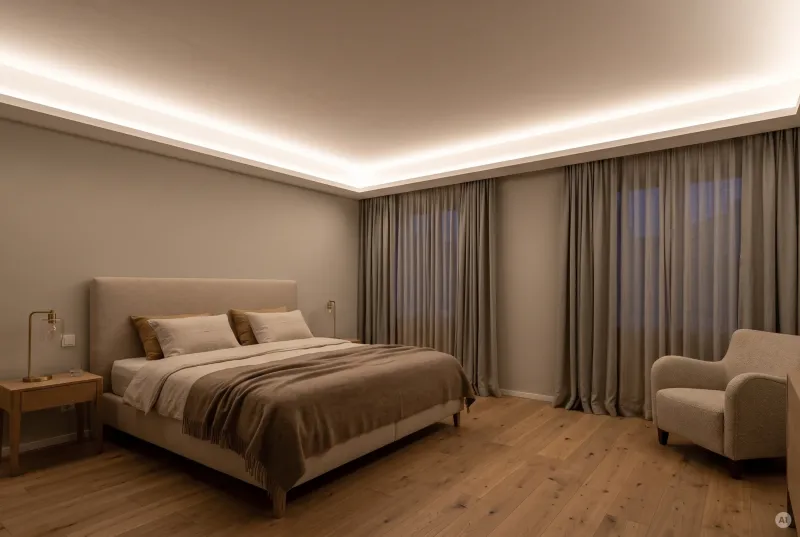

Voutengeometrie: welche Maße welchen Effekt erzeugen

Drei Maße bestimmen das Lichtbild einer Voute: die Abhänghöhe (wie weit die Voute von der Rohdecke abgehängt ist), die Voutentiefe (der horizontale Abstand zwischen Voutenkante und Wand) und die Kantenhöhe (wie hoch die senkrechte Kante ist, die den Streifen verdeckt).

Die Abhänghöhe bestimmt den Abstand zwischen Streifen und Rohdecke und damit die Breite des Lichtbands. 5 cm erzeugen einen schmalen Streifen, 15 cm ein breites Band. Die Voutentiefe bestimmt, wie weit das Licht in den Raum reicht. Eine tiefe Voute (30 bis 40 cm) erzeugt ein weites Lichtband, das bis in die Raummitte reicht. Eine flache Voute (15 bis 20 cm) konzentriert das Licht näher an der Wand. Die Kantenhöhe muss hoch genug sein, um den Streifen aus dem Blickwinkel des Betrachters zu verbergen. 6 bis 10 cm sind in den meisten Räumen ausreichend.

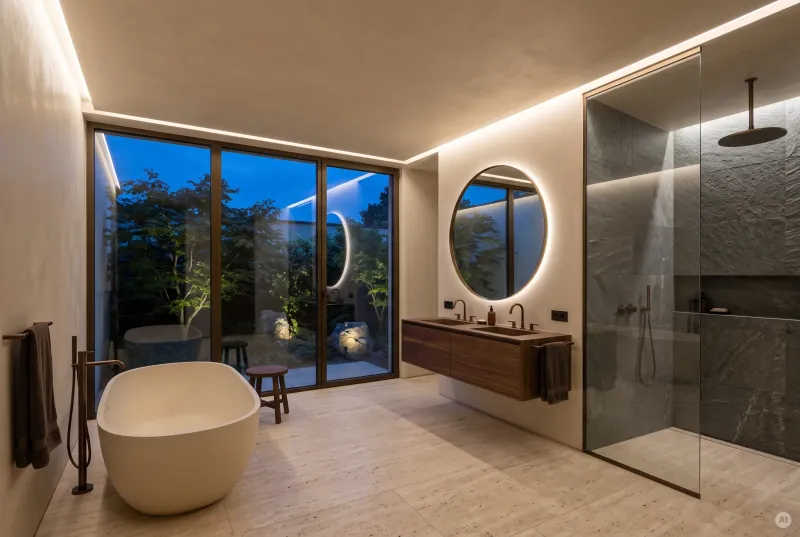

Trockenbau: Unterkonstruktion und Materialien

Die Unterkonstruktion besteht aus UW Randprofilen (an Wand und Decke befestigt) und CW Ständerprofilen (als Querverbindungen). Die Beplankung erfolgt mit 12,5 mm Gipskartonplatten, in Feuchträumen mit imprägnierten Platten. Die Fugen werden verspachtelt und geschliffen, anschließend grundiert und gestrichen.

Wichtig ist die Planung der Kabelführung vor dem Beplanken. Alle Kabel und Anschlussleitungen für den LED Streifen werden in der offenen Unterkonstruktion verlegt und an der geplanten Position des Trockenbauprofils herausgeführt. Auch die Position des Netzteils muss vorab festgelegt werden: Im Deckenhohlraum, in einer Revisionsklappe oder zentral im Sicherungskasten über ein Hutschienen Netzteil. Nach dem Beplanken und Verspachteln sind die Leitungen unsichtbar, aber für Wartung schwer zugänglich, weshalb Schnellverbinder und Klemmen an den Anschlusspunkten empfehlenswert sind.

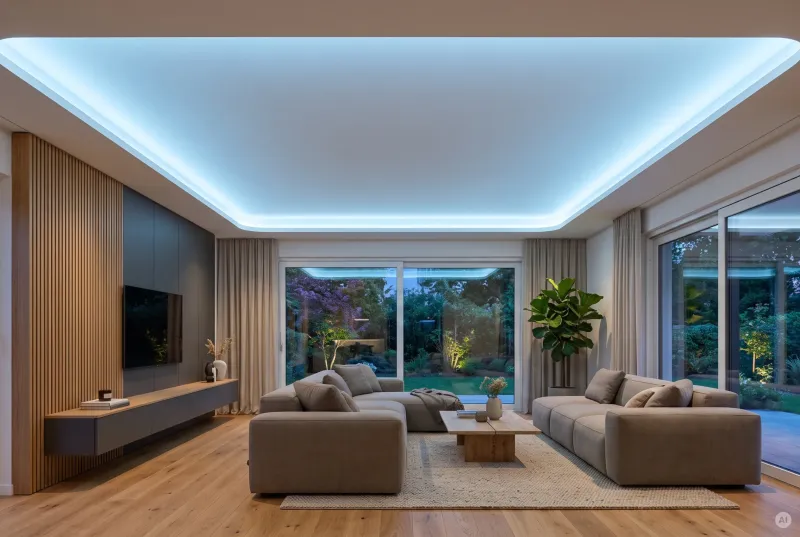

Trockenbauprofile: der Übergang zwischen Voute und LED Streifen

Trockenbauprofile sind speziell für den Einbau in Gipskartonkonstruktionen entwickelt. Sie werden bündig in die Voutenkante eingelassen und bilden eine saubere Fuge, aus der das Licht austritt. Das Profil dient gleichzeitig als Kühlkörper für den Streifen und als Halterung für die opale Blende, die das Licht streut und den direkten Blick auf die LEDs verhindert. Die Endkappen verschließen das Profil an den Enden sauber.

Bei Vouten ohne Trockenbau, zum Beispiel bei nachgerüsteten Holzblenden oder vorgesetzten Leisten, kommen Aufbauprofile oder Eckprofile zum Einsatz, die auf die Blende geschraubt oder geklebt werden.

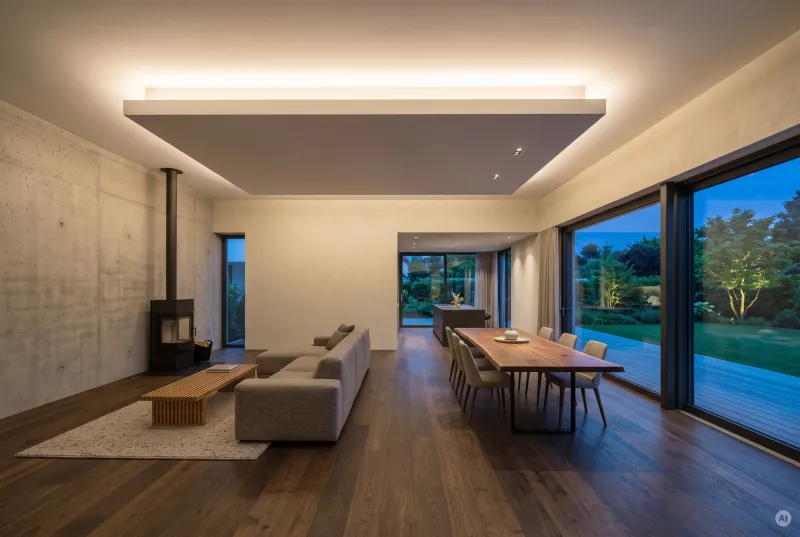

Alternative zur Trockenbauvoutecke: Holz, Styropor und Fertigvouten

Nicht jede Voute muss im Trockenbau realisiert werden. Für einfachere Installationen oder nachträgliche Nachrüstung gibt es Alternativen. Eine Holzleiste (Fichte, MDF oder furniert), die mit einem L Winkel an der Wand befestigt wird, bildet eine einfache offene Voute, die in wenigen Stunden montiert ist. Der Streifen wird in einem Aufbauprofil auf der Leistenoberseite montiert.

Styropor Stuckleisten mit integrierter Voutenform sind eine weitere leichtgewichtige Option, die sich mit Montagekleber an die Wand kleben lässt. Sie eignen sich für Räume, in denen kein Trockenbau möglich oder gewünscht ist. Die Belastbarkeit ist geringer als bei Gipskarton, für den LED Streifen und ein schmales Profil reicht sie aber aus.

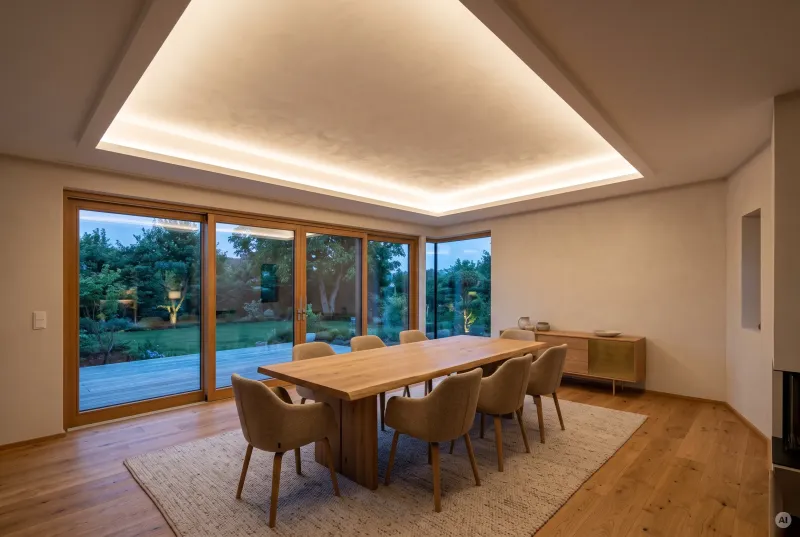

Häufige Fehler bei der Voutenbeleuchtung vermeiden

Drei Planungsfehler treten bei Voutenbeleuchtung besonders häufig auf. Der erste: die Voutenkante ist zu niedrig, sodass der Streifen aus bestimmten Blickwinkeln direkt sichtbar ist. Vor dem Beplanken lohnt sich ein Test mit einem provisorisch angebrachten Streifen, um die Sichtbarkeit aus verschiedenen Positionen im Raum zu prüfen. Der zweite: die Leistung des Streifens wird zu niedrig gewählt, weil die Verluste durch die indirekte Abstrahlung unterschätzt werden. Nicht alles Licht, das die Decke anstrahlt, kommt im Raum an. Dunkle Deckenfarben schlucken bis zu 70 Prozent. Deshalb empfehlen wir für die Hauptbeleuchtung mindestens 12 W pro Meter und helle, matte Deckenfarben. Der dritte: die Einspeisung wird vergessen. Gerade bei umlaufenden Vouten mit 15 Metern und mehr muss die zweite Einspeisung vor dem Beplanken verlegt werden, nachträglich ist das kaum noch möglich.

Einspeisung und Streckenplanung in der Voute

Umlaufende Vouten können schnell Gesamtlängen von 15 bis 25 Metern erreichen. Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden. Bei einer umlaufenden Voute bedeutet das typischerweise zwei bis drei Einspeisepunkte, die beim Verlegen der Kabel in der Unterkonstruktion eingeplant werden müssen. Die Kabel von den Einspeisepunkten zum Netzteil werden durch den Deckenhohlraum geführt.
