LED DALI Controller 12-48V DC

LED DALI Controller 12-48V DC - Digitale Lichtsteuerung für Konstantspannungs-LED-Systeme

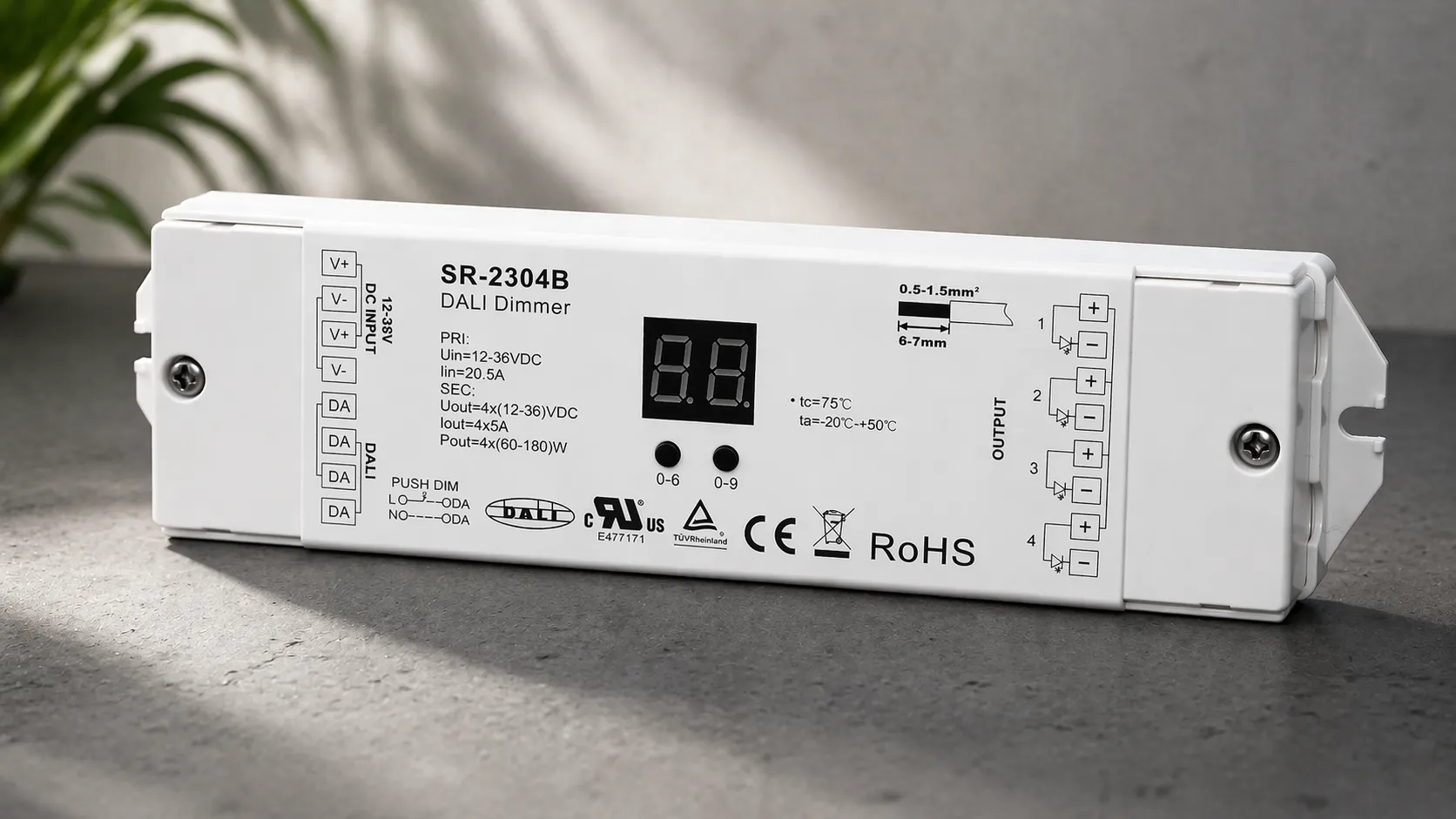

Ein LED DALI Controller 12–48V DC ist die zentrale Schaltstelle zwischen dem DALI-Bus und der eigentlichen LED-Beleuchtung. Er empfängt digitale Steuerbefehle, verarbeitet sie und gibt sie präzise als Dimm- oder Farbsignal an die angeschlossenen LED-Leuchten weiter – zuverlässig, wiederholgenau und vollständig in ein professionelles DALI-System integrierbar. Im Gegensatz zu 230V-Lösungen arbeiten diese Controller ausschließlich im Niedervoltbereich von 12 bis 48V DC und sind damit die erste Wahl für alle Konstantspannungs-LED-Anwendungen – von der einfachen Dimmung bis zur komplexen Mehrkanal-Farbsteuerung.

Was ist ein DALI Controller für 12–48V DC?

DALI Controller für den Niedervoltbereich sind kompakte Steuergeräte, die über das standardisierte DALI-Protokoll nach IEC 62386 kommunizieren. Sie werden zwischen die DALI Bus-Stromversorgung und die LED-Last geschaltet und übernehmen die Aufgabe, Steuerbefehle in entsprechende Ausgangsignale umzusetzen.

Je nach Modell unterstützen sie DALI DT6 für einfarbige Anwendungen oder DALI DT8 für Farbsteuerung – also CCT, RGB, RGBW oder RGBCCT. Viele Modelle bieten darüber hinaus Multi-Protokoll-Funktionalität und lassen sich zusätzlich über Push-Dim-Taster, 0–10V Signale oder andere Steuerarten bedienen – ideal für hybride Installationen oder die schrittweise Umrüstung bestehender Anlagen.

Einsatzbereiche und kompatible LED-Systeme

LED DALI Controller 12–48V DC eignen sich überall dort, wo Konstantspannungs-LED-Systeme digital und präzise gesteuert werden sollen. Typische Anwendungen sind:

• LED-Streifen in Wohn-, Objekt- und Architekturbeleuchtung – ob einfarbig, CCT oder RGB
• LED-Panels und Downlights in Büros, Hotels oder Verkaufsflächen
• Indirekte Beleuchtung in Trockenbau, Nischen oder hinter Aluprofilen
• Akzent- und Ambientebeleuchtung in Gastronomie, Retail oder Wohnräumen
• Außenbeleuchtung mit geeigneten IP-geschützten LED-Systemen

Dank des breiten Spannungsbereichs von 12 bis 48V DC sind die Controller mit einer Vielzahl handelsüblicher LED-Systeme kompatibel und lassen sich flexibel in bestehende oder neue Installationen einbinden.

DALI DT6 und DT8 – der richtige Controller für jede Anwendung

Die Wahl des richtigen Controllers hängt vor allem vom gewünschten Lichttyp ab:

DALI DT6 – einfarbige Steuerung DT6-Controller steuern einfarbige LED-Systeme über einen oder mehrere Kanäle. Jeder Kanal wird als eigene DALI-Adresse behandelt und kann individuell gedimmt werden. Sie eignen sich ideal für warmweiße oder neutralweiße LED-Streifen, bei denen es ausschließlich auf Helligkeit und Dimmqualität ankommt.

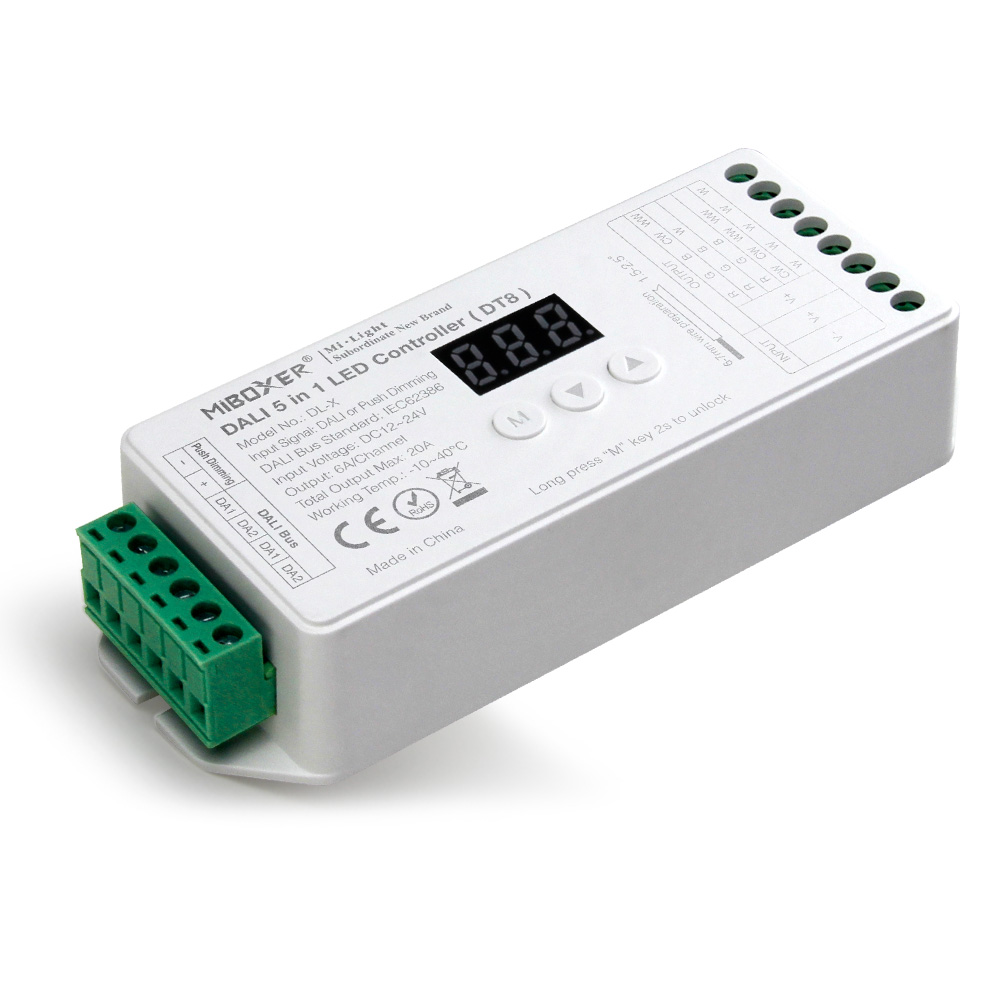

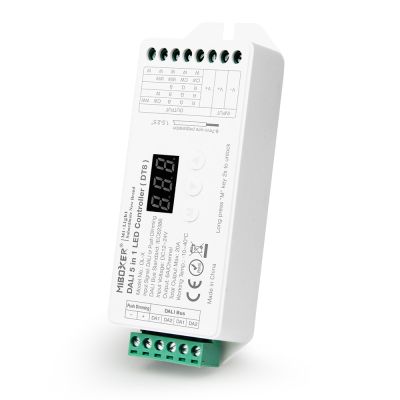

DALI DT8 – Farb- und Weißsteuerung DT8-Controller ermöglichen die Steuerung von CCT (Tunable White), RGB, RGBW oder RGBCCT LED-Systemen über eine einzige DALI-Adresse. Das reduziert den Adressierungsaufwand erheblich und ermöglicht eine präzise, koordinierte Farbsteuerung – besonders wertvoll in Projekten mit vielen Leuchtzonen oder komplexen Lichtszenarien.

Viele unserer Controller unterstützen sowohl DT6 als auch DT8 und bieten damit maximale Flexibilität für unterschiedliche Projektanforderungen.

Kanalanzahl und Leistung – was passt zu Ihrer Installation?

Je nach Anwendung stehen Controller mit unterschiedlicher Kanalanzahl und Ausgangsleistung zur Verfügung:

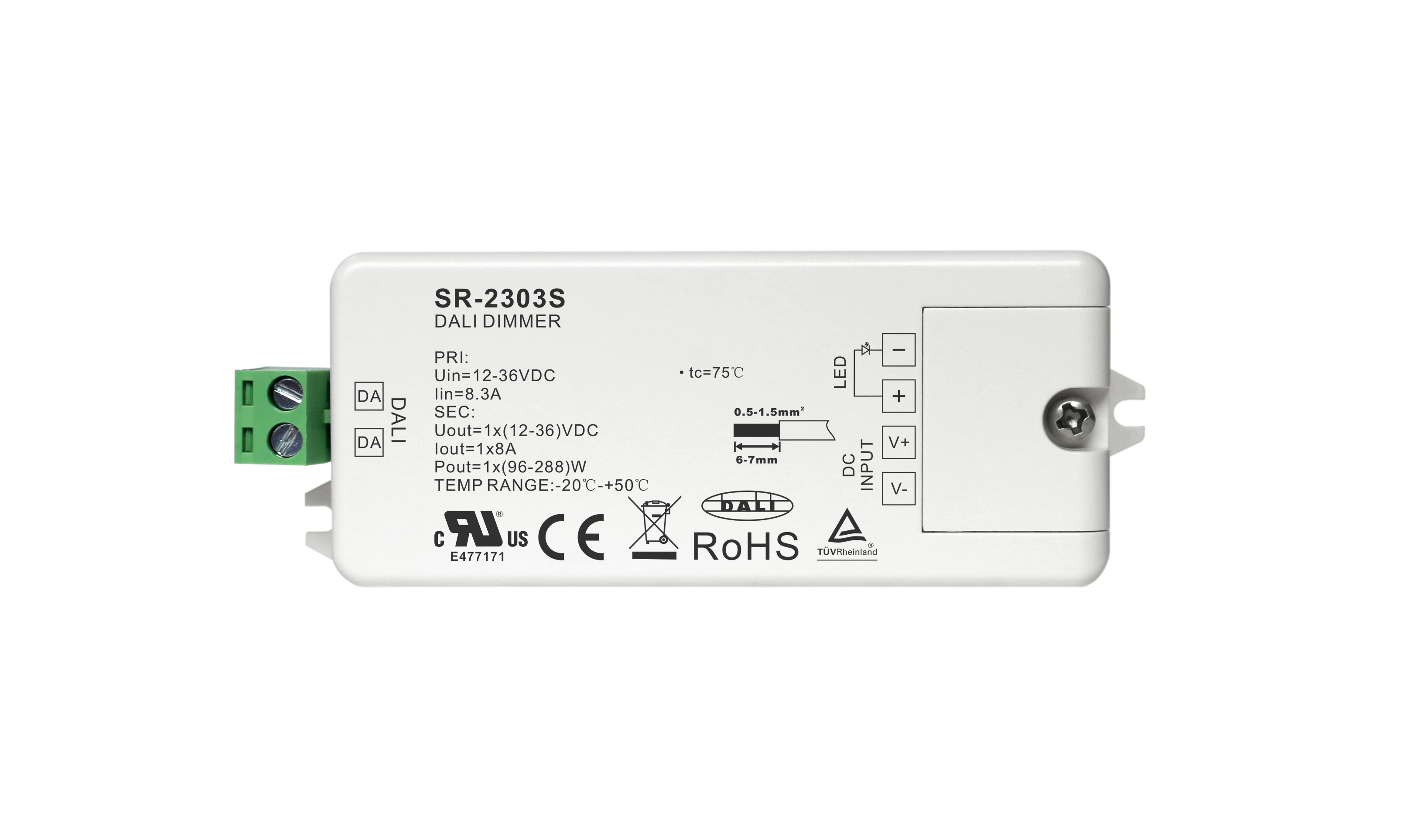

• 1-Kanal – für einfarbige LED-Systeme oder einzelne Dimmzonen
• 2-Kanal – für CCT-Anwendungen (Warm- und Kaltweißkanal getrennt steuerbar)

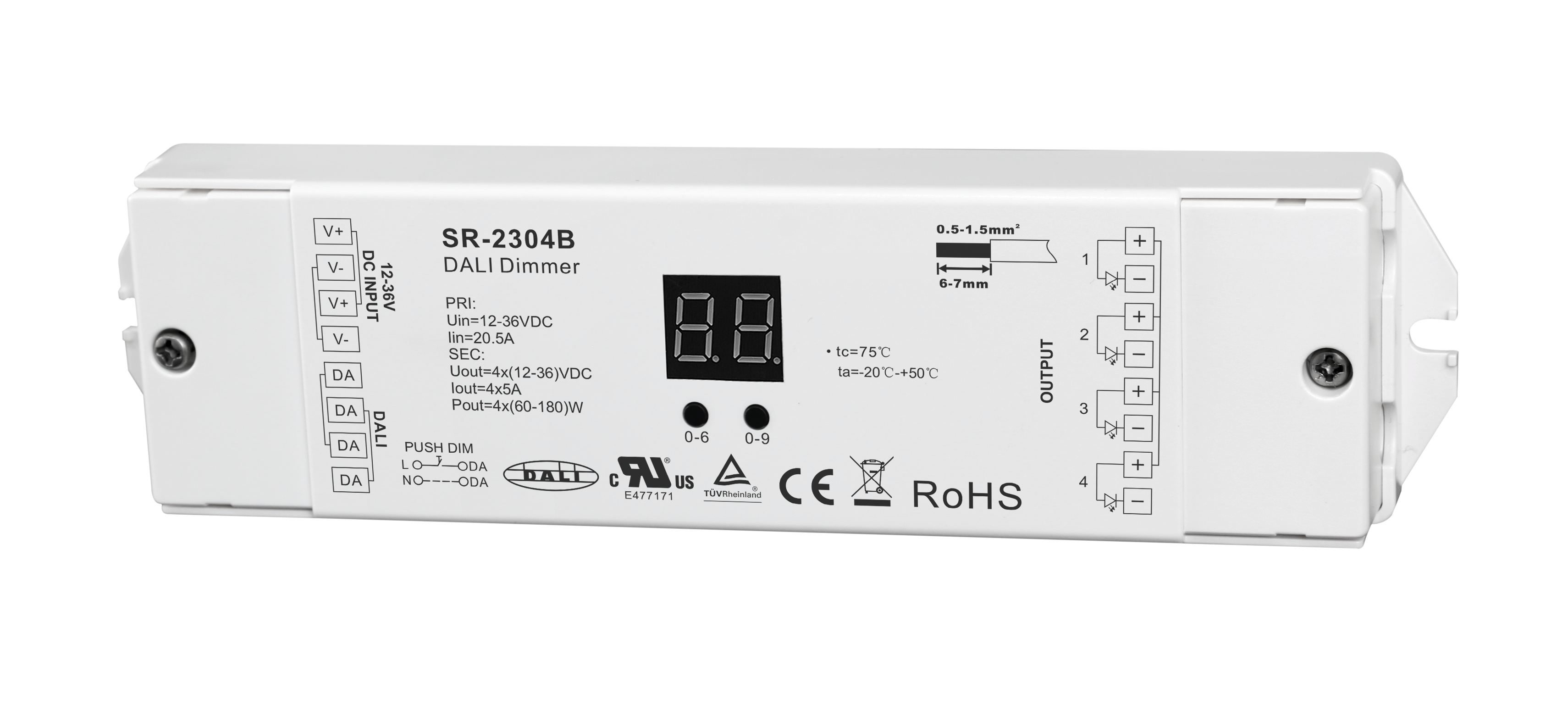

• 4-Kanal – für RGB oder RGBW Systeme

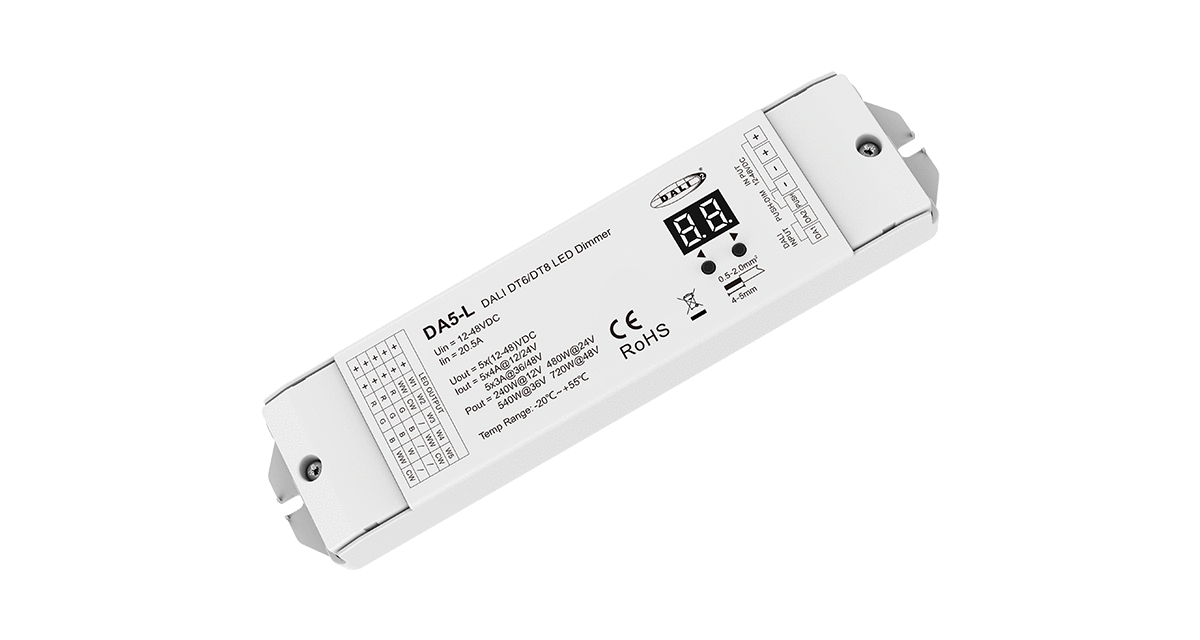

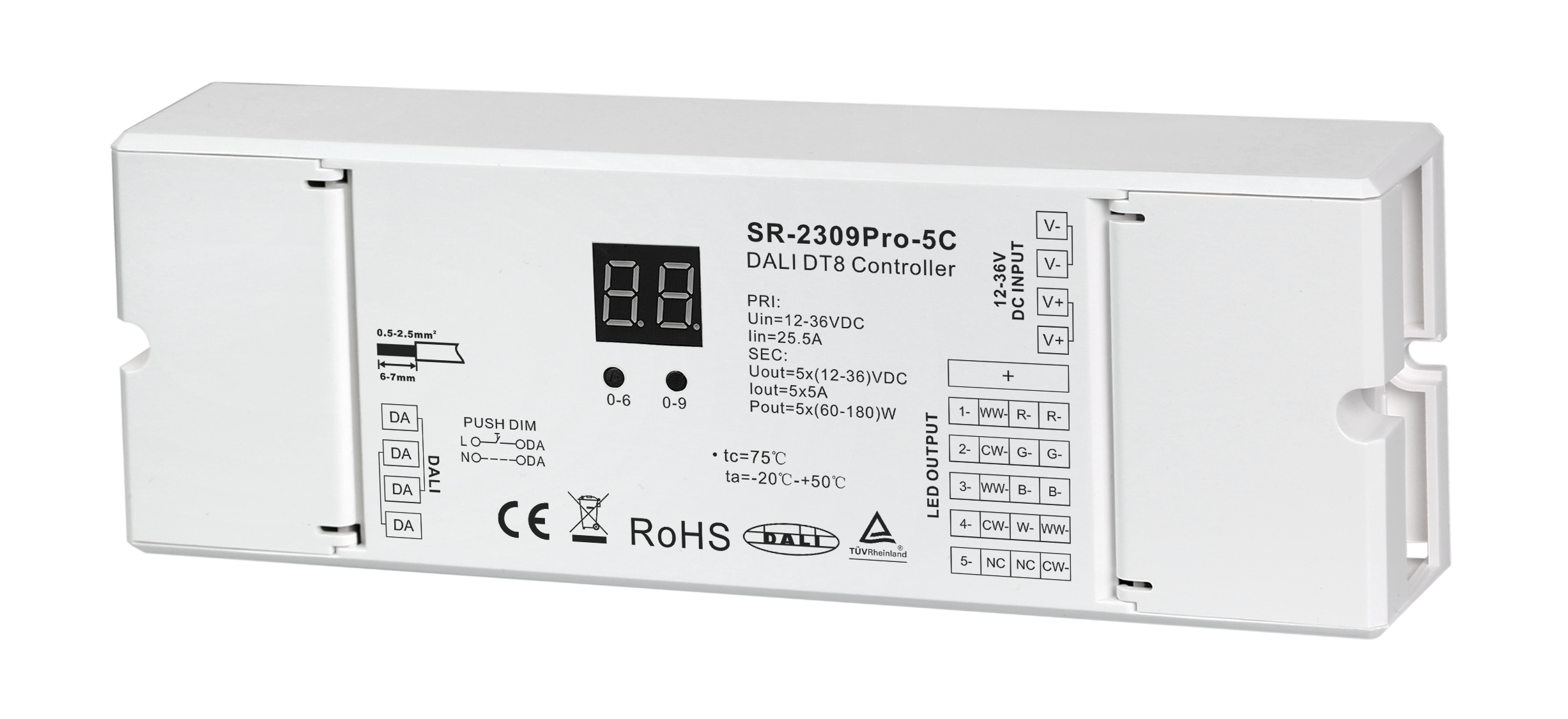

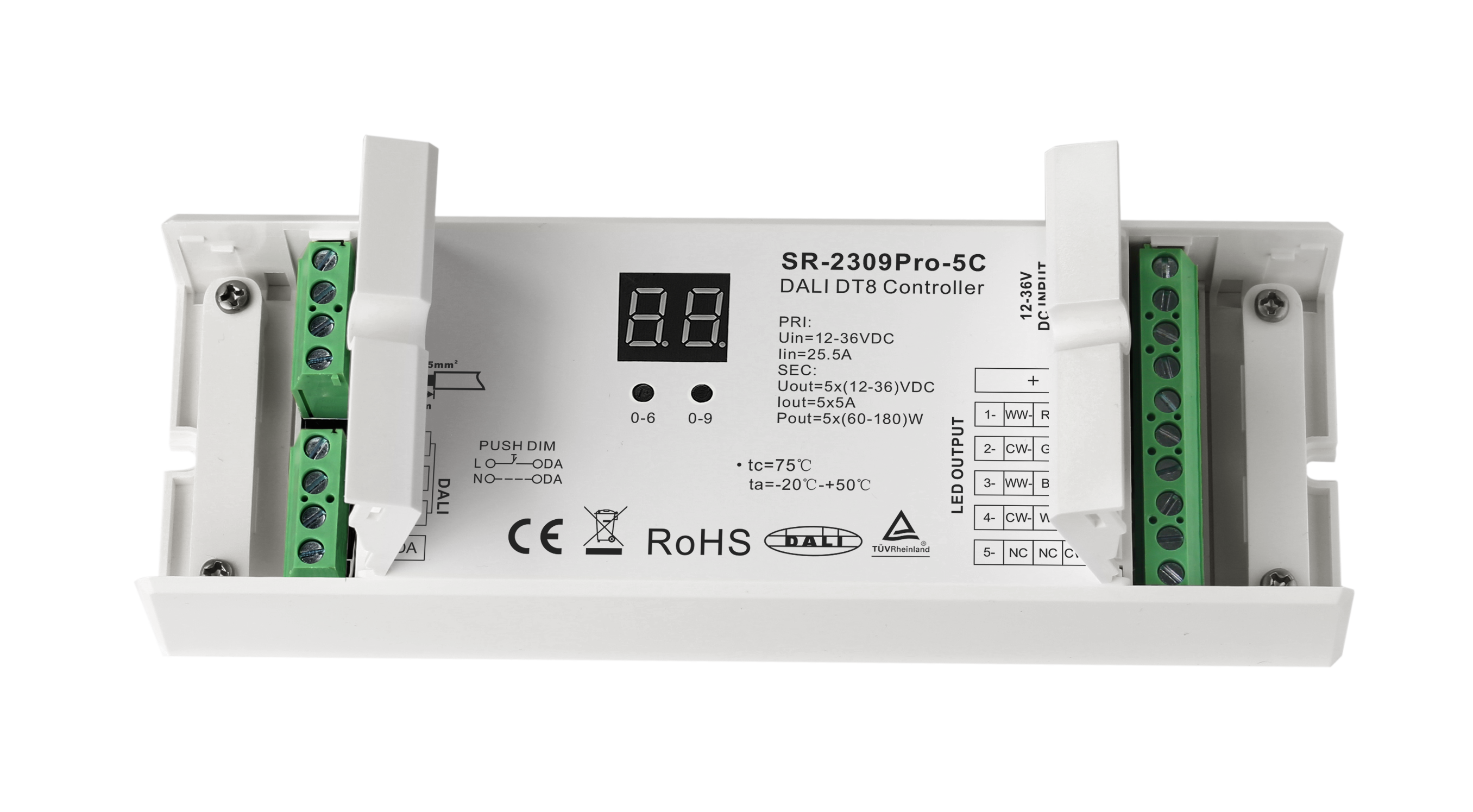

• 5-Kanal – für RGBCCT Systeme mit maximaler Farbflexibilität

Die Strombelastbarkeit pro Kanal variiert je nach Modell zwischen 5A und 20A – bei der Auswahl sollte stets die tatsächliche LED-Last berücksichtigt werden. Ein ausreichender Leistungspuffer schützt den Controller vor Überlastung und verlängert die Lebensdauer der gesamten Installation.

Multi-Protokoll und Push-Dim – Flexibilität für hybride Systeme

Viele LED DALI Controller 12–48V DC bieten neben der reinen DALI-Steuerung weitere Betriebsmodi:

• Push-Dim – Dimmung über einfache Taster ohne DALI-Bus, ideal für Nachrüstprojekte
• 0–10V – Steuerung über analoge Dimmsignale, kompatibel mit vielen Gebäudeautomationssystemen

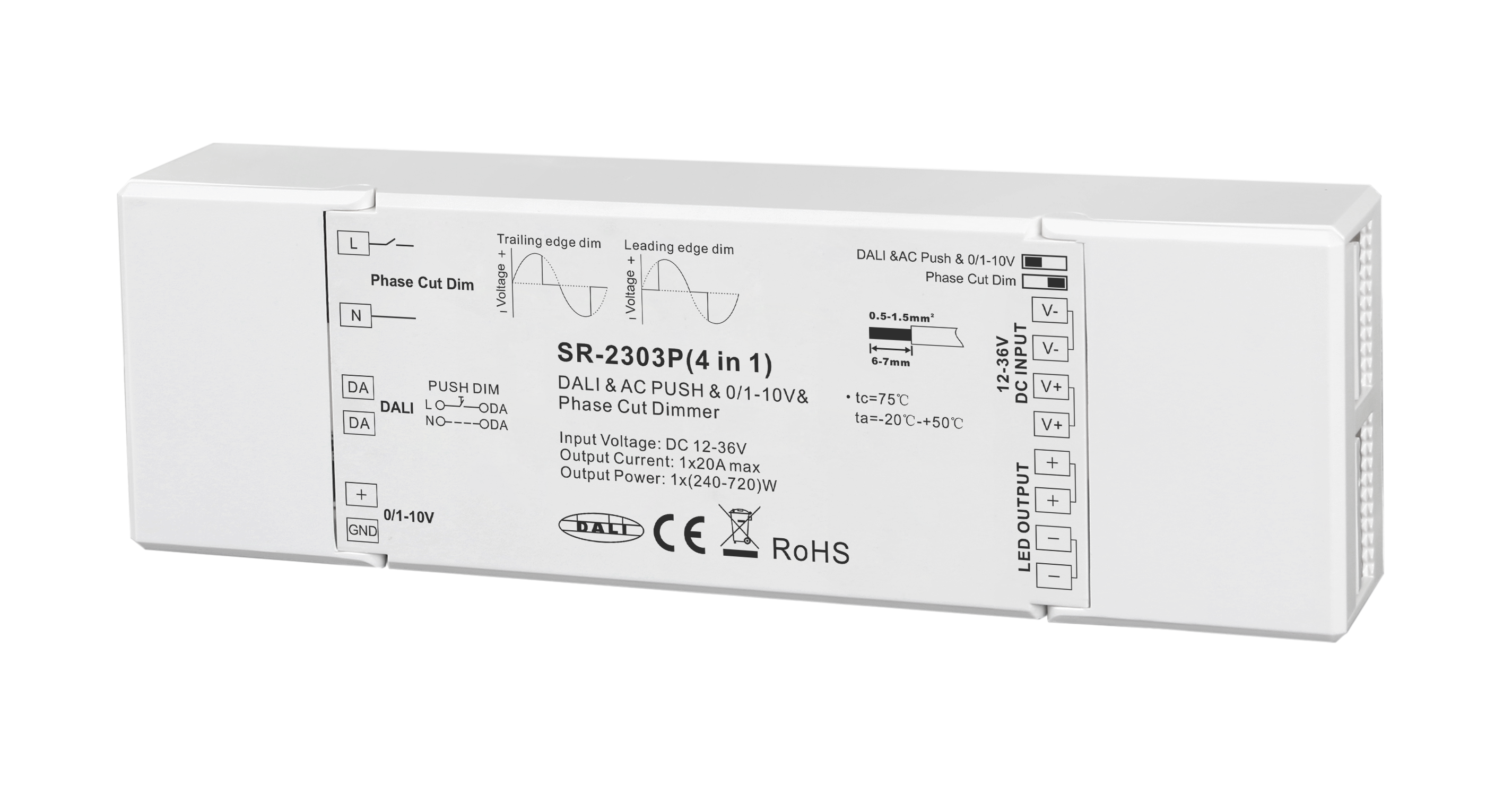

• Phasenanschnitt/-abschnitt – für die Integration in bestehende Dimmerinfrastruktur

Diese Flexibilität macht die Controller besonders wertvoll in Projekten, in denen verschiedene Steuerarten kombiniert werden oder wo ein schrittweiser Umstieg auf DALI geplant ist – ohne die gesamte Installation auf einmal erneuern zu müssen.

Integration in das DALI-System

Ein LED DALI Controller 12–48V DC ist niemals eine Standalone-Lösung – er ist immer Teil eines größeren DALI-Systems. Für einen reibungslosen Betrieb sind folgende Komponenten entscheidend:

Eine [DALI Bus-Stromversorgung) liefert die notwendige Busspannung von 16V DC und versorgt alle Busteilnehmer mit Kommunikationsenergie. Ohne sie kann der Controller keine DALI-Befehle empfangen.

Über DALI Schalter & Dimmer lässt sich die Beleuchtung komfortabel vor Ort bedienen – unabhängig von einer zentralen Steuerung oder App.

DALI Sensoren wie Bewegungsmelder oder Tageslichtsensoren ermöglichen eine automatische, bedarfsgerechte Lichtsteuerung – für mehr Komfort und geringeren Energieverbrauch.

Für die Einbindung in übergeordnete Systeme wie KNX, Loxone oder Home Assistant bieten sich unsere DALI Gateways an. Sie übersetzen zwischen dem DALI-Protokoll und anderen Bussystemen und machen so eine zentrale Gebäudesteuerung aus einer Hand möglich.

Für die professionelle Inbetriebnahme, Adressierung und Konfiguration größerer DALI-Anlagen empfehlen wir unsere DALI Software – damit lassen sich Lichtszenen, Gruppen und Zeitprogramme komfortabel am PC einrichten.

Wer statt einer Aufbaulösung eine zentrale Installation im Schaltschrank bevorzugt, findet in unseren [LED DALI Hutschienen Controllern] die passende Alternative – kompakt auf der DIN-Hutschiene montiert und ideal für strukturierte Verteilerinstallationen.

Für Anwendungen mit 230V AC – etwa zur Steuerung netzbetriebener Leuchten, Triac-Dimmern oder Relaisaktoren – stehen unsere [LED DALI Controller 230V AC) zur Verfügung.

Montage und Inbetriebnahme

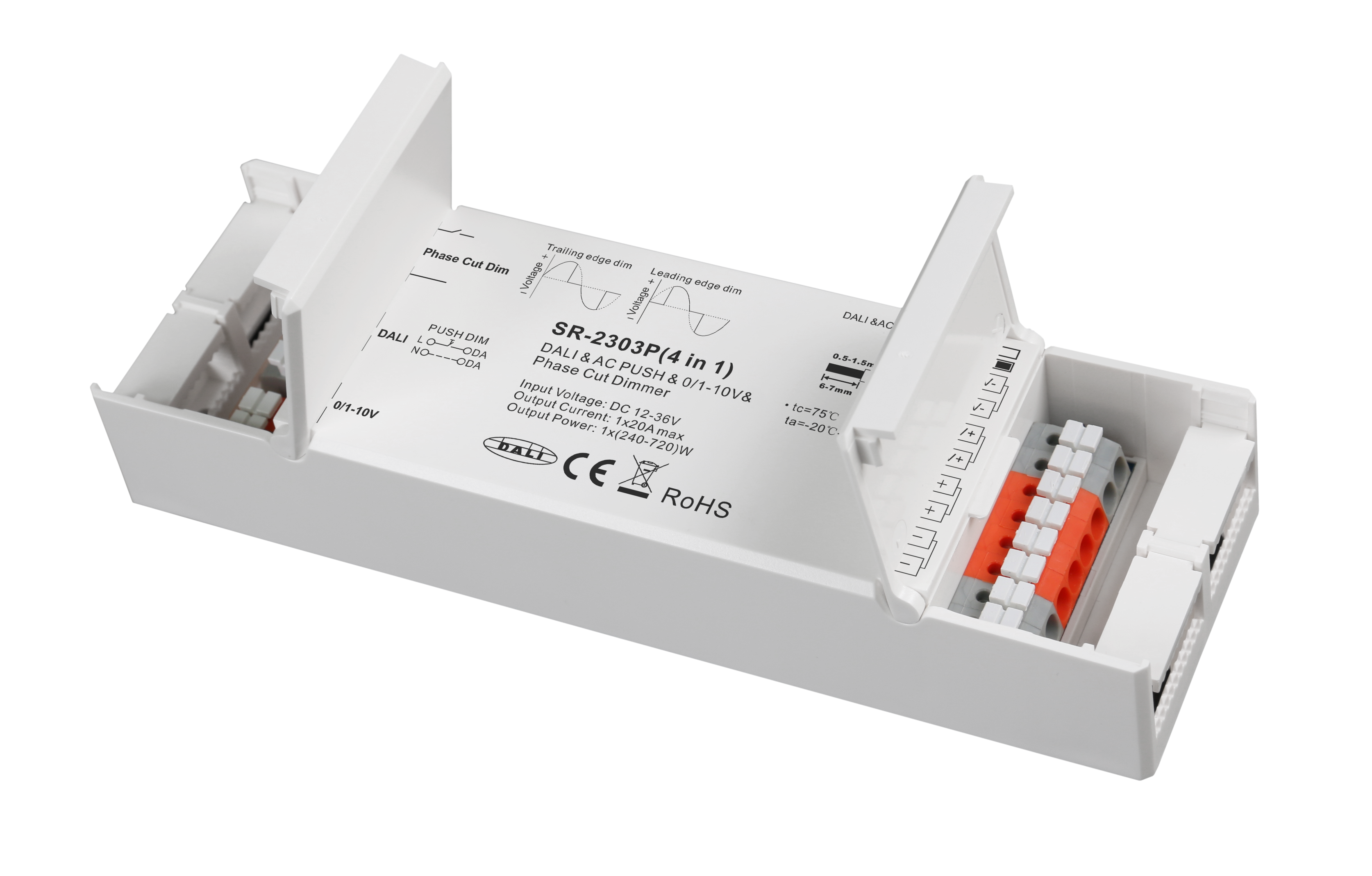

Die Installation eines LED DALI Controllers 12–48V DC ist unkompliziert: Netzversorgung anschließen, DALI-Bus verdrahten, LED-Last anschließen – fertig. Die meisten Modelle verfügen über beschriftete Schraubklemmen und eine klare Anschlussbelegung, die eine schnelle und fehlerfreie Montage ermöglicht.

Nach der Verdrahtung werden die Controller über eine DALI-Software oder ein Bediengerät adressiert und in Gruppen oder Szenen eingeteilt. Dieser Schritt erfolgt einmalig bei der Inbetriebnahme und kann jederzeit angepasst oder erweitert werden – ohne Änderungen an der Verdrahtung vorzunehmen.

Fazit – Präzise, flexibel und zukunftssicher

LED DALI Controller 12–48V DC sind die leistungsfähige und flexible Basis für jede digitale Konstantspannungs-LED-Installation. Sie vereinen präzise Dimmung, Farbsteuerung und offene Systemintegration in einem kompakten Gerät – kompatibel mit DALI, DALI-2, DT6 und DT8.

Ob für ein einzelnes Zimmer oder ein komplexes Gewerbeobjekt – mit den richtigen Controllern, einer passenden DALI Bus-Stromversorgung und den weiteren DALI-Komponenten aus unserem Sortiment entsteht ein vollständiges, zukunftssicheres Lichtsteuersystem, das sich jederzeit erweitern und anpassen lässt.
