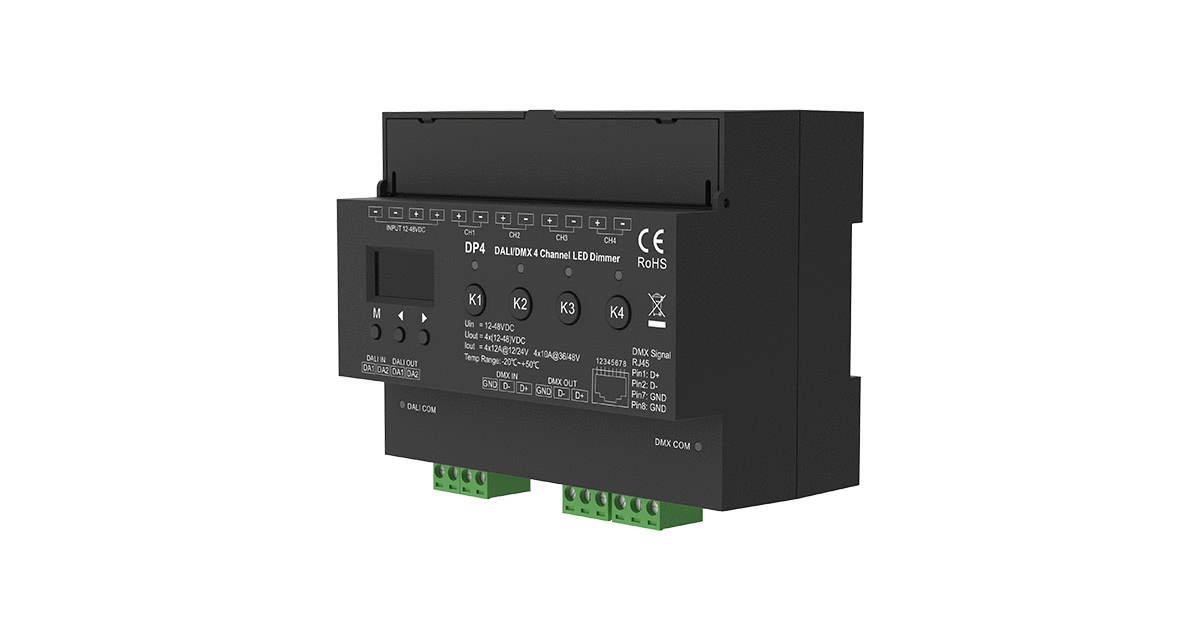

DP4 LED-Dimmer 4-Kanal – DALI & DMX Steuerung, 4x12A, 12–48 V DC, Konstantspannung für Hutschiene

Meistens fällt die Entscheidung früh: DALI für die Gebäudeautomation oder DMX für die Lichttechnik, und der Dimmer wird passend dazu gekauft. Der DP4 macht diese Festlegung überflüssig. Der 4-Kanal LED-Dimmer für die Hutschiene beherrscht beide Protokolle und erkennt sogar automatisch, welches Steuersignal anliegt, alternativ legst du den Modus manuell fest. Dazu kommt eine Leistungsklasse, die in dieser Baureihe ihresgleichen sucht: bis zu 12 A pro Kanal bei 12 bis 48 V Konstantspannung, in Summe 48 A für einfarbige, CCT-, RGB- und RGBW-Bestückung. Für Elektriker und Lichtplaner bedeutet das doppelte Freiheit, denn ein und dasselbe Gerät passt in die DALI-Anlage im Bürogebäude genauso wie in die DMX-Installation im Veranstaltungsraum, und es stemmt dabei Lichtlinien, an denen kleinere Dimmer längst passen müssen. Konfiguriert wird alles am integrierten OLED-Display mit Bedientasten und mehrsprachigem Menü, ganz ohne zusätzliche Software.

DALI und DMX in einem Gerät – automatisch erkannt

Im DALI-Betrieb arbeitet der DP4 wahlweise nach DT6 mit einer bis vier Adressen, je nachdem, ob die Kanäle einzeln oder gebündelt laufen sollen, oder nach DT8 für CCT LED Streifen, RGB und RGBW LED Streifen mit synchroner Farbsteuerung unter einer einzigen Adresse. Dabei lassen sich Fade-Zeit, Dimmgeschwindigkeit, Maximal- und Minimalhelligkeit, das Startverhalten nach dem Einschalten und das Verhalten bei Bus-Ausfall frei konfigurieren, alles direkt am Display. Im DMX-Betrieb belegst du wahlweise einen bis vier Kanäle, wählst zwischen 8- und 16-Bit-Auflösung für besonders fein abgestufte Dimmwerte und passt die Dimmkurve über den Gamma-Wert von 0,1 bis 9,9 exakt an die Lichtquelle an. Über RDM kommuniziert der Dimmer bidirektional mit dem DMX-Master und lässt sich aus der Ferne konfigurieren. Diese Doppelrolle zahlt sich doppelt aus: bei der Planung, weil die Systementscheidung offen bleiben darf, und im Lager des Elektrikers, weil ein Gerätetyp beide Welten abdeckt.

12 Ampere pro Kanal – Reserve für große Lichtflächen

Mit 12 A je Ausgang liefert der DP4 mehr als das Doppelte üblicher 4-Kanal-Dimmer, bei 24 V sind das rund 280 W pro Kanal und in Summe je nach Spannung bis zu 1920 W Anschlussleistung. Damit steuert ein einziges Hutschienen-Modul auch Installationen, die sonst auf mehrere Geräte verteilt werden müssten: lange Vouten über ganze Raumfluchten, Lichtdecken oder leistungshungrige Bänder wie den ultrahellen COB LED-Streifen 30 mm mit 40 W pro Meter. Der weite Spannungsbereich hilft dabei gleich mit, denn bei 48 V halbiert sich der Strom gegenüber 24 V bei gleicher Leistung, was den Spannungsfall auf langen Leitungen deutlich entschärft, ein Vorteil gerade in der Fassadenbeleuchtung und bei ausgedehnten Objekten. Wie du große Anlagen mit mehreren Einspeisepunkten sauber planst, damit die Helligkeit über die gesamte Strecke stabil bleibt, zeigt der Ratgeber Lange LED Strecken realisieren.

OLED-Display, manueller Modus und PWM bis 32 kHz

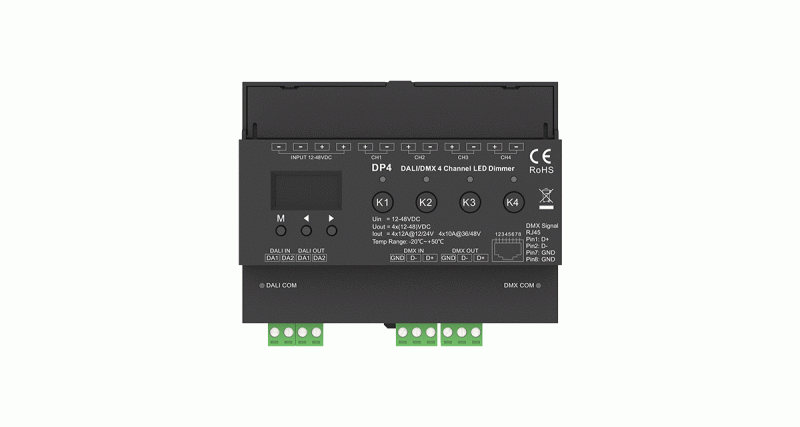

Die komplette Einrichtung läuft über das OLED-Display und die Bedientasten, vom Protokoll über Adressen bis zu den Dimmparametern, wahlweise in mehreren Menüsprachen. Besonders praktisch ist der manuelle Modus: Jeder der vier Kanäle lässt sich per Taste direkt ein- und ausschalten und durch längeres Drücken stufenlos dimmen, die aktuellen Werte zeigt das Display übersichtlich an. Damit funktioniert der DP4 auch ganz ohne Bus, etwa im Testaufbau auf der Werkbank, während der Bauphase oder in kleinen Anlagen, die gar keine zentrale Steuerung brauchen. Für die Lichtqualität sorgt die in acht Stufen einstellbare PWM-Frequenz von 250 Hz bis 32 kHz: Im Wohnbereich genügt der untere Bereich, in der Ladenbeleuchtung, bei Bildschirmarbeit und überall dort, wo gefilmt oder fotografiert wird, liefern die hohen Stufen absolut flimmerfreies Licht bis hin zur Studioqualität. So passt sich das Dimmverhalten der Nutzung an und nicht umgekehrt.

Hutschiene, Schutzfunktionen und die passenden Partner

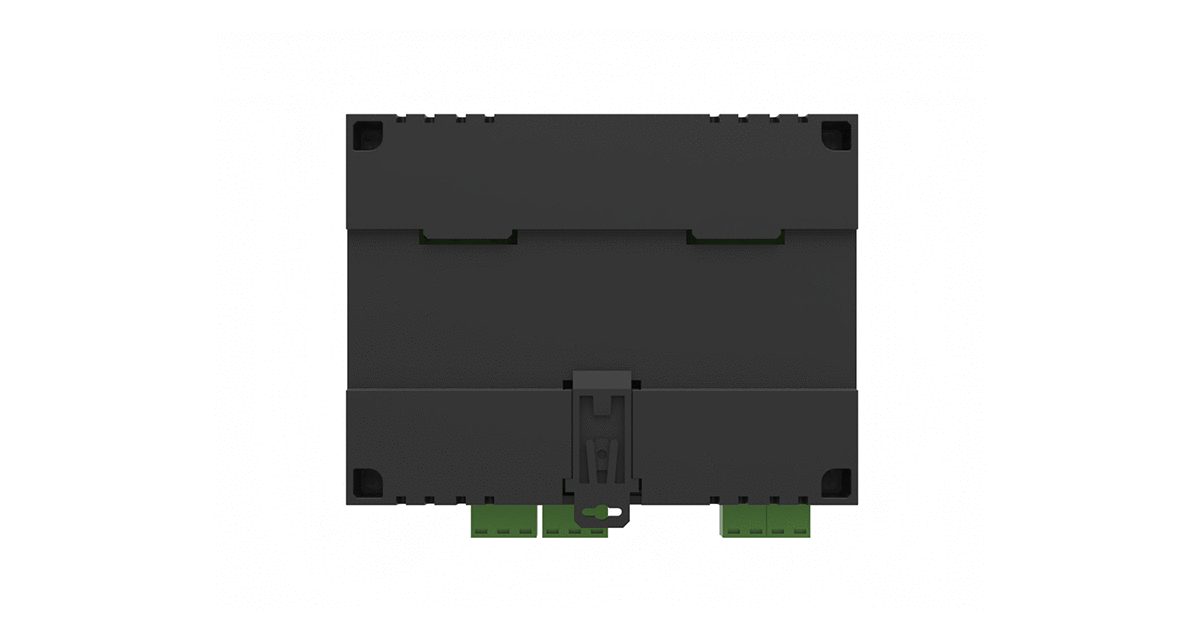

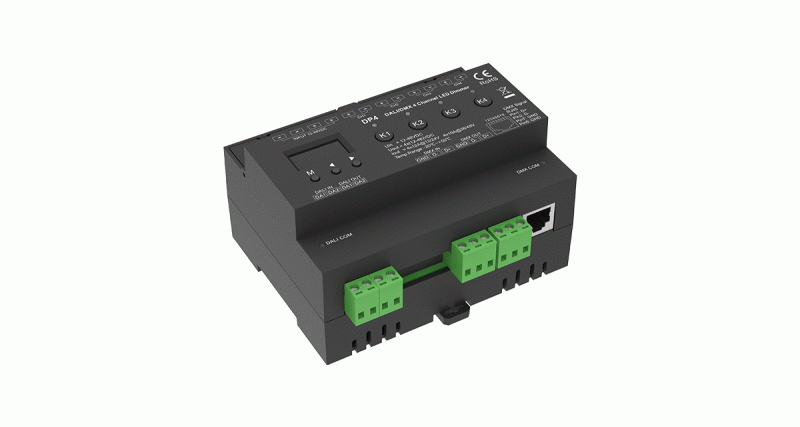

Als DIN-Modul mit 65 × 88 × 115 mm rastet der DP4 auf der Hutschiene ein und wird über Schraubklemmen verdrahtet, der DMX-Anschluss steht zusätzlich als RJ45 bereit. Ein umfassendes Schutzpaket aus Verpolungsschutz, Überlast- und Überhitzungsschutz sowie Kurzschlusssicherung mit automatischer Wiederherstellung sichert den Dauerbetrieb ab: Ist eine Störung behoben, nimmt der Dimmer die Arbeit selbstständig wieder auf. Die Lastversorgung übernimmt ein kräftiges Hutschienen LED Netzteil direkt daneben, bei voller Ausnutzung der 48 A entsprechend großzügig dimensioniert oder auf mehrere Netzteile verteilt. Und denk im DALI-Betrieb daran, dass der Bus selbst eine eigene Busspannungsversorgung aus der Kategorie LED DALI Stromversorgung benötigt, der Dimmer speist ihn nicht. Damit steht die komplette Zone auf wenigen Zentimetern Hutschiene: Netzteil, Busversorgung und ein Dimmer, der beide Steuerungswelten spricht.
