DA5-L 5-Kanal DALI LED-Dimmer – 12–48 V DC, DT6 & DT8, Konstantspannung für Farbsteuerung

Farbe und einstellbares Weiß aus einem einzigen Band, das leisten RGBCCT LED Streifen mit ihren fünf Kanälen, und genau dafür braucht es einen DALI Dimmer, der alle fünf bedient. Der DA5-L ist dieser Dimmer: fünf PWM-geregelte Ausgänge, Konstantspannung von 12 bis 48 V, DALI 2 mit den Gerätetypen DT6 und DT8 und ein zusätzlicher Push-Eingang für den klassischen Taster. In seiner Baureihe ist er das einzige Gerät, das das volle 5in1-Farbsystem abdeckt, und genauso souverän steuert er RGBW, Tunable White, RGB oder bis zu fünf einfarbige Lichtkreise. Der weite Spannungsbereich macht ihn dabei angenehm flexibel: Vom klassischen 24 V Wohnprojekt bis zur 48 V Installation mit langen Leitungswegen arbeitet derselbe Dimmer, du musst dich beim Planen also nicht auf eine Systemspannung festlegen. Welche Lichtfarben und Farbsysteme wofür die richtige Wahl sind, erklärt dir unser Ratgeber Die richtige LED Lichtfarbe wählen.

Fünf Kanäle für das volle Farbspektrum

Die Kanalbelegung richtet sich nach deinem Projekt, und genau hier zeigt sich der Vorteil des fünften Ausgangs. Ein RGBCCT Streifen belegt alle fünf Kanäle und liefert kräftige Farben plus stufenlos einstellbares Weiß von warm bis kalt, ohne den Kompromiss eines aus RGB gemischten Weißtons. Ein RGBW LED Streifen nutzt vier Kanäle, ein Tunable-White-Band kommt mit zweien aus, und einfarbige Lichtkreise laufen einzeln auf je einem Ausgang. Auch der Mischbetrieb funktioniert problemlos, etwa ein CCT Band in der Voute plus drei getrennt gedimmte weiße Kreise für Regal, Vitrine und Arbeitsfläche, alles an einem einzigen Gerät. Im DT6-Modus vergibst du dafür eine bis fünf DALI-Adressen und steuerst jeden Kanal unabhängig, als wären es fünf einzelne Dimmer. Im DT8-Modus fasst der DA5-L die komplette Farbsteuerung dagegen unter einer einzigen Adresse zusammen, hält alle Kanäle automatisch synchron und belegt nur einen der 64 Plätze auf der DALI-Linie. Das vereinfacht die Planung spürbar, denn eine ganze RGBCCT Zone erscheint im Lichtmanagement als ein einziges, sauber steuerbares Gerät, und die gesparten Adressen lassen Raum für weitere Teilnehmer auf derselben Linie.

DALI 2 Farbsteuerung, wie das Auge sie erwartet

Gedimmt wird entlang der logarithmischen Kurve nach IEC 62386, die dem Helligkeitsempfinden des Auges folgt und Verläufe deshalb über den gesamten Bereich gleichmäßig wirken lässt, vom sanften Nachtlicht bis zur vollen Helligkeit ohne sichtbare Sprünge im unteren Dimmbereich. Die PWM-Frequenz stellst du in Stufen von 1 bis 16 kHz ein und passt sie damit an die Umgebung an, bis hin zu komplett flimmerfreiem Licht für Kameraeinsatz und empfindliche Augen. Was das im Alltag bedeutet, zeigt ein Blick in typische Einsatzorte: In der Wohnzimmerbeleuchtung wandert das Weiß über den Abend von neutral zu warm und folgt damit dem natürlichen Lichtverlauf, während zum Filmabend eine dezente Farbszene übernimmt. In der Heimkinobeleuchtung liefert der separate Weißkanal ein sauberes Bias-Licht hinter dem Bildschirm, das die Bildfarben nicht verfälscht, wie es RGB-Mischweiß schnell tut. Adressiert wird wahlweise automatisch über den DALI Master oder manuell über Display und Tasten direkt am Gerät. Gerade auf der Baustelle ist das Gold wert, denn du prüfst Anschlüsse und Funktionen sofort nach der Montage, lange bevor die eigentliche Systemprogrammierung ansteht.

Flaches Gehäuse für die Montage nah an der Lichtlinie

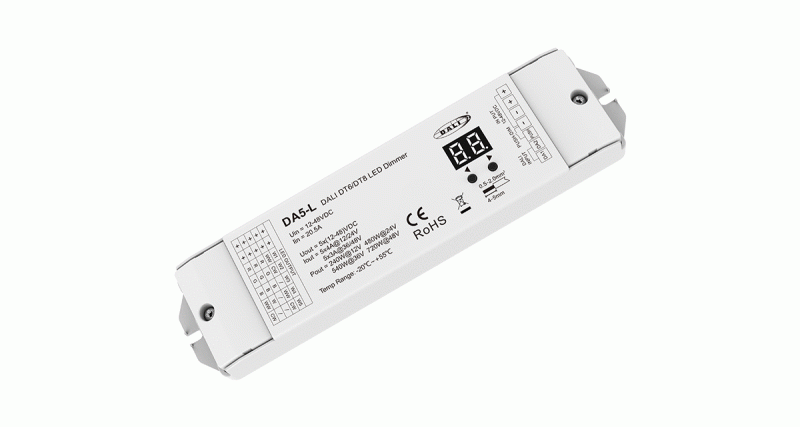

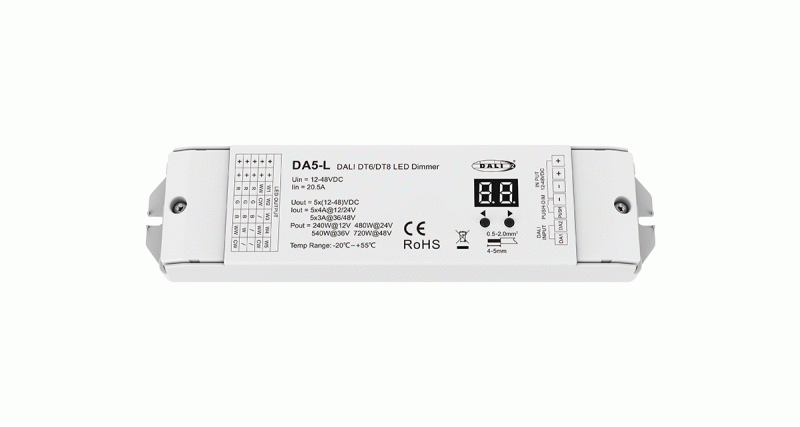

Der DA5-L kommt im flachen Aufbaugehäuse mit Befestigungsösen und wird dort verschraubt, wo das Licht entsteht: im Möbelkorpus, in der abgehängten Decke, im Hohlraum der Voute oder hinter der Blende des TV-Boards. Diese dezentrale Montage hat einen handfesten elektrischen Vorteil, denn kurze Wege zwischen Dimmer und Streifen halten den Spannungsfall auf der stromintensiven Lastseite klein, sodass Farben und Helligkeit über die gesamte Streifenlänge stabil bleiben. Zurück zur Steuerung läuft nur die dünne DALI-Leitung, die unempfindlich gegen Länge ist und sich unauffällig durch Wände und Hohlräume ziehen lässt. Bei fünf Adern zwischen Dimmer und RGBCCT Streifen ist die kurze Lastleitung auch schlicht eine Frage des sauberen Handwerks, denn je näher der Dimmer am Band sitzt, desto einfacher bleibt die Verdrahtung. Wer die Technik lieber zentral im Verteiler aufbaut, greift zum Hutschienen-Bruder, dem DA4-D DALI LED Dimmer mit vier Kanälen im DIN-Format. Für RGBCCT führt allerdings kein Weg am fünften Kanal vorbei, hier ist der DA5-L die richtige Wahl.

Push Dim, Stromversorgung und Absicherung

Über den Push-Eingang schließt du einen herkömmlichen Taster an und bedienst Helligkeit, Farbtemperatur oder Farbe direkt vor Ort, unabhängig vom Bus. Das ist die vertraute Bedienstelle an der Wand für alle, die keine App und kein Panel wollen, und zugleich eine praktische Rückfallebene: Das Licht funktioniert vom ersten Tag an, auch wenn das DALI System erst Wochen später programmiert wird. Die Lastversorgung übernimmt ein Konstantspannungsnetzteil aus der Kategorie 24V LED Netzteile, dimensioniert mit rund 20 Prozent Reserve über der Anschlussleistung der Streifen, damit es dauerhaft im effizienten Bereich arbeitet und nicht an der Leistungsgrenze läuft. Den kompletten Rechenweg mit Beispielen zeigt der Ratgeber LED Netzteil berechnen. Der Dimmer selbst liefert bei 12 und 24 V bis zu 4 A pro Kanal, bei 36 und 48 V je 3 A, in Summe also reichlich Leistung für großzügig bestückte Farbzonen. Schutzfunktionen gegen Kurzschluss, Überlast und Überhitzung sichern den Dauerbetrieb ab, sodass die Anlage auch dann zuverlässig durchläuft, wenn das Licht täglich viele Stunden in Betrieb ist.
