MiBoxer DL-X DALI 5-in-1 LED-Controller DT8 – Konstantspannung, 12–24 V DC, 6 A/Kanal, max. 20 A

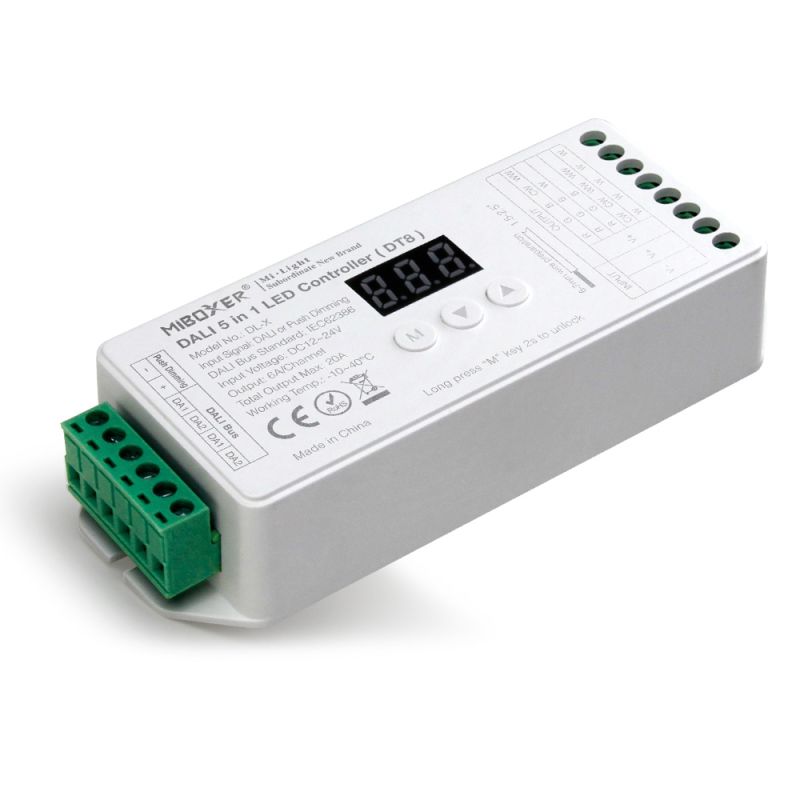

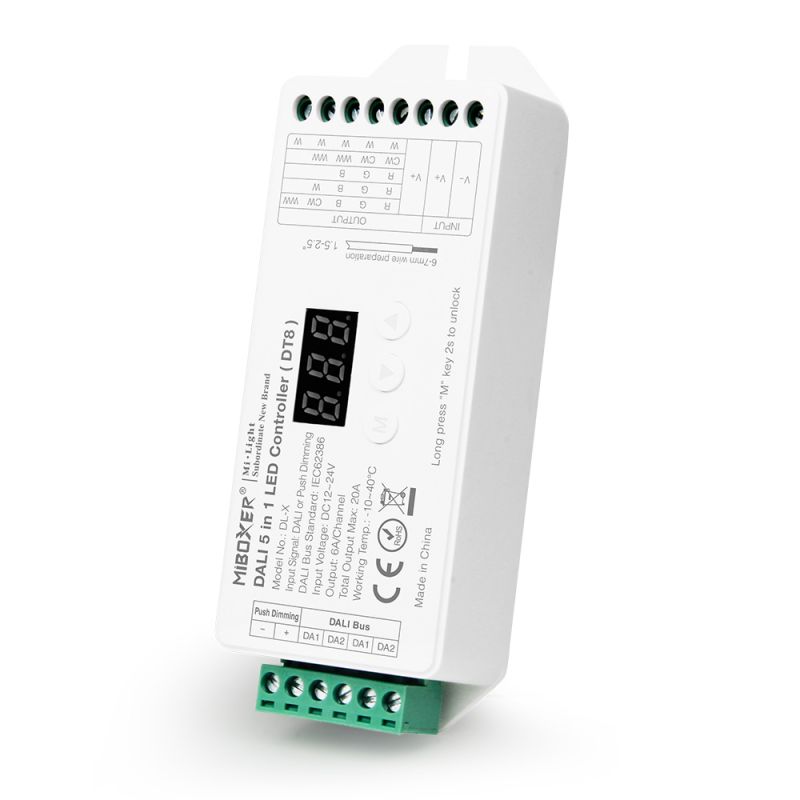

Der MiBoxer DL-X ist ein DALI-Empfänger für LED Streifen, ein 5-in-1-Controller nach dem DT8-Standard. Er sitzt zwischen dem DALI-Bus und dem Streifen, nimmt die DALI-Befehle entgegen und treibt das Band direkt mit Konstantspannung, 12 bis 24 Volt, 6 Ampere je Kanal und bis zu 20 Ampere gesamt. Fünf umschaltbare Ausgabemodi decken alle gängigen Streifentypen ab, von einfarbig bis RGBCCT. Als DT8-Gerät steuert er Farbe und Farbtemperatur über eine einzige DALI-Adresse, was die Einbindung in bestehende Anlagen einfach macht. Eine Digitalanzeige zeigt Adresse und Betriebszustand, und über einen Taster lässt sich das Licht auch ohne DALI-Master schalten und dimmen. So ersetzt ein einziges Aufbaugerät fünf verschiedene Controller. Die gesamte Auswahl finden Sie in der Kategorie LED DALI Controller.

Fünf Modi für jeden Streifentyp

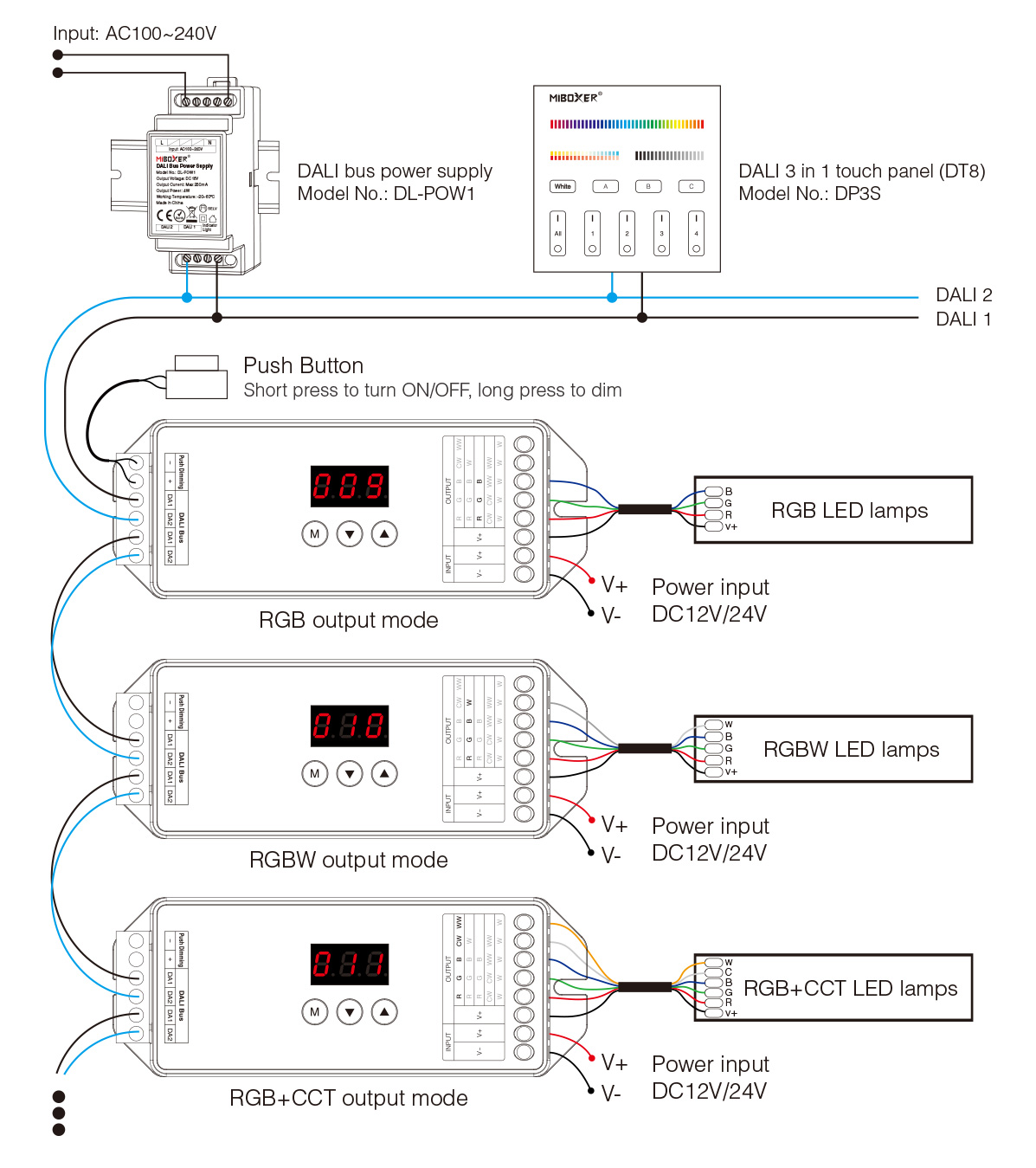

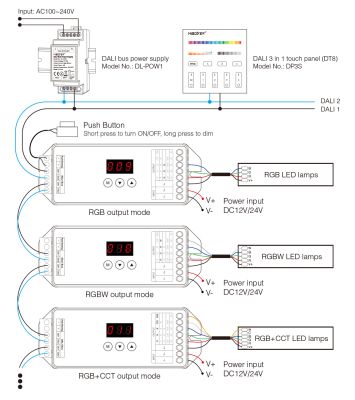

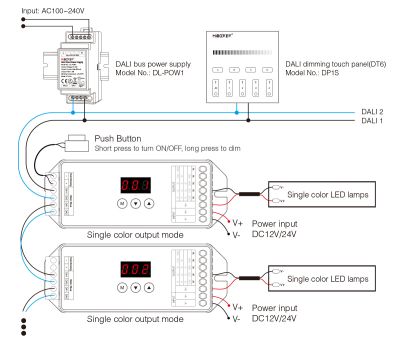

Der DL-X kennt fünf Ausgabemodi, die Sie direkt am Gerät umschalten. Im einfarbigen Modus läuft an einem Kanal ein einfarbiges COB-Band, etwa für indirekte Linien oder Arbeitslicht. Im Farbtemperatur-Modus steuern zwei Kanäle Warmweiß und Kaltweiß, im RGB-Modus drei Kanäle die Farbe, im RGBW-Modus zusätzlich ein Weißkanal. Alle fünf Kanäle nutzt der RGBCCT-Modus, in dem ein RGBCCT-Band Farbe und einstellbares Weiß zugleich liefert. Sie wählen einfach den Modus, der zu Ihrem Streifen passt, statt für jeden Typ ein eigenes Gerät zu kaufen. Pro Kanal trägt der DL-X 6 Ampere, in Summe bis zu 20 Ampere, und dimmt per PWM weich bis in die unteren Stufen. Gerade für indirekte Beleuchtung mit langen Bändern ist das eine flexible Basis.

DALI mit DT8 und Push-Dimming

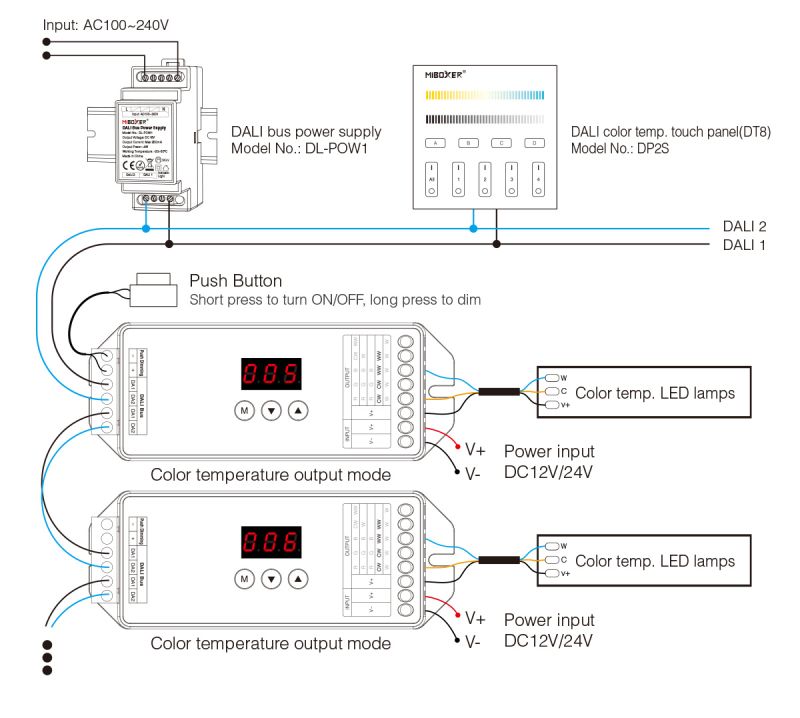

In der DALI-Anlage meldet sich der DL-X als DT8-Gerät an und belegt nur eine einzige Kurzadresse, statt für jeden Kanal eine eigene. Das spart Adressen auf der Linie und hält die Anlage übersichtlich; Gruppenadressen ordnen ihn zusätzlich einer Zone zu. Die Digitalanzeige zeigt die eingestellte Adresse und signalisiert, ob ein DALI-Signal anliegt, was die Inbetriebnahme erleichtert. Neben dem Bus versteht der DL-X auch Push-Dimming: Ein einfacher Taster am Eingang schaltet das Licht mit kurzem Druck und dimmt es mit langem Druck, ganz ohne DALI-Master. Wie das verdrahtet wird, zeigt unser Ratgeber zum Schalten und Dimmen per Taster. Damit der Bus überhaupt Spannung führt, gehört ein Bus-Netzteil wie die DL-POW1 auf die Linie.

Licht von Warmweiß bis zur vollen Farbe

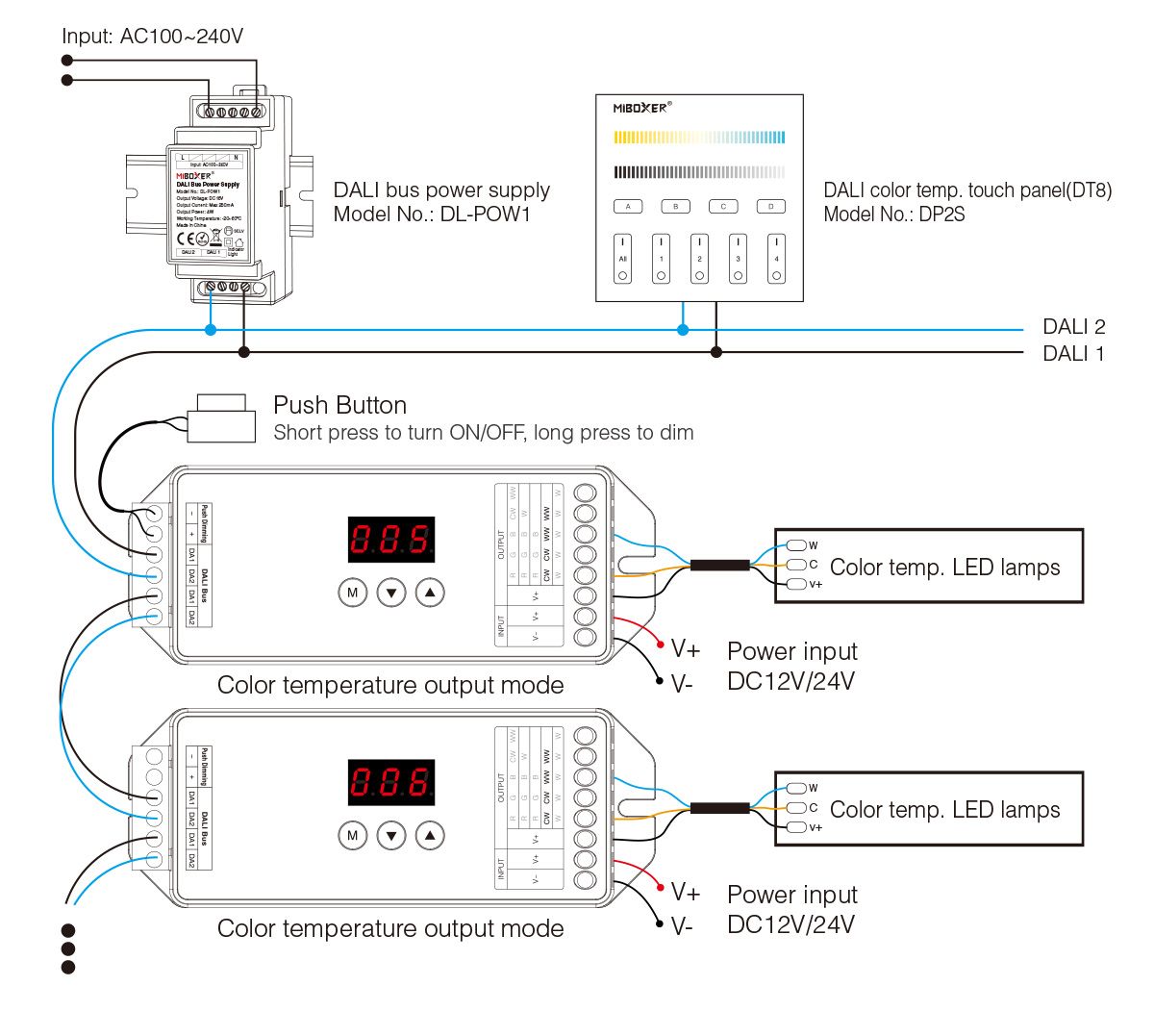

Welches Licht am Ende entsteht, hängt vom Modus und vom Band ab. Im Farbtemperatur-Modus mischt der DL-X Warmweiß und Kaltweiß stufenlos, sodass ein CCT-Band von gemütlich warm bis sachlich kühl läuft. In den Farbmodi steuert er das volle RGB-Spektrum, auf Wunsch ergänzt um einen eigenen Weißkanal, wie ihn ein RGBW-Band mitbringt. Weil DT8 Farbe und Farbtemperatur als genormte Werte überträgt, ruft eine DALI-Szene später genau denselben Ton wieder auf. Die Dimmkurve stellen Sie auf linear oder logarithmisch, dazu glättet eine Soft-Dimm-Funktion die Übergänge. Welcher Weißton zu welchem Raum passt, erklärt unser Ratgeber zur Lichtfarbe.

Netzteil, Bus und Montage

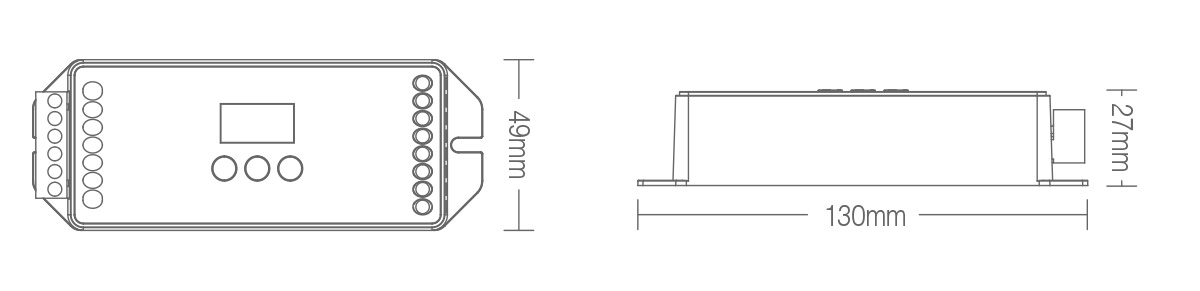

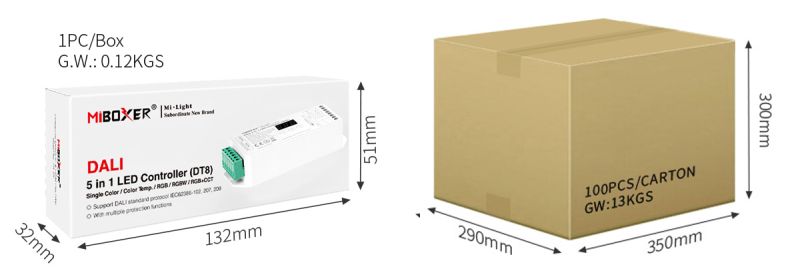

Weil der DL-X mit Konstantspannung arbeitet, versorgt ein 24-Volt-Netzteil den Streifen, ausgelegt auf dessen Gesamtleistung. Für kurze Strecken genügt das Snappy SS75 mit 75 Watt. Mittlere Installationen deckt das Snappy SS150 mit 150 Watt ab. Für große Anlagen oder feuchte Umgebungen bietet sich das Mean Well HLG-480H mit 480 Watt in IP65 an. Planen Sie die Leistung mit etwas Reserve, damit das Band über die ganze Länge gleichmäßig hell bleibt. Der DL-X selbst wird als Aufbaugerät verschraubt und über Klemmen verdrahtet; mit 27 x 49 x 130 Millimetern findet er neben dem Netzteil Platz. Im LED Aluprofil verlegt, leuchtet der Streifen gleichmäßig und bleibt kühl. Schutzschaltungen gegen Verpolung, Kurzschluss und Überlast sichern den Betrieb. Bei der Auslegung helfen wir gern über WhatsApp.
