DALI DMX Wandler DMC – 12–48 V DC, Konverter für LED-Steuerung

DALI DMX Konverter als Gateway zwischen Gebäudeautomation und Lichttechnik

Der DMC DALI/DMX Signal-Konverter ist eine professionelle Schnittstelle zur flexiblen Integration von DALI- und DMX512-Lichtsteuerungssystemen. Das Gerät wird über eine 12–48 V DC Hilfsspannung versorgt und dient ausschließlich der Signalwandlung zwischen den beiden Protokollen, nicht zur Versorgung von LED-Streifen. Durch sein kompaktes Gehäuse zur Hutschienenmontage (TS35) eignet sich der DMC ideal für den Einbau in Verteilerschränken oder Steuergehäusen und damit für den professionellen Einsatz in Gebäudeautomation, Lichtinstallationen im Gewerbebereich oder bei der Nachrüstung bestehender Systeme.

Zwei Lichtwelten in einem System vereint

Das Gerät ermöglicht den bidirektionalen Austausch von Steuerbefehlen – sowohl von DALI zu DMX als auch umgekehrt. Über Tasten an der Geräteoberseite wird der jeweilige Betriebsmodus festgelegt. Eine LED-Statusanzeige zeigt den aktuellen Zustand und Konfigurationsfortschritt an.

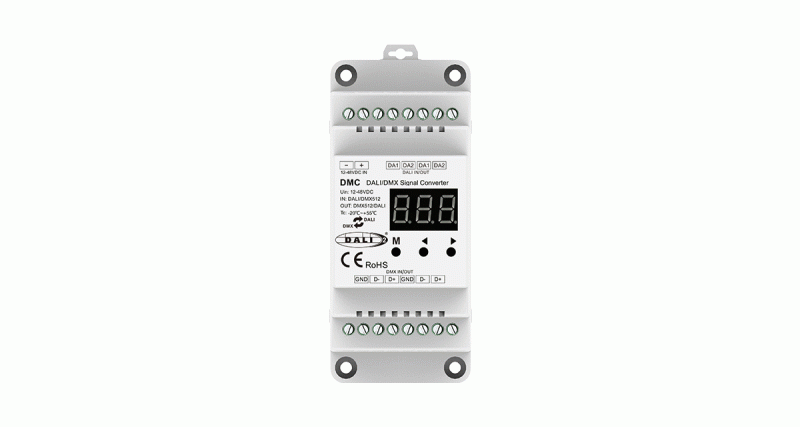

Konfiguration direkt am Gerät über das integrierte Display

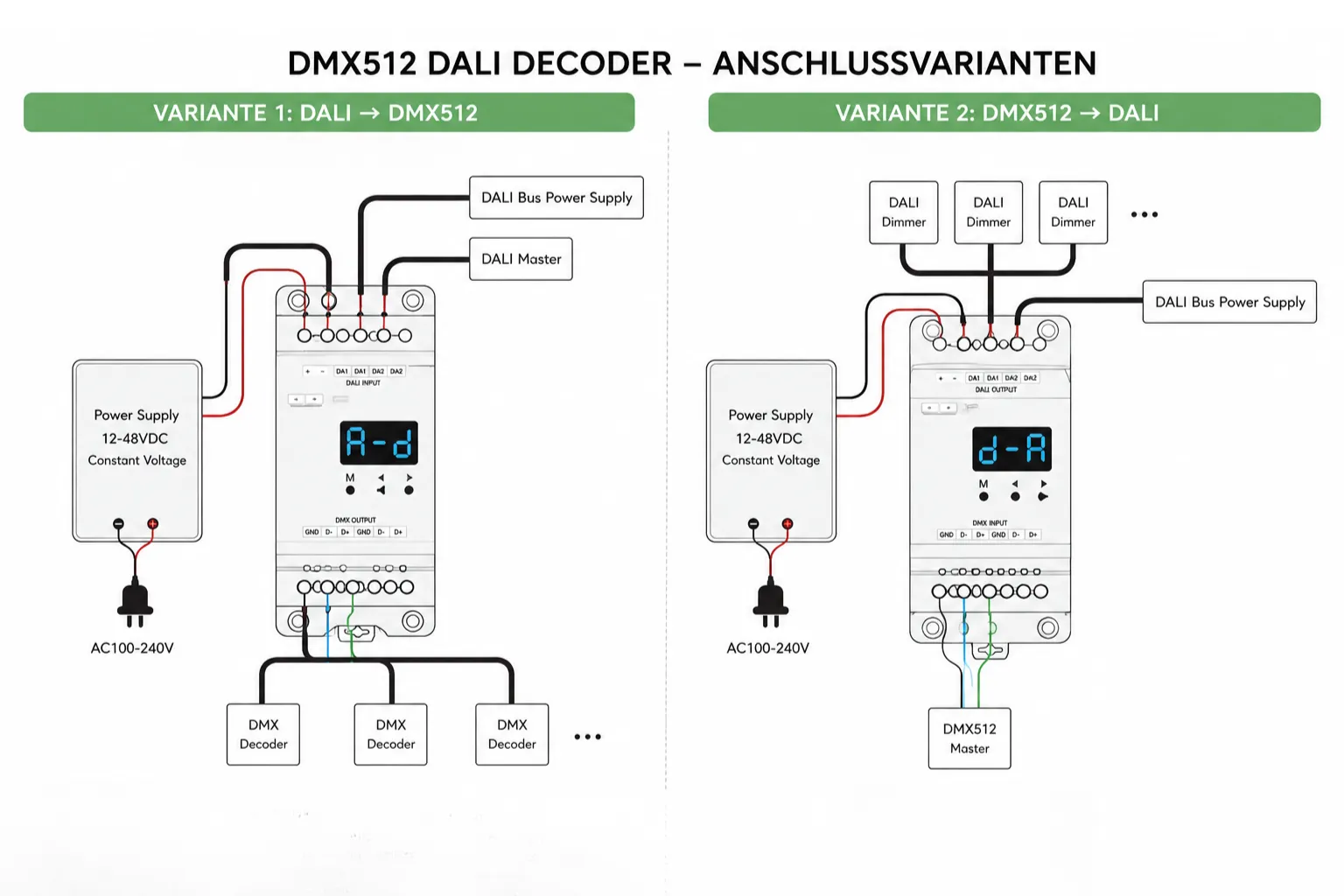

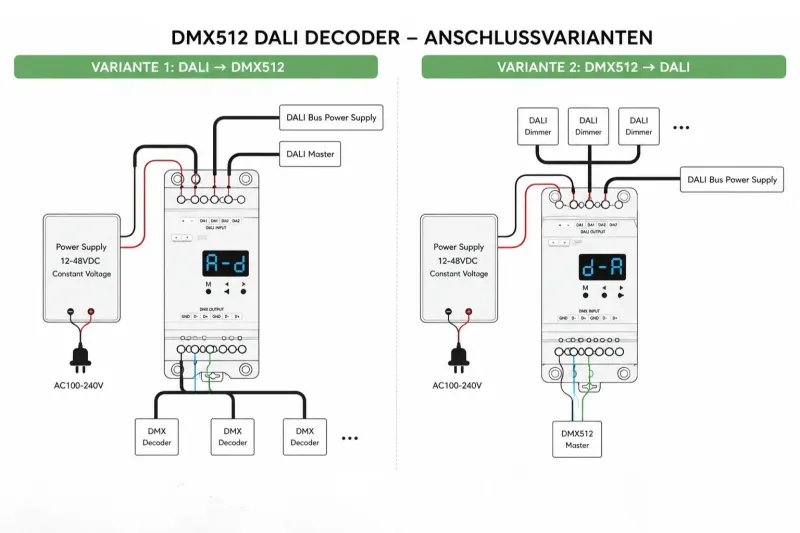

Im Modus DALI → DMX512 empfängt der DMC Steuerbefehle von einem DALI-Master und wandelt sie in DMX-Daten um. Umgekehrt kann im Modus DMX512 → DALI ein DMX-Signal genutzt werden, um DALI-Leuchten gezielt anzusprechen. Dabei ist die Kanalanzahl frei konfigurierbar von 1 bis 64, was eine präzise Anpassung an nahezu jede Systemarchitektur erlaubt. Auch die Startadressen für beide Protokolle lassen sich definieren – bei DALI im Bereich von A00 bis A63, bei DMX im Bereich von 001 bis 512.

Die Konfiguration erfolgt ohne zusätzliche Software, direkt am Gerät über eine intuitive Tastenkombination. Der DMC unterstützt sowohl Broadcast-Steuerung als auch die gezielte Ansteuerung einzelner Kanäle und eignet sich somit für einfache wie auch komplexe Setups mit mehreren Zonen oder Farbgruppen.

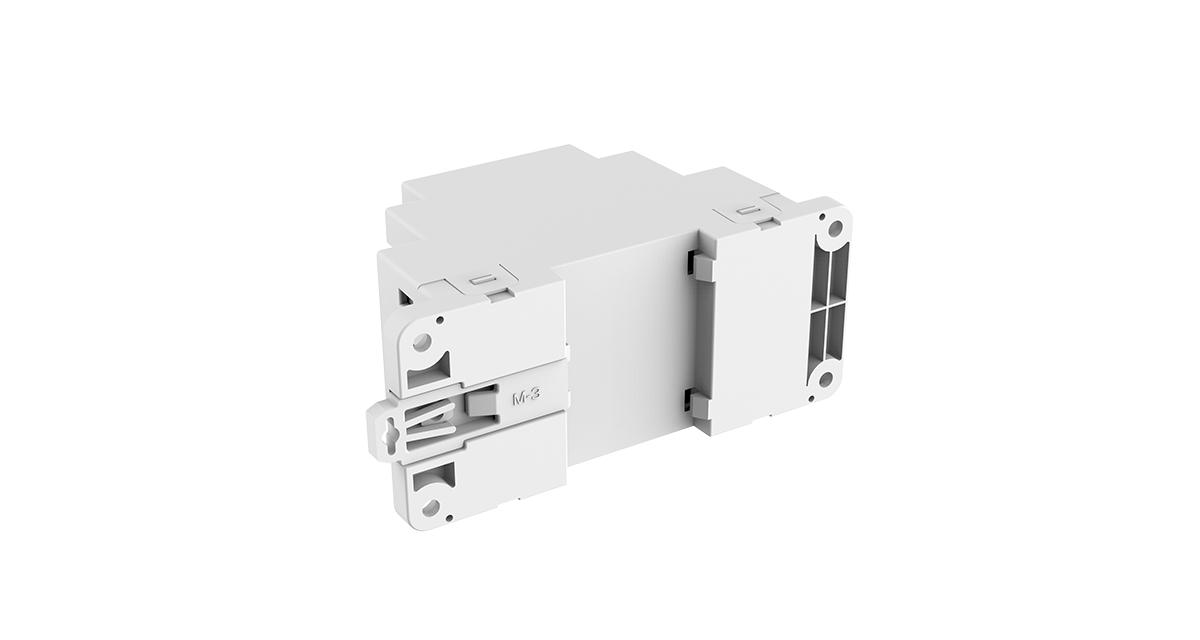

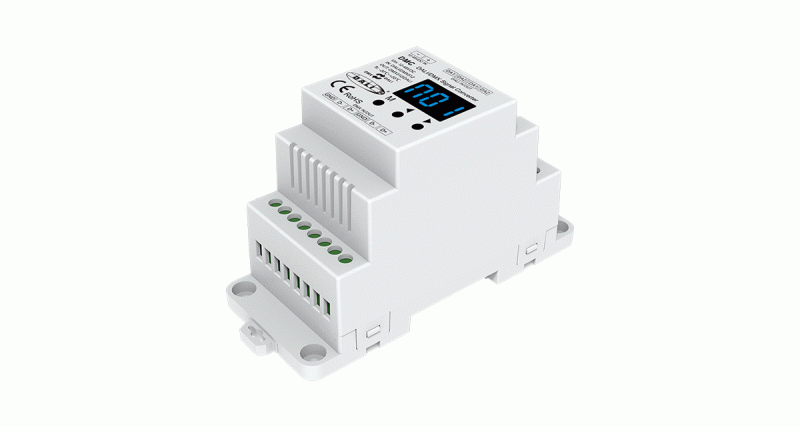

Kompakte Hutschienenmontage für den Schaltschrank

Das Gerät verfügt über integrierte Schutzfunktionen gegen Kurzschluss, Überlast und Überhitzung, die den zuverlässigen Dauerbetrieb in anspruchsvollen Umgebungen absichern. Dank seiner kompakten Bauweise ist der DMC problemlos in Schaltschränken, Leuchtennischen oder Steuerzentralen unterzubringen.

Das passende Umfeld für den Protokollwandler

Als Gateway zwischen DALI und DMX arbeitet der DMC am besten im Verbund mit den passenden Systemkomponenten. Auf der DALI Seite übernimmt ein LED DALI Controller 12-48V die direkte Ansteuerung von LED Streifen in der Grundbeleuchtung, während der Konverter die Befehle für die DMX Ebene übersetzt. So entsteht eine durchgängige Anlage, in der Gebäudeautomation und Effektlicht aus einer Steuerung bedient werden – vom Hotelrestaurant über den Veranstaltungssaal bis zur Kirchenbeleuchtung. Wie solche Lichtkonzepte in der Praxis aussehen, zeigt unsere Themenwelt Gastronomiebeleuchtung.

Downloads "DMC DALI/DMX Signal-Konverter – 12–48 V DC, Protokollwandler für LED-Steuerung in Smart-Lighting-Systemen"

Abmessungen:	67x48x110 mm
Adressen:	DALI A00-A63, DMX 001-512
Besonderheit:	DALI ↔ DMX Signalumwandlung (beidseitig)
Betriebstemperaturbereich:	-30 °C bis +55 °C
Farbe:	Weiß
Garantiezeit:	2 Jahre
Gewicht:	0,2 kg
Klemmen:	Schraubklemmen
Material:	Kunststoff
Montageart:	Hutschiene
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überhitzung, Überlast
Spannung:	DC12~48V
Steuerungsmethode:	DALI 2, DMX
TYP:	Signalwandler
Zertifikate:	CE, EMC, LVD, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Der Konverter übersetzt Steuerbefehle aus der DALI Gebäudeautomation in das DMX512 Protokoll der Lichttechnik. Damit lassen sich DMX Komponenten wie Dimmer, Decoder oder Effektgeräte direkt aus der zentralen Gebäudesteuerung bedienen, ohne ein zweites Bediensystem zu installieren. Szenen, die in der DALI Steuerung hinterlegt sind, steuern so auch die DMX Beleuchtung.

Nein, der DMC ist ein reiner Signalwandler und gibt keine Lastströme aus. Er übersetzt DALI Befehle in ein DMX512 Signal, das anschließend von einem DMX Empfänger in die eigentliche Ansteuerung umgesetzt wird. Für den Anschluss von LED Streifen kombinieren Sie den Konverter mit einem LED DMX Controller 12-48V, der die PWM Dimmung der angeschlossenen Streifen übernimmt.

Ja. Der DALI Bus arbeitet mit einer eigenen Busspannung, die von einer DALI Busspannungsversorgung bereitgestellt wird, denn der Konverter speist den Bus nicht. Der DMC selbst wird mit 12 bis 48 V DC versorgt und teilt sich in vielen Installationen die Spannungsquelle mit den übrigen Komponenten im Verteiler, etwa über ein Hutschienen LED Netzteil.

Die Kanalanzahl ist frei konfigurierbar von 1 bis 64 Kanälen. Die Startadressen wählen Sie auf beiden Seiten unabhängig: im DALI Bereich von A00 bis A63, im DMX Universum von 001 bis 512. Damit fügt sich der Konverter flexibel in bestehende Adresspläne ein. Die Einstellung erfolgt in wenigen Schritten über das integrierte Display am Gerät.

Ein Gateway verbindet den DALI Bus allgemein mit einem übergeordneten System, etwa KNX oder einer IP basierten Gebäudesteuerung. Der DMC ist ein spezialisiertes Gateway für genau eine Richtung: Er übersetzt DALI Befehle in das DMX512 Protokoll der Licht- und Bühnentechnik. Ist Ihre Anlage DALI seitig geplant und soll DMX Komponenten einbinden, ist der Konverter die direkte Lösung ohne zusätzliche Systemebene.

Überall dort, wo Gebäudeautomation und Effektbeleuchtung zusammentreffen: in Hotels und Gastronomie mit DALI Grundbeleuchtung und farbiger DMX Akzentbeleuchtung, in Veranstaltungsräumen, Theatern und Kirchen mit zentraler Gebäudesteuerung, oder im Messe- und Ladenbau. Inspiration für solche Projekte finden Sie in unserer Themenwelt Messebeleuchtung.
