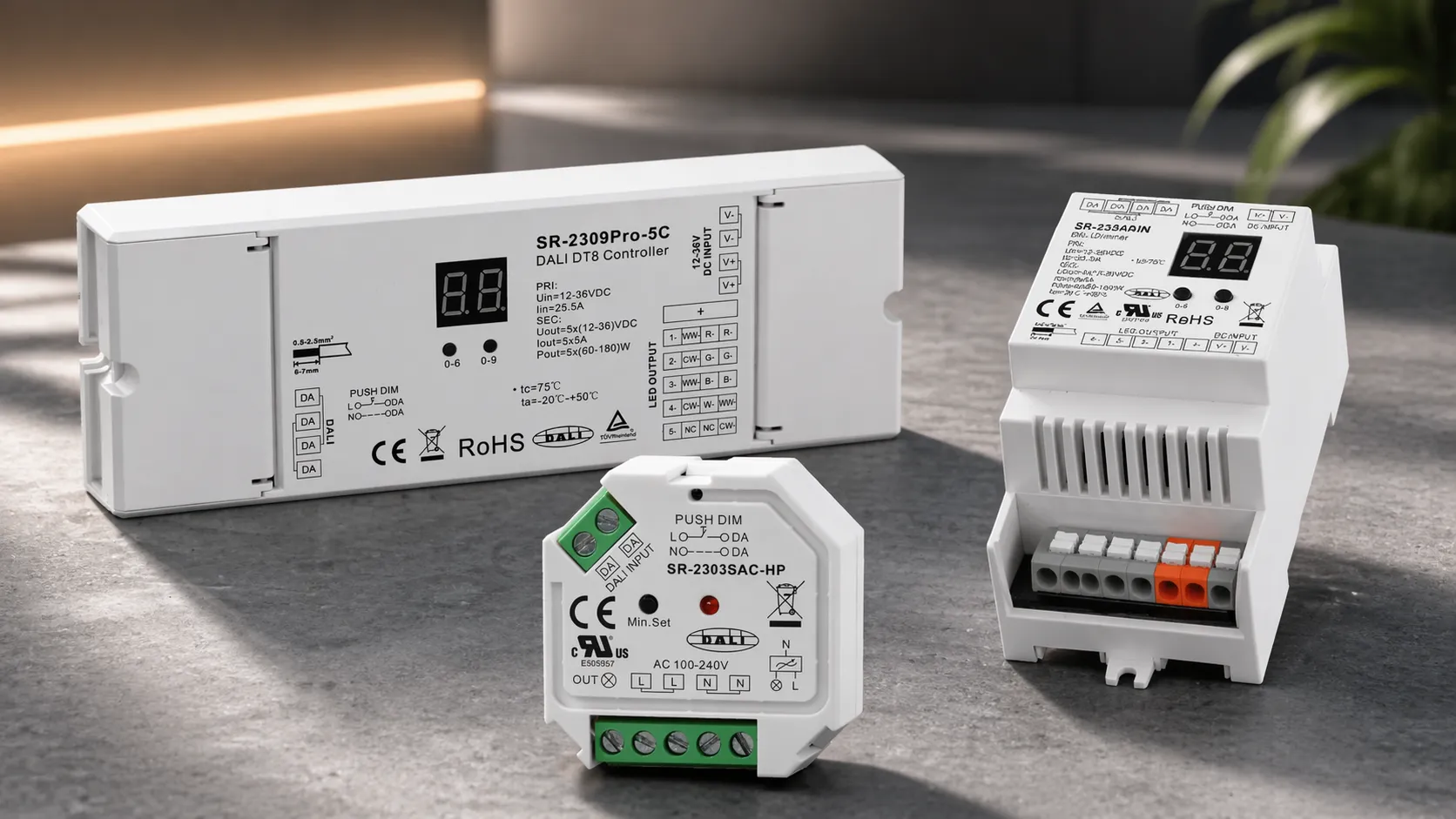

LED DALI Controller - intelligente Lichtsteuerung für die Gebäudeautomation

LED DALI Controller bilden die Schnittstelle zwischen einem DALI-Bus und den LED Leuchtmitteln. Sie empfangen DALI-Befehle und setzen diese in PWM-Signale oder Triac-Dimmsignale um – je nach Controllertyp und Anwendung. DALI ist als offener, herstellerübergreifender Standard speziell für die Gebäudebeleuchtung entwickelt worden und bietet Funktionen, die in der modernen Gebäudeautomation unverzichtbar sind: individuelle Adressierung jeder einzelnen Leuchte, bidirektionale Kommunikation, Statusrückmeldung und Gruppensteuerung.

Welche DALI Controller-Typen gibt es – und wann brauche ich welchen?

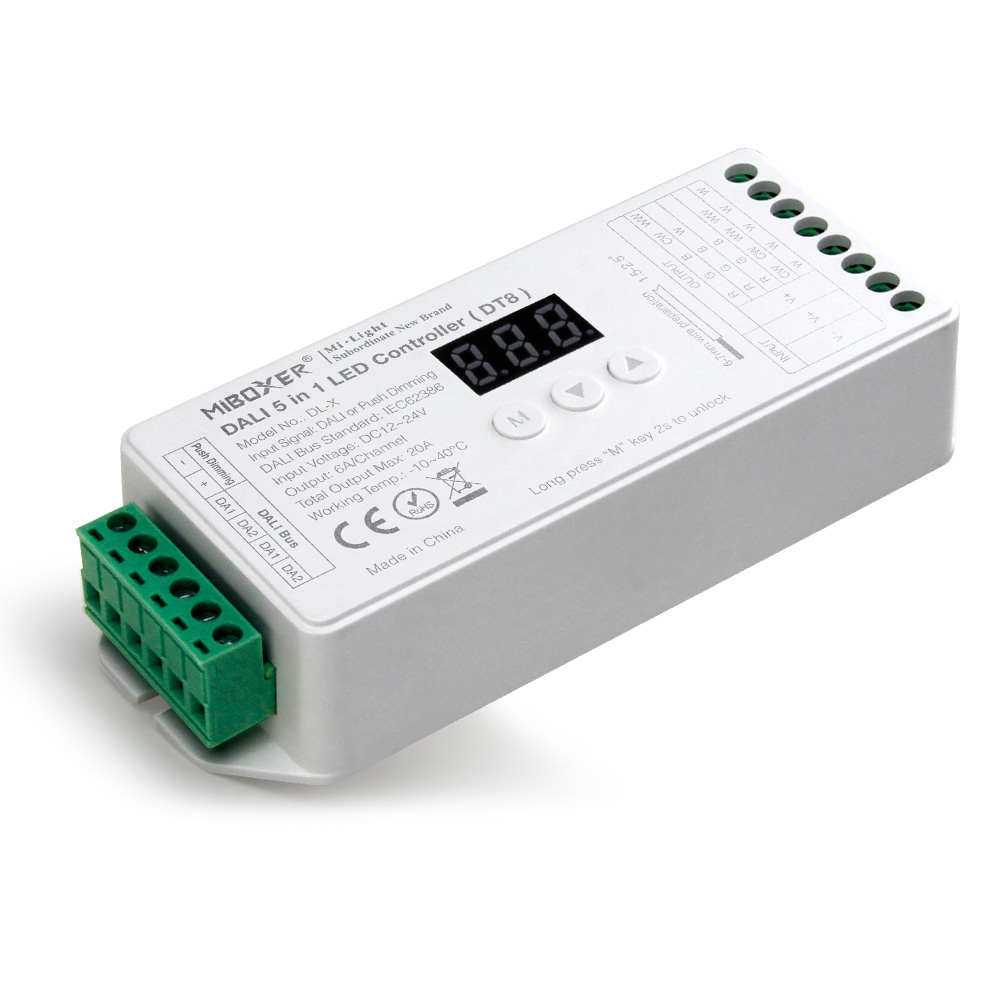

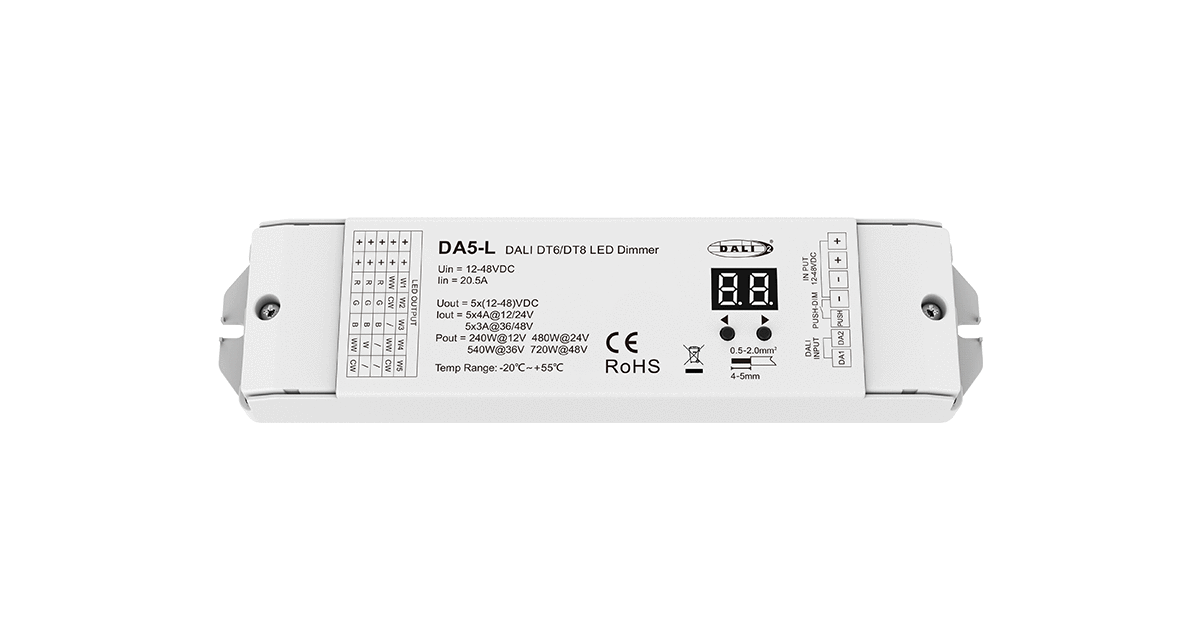

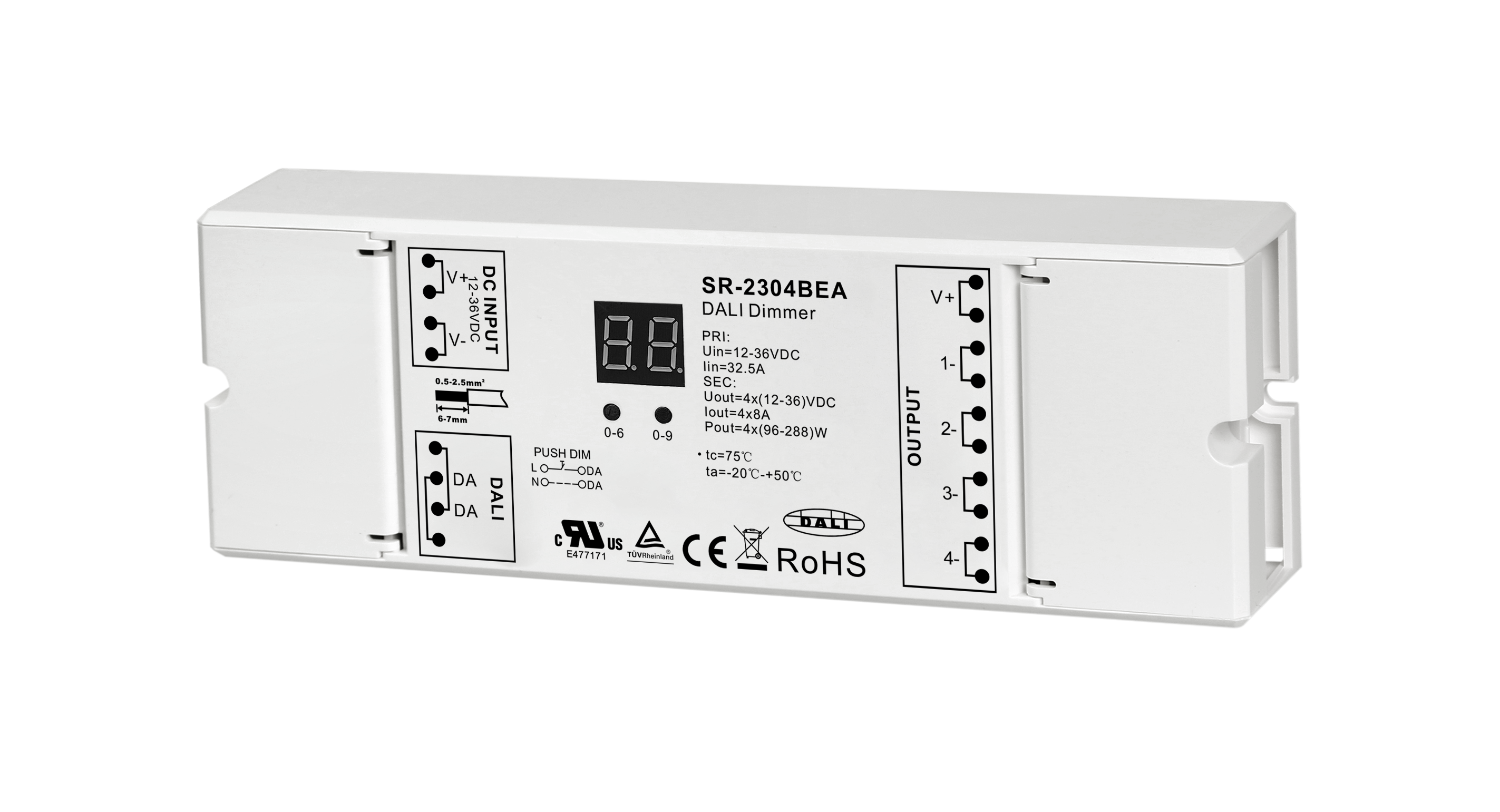

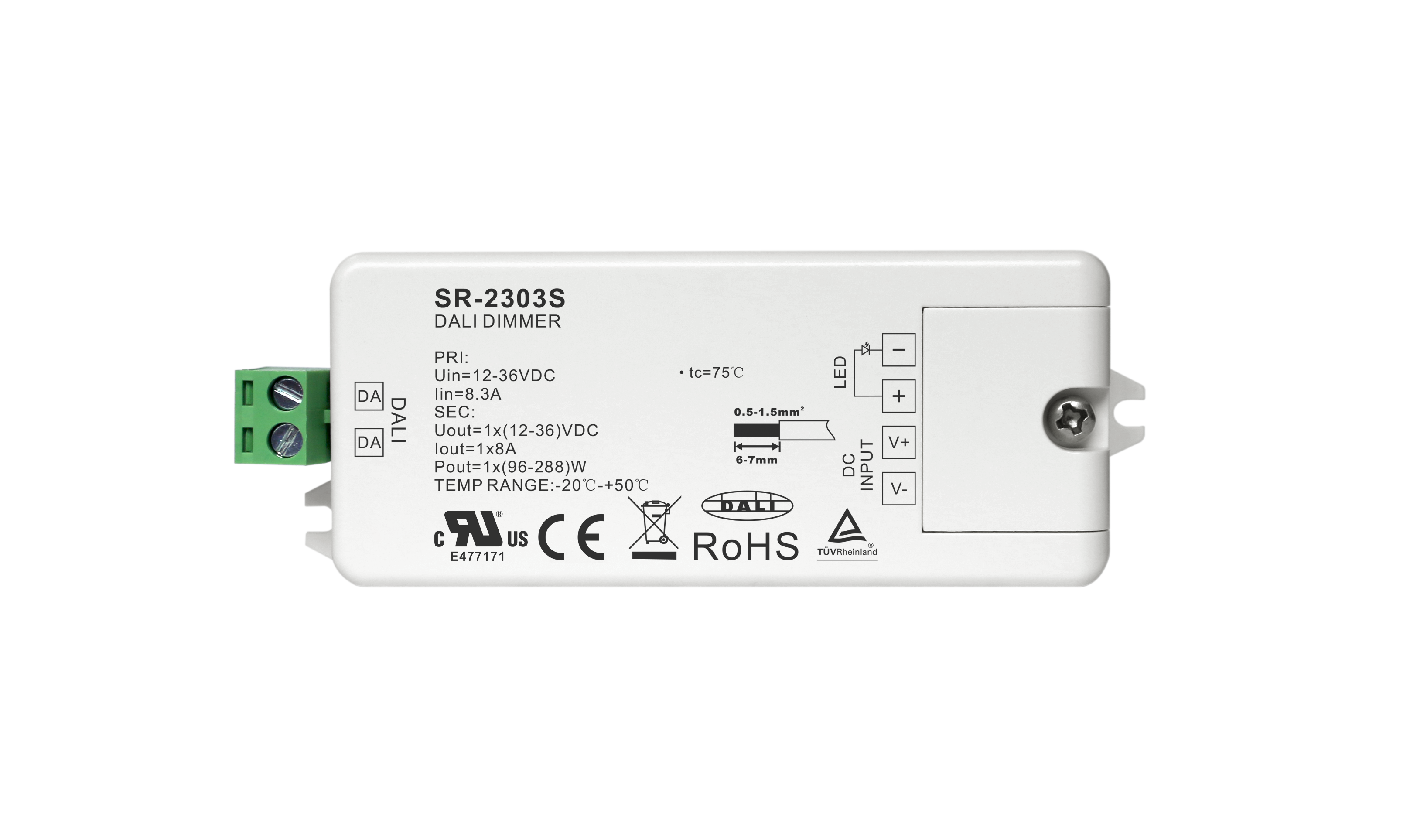

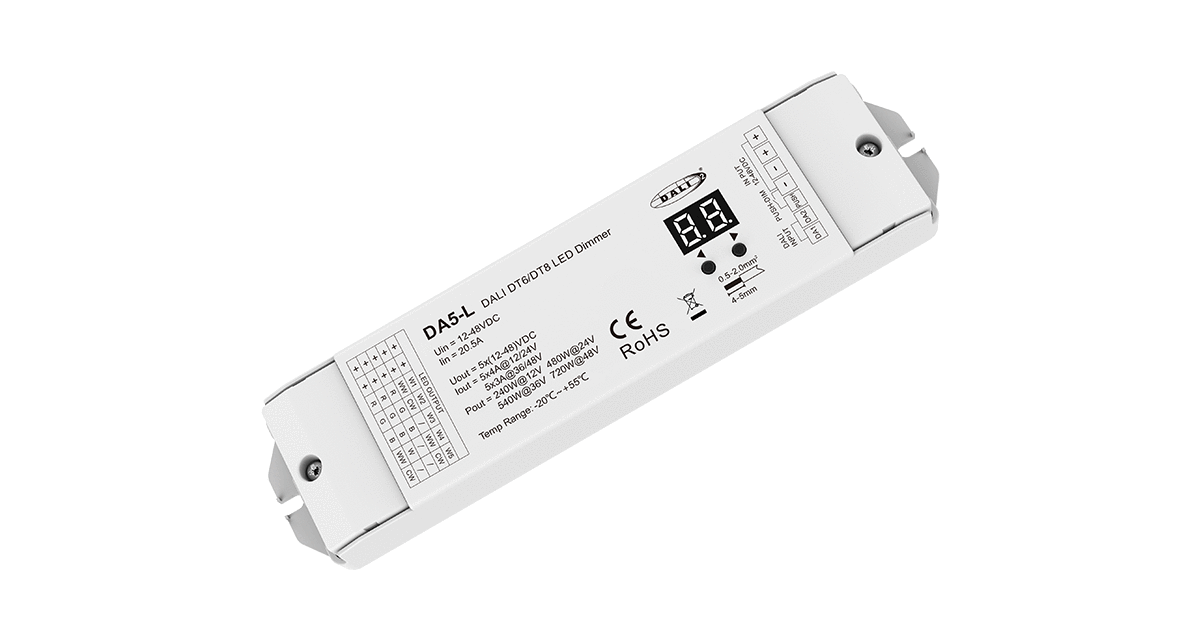

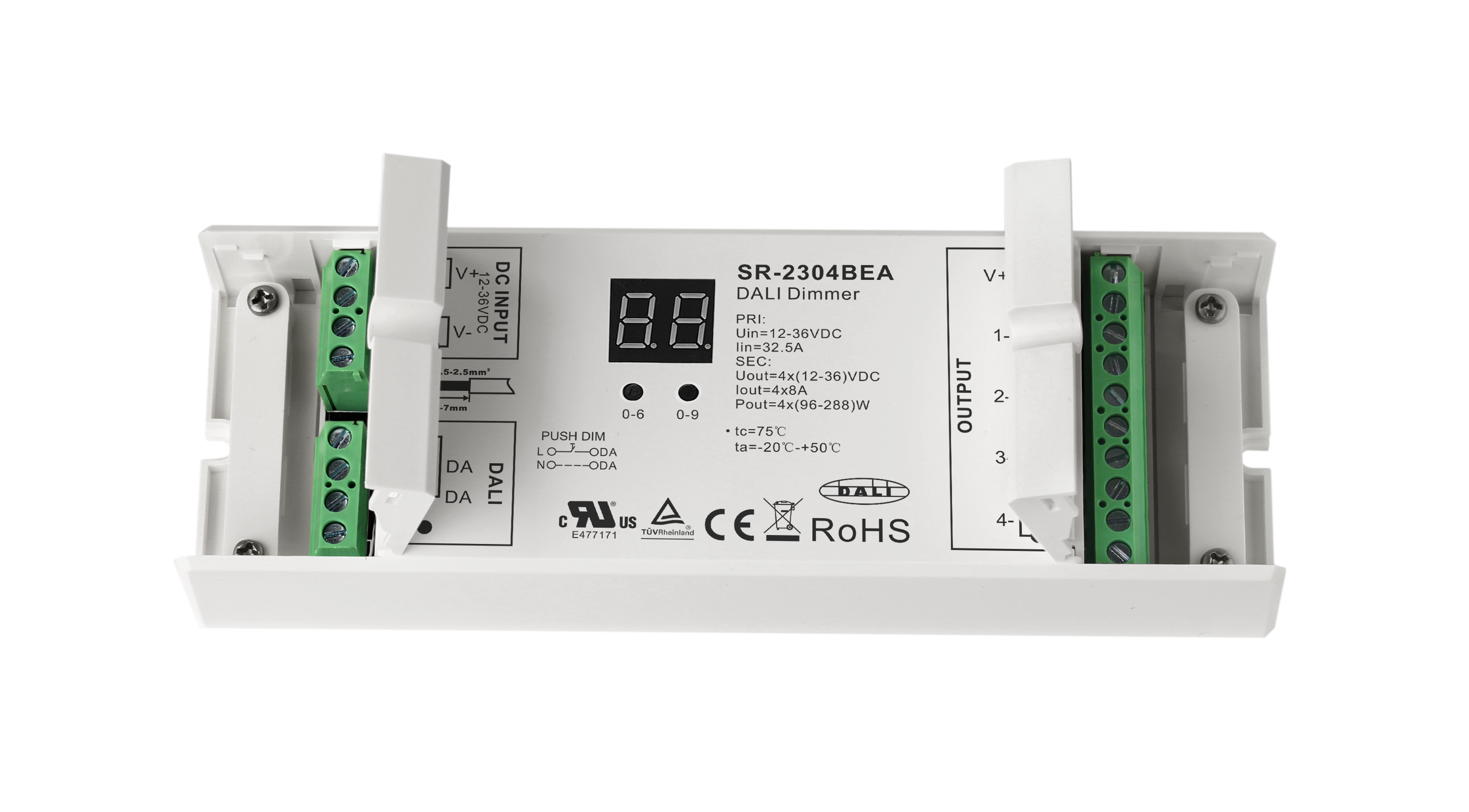

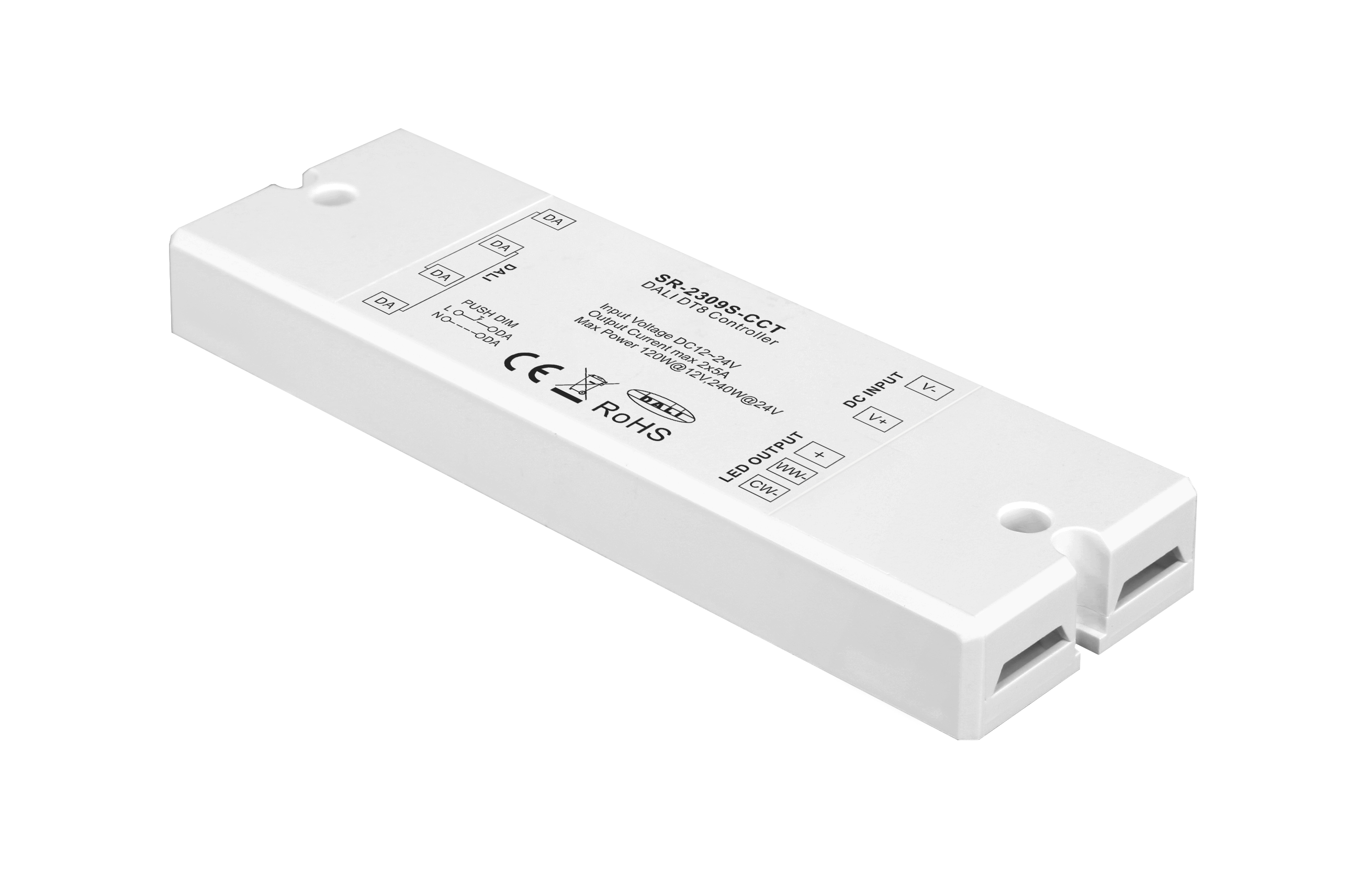

DALI Controller 12–48V DC – DALI Decoder für Konstantspannungs-LEDs

Diese DALI Decoder werden zwischen ein LED Netzteil und die LED Verbraucher geschaltet und wandeln DALI-Befehle in ein PWM-Signal um, das Helligkeit und Farbe der angeschlossenen LED Streifen oder LED Module regelt. Verfügbar in zwei DALI Device Types:

DT6 (Device Type 6) – für einfarbige LED Anwendungen. Der Controller steuert einen einzelnen Kanal und regelt ausschließlich die Helligkeit. Ideal für einfarbige LED Streifen und LED Downlights.

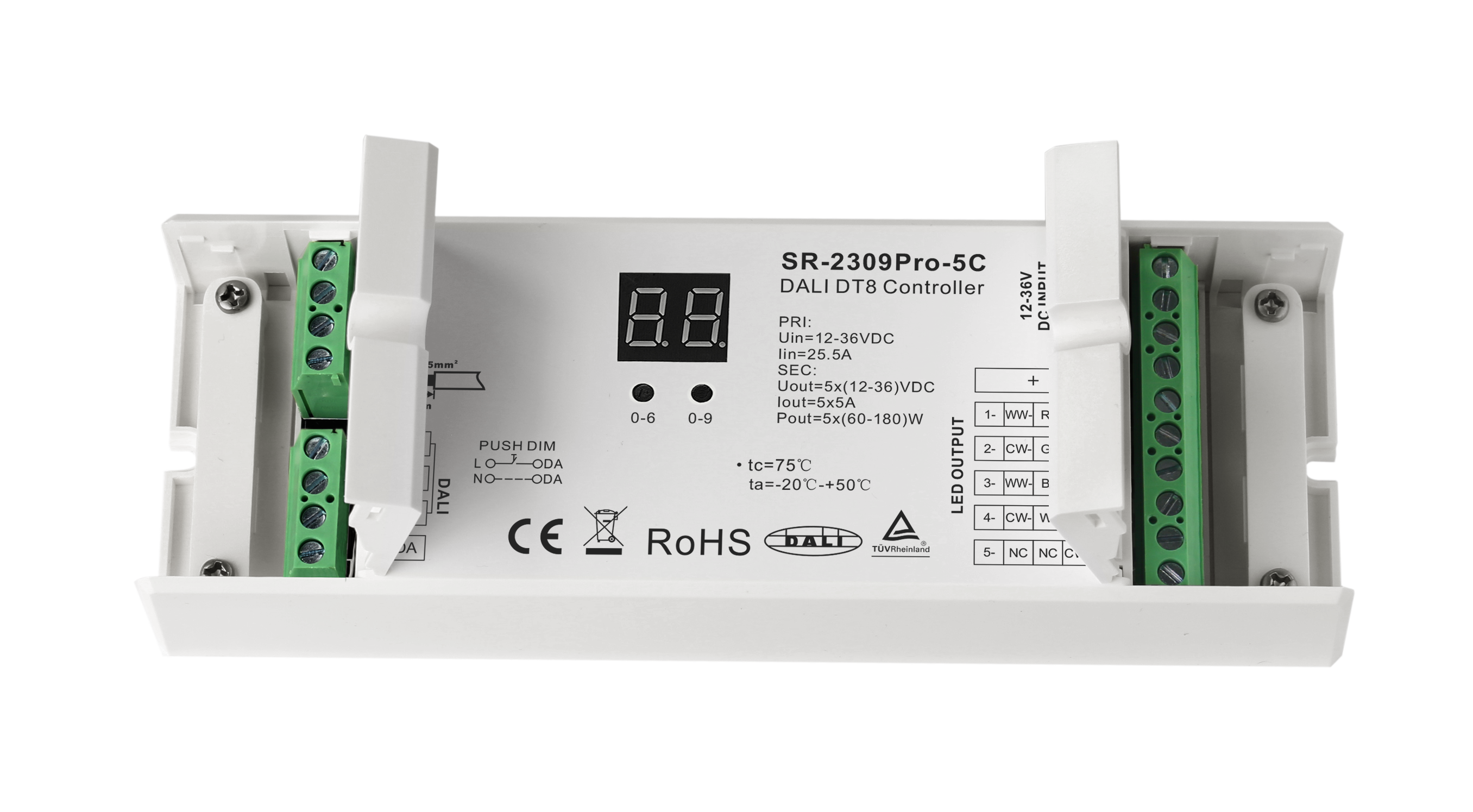

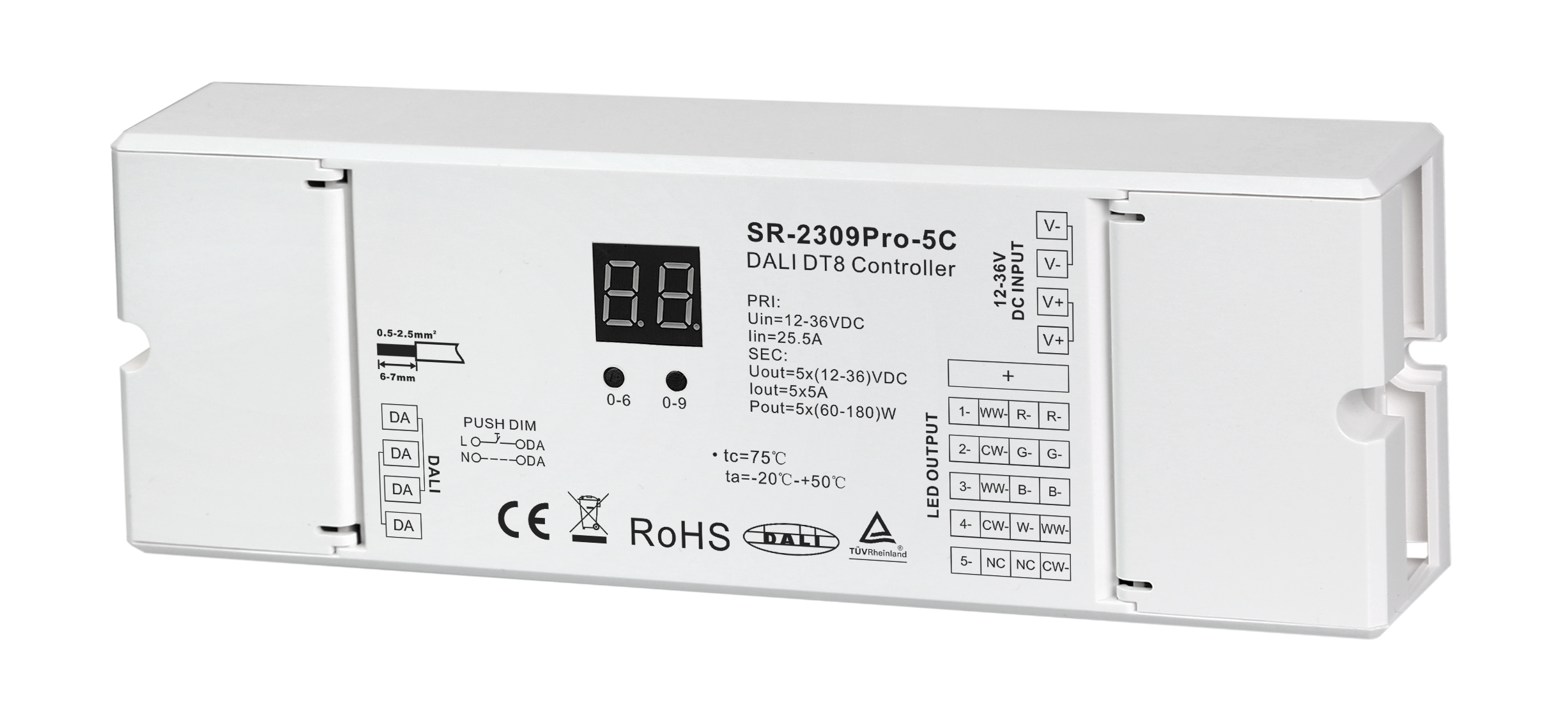

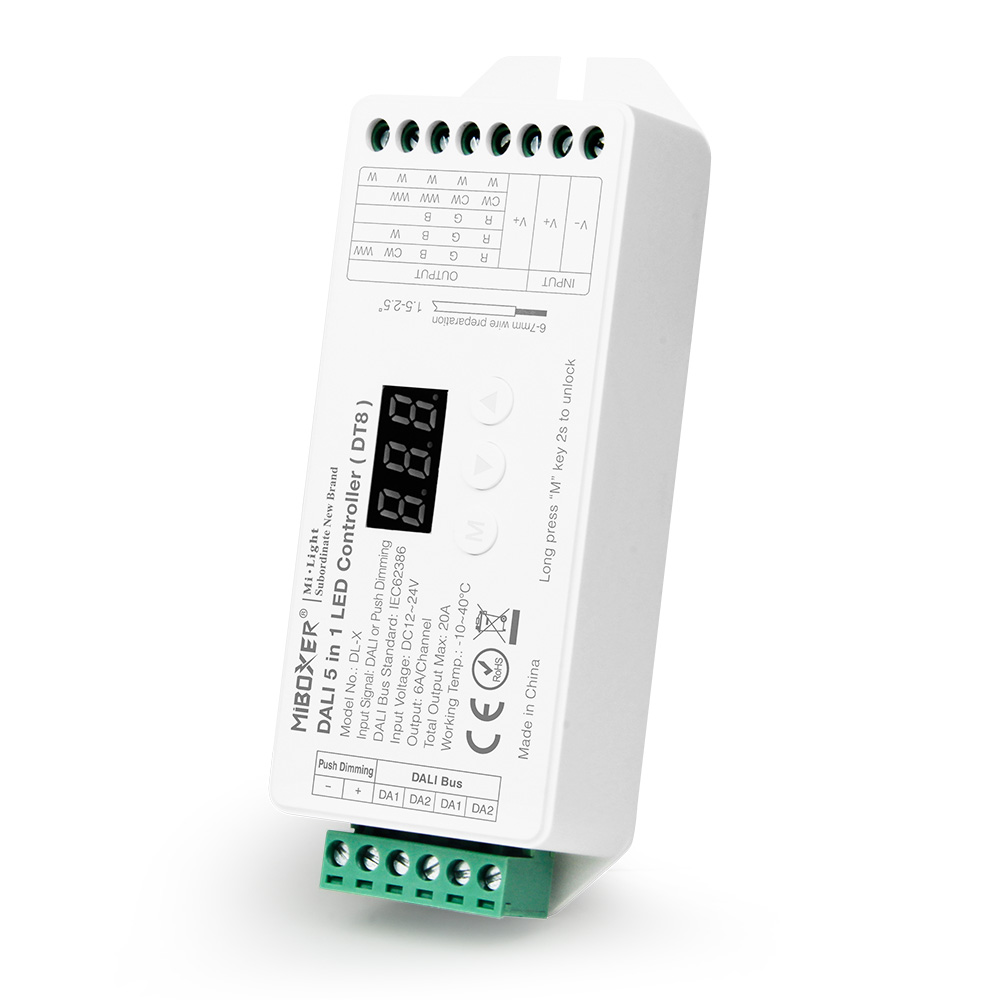

DT8 (Device Type 8) – für farbsteuerbare LED Anwendungen. DT8 Controller steuern mehrere Kanäle und ermöglichen die Regelung von Farbtemperatur (CCT), RGB-Farben oder RGBW. Ideal für CCT, RGB und RGBW LED Streifen.

Spannungsbereich 12–48V DC. Viele Modelle unterstützen Push-Dim (Tastdimmfunktion) als alternative Bedienungsoption neben dem DALI-Bus.

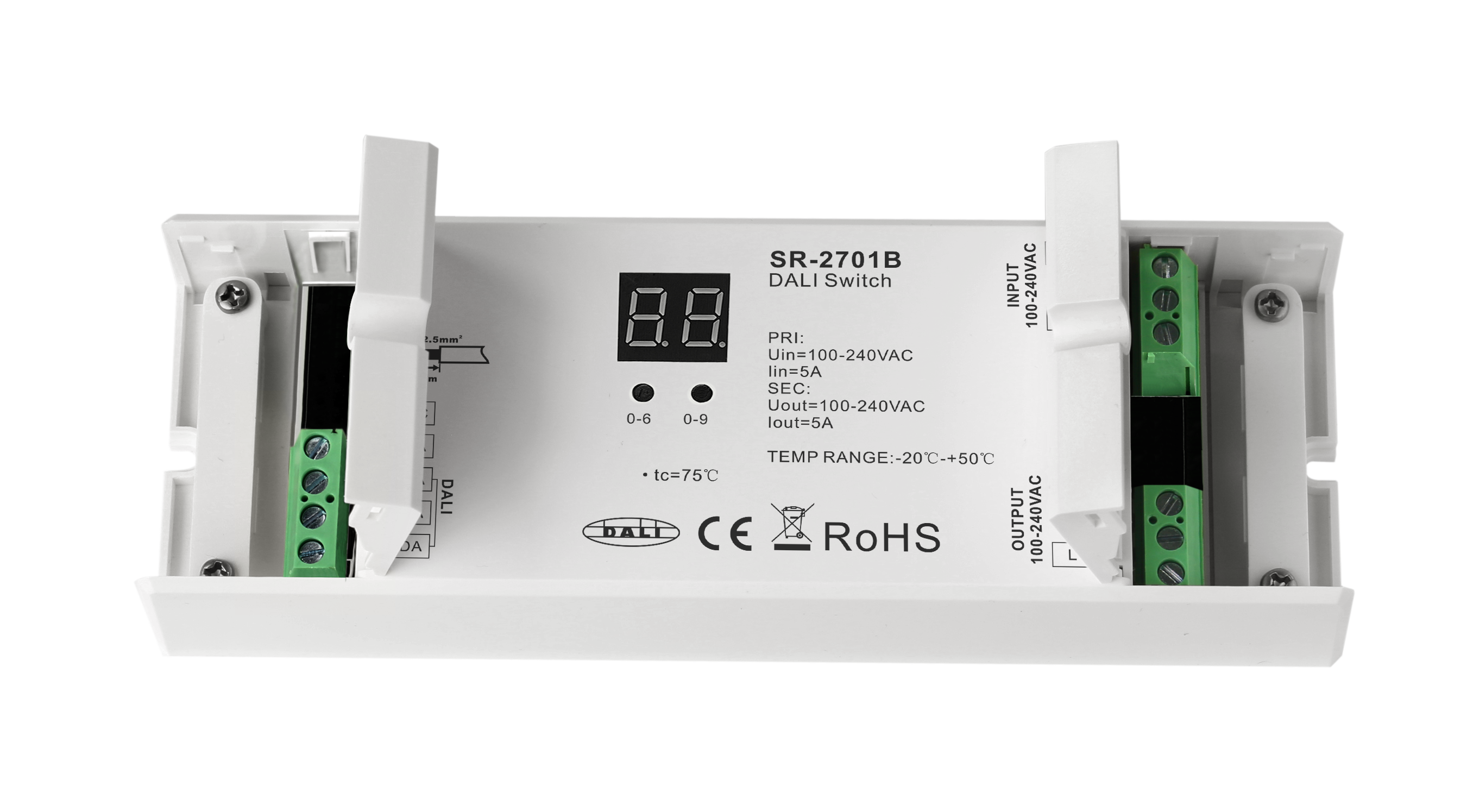

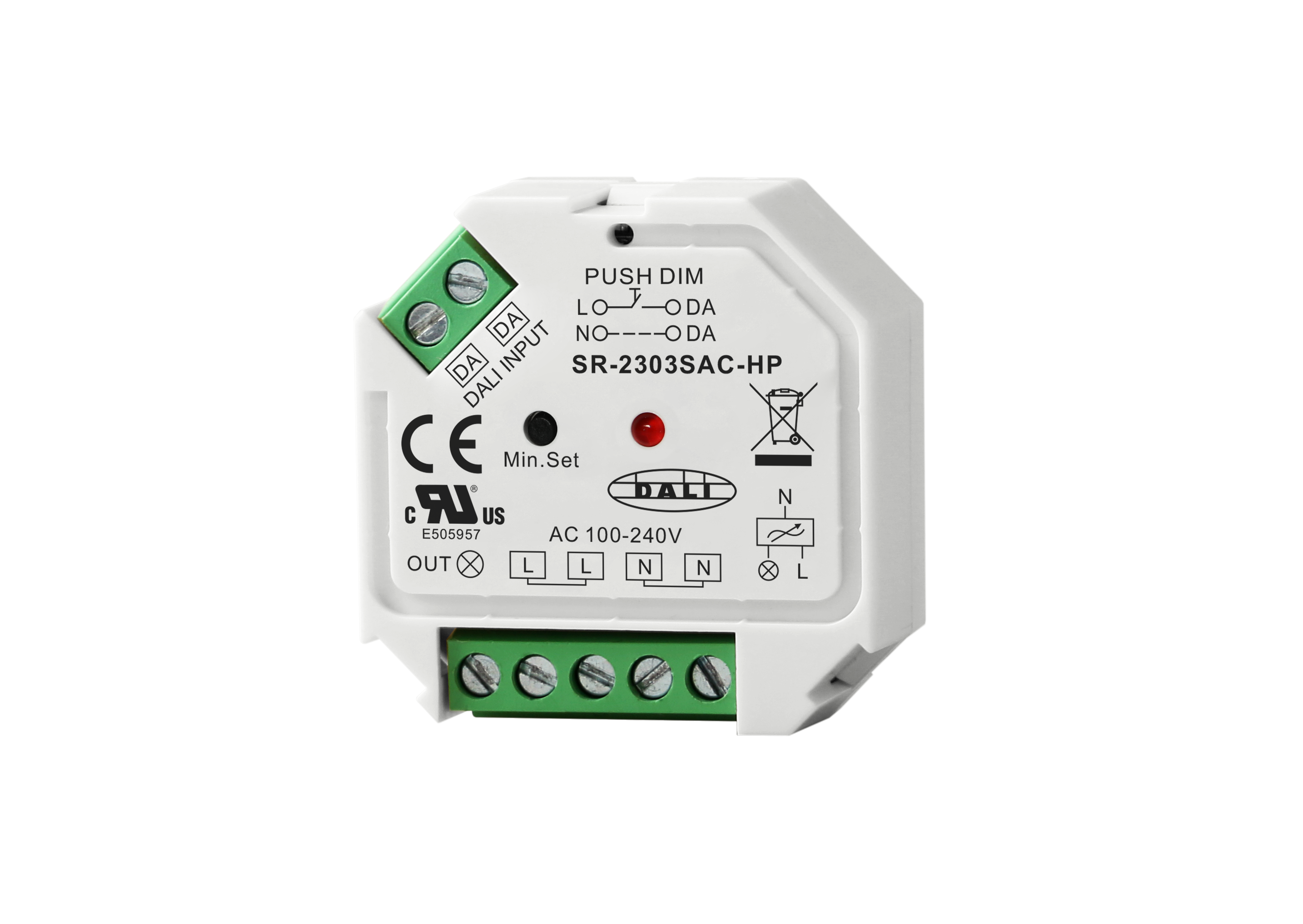

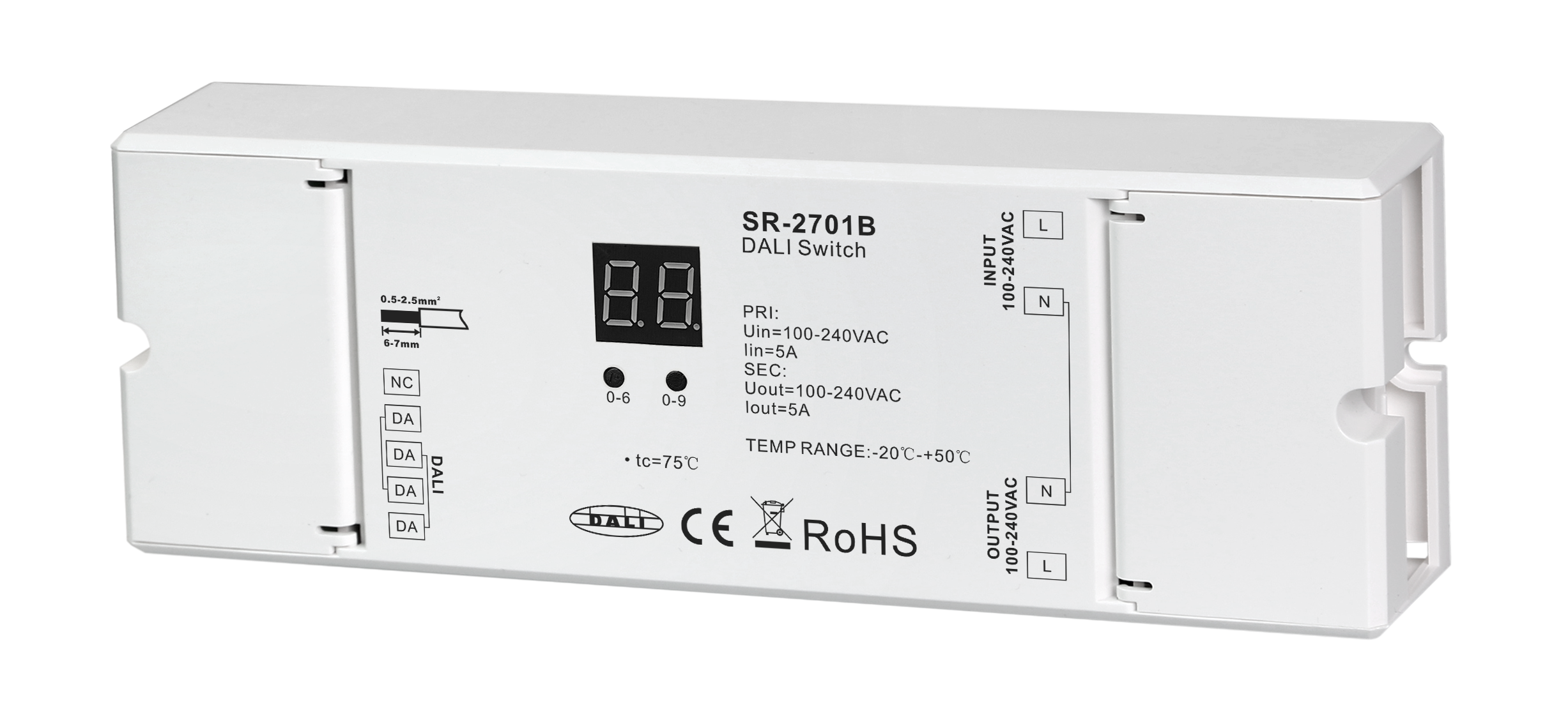

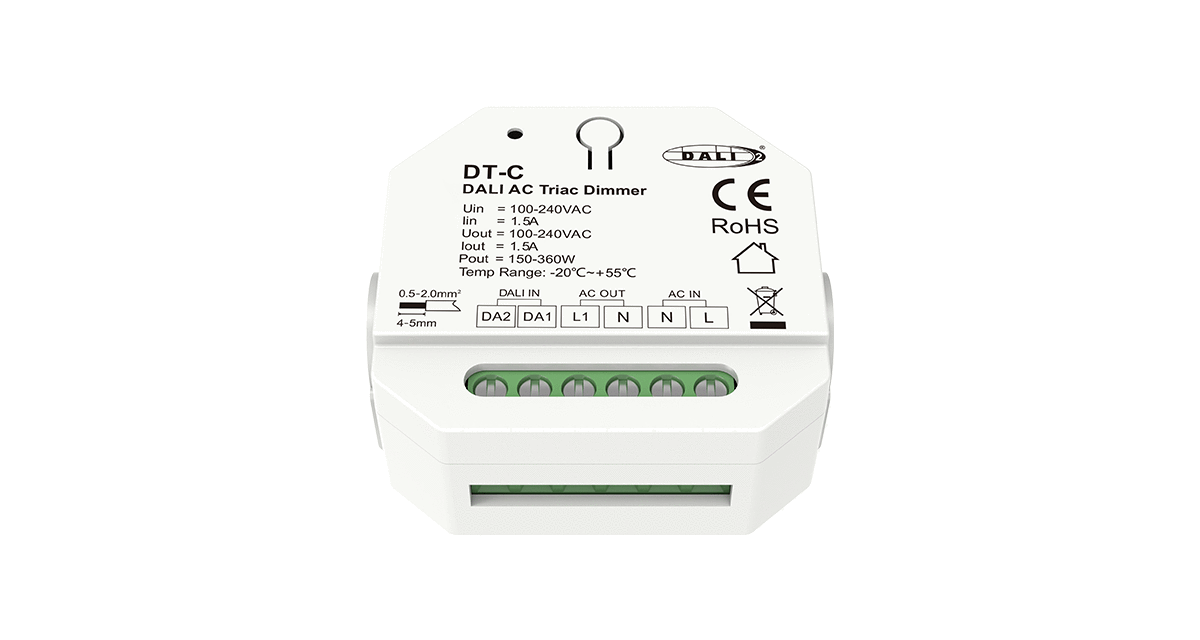

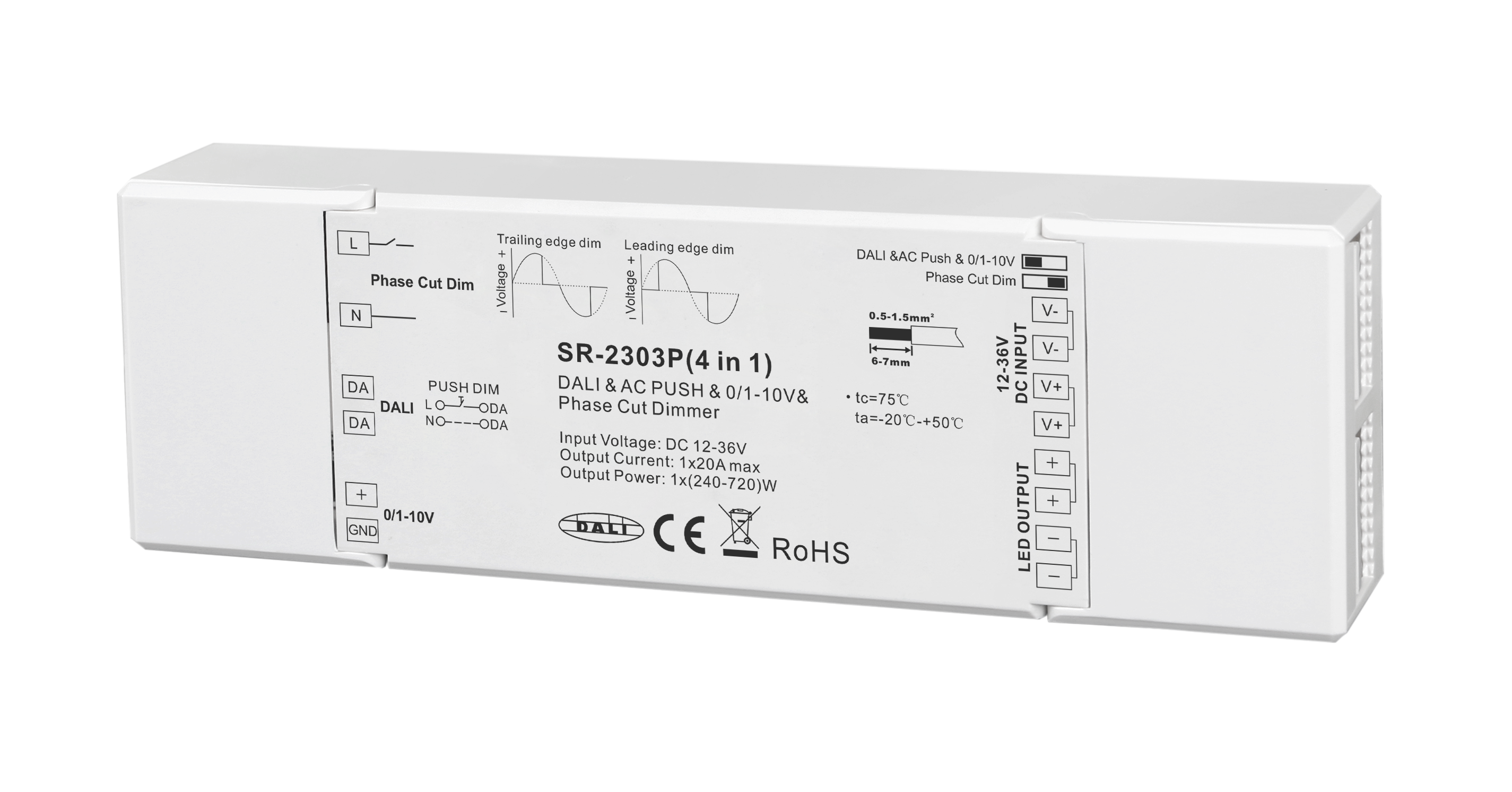

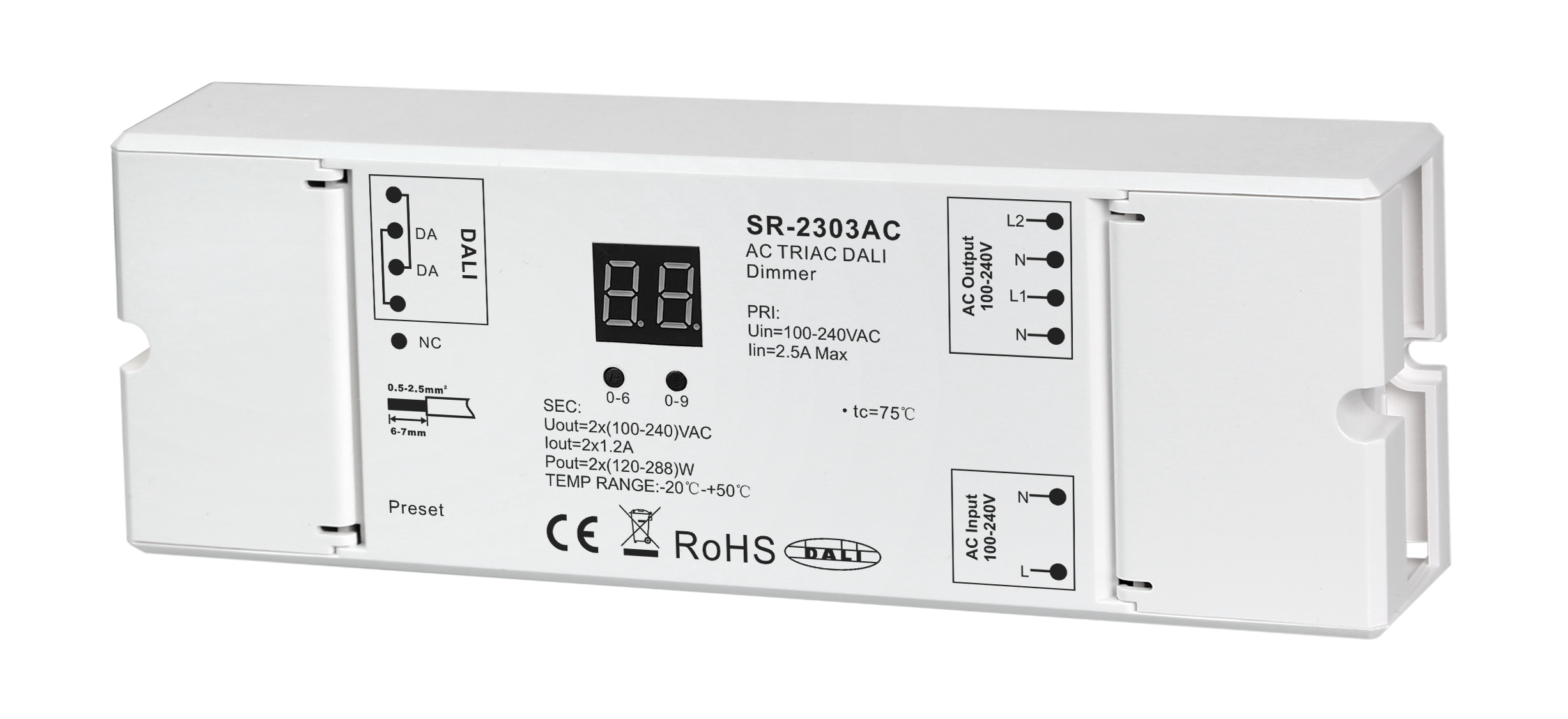

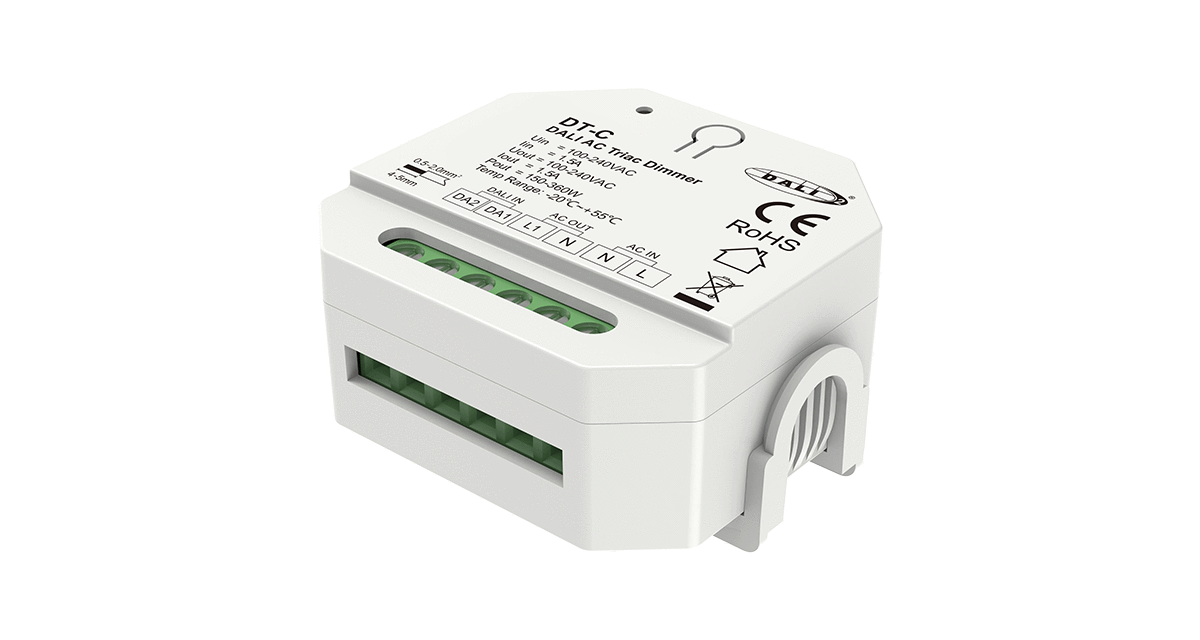

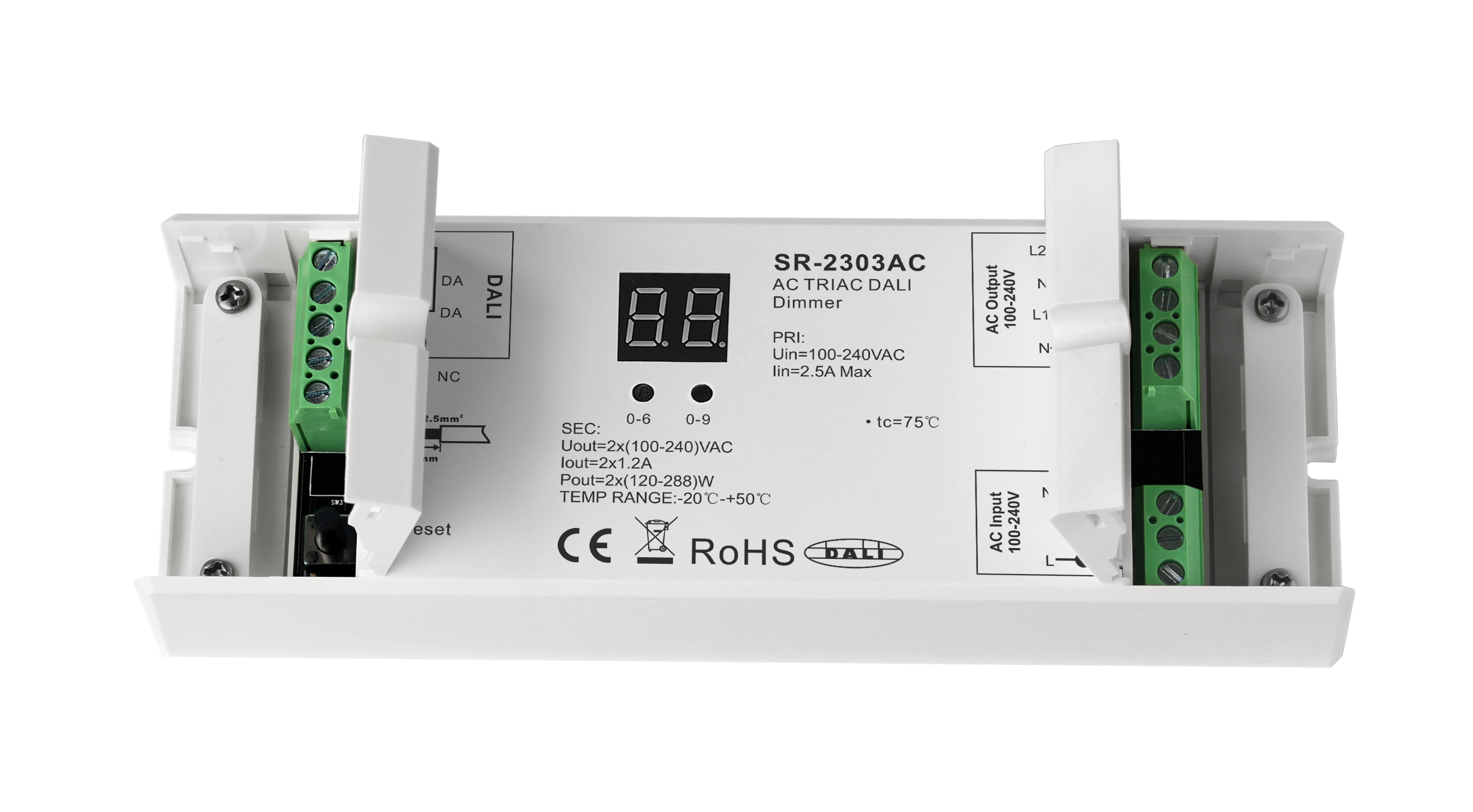

DALI Controller 230V AC – Triac-Dimmer für Netzspannung

Diese Controller steuern LED Leuchtmittel, Halogenlampen oder dimmbare Netzteile direkt an der 230V Netzspannung – per Phasenanschnitt oder Phasenabschnitt. Sie werden dort eingesetzt, wo keine separate Niederspannungsversorgung vorhanden ist oder wo bestehende 230V Leuchtmittel in ein DALI-System integriert werden sollen. Typische Anwendung: Büros, Konferenzräume, Hotels und Retrofit bestehender 230V Installationen, die auf DALI umgestellt werden.

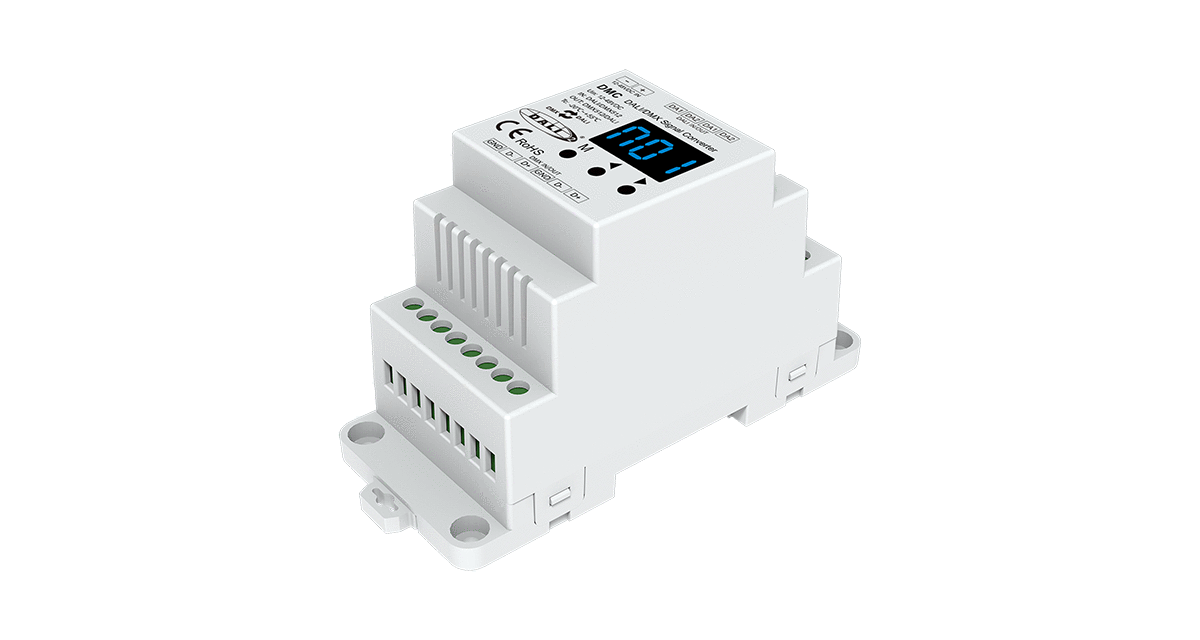

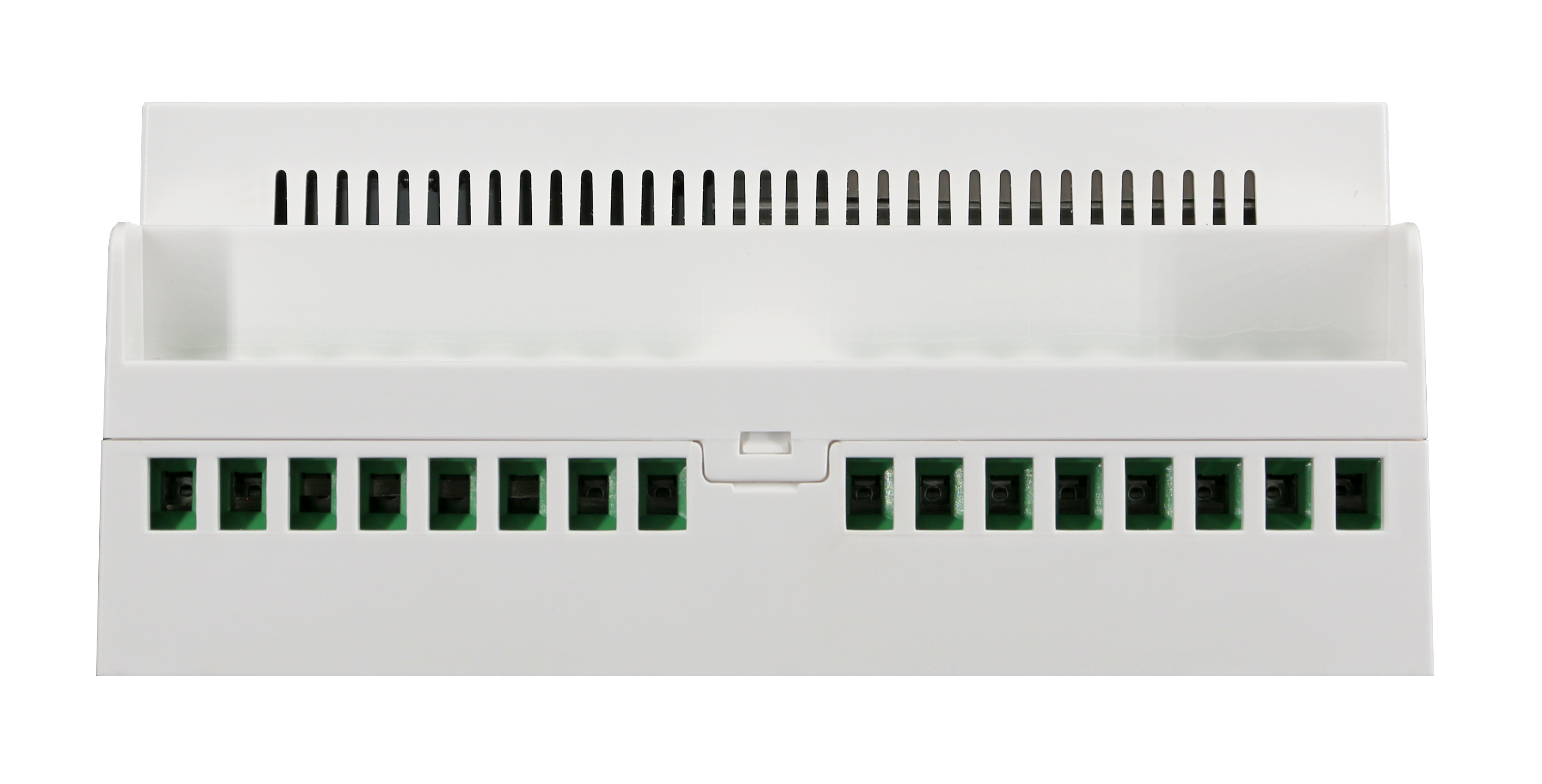

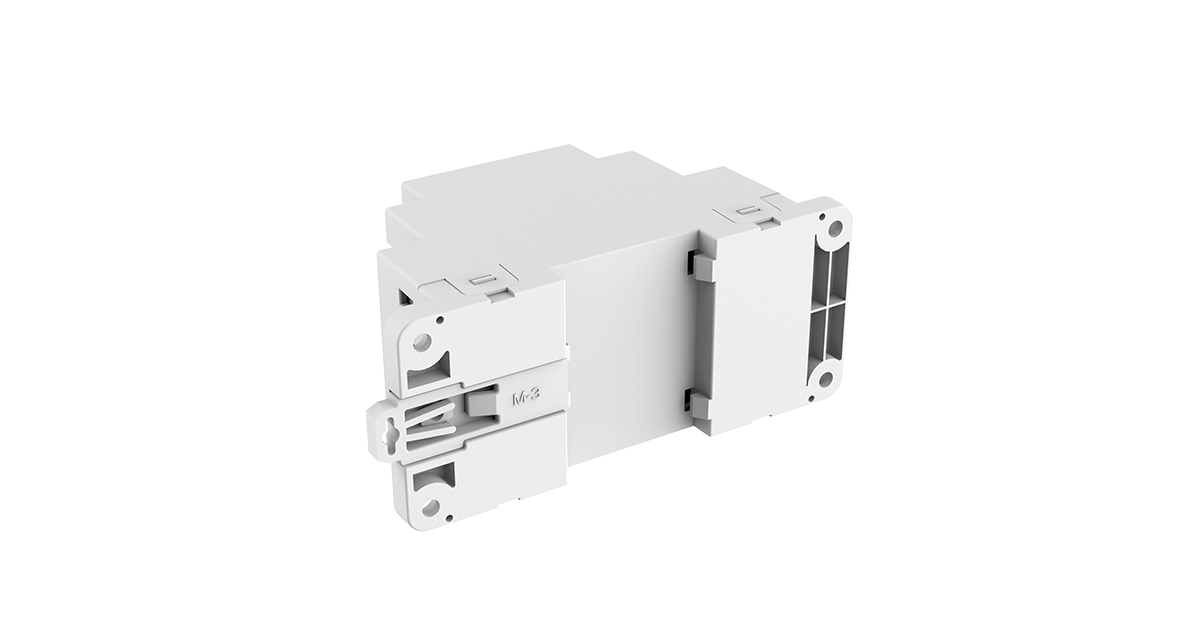

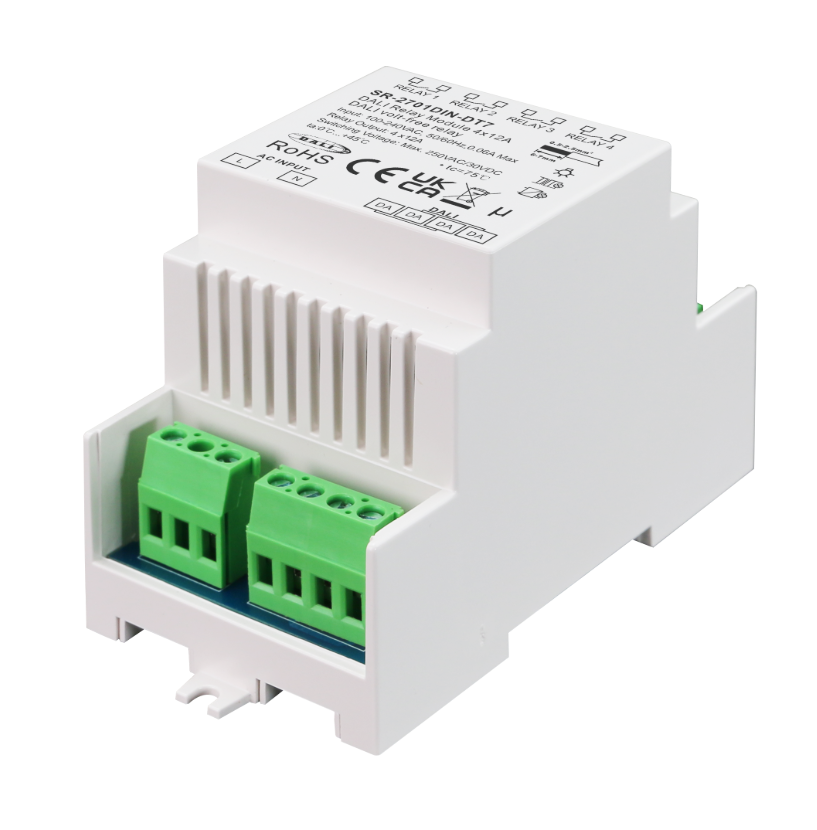

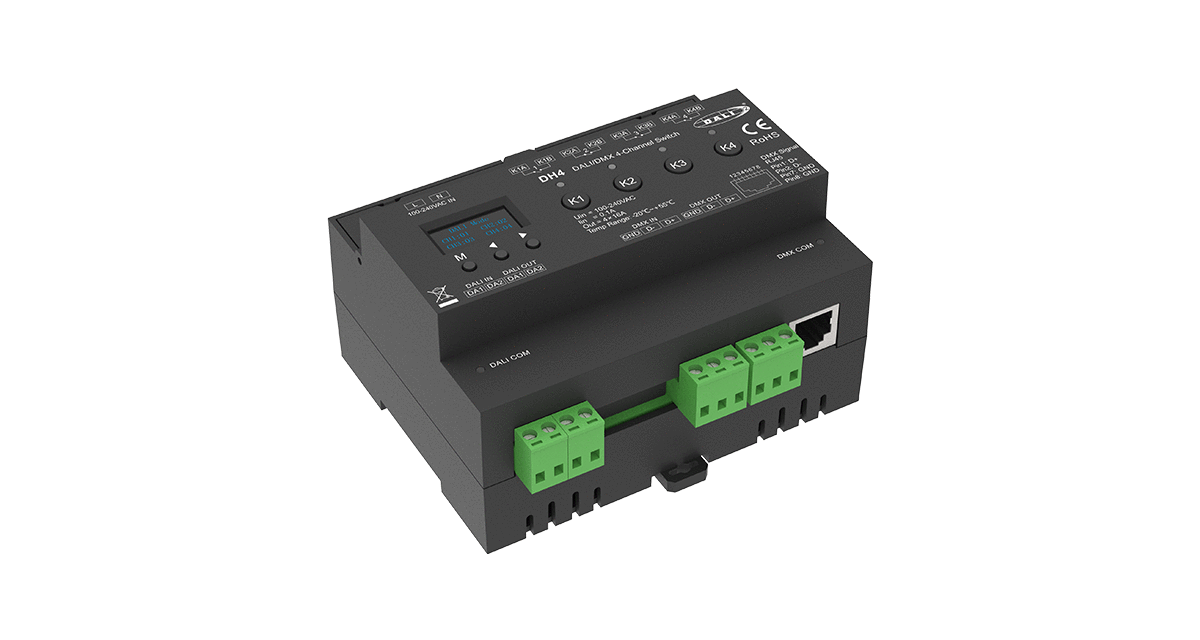

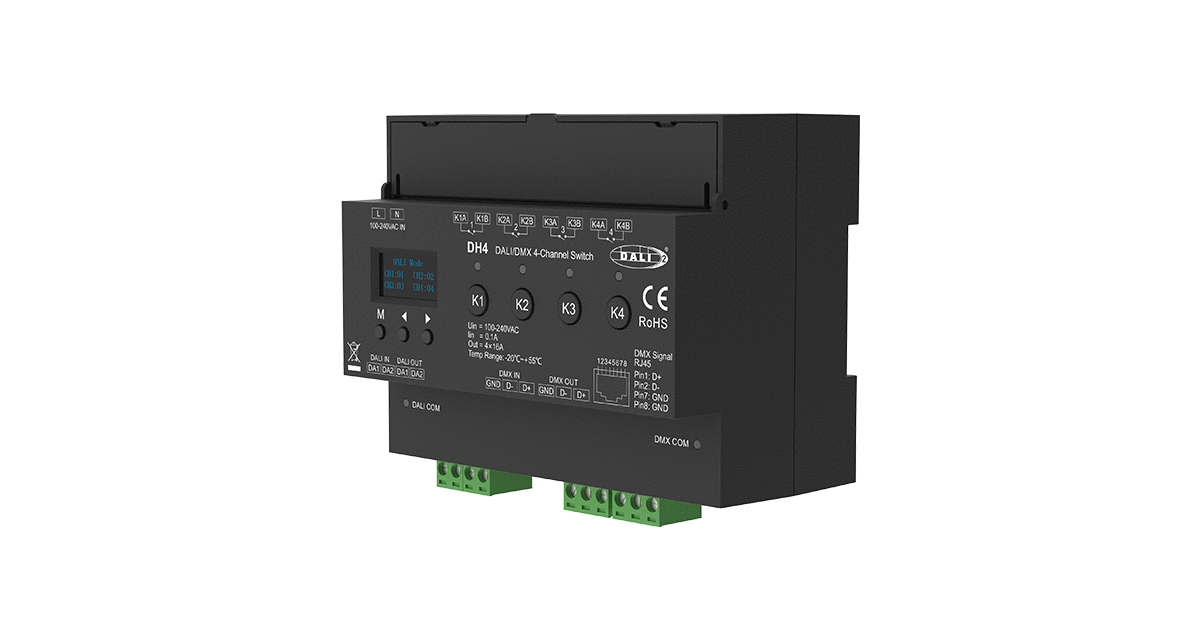

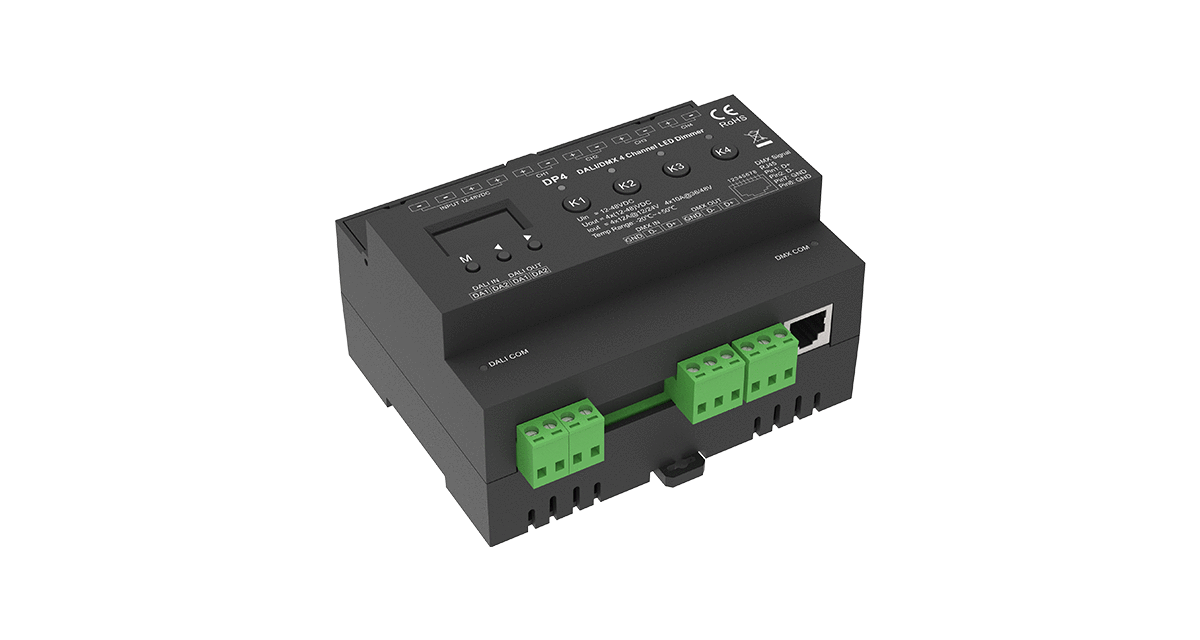

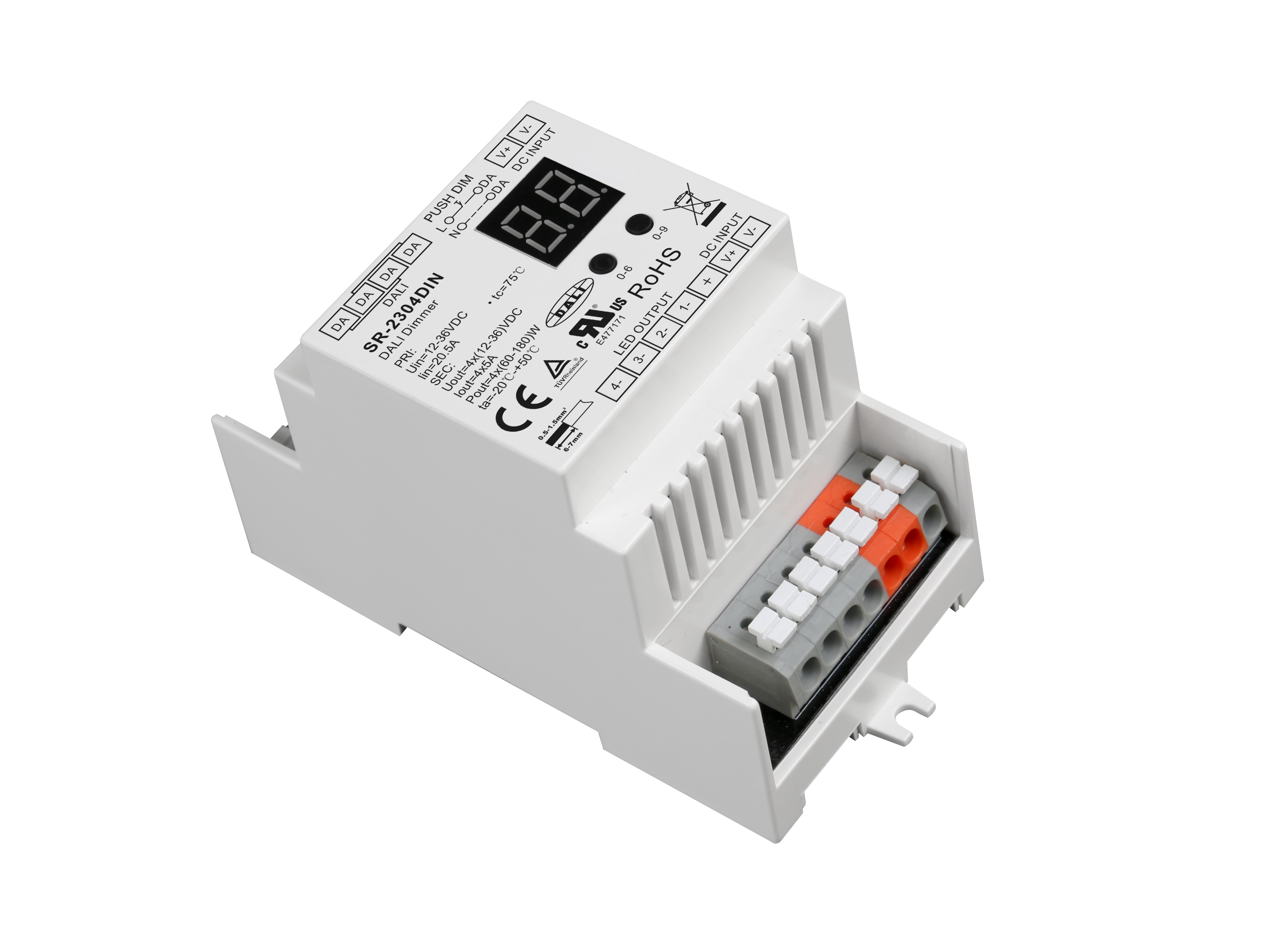

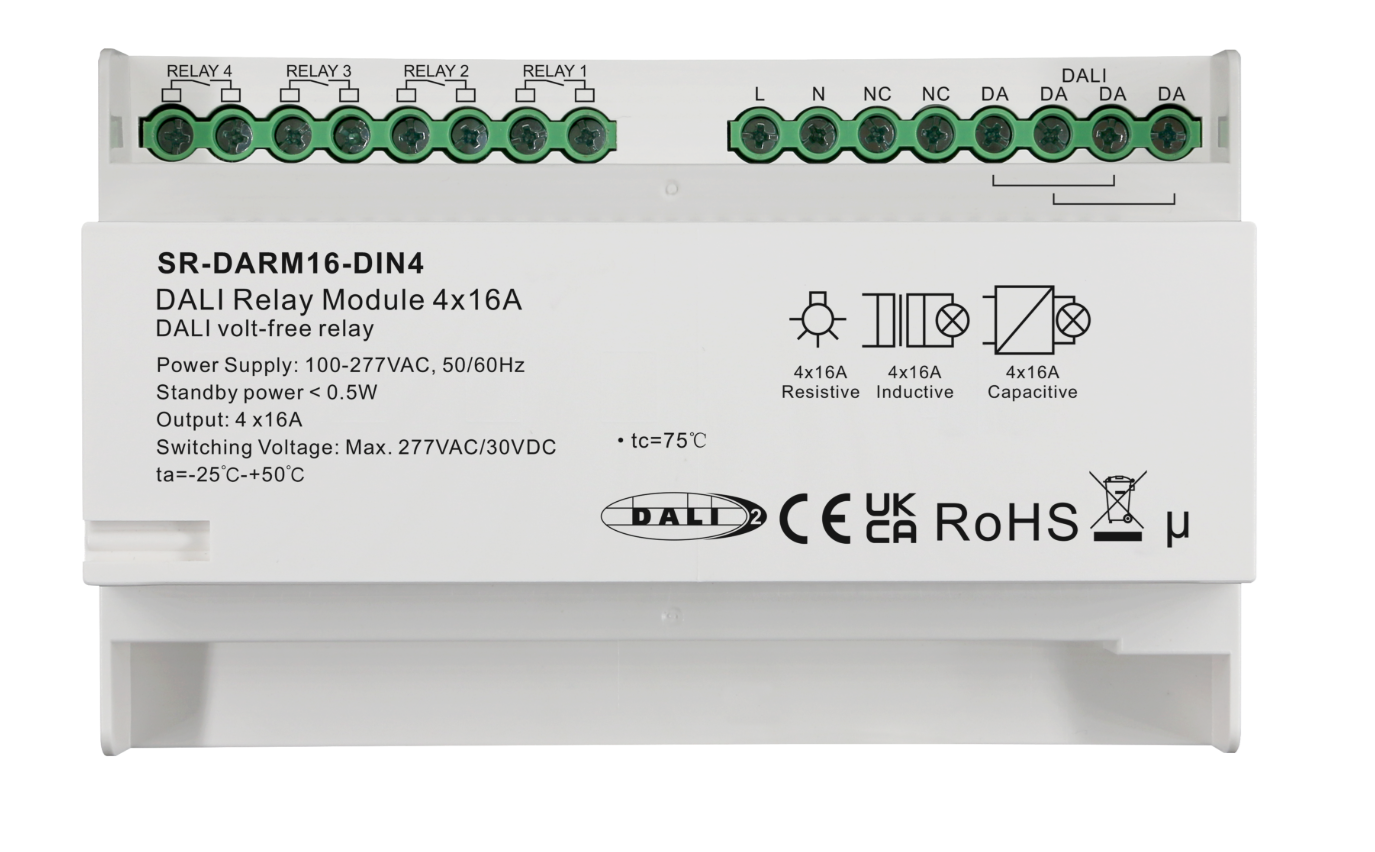

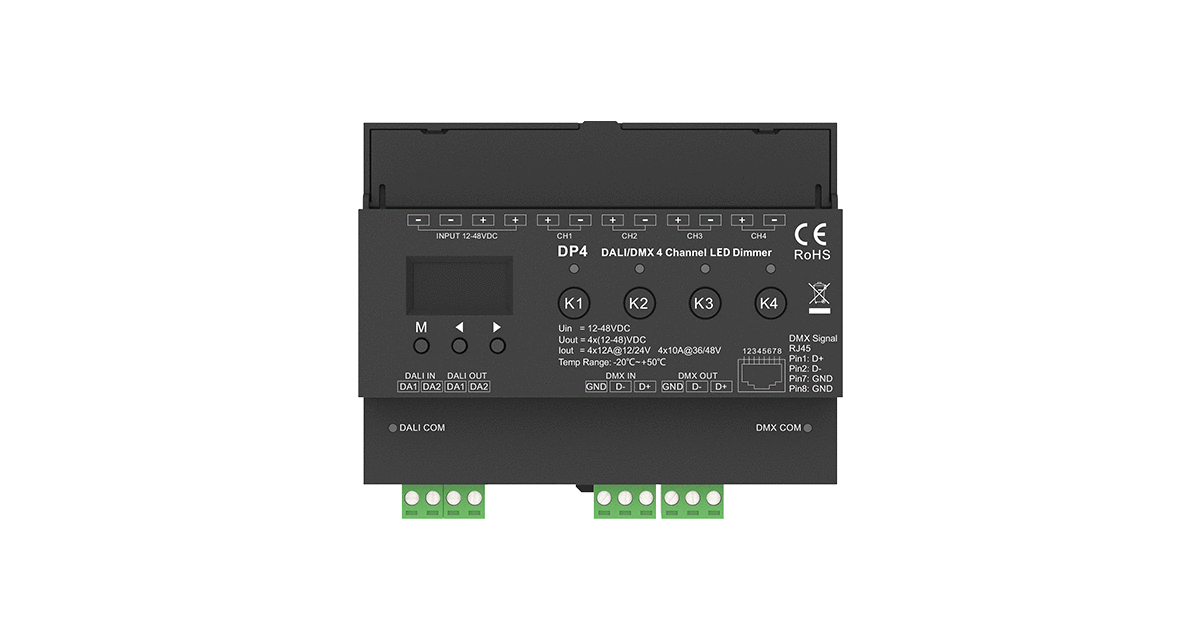

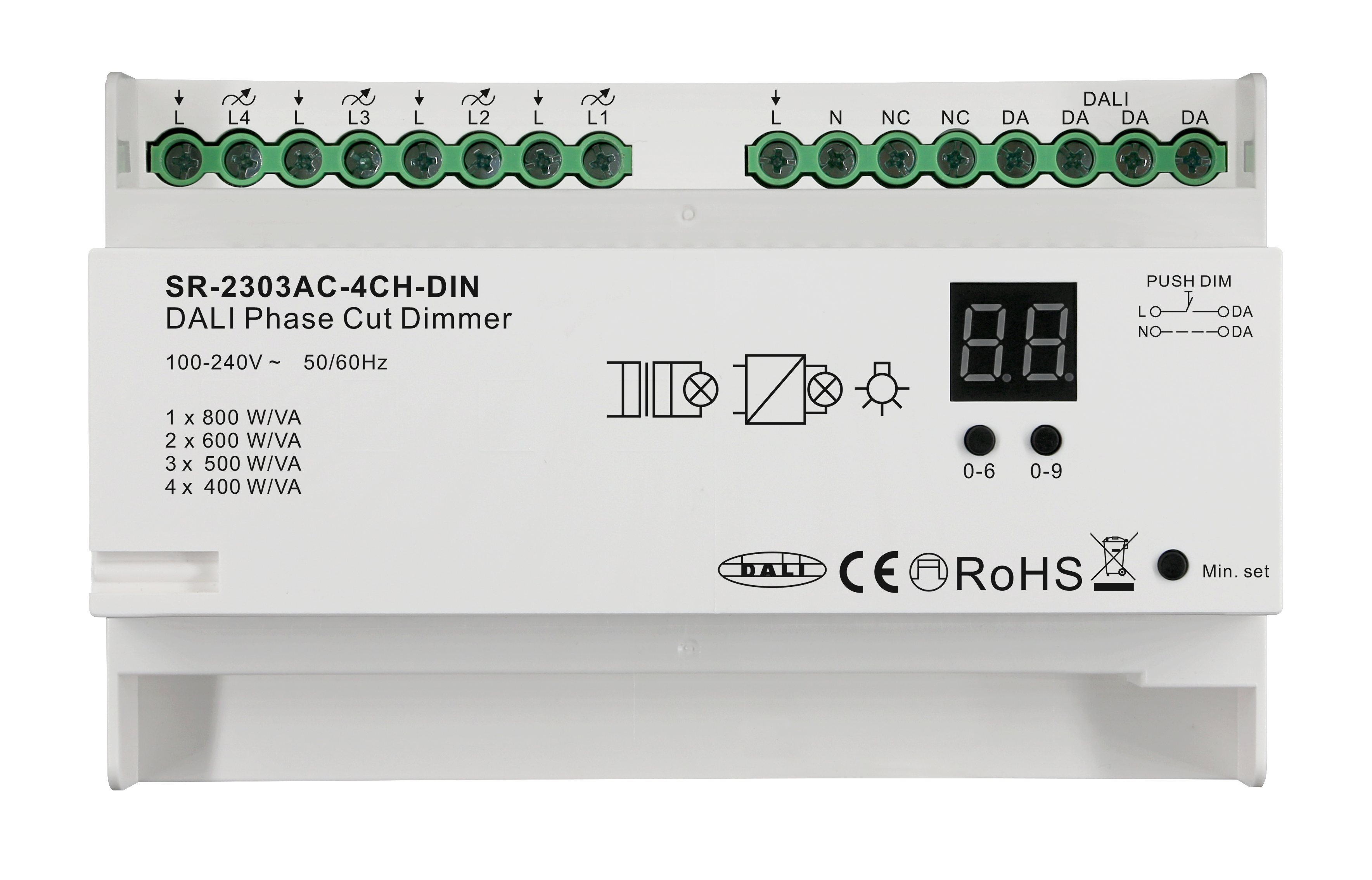

DALI Hutschienen-Controller

DALI Controller im Hutschienengehäuse für die Montage im Schaltschrank auf DIN-Hutschiene (35 mm). Der Standard in der professionellen Gebäudeinstallation. Hutschienen-Controller eignen sich besonders für fest installierte Beleuchtungsanlagen, bei denen die gesamte Steuerungstechnik zentral im Verteiler untergebracht wird – in Bürogebäuden, Hotels, Krankenhäusern, Schulen und öffentlichen Einrichtungen.

Wie funktioniert die Steuerung über DALI?

DALI (Digital Addressable Lighting Interface) ist ein digitales Steuerungsprotokoll nach IEC 62386, das speziell für die Gebäudebeleuchtung entwickelt wurde. Im Gegensatz zu einfachen Steuerungen wie 0-10V oder PWM bietet DALI entscheidende Vorteile:

Individuelle Adressierung: Jeder DALI Controller am Bus erhält eine eigene Adresse (bis zu 64 Adressen pro DALI-Linie). Damit lässt sich jede einzelne Leuchte oder Leuchtengruppe unabhängig ansteuern – ohne separate Steuerleitungen.

Bidirektionale Kommunikation: DALI Controller können Statusinformationen an das übergeordnete System zurückmelden – etwa aktuelle Helligkeit, Lampenstatus, Fehlermeldungen oder Betriebsstunden. Das ermöglicht Monitoring, Diagnose und vorausschauende Wartung.

Gruppensteuerung und Szenen: Leuchten lassen sich in Gruppen zusammenfassen und gemeinsam steuern. Lichtszenen können gespeichert und auf Knopfdruck oder zeitgesteuert abgerufen werden – ohne dass jede Leuchte einzeln angesprochen werden muss.

Einfache 2-Draht-Verkabelung: Das DALI-Signal wird über eine einfache 2-Draht-Leitung übertragen, die nicht polaritätsgebunden ist. Die DALI-Leitung kann zusammen mit der Netzverkabelung verlegt werden – das vereinfacht die Installation erheblich.

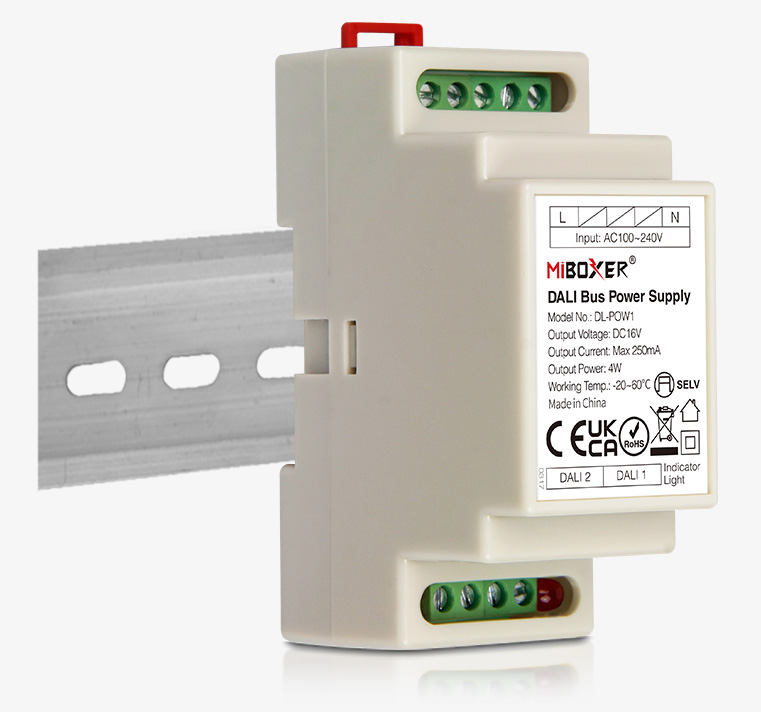

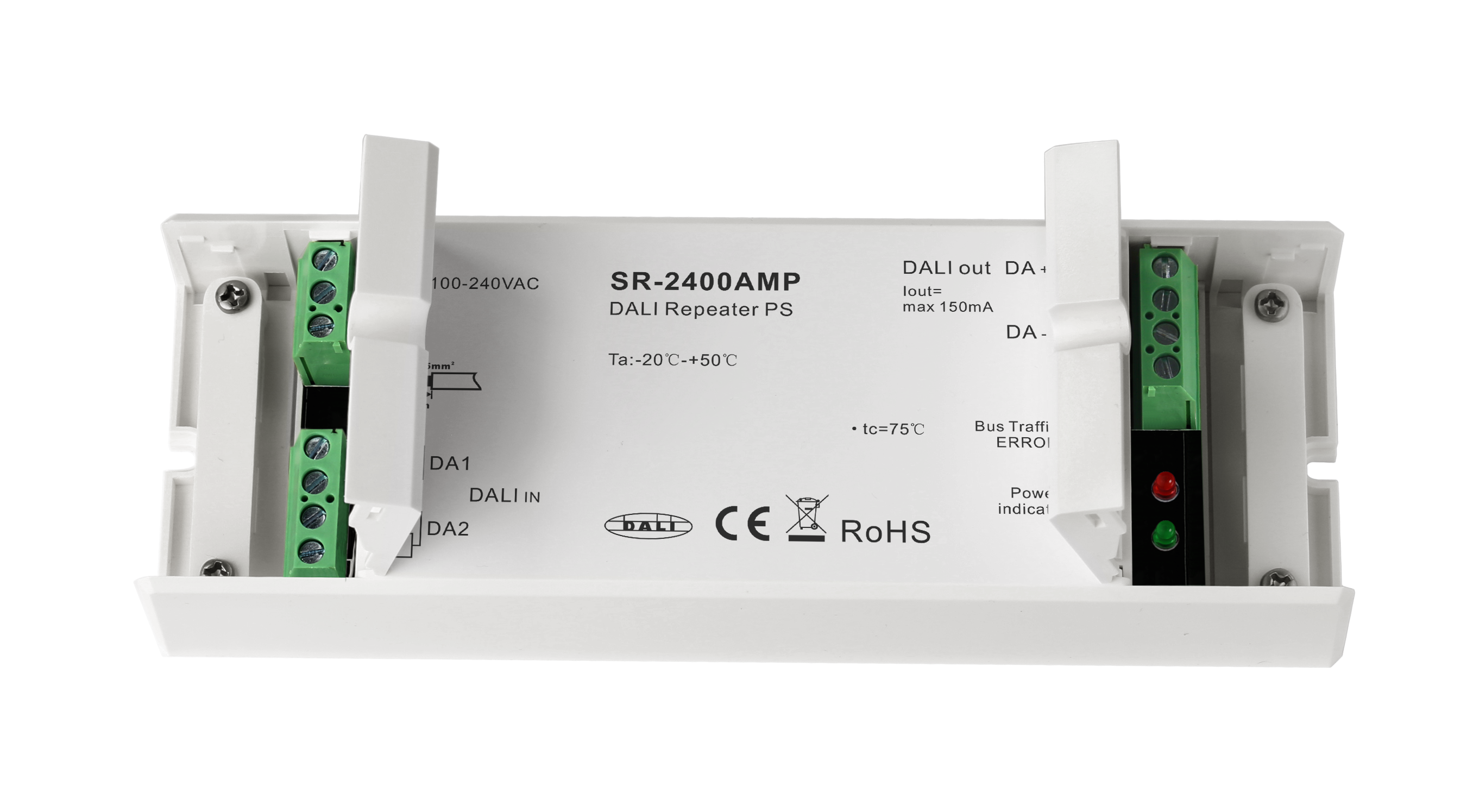

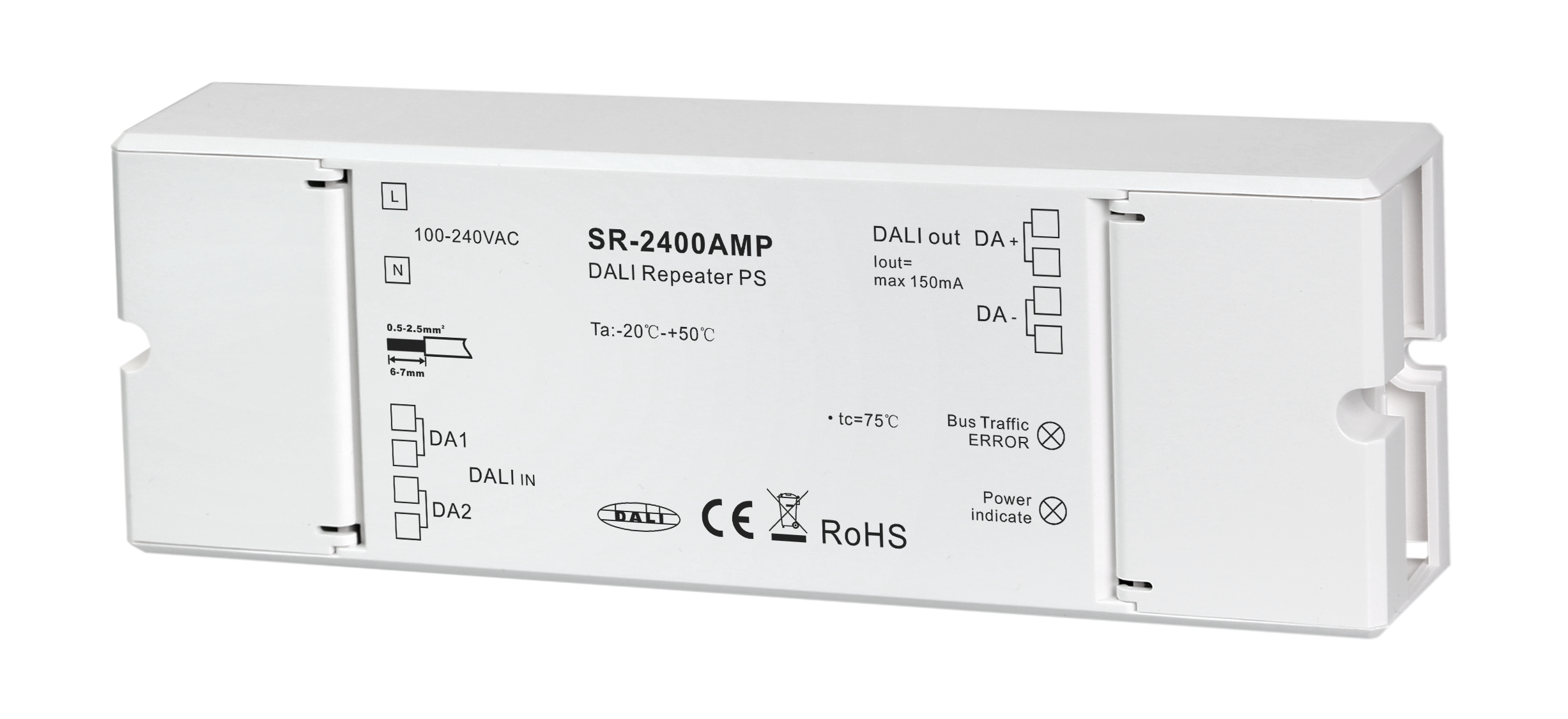

Die Stromversorgung des DALI-Bus erfolgt über eine separate DALI Stromversorgung, die ebenfalls im Schaltschrank oder in der Nähe der Installation montiert wird.

Was bedeuten DT6 und DT8?

Die Bezeichnungen DT6 und DT8 beziehen sich auf die DALI Device Types nach IEC 62386:

DT6 (Device Type 6) definiert die Steuerung von einfarbigen LED Treibern und Dimmern. Ein DT6-Controller steuert einen Helligkeitskanal – die einfachste und häufigste DALI-Anwendung.

DT8 (Device Type 8) definiert die Steuerung von farbigen und farbtemperatur-verstellbaren LED Systemen. DT8 umfasst Tunable White (CCT), RGB und RGBW Steuerung in einem standardisierten Befehlssatz. Das ermöglicht eine herstellerübergreifende Kompatibilität bei der Farbsteuerung – ein wichtiger Vorteil gegenüber proprietären Systemen.

Wo werden LED DALI Controller eingesetzt?

Büro und Verwaltung DALI ist der Standard in der modernen Bürobeleuchtung. Individuelle Arbeitsplatzbeleuchtung, tageslichtabhängige Regelung und präsenzgesteuerte Steuerung – alles über den DALI-Bus, integriert in die Gebäudeautomation.

Hotel und Hospitality Zimmerbeleuchtung, Flure, Lobby, Konferenzräume – DALI ermöglicht individuelle Lichtszenen für unterschiedliche Nutzungssituationen, zentral verwaltet und einzeln adressierbar.

Gesundheitswesen und Bildung Krankenhäuser, Pflegeeinrichtungen und Schulen profitieren von der Möglichkeit, Beleuchtung zonenweise und bedarfsgerecht zu steuern – inklusive Human Centric Lighting mit DT8 CCT-Controllern.

Retail und Museen Präzise, reproduzierbare Lichtszenen für Warenpräsentation und Ausstellungsbeleuchtung. DALI Controller ermöglichen die Anpassung der Beleuchtung an wechselnde Ausstellungen oder Sortimente – ohne Neuverdrahtung.

Öffentliche Gebäude und Industrie Treppenhäuser, Tiefgaragen, Produktionshallen – DALI Controller in Kombination mit DALI Sensoren ermöglichen eine energieeffiziente, bedarfsgesteuerte Beleuchtung.

DALI vs. DMX – wann welches System?

DALI ist primär für die Gebäudeautomation konzipiert: bidirektional, individuell adressierbar, auf 64 Adressen pro Linie ausgelegt und standardisiert nach IEC 62386. Ideal für fest installierte Beleuchtungsanlagen in Büros, Hotels und öffentlichen Gebäuden.

DMX ist für schnelle, kanalreiche Lichtsteuerung ausgelegt: 512 Kanäle pro Universe, minimale Latenz, Standard in Veranstaltungstechnik und Architekturbeleuchtung. Ideal für Bühne, Events, Fassaden und Showbeleuchtung.

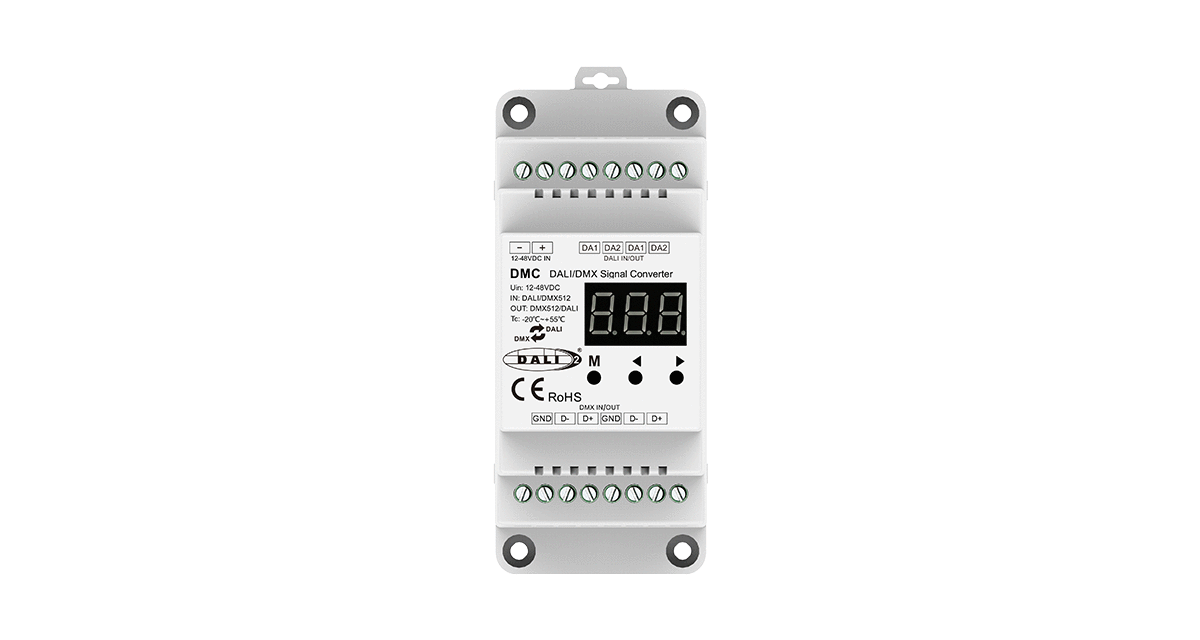

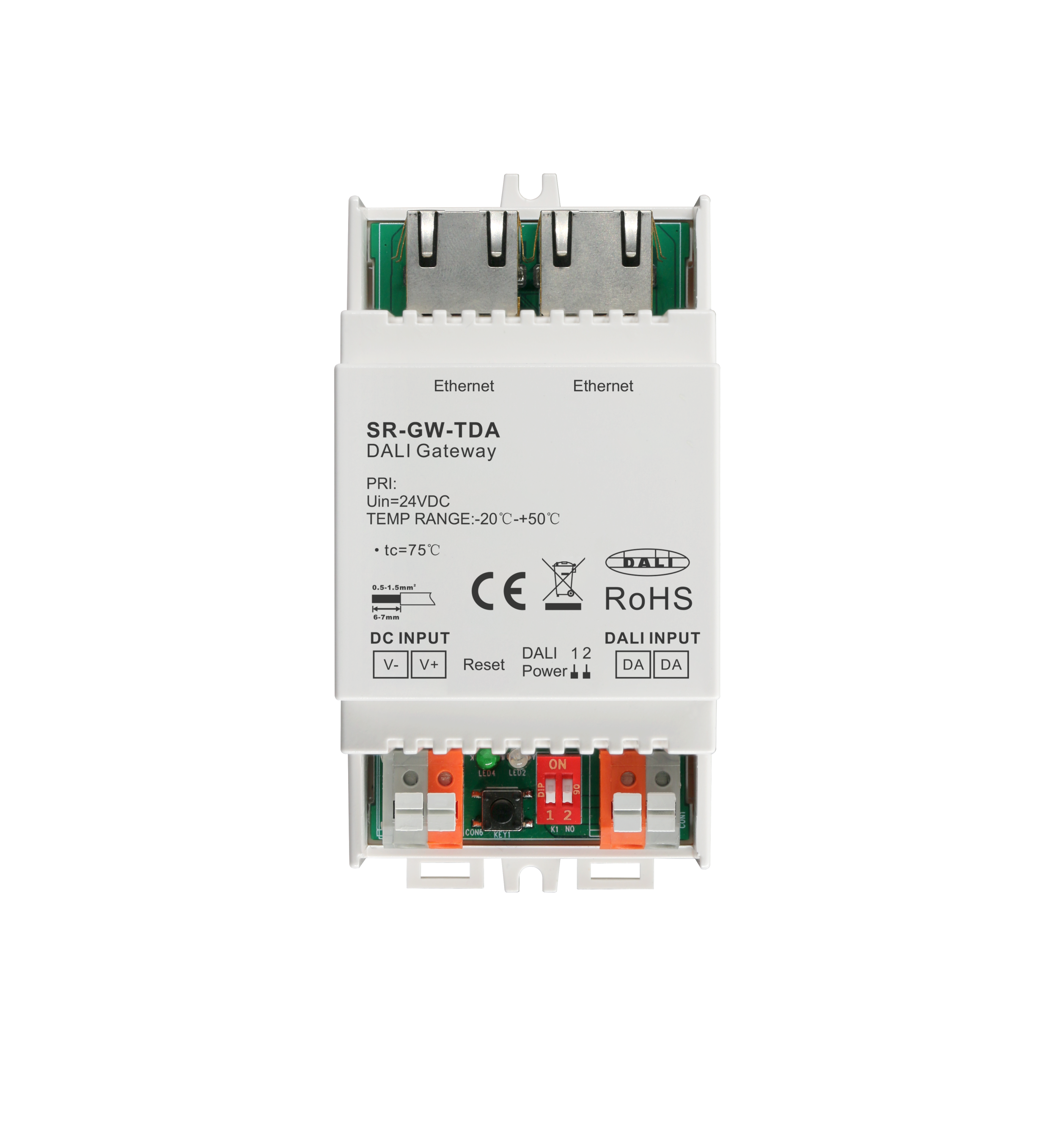

Beide Systeme lassen sich über entsprechende DALI Gateways miteinander verbinden oder in übergeordnete Gebäudemanagementsysteme wie KNX integrieren.

Das komplette DALI System im Überblick

Eine vollständige DALI-gesteuerte LED Installation besteht in der Regel aus:

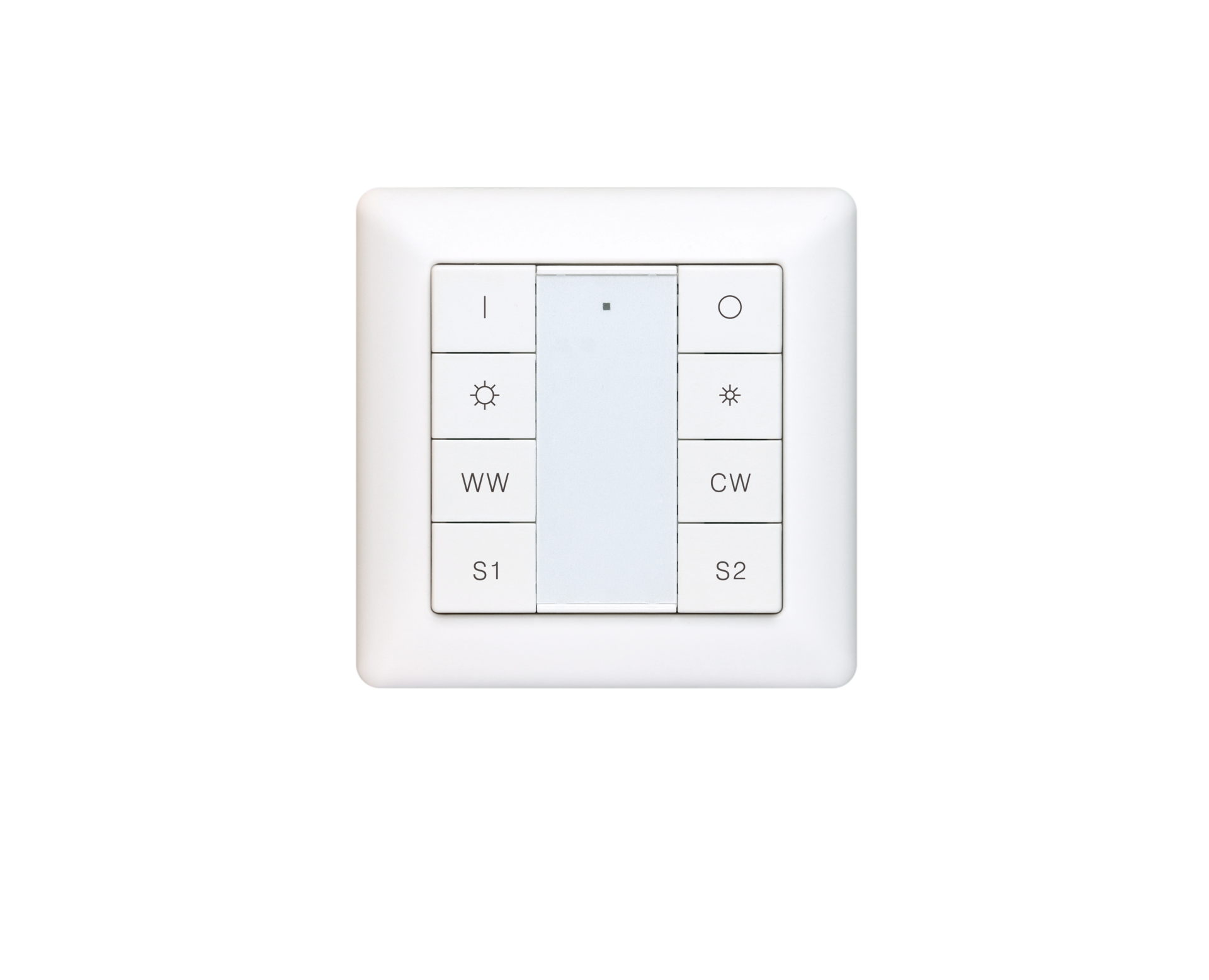

1. DALI Master – Bedienpanel, DALI Schalter, DALI Software oder Gebäudeautomation
2. DALI Stromversorgung – für die Bus-Versorgung
3. LED DALI Controller – als Decoder zwischen DALI-Bus und LED Verbrauchern
4. LED Netzteil – für die Stromversorgung der Niederspannungs-Controller und LED Streifen
5. LED Streifen oder LED Leuchten – in der gewünschten Ausführung

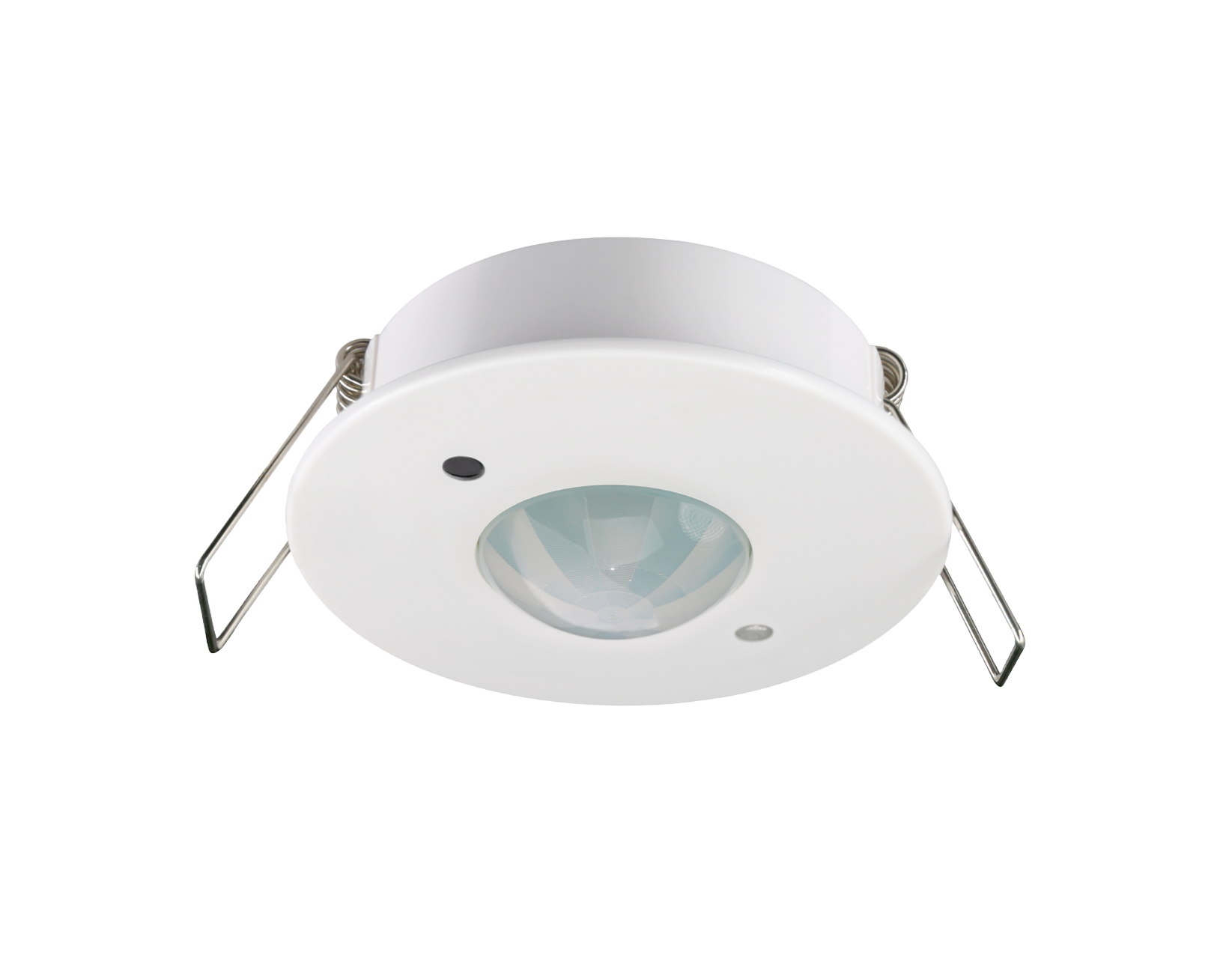

Optional: DALI Sensoren für Präsenz- und Tageslichtsteuerung, DALI Gateways für die Integration in KNX oder andere Systeme.

Fazit – intelligente Lichtsteuerung für die Gebäudeautomation

LED DALI Controller sind die Grundlage jeder professionellen, gebäudeintegrierten LED Lichtsteuerung. Von kompakten Niederspannungs-Decodern über Triac-Dimmer bis hin zu Hutschienen-Controllern für den Schaltschrank – bei SK-LED finden Sie die passende DALI-Lösung für jede Gebäudeart und jede Anforderung.

Direkt zur passenden Unterkategorie:

• DALI Controller 12–48V DC – Decoder für Konstantspannungs-LEDs (DT6 & DT8)
• DALI Controller 230V AC – Triac-Dimmer für Netzspannung
• DALI Hutschienen-Controller – für Schaltschrankmontage

Sie haben Fragen zur richtigen DALI-Lösung für Ihr Projekt? Unser Fachteam berät Sie gerne – telefonisch, per E-Mail oder über WhatsApp.
