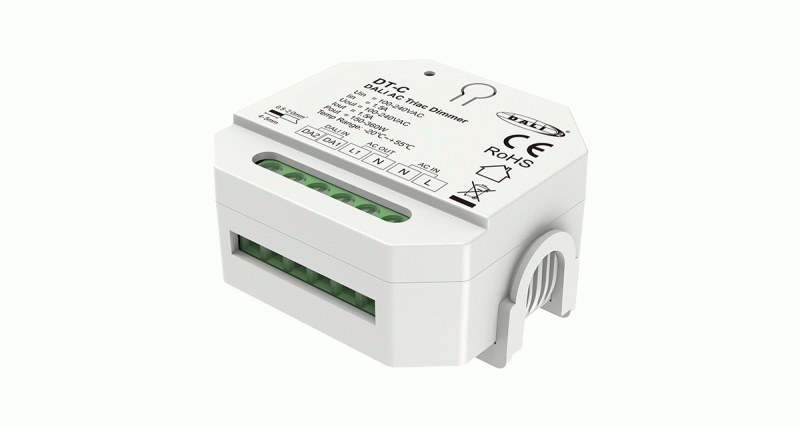

DT-C DALI Triac-Dimmer – 1-Kanal, Phasenanschnitt/-abschnitt, 100–240 V AC

In fast jedem DALI-Projekt gibt es sie: die 230V-Leuchten, die nicht auf Kleinspannung laufen. Dimmbare LED-Retrofit-Lampen im Bestand, die Pendelleuchte über dem Tisch, Hochvolt-Halogen in der Altbauwohnung. Der DT-C holt genau diese Lichtpunkte in den DALI Bus, und zwar dort, wo sie sitzen. Der 1-Kanal Triac-Dimmer aus der Kategorie LED DALI Controller 230V AC dimmt Lasten von 100 bis 240 V wahlweise per Phasenanschnitt oder Phasenabschnitt und misst dabei nur 28 × 49,5 × 56 mm. Damit verschwindet er in der Unterputzdose hinter dem Schalter, im Leuchtengehäuse oder im Baldachin, ganz ohne Weg zum Verteiler. Für Elektriker und Lichtplaner ist das die eleganteste Art, verstreute 230V-Lichtpunkte in eine DALI-Anlage zu integrieren: Die vorhandene Verkabelung bleibt, nur der kleine Dimmer und die Busleitung kommen dazu.

Phasenanschnitt und Phasenabschnitt – passend zur Lampe

Der DT-C beherrscht beide Dimmverfahren der 230V-Welt. Der Phasenabschnitt (Trailing Edge) ist die richtige Wahl für die allermeisten dimmbaren LED-Lampen und elektronischen Trafos, der Phasenanschnitt (Leading Edge) bedient klassische gewickelte Trafos und ohmsche Lasten wie Glüh- und Halogenlampen. Mit bis zu 1,5 A Ausgangsstrom, bei 230 V also rund 340 W, versorgt ein einzelner DT-C eine komplette Leuchtengruppe, etwa mehrere Spots über der Tafel in der Esszimmerbeleuchtung. Besonders schön wird das Ergebnis mit hochwertigen Dim-to-Warm-Leuchten wie dem LED Einbaustrahler DILED 68, dessen Lichtfarbe beim Herunterdimmen von 2700 K in warme 2100 K gleitet, genau wie bei einer Glühlampe. Der DT-C liefert dafür das saubere Triac-Signal, und die DALI-Zentrale gibt die Szene vor.

Mini-Gehäuse für Unterputzdose und Leuchte

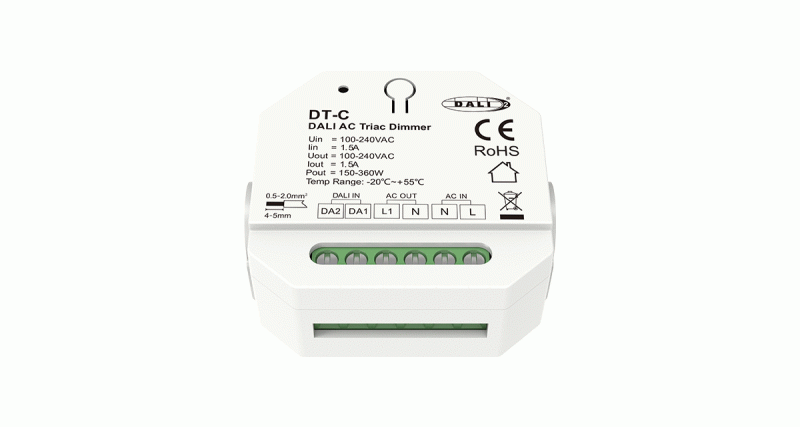

Mit seinen kompakten Abmessungen ist der DT-C für Einbausituationen gemacht, in denen ein Hutschienen-Gerät schlicht keinen Platz findet: die tiefe Schalterdose, das Gehäuse der Leuchte selbst, der Deckenauslass oder die Zwischendecke. Diese dezentrale Montage macht ihn zum Nachrüst-Spezialisten, denn in bestehenden Gebäuden muss keine neue Lastleitung zum Verteiler gezogen werden, der Dimmer sitzt direkt am Lichtpunkt und braucht nur die DALI-Busleitung als Ergänzung. Angeschlossen wird über Schraubklemmen, eine Status-LED zeigt den Betriebszustand und hilft bei der Fehlersuche im eingebauten Zustand. Soll die Dimmtechnik stattdessen zentral und aufgeräumt im Schaltschrank sitzen, greifst du zum Schwestergerät DT-D DALI Triac-Dimmer mit identischer Dimmtechnik im DIN-Hutschienengehäuse. Funktion gleich, Einbauort verschieden, so deckt die Baureihe beide Installationsphilosophien ab.

DALI-2 Integration – die Adresse kommt vom Master

Der DT-C ist vollständig DALI-2 kompatibel nach IEC 62386 und fügt sich als Standard-Teilnehmer in jede normkonforme Anlage ein. Bewusst verzichtet er auf Display und Bedienelemente zur lokalen Konfiguration: Die DALI-Adresse wird automatisch vom übergeordneten Master beziehungsweise der Inbetriebnahme-Software zugewiesen, wie es in professionell geplanten Systemen ohnehin üblich ist. Bedient wird die Leuchtengruppe dann über die Taster, Panels und Sensoren der Anlage aus der Kategorie LED DALI Schalter & Dimmer. Zwei Dinge stellst du trotzdem direkt am Gerät beziehungsweise im System ein: die Dimmkurve, wählbar zwischen linear und logarithmisch, und die Mindesthelligkeit über die integrierte Taste, mit der du die unterste Dimmstufe exakt oberhalb der Flackergrenze der Lampe festlegst. Die Dimm-Memory-Funktion merkt sich die letzte Helligkeit auch über einen Stromausfall hinweg. Und wie immer gilt: Der Bus braucht seine eigene Versorgung aus der Kategorie LED DALI Stromversorgung.

Vom Retrofit bis zum LED Streifen – Triac öffnet Wege

Ein Kniff macht den kleinen Dimmer noch vielseitiger: In Kombination mit einem Triac-dimmbaren Netzteil wie dem LTECH LM-75-24-G1T2 dimmt der DT-C auch 24V LED Streifen im DALI-System, ganz ohne separaten Kleinspannungs-Controller. Der Dimmer regelt dabei primärseitig das Netzteil, das die Dimmung flackerfrei an den Streifen weitergibt, eine bewährte Lösung, wenn in der Leuchte oder Nische ohnehin ein Netzteil aus der Kategorie Triac dimmbare LED Netzteile sitzt. Für den zuverlässigen Dauerbetrieb sorgen integrierte Schutzfunktionen gegen Überhitzung und Überlast, die sich nach behobener Ursache automatisch zurücksetzen, dazu der weite Betriebstemperaturbereich von -30 °C bis +55 °C für trockene IP20-Einbauorte. So wird aus einem Gerät im Westentaschenformat ein vollwertiger DALI-Dimmaktor, der vom Retrofit-Bestand bis zur indirekten Lichtlinie erstaunlich viele Aufgaben abdeckt.
