DT-D DALI Triac-Dimmer – 1-Kanal, Phasenanschnitt/-abschnitt, 100–240 V AC, DIN-Hutschiene

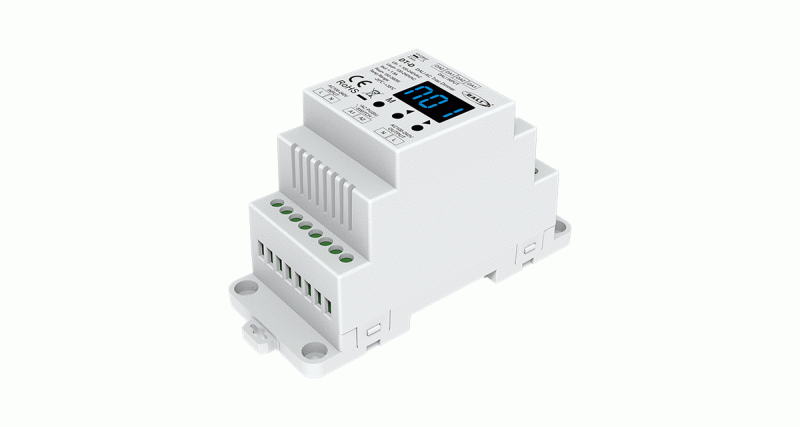

Wenn die Dimmtechnik ins Gebäude gehört und nicht in die Leuchte, ist der DT-D die richtige Adresse. Der 1-Kanal DALI Triac-Dimmer rastet als kompaktes Modul mit 67 × 48 × 110 mm auf der DIN-Hutschiene ein und dimmt dimmbare 230V Lasten per Phasenanschnitt oder Phasenabschnitt, angesteuert über den DALI Bus der Anlage. Damit sitzt er genau dort, wo im Neubau und in der professionellen Sanierung ohnehin alle Fäden zusammenlaufen: im Verteiler, Seite an Seite mit LED DALI Hutschienen-Controllern, Busversorgung und Sicherungen. Jeder Lichtkreis bekommt seinen eigenen DT-D, sauber beschriftet und jederzeit zugänglich, statt dass die Dimmtechnik verstreut in Dosen, Baldachinen und Zwischendecken steckt. Das erleichtert nicht nur die Erstinstallation, sondern zahlt sich über die gesamte Lebensdauer der Anlage aus, denn Dokumentation, Fehlersuche und spätere Erweiterungen spielen sich an einem einzigen Ort ab. Für Elektriker und Lichtplaner, die zentrale Installationen mit klarer Struktur bevorzugen, ist der DT-D deshalb die konsequente Art, dimmbare 230V Beleuchtung vom Retrofit-Bestand bis zur neuen Downlight-Gruppe in ein DALI System zu holen.

Zentral im Verteiler – Dimmtechnik mit System

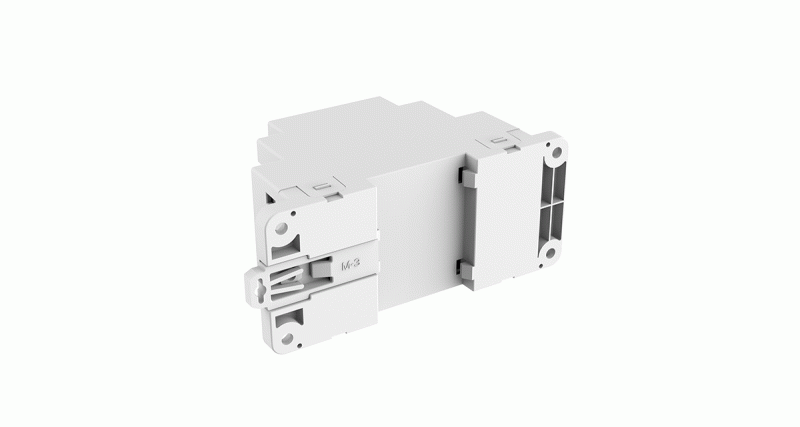

Die Hutschienenmontage spielt ihre Stärken überall dort aus, wo sternförmig verkabelt wird: Die Lastleitungen der einzelnen Leuchtengruppen laufen ohnehin in den Schaltschrank, dort übernimmt je ein DT-D einen Kreis, und bei mehreren Kreisen reihen sich die schmalen Module einfach nebeneinander, bis jede Zone ihren eigenen Dimmer hat. Das hält die Anlage über Jahre wartungsfreundlich, denn jeder Dimmer ist ohne Leiter, Deckenöffnung und Möbelrücken erreichbar, der Zustand lässt sich direkt im Schrank prüfen, und ein Tausch dauert Minuten statt eines halben Arbeitstages. Angeschlossen wird über Schraubklemmen, wie es zur festen Verdrahtung gehört: Lastleitung auflegen, DALI Bus durchschleifen, beschriften, fertig. Typische Einsatzbilder sind Downlight-Gruppen in der Deckenbeleuchtung von Fluren, Büros und Wohnbereichen, Pendelleuchten über Ess- und Konferenztischen oder Bestandsleuchten, die im Zuge einer DALI-Modernisierung dimmbar bleiben sollen, ohne dass jemand die vorhandene Leuchte anfassen muss. Der weite Betriebstemperaturbereich von -30 °C bis +55 °C macht dabei auch unbeheizte Technikräume, Keller und Garagen mit, solange die IP20-Umgebung trocken ist.

Phasenanschnitt oder Phasenabschnitt – für fast jede dimmbare Last

Wie sein kleiner Bruder beherrscht der DT-D beide Dimmverfahren der 230V Welt und deckt damit das gesamte Spektrum dimmbarer Lasten ab: Der Phasenabschnitt (Trailing Edge) passt zu den allermeisten dimmbaren LED-Lampen, elektronischen Trafos und LED-Treibern, er arbeitet sanft und geräuschlos. Der Phasenanschnitt (Leading Edge) bedient dagegen gewickelte Trafos sowie klassische Glüh- und Halogenlampen, wie sie in Bestandsgebäuden noch überall anzutreffen sind. Gerade diese Doppelrolle macht das Modul zum Universalwerkzeug in der Sanierung, denn was heute noch Halogen ist, wird morgen zur Retrofit-LED, und der Dimmer im Schrank bleibt derselbe. Mit bis zu 1,5 A Ausgangsstrom, bei 230 V also rund 340 W, versorgt ein Modul eine komplette Leuchtengruppe, zum Beispiel acht bis zehn dimmbare Spots wie die DILED LED Einbauleuchte 6 W in einem Raum, mit reichlich Reserve für die Einschaltströme der Vorschaltelektronik. Die Dimmkurve wählst du zwischen linear und logarithmisch und passt den Helligkeitsverlauf damit an das Empfinden des Auges und die Charakteristik der Lampe an, für gleichmäßiges, flackerfreies Dimmen vom Maximum bis in die unterste Stufe.

DALI-2 im Bus – Szenen, Gruppen und Sensorik

Als DALI-2 Teilnehmer fügt sich der DT-D nahtlos in normkonforme Anlagen ein und wird bei der Inbetriebnahme wie jedes andere Vorschaltgerät adressiert, gruppiert und in Szenen eingebunden, ganz gleich, ob die Zentrale von einem Systemhersteller stammt oder als kompakter Master im selben Schrank sitzt. Danach steuert die Anlage den 230V Kreis genauso selbstverständlich wie jede DALI-Leuchte: Der Taster am Eingang ruft die Abendszene ab, der Präsenzmelder aus der Kategorie LED DALI Sensoren dimmt den Flur nachts auf Orientierungslicht, und die Zeitsteuerung fährt die Grundbeleuchtung morgens sanft hoch, während die dimmbaren Bestandsleuchten einfach mitspielen. Genau darin liegt der Reiz für die Modernisierung, denn die Grenze zwischen alter 230V Welt und neuem Bussystem verschwindet für den Nutzer vollständig. Dank der Auto-Funktion hält der Dimmer den Betrieb auch dann aufrecht, wenn zeitweise kein Steuersignal anliegt, etwa in der Bauphase vor der Systemprogrammierung oder bei Arbeiten an der Zentrale. Wie bei jedem DALI-Gerät gilt: Der Bus braucht seine eigene Busspannung aus der Kategorie LED DALI Stromversorgung, erst dann sprechen Master, Sensoren und Dimmer miteinander.

Vom Bestand bis zum LED Streifen – und der kleine Bruder

Auch der DT-D beherrscht den Kniff mit dem Netzteil: In Kombination mit einem Triac-dimmbaren Gerät wie dem LTECH LM-150-24-G1T2F dimmt er 24V LED Streifen direkt aus dem DALI System. Der Dimmer regelt dabei das Netzteil primärseitig per Phasenabschnitt, und das Gerät aus der Kategorie Triac dimmbare LED Netzteile setzt das Phasensignal flackerfrei in die Kleinspannungsdimmung um, ohne dass ein eigener DALI-Controller für die Streifen nötig wäre. So laufen Downlights, Pendelleuchte und indirekte Lichtlinie über dieselbe Systemtechnik, mit einheitlichen Szenen und einer einzigen Bedienlogik für den Nutzer. Integrierte Schutzfunktionen gegen Kurzschluss und Überhitzung sichern den Dauerbetrieb ab und setzen sich nach behobener Ursache automatisch zurück, ein manueller Eingriff im Schrank ist nicht nötig. Und wo gar kein Verteiler in der Nähe ist, übernimmt das Schwestergerät: Der DT-C DALI Triac-Dimmer bietet dieselbe Dimmtechnik im Mini-Gehäuse für die Unterputzdose oder das Leuchtengehäuse, bei identischer Leistung und DALI-2 Integration. Zentral oder dezentral, die Baureihe lässt dir die Wahl, und in vielen Objekten arbeiten beide Varianten kombiniert in derselben Anlage.
