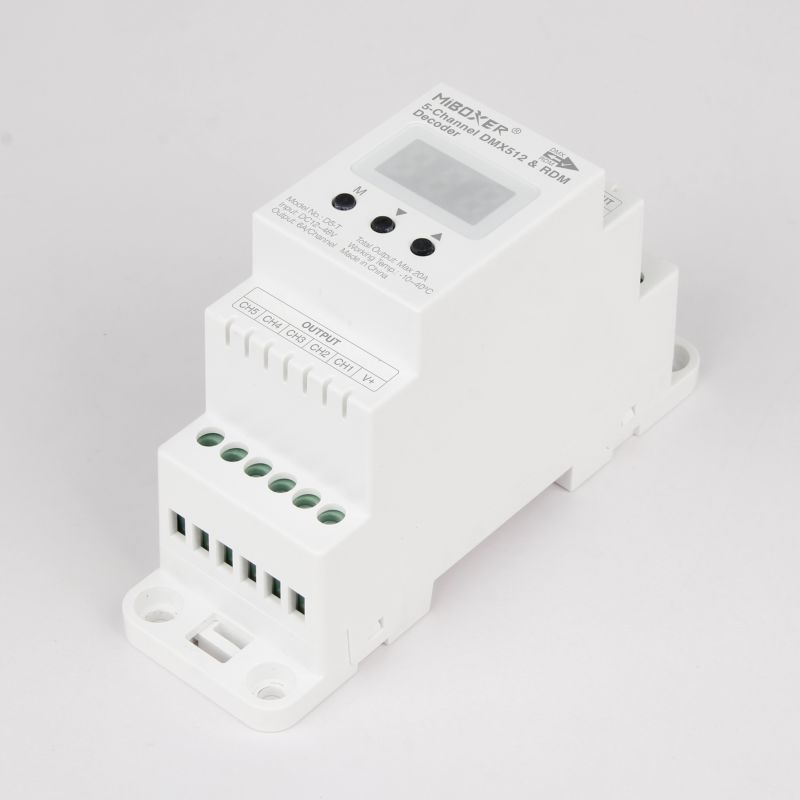

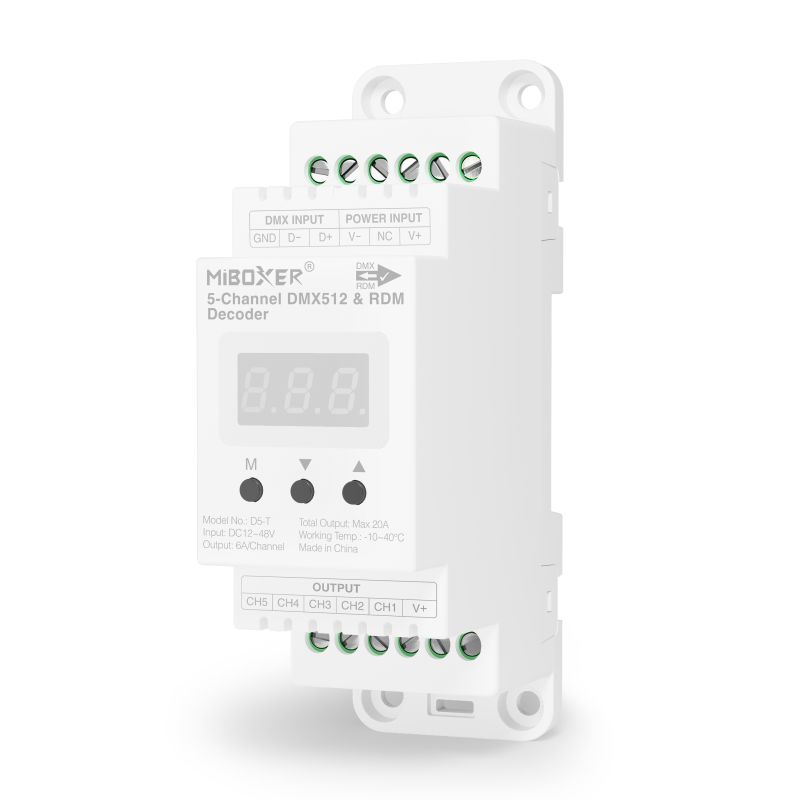

MiBoxer D5-T DMX512 Decoder – 5 Kanal, 5x6 A, 12-48 V, Hutschiene, RDM, einstellbare PWM

Der MiBoxer D5-T ist ein fünfkanaliger DMX512-Decoder für die Hutschiene. Funktional entspricht er dem D5-CX, sitzt aber als Modul auf der DIN-Schiene im Verteiler statt als Aufbaugehäuse an der Wand. Mit fünf unabhängigen Dimmkanälen deckt er jeden Bandtyp ab: einen Kanal für einfarbig, zwei für warmes und kaltes Weiß, drei für RGB, vier für RGBW und alle fünf für RGBCCT. Jeder Kanal trägt bis zu 6 Ampere, in Summe sind 20 Ampere möglich. Der Eingang reicht von 12 bis 48 Volt und bedient damit 24-Volt- wie 48-Volt-Streifen. Adressierung und Einstellungen laufen über die Digitalanzeige, RDM ergänzt den Fernzugriff. So zieht der D5-T die Lichtsteuerung sauber in den Schaltschrank. Geeignete Konstantspannungs-Streifen zeigt die Kategorie LED Streifen.

Für die Hutschiene gebaut

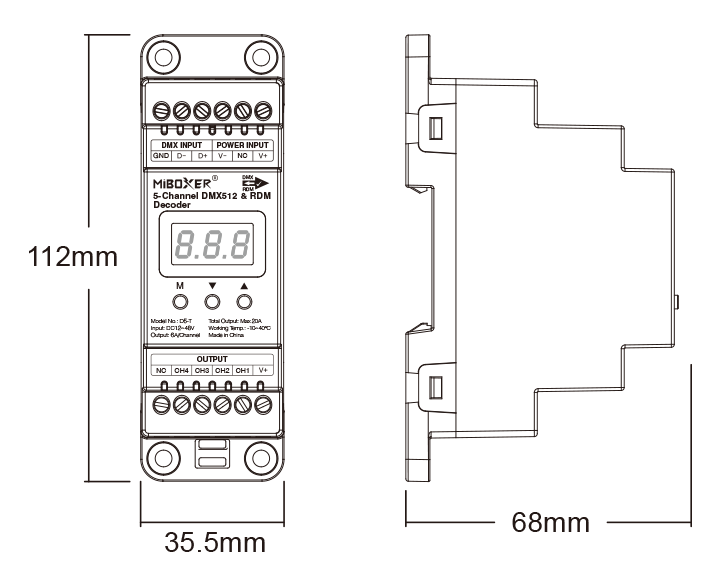

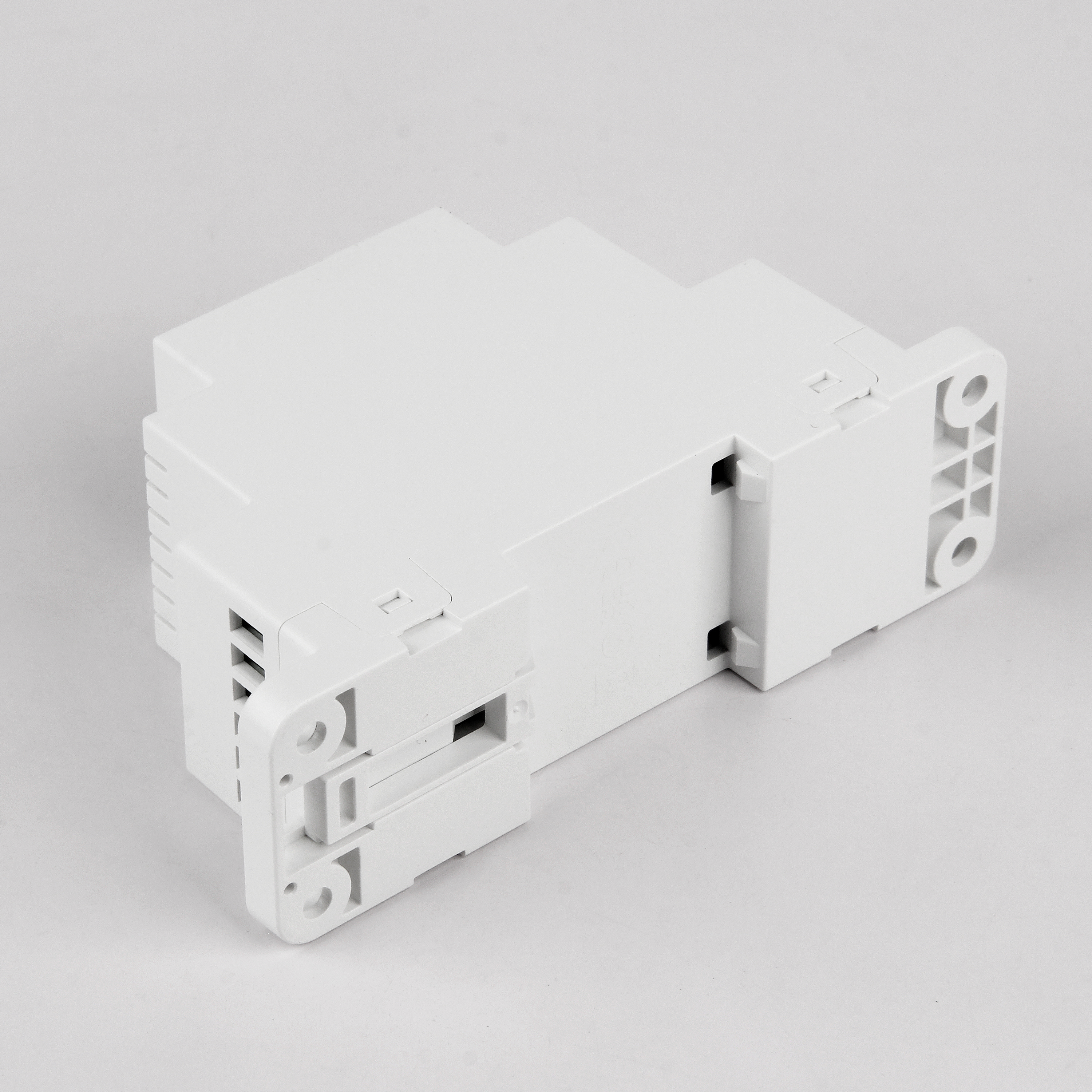

Der D5-T ist die Hutschienen-Variante des D5-CX. Statt im Aufbaugehäuse kommt er als Modul für die 35-Millimeter-DIN-Schiene und rastet direkt im Verteiler oder Schaltschrank ein. Mit 68 mal 35,5 mal 112 Millimetern belegt er nur wenige Teilungseinheiten neben Sicherungen und Netzteilen. Das macht ihn zur sauberen Lösung für Gebäudeinstallationen, bei denen die Technik ohnehin im Schrank sitzt. Angeschlossen wird über Schraubklemmen, Eingang und Ausgang liegen übersichtlich nebeneinander. Sein Eingang reicht von 12 bis 48 Volt, sodass er neben 24-Volt-Bändern auch 48-Volt-Systeme bedient. Letztere haben über lange Strecken weniger Spannungsabfall, was großen Installationen entgegenkommt. Wer den Decoder lieber offen hinter einer Blende montiert, greift zum D5-CX als Aufbau-Variante mit gleichem Funktionsumfang.

DMX-Adressierung und RDM-Zugriff

Der D5-T belegt fünf aufeinanderfolgende DMX-Adressen, die Sie an der Digitalanzeige einstellen. Eingegeben wird nur die Startadresse, die vier weiteren Kanäle folgen automatisch. Pro Kanal stehen 256 Helligkeitsstufen aus der 8-Bit-Auflösung bereit, genug für weiche Übergänge. Ein stehender Wert meldet ein gültiges DMX-Signal, ein blinkender ein fehlendes. Per RDM stellen Sie Adressen und prüfen den Status vom Pult, ohne den Schaltschrank zu öffnen. Nach 30 Sekunden ohne Eingabe verriegelt sich die Anzeige selbst; ein langer Druck auf die M-Taste gibt sie wieder frei. Bis zu 32 Decoder reihen Sie an einer DMX-Linie; für mehr setzt ein DMX-Verstärker das Signal neu auf. Am Ende jeder langen Leitung gehört ein Abschlusswiderstand von 90 bis 120 Ohm gegen Reflexionen. So bleibt die DMX-Steuerung auch über große Anlagen hinweg stabil. Im Theater laufen so alle Kanäle synchron zum Pult.

Von einfarbig bis RGBCCT in fünf Kanälen

Die fünf Kanäle verteilen Sie frei auf den Streifen, nicht genutzte bleiben einfach leer. Warmweiß bis Kaltweiß liefert der CCT Streifen 12 mm mit CRI 92 und einem Bereich bis 7000 Kelvin. Kräftige Farben auf drei Kanälen bringt der COB RGB 8 mm mit homogener Mischung. Farbe und einen eigenen Weißkanal kombiniert der RGBW Streifen 10 mm über vier Kanäle. Das komplette Spektrum aus Farbe und Weiß deckt der RGBCCT Streifen 12 mm als 5-in-1-Band mit CRI 93 ab. Dass ein einziges Modul jeden dieser Typen fährt, spart im Lager Artikel und vereinfacht die Programmierung über alle Projekte. Wichtig ist nur, dass die Kanalzahl des Streifens zur Belegung passt. In der Gaming-Beleuchtung mischen Sie so jede Farbe und jeden Weißton direkt am Pult.

Einfarbige Zonen, Netzteil und Schutz

Den D5-T fahren Sie ebenso mit mehreren einfarbigen Streifen, je einen pro Kanal und einzeln dimmbar. Bis zu fünf getrennte Lichtlinien laufen so über ein Modul. Mit über 2900 Lumen je Meter ist der COB 15 mm die hellste Wahl. Für schmalste Linien eignet sich der COB 3 mm mit CRI 90. Was der Farbwiedergabewert für die Lichtqualität bedeutet, lesen Sie in unserem Ratgeber zum CRI-Wert. Bei 24 Volt und 20 Ampere passt das Mean Well HLG-480H mit 480 Watt; für ein 48-Volt-System nehmen Sie ein entsprechendes 48-Volt-Netzteil. Verpolungs-, Kurzschluss- und Überlastschutz laufen automatisch mit und setzen sich nach einem Fehler von selbst zurück. Mit Schutzart IP20 gehört der D5-T in den trockenen Schaltschrank und arbeitet von minus 10 bis plus 40 Grad. Im Messebau versorgen Sie so bis zu fünf Zonen aus einem einzigen Schrank. Welcher Streifen und welches Netzteil zu Ihrem Aufbau passen, klären wir gern über WhatsApp.
