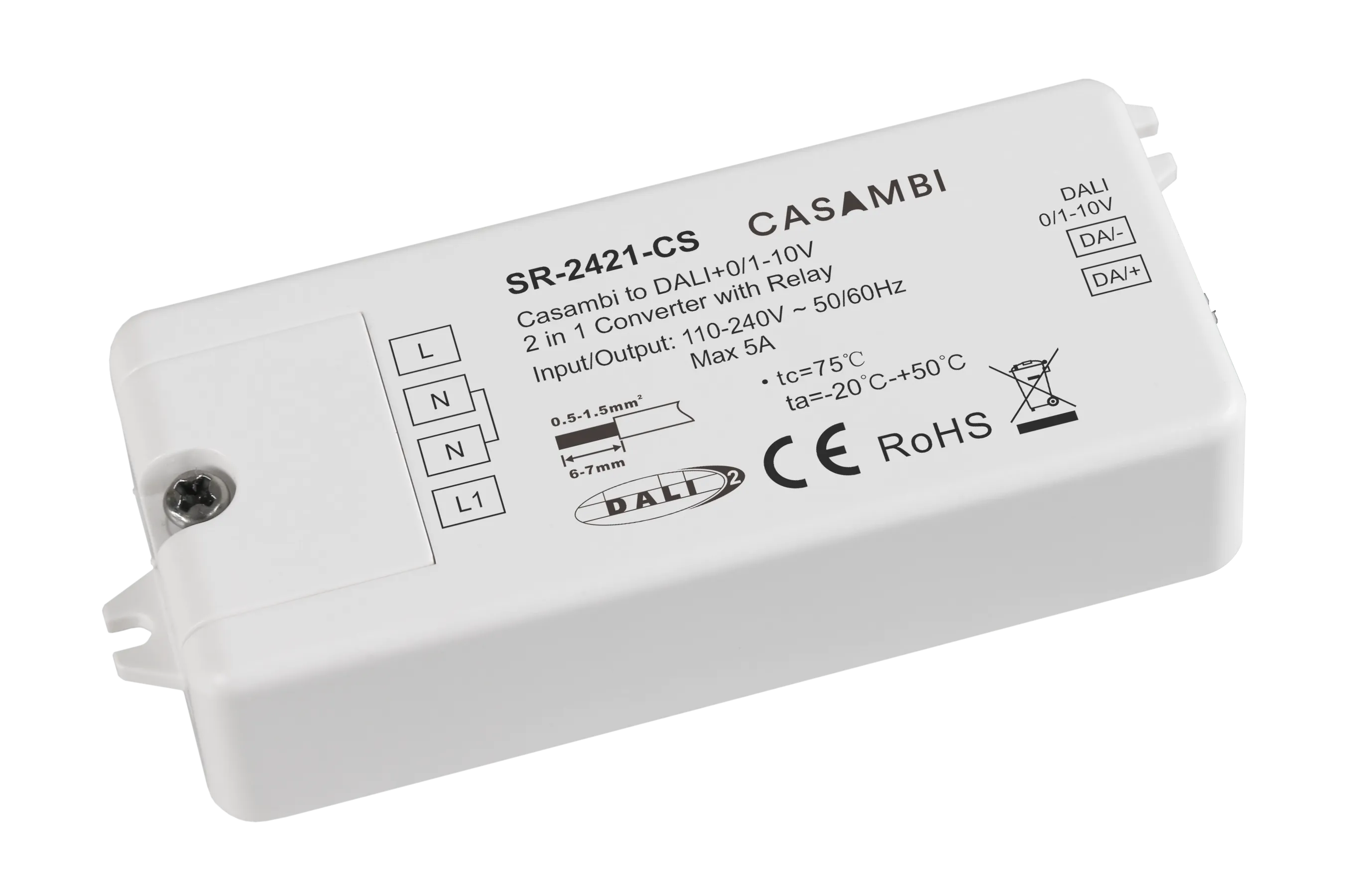

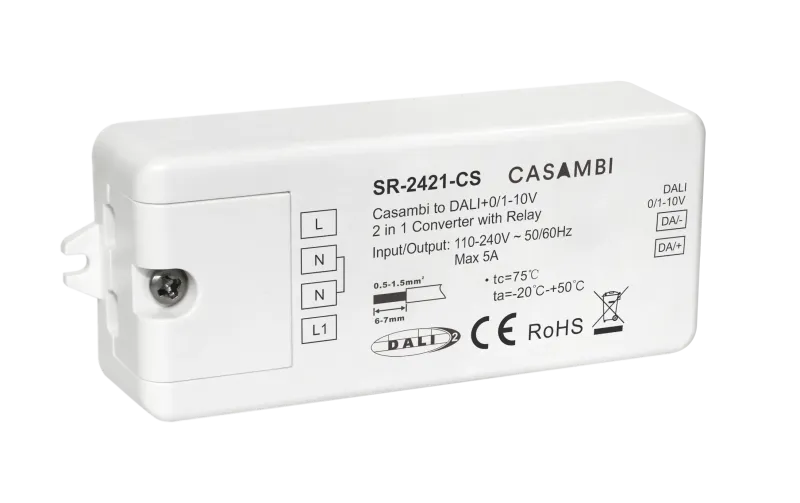

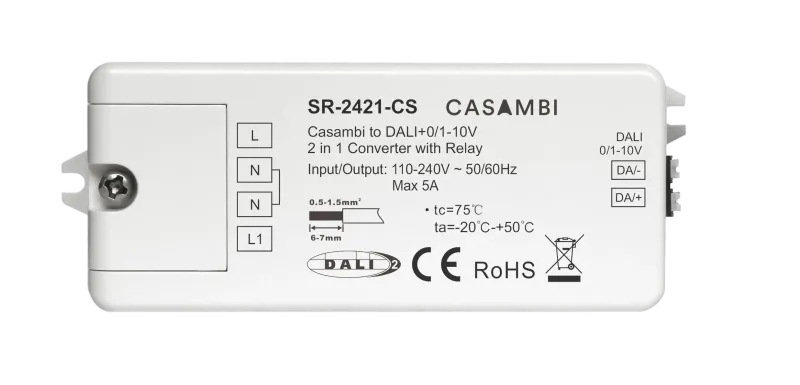

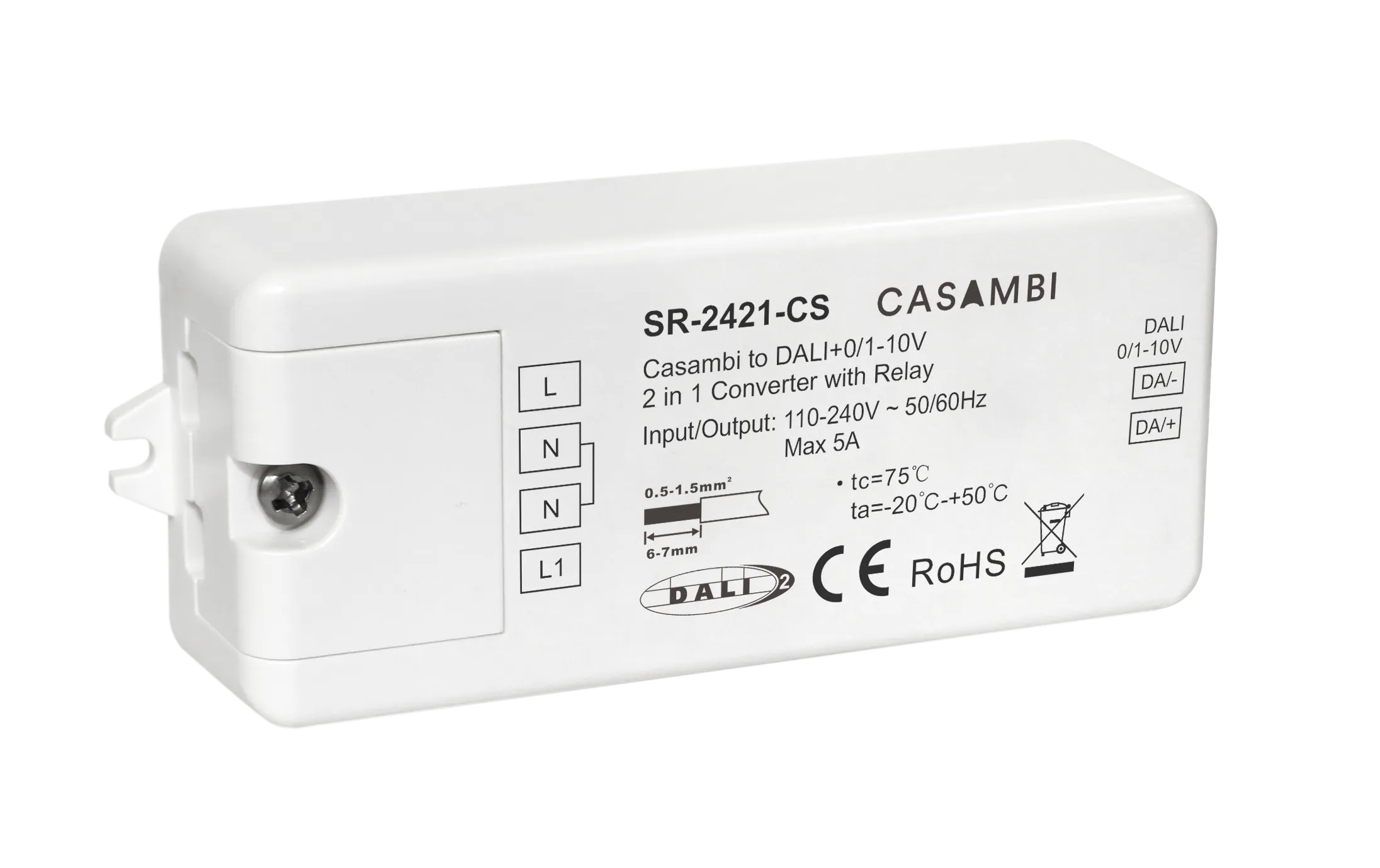

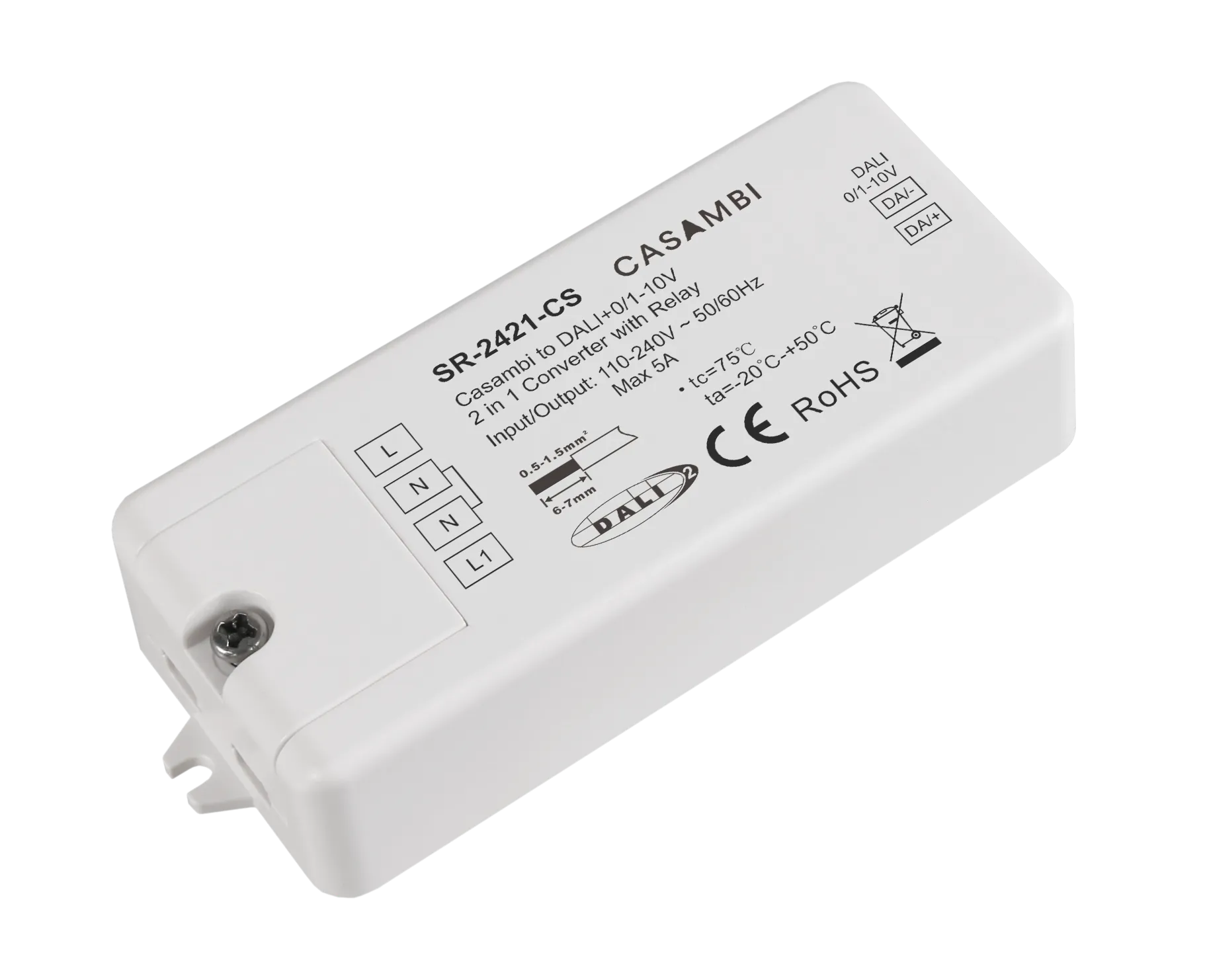

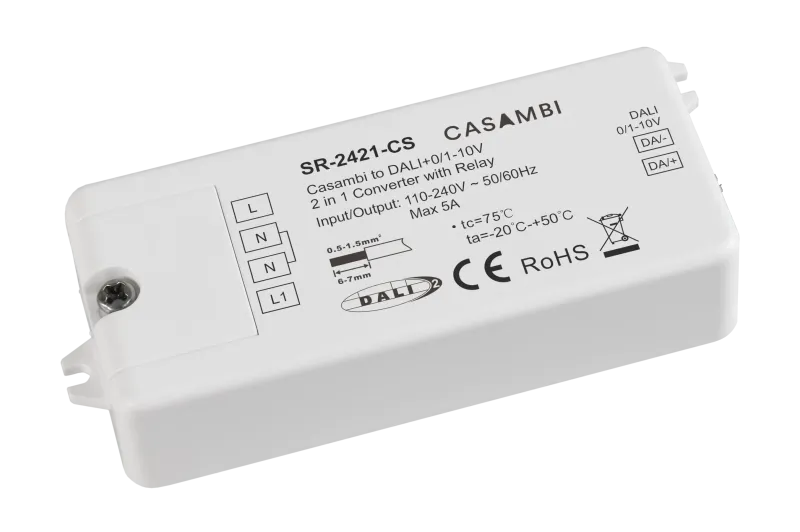

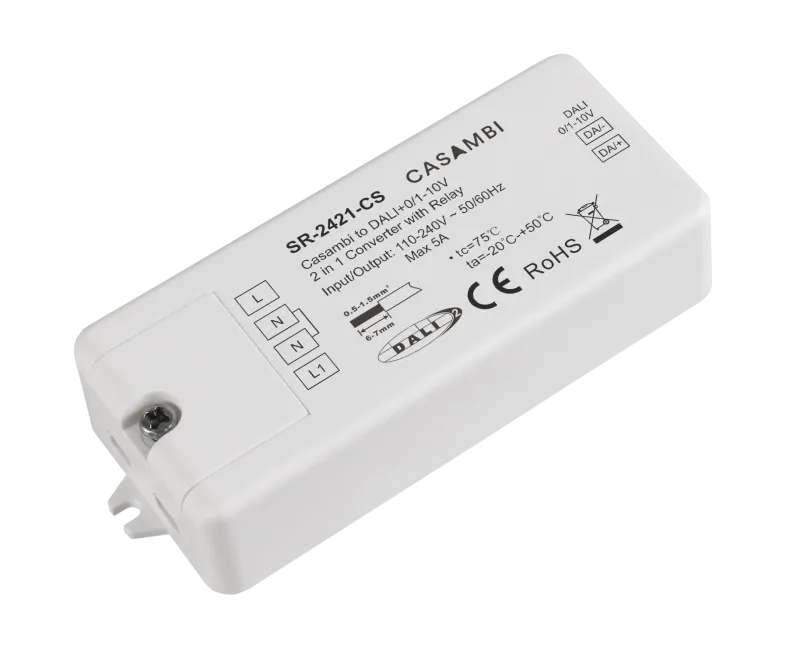

SR-2421-CS Casambi DALI Gateway Bluetooth Mesh, 0-10V, DALI Bus Netzteil, Relais, 230V

Der SR-2421-CS ist ein Casambi DALI Gateway und 0-10V Converter, der das Casambi Bluetooth Mesh Netzwerk mit vorhandenen DALI Betriebsgeräten und 0/1-10V Treibern verbindet. Über die Casambi App und kompatible Casambi Wandschalter werden DALI Leuchten und 0-10V Treiber gesteuert, die selbst kein Bluetooth haben. Mit integriertem DALI Bus Netzteil von 50 Milliampere für bis zu 25 DALI Geräte, neun per App umschaltbaren Profilen für DALI DT6, DT8 und 0-10V sowie einem Relaisausgang ist der SR-2421-CS die zentrale Brücke, um eine bestehende DALI Installation in ein Casambi Netzwerk einzubinden.

Das macht den Converter zur idealen Lösung, wenn DALI Leuchten und Casambi Geräte in einer gemeinsamen App-Oberfläche zusammenlaufen sollen. Bestehende DALI Betriebsgeräte, die bisher eine separate DALI Steuerung benötigten, werden so Teil des drahtlosen Casambi Mesh Netzwerks, ohne dass die vorhandene Verkabelung der Leuchten geändert werden muss.

Die Brücke zwischen Casambi und DALI: zwei Bus-Welten in einem Gerät

Der SR-2421-CS verbindet das drahtlose Casambi Bluetooth Mesh mit dem kabelgebundenen DALI Bus oder einem 0/1-10V Signal. Auf der einen Seite empfängt das Gerät die Steuerbefehle aus der Casambi App oder von Casambi Wandschaltern, auf der anderen Seite gibt es diese als DALI Telegramme oder als 0-10V Signal an die angeschlossenen Treiber weiter. Damit lassen sich Leuchten, die selbst kein Bluetooth besitzen, vollständig in ein modernes, app-basiertes Lichtsteuerungs-System integrieren.

Besonders bei Nachrüstungen spielt das Gateway seine Stärke aus, weil eine vorhandene DALI Installation nicht ersetzt, sondern erweitert wird. Weitere Übergänge zwischen Bus-Systemen und Protokollen findest du in unserer DALI Gateway Kategorie, die verschiedene Brücken zwischen DALI und anderen Steuerungs-Welten bündelt.

Neun Profile per Casambi App umschaltbar: DALI DT6, DT8 und 0-10V

Der Converter unterstützt neun Profile, die über die Casambi App umgeschaltet werden, ohne dass die Hardware getauscht werden muss. Das Werks-Profil ist DALI DT6 mit 4-fach Broadcast-Dimmung. Im DT6-Broadcast-Profil steuert das Gateway bis zu 25 DALI DT6 LED Treiber mit Ein/Aus und Dimmen, etwa für gleichmäßig gedimmte Decken-Leuchten.

Die weiteren Profile decken Tunable White und Farbe ab: DALI DT8 TW für Farbtemperatur-Steuerung, DALI DT8 RGBW und DT8 XY für Farbsteuerung, DALI DT8 RGBTW für Farbe plus Farbtemperatur, sowie DALI 8 Channels für die Einzelsteuerung von acht Treibern auf den Adressen 0 bis 7 und DALI 4 Groups für vier Gruppen auf den Gruppenadressen 0 bis 3. Ein 2x(DIM, TW)-Profil steuert zwei Tunable-White-Treiber getrennt, und das 0-10V-Profil steuert bis zu 20 parallele 0/1-10V dimmbare Treiber. So lassen sich auch farbige Anwendungen mit RGBW LED Streifen und passenden DT8-Treibern realisieren.

Integriertes DALI Bus Netzteil mit 50 mA für bis zu 25 DALI Betriebsgeräte

Der SR-2421-CS hat ein integriertes DALI Bus Netzteil mit 50 Milliampere Ausgangsstrom, das ausreicht, um bis zu 25 DALI Betriebsgeräte mit Busspannung zu versorgen. Ein separates DALI Bus Netzteil, das sonst bei jeder DALI Installation zusätzlich eingeplant werden muss, entfällt damit komplett. Das spart eine Komponente, einen Platz im Schaltschrank und die zugehörige Verkabelung, was die Anlagenplanung vereinfacht und die Gesamtkosten der Installation senkt.

Wer in größeren Anlagen zusätzliche Bus-Versorgung benötigt, findet in der DALI Stromversorgung Kategorie passende Komponenten. Die zugehörigen DALI Leuchten und Treiber lassen sich mit Netzteilen aus der DALI LED Netzteile Kategorie versorgen, sodass eine komplette DALI Anlage aus einer Hand entsteht.

Relaisausgang für konventionelle Glühlampen, Halogen- und LED-Lasten

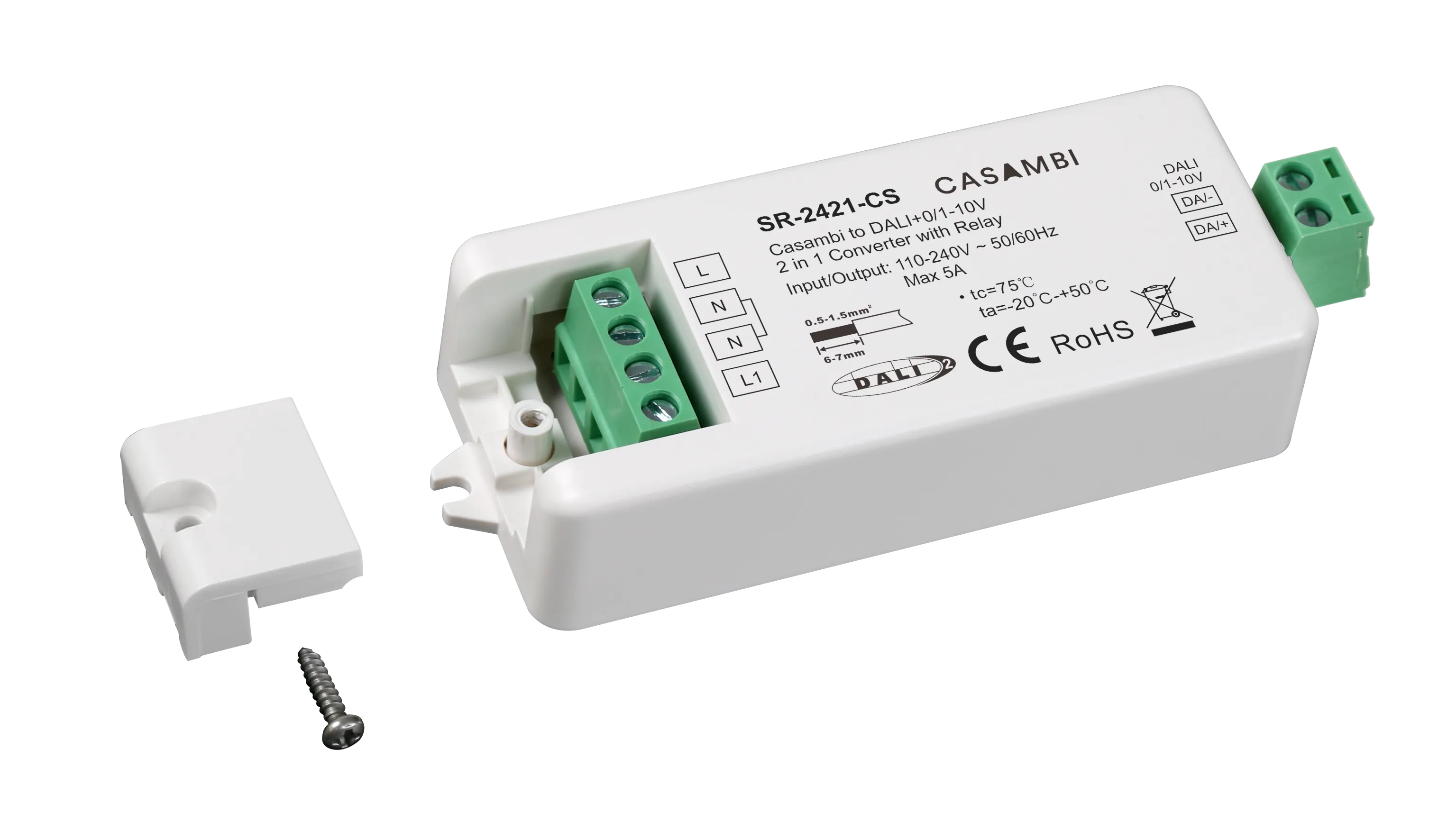

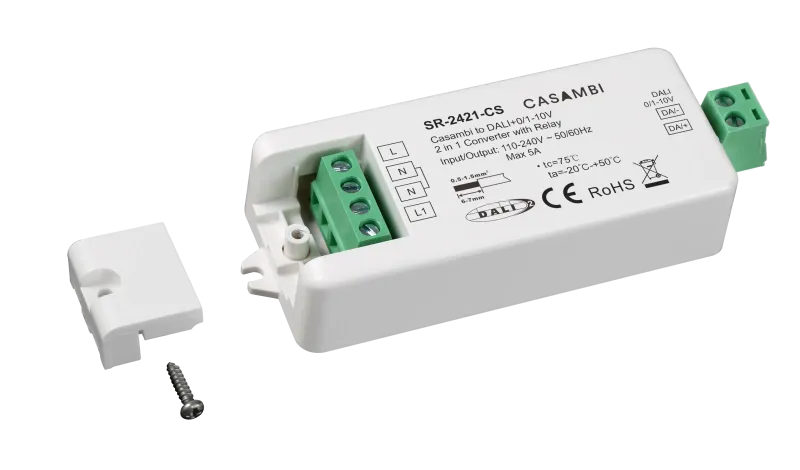

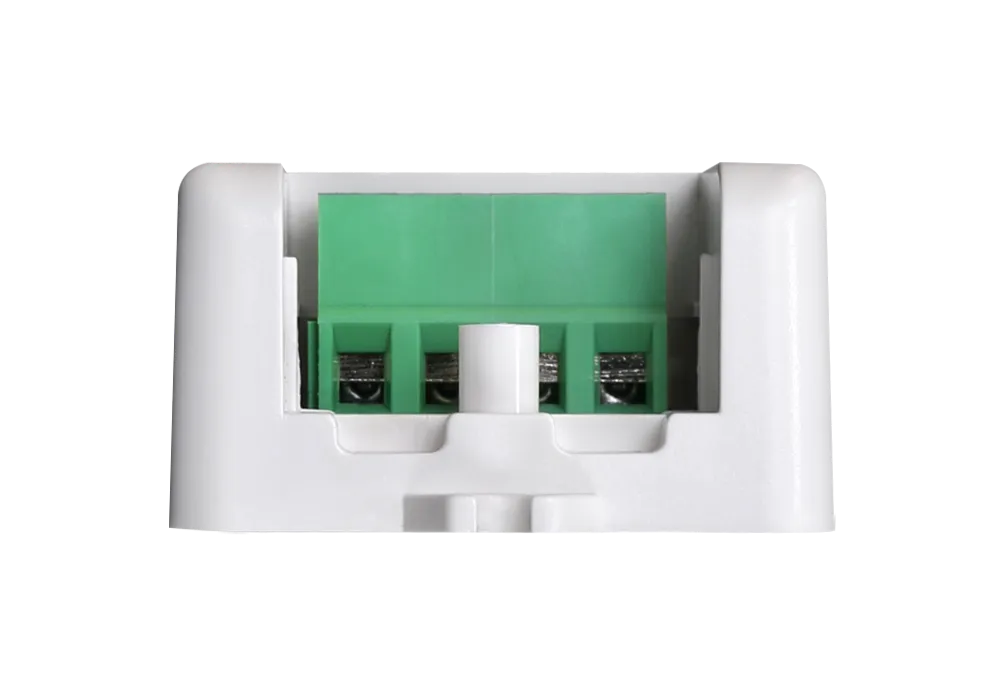

Neben dem DALI- und 0-10V-Signalausgang hat der SR-2421-CS einen integrierten Relaisausgang, der maximal 5 Ampere bei Glühlampen und Halogen-Lasten und maximal 1,6 Ampere bei LED-Last schaltet. Das Relais wird über den Dimm-Slider in der Casambi App geschaltet: Ein Slider-Wert über 0 Prozent aktiviert das Relais, ein Slider auf 0 Prozent deaktiviert es. Damit lassen sich auch konventionelle Leuchten ohne DALI in das Casambi Netzwerk einbinden, etwa eine dekorative Glühbirne oder eine Decken-Leuchte mit klassischem Leuchtmittel.

Zu beachten ist, dass der Relaisausgang nur in den Einzel-Adress-Profilen (DT8 TW, RGBW, XY, RGBTW) und im 0-10V-Profil über den Slider gesteuert werden kann. In den Profilen DALI DT6 Broadcast, 8 Channels, 4 Groups und 2x(DIM, TW) ist das Relais nicht über den Slider schaltbar. Die Profil-Wahl sollte daher zur gewünschten Relais-Nutzung passen.

Steuerung über Casambi App und Casambi Wandschalter

Der SR-2421-CS lässt sich nicht nur über die Casambi App, sondern auch über kompatible Casambi Wandschalter bedienen, die im selben Mesh Netzwerk angemeldet sind. Über die Smart-Switch-Funktion in der App wird festgelegt, welche Aktion ein angeschlossener oder verknüpfter Schalter auslöst, etwa das Aufrufen einer bestimmten Lichtszene. Damit ist sowohl die komfortable App-Steuerung vom Smartphone als auch die klassische Bedienung an der Wand möglich.

Da das Casambi Mesh Netzwerk vollständig verteilt arbeitet, gibt es keinen zentralen Ausfallpunkt: Jedes Gerät im Netzwerk gibt Befehle weiter, sodass auch große Installationen mit vielen Leuchten zuverlässig erreichbar bleiben. Das komplette Steuerungs-Sortiment für weitere Protokolle findest du in der Kategorie LED Steuerung.

DALI Adressierung und Konfiguration komplett über die Casambi App

Die DALI Adressierung und Konfiguration erfolgt vollständig über die Casambi App, ohne separates DALI Inbetriebnahme-Tool. DALI Adressen können zugewiesen, zurückgesetzt und neu vergeben werden, und ein Scan der vorhandenen DALI Geräte auf dem Bus ist ebenfalls direkt über die App möglich. Das vereinfacht die Inbetriebnahme erheblich, besonders bei Nachrüstungen, bei denen ein bestehendes DALI System schrittweise in ein Casambi Netzwerk überführt wird.

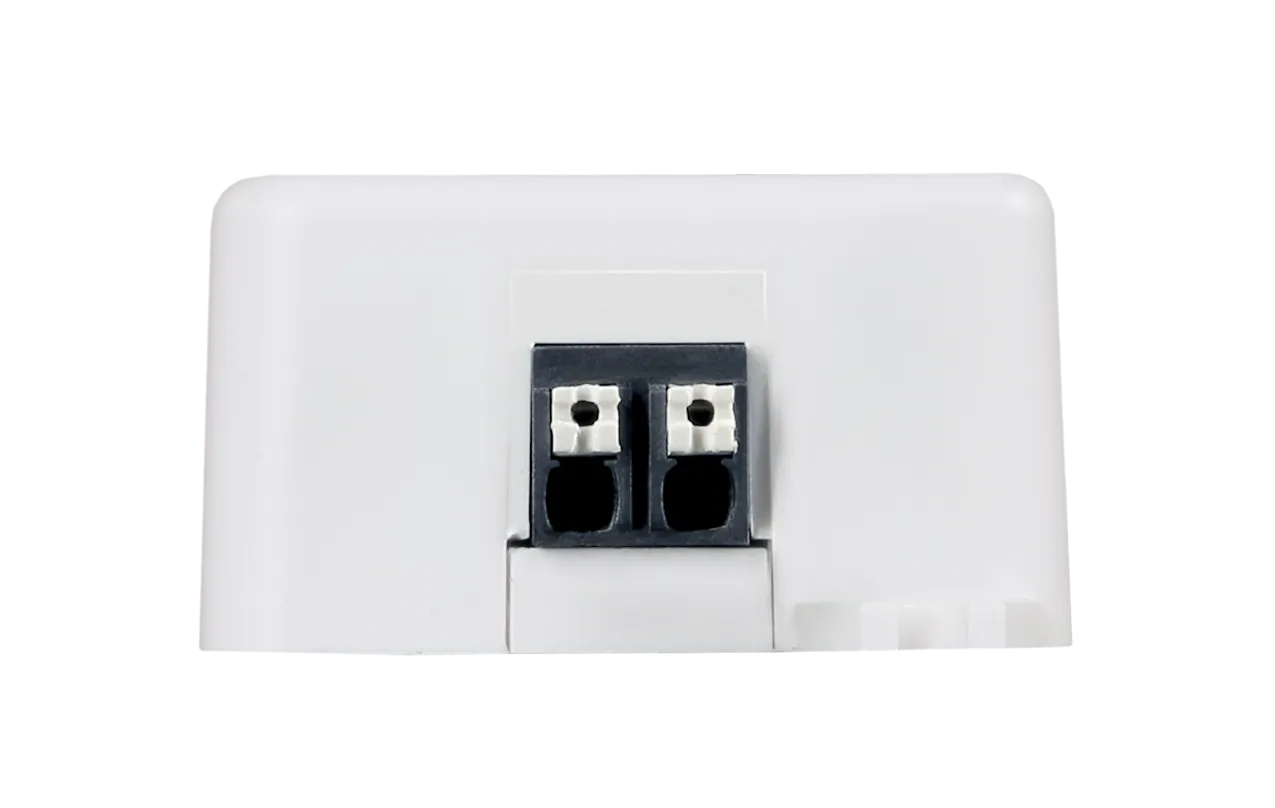

Für die saubere Verkabelung des DALI Busses und der Leuchten empfehlen sich passende LED Kabel und Verbinder. Der zweiadrige DALI Bus ist dabei verpolungssicher, was die Verkabelung im Vergleich zu vielen anderen Bus-Systemen vereinfacht.

Einsatzbereiche: Büro, Ladenbau und Fassade mit gemischten Casambi- und DALI-Anlagen

Der SR-2421-CS eignet sich überall dort, wo Casambi und DALI zusammenwachsen sollen. In der Büro-Beleuchtung steuert er vorhandene DALI Deckenleuchten über die Casambi App, während LED Streifen in Vouten und Regalen direkt über Casambi Controller laufen, alles in einer gemeinsamen Oberfläche. In der Laden-Beleuchtung bindet er DALI Downlights und Schienenstrahler in dasselbe Netzwerk ein wie die dekorativen LED Streifen in den Warenregalen.

In der Fassaden-Beleuchtung steuert das Gateway 0-10V Außenleuchten über Casambi, ohne dass separate Steuerungsleitungen verlegt werden müssen. Auch in Hotels, Restaurants und gemischten Gewerbe-Anlagen ist der Converter die Brücke, um Bestands-DALI-Technik und moderne Casambi-Bedienung zu vereinen.

Bei Fragen zur Casambi-DALI Integration, zur Profil-Wahl, zur Relais-Nutzung oder zur Kompatibilität mit vorhandenen DALI Treibern beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für homogene Lichtlinien in Casambi-gesteuerten Bereichen empfehlen sich COB LED Streifen, eine Übersicht aller Leuchtmittel findest du in unserer LED Streifen Hauptkategorie.
