LED Streifen löten

Saubere und dauerhafte Verbindungen Schritt für Schritt

Die kurze Antwort vorweg

Ein LED Streifen wird gelötet, indem zuerst die Kupfer-Lötpads und das Kabelende mit etwas Lötzinn verzinnt und anschließend zusammengefügt werden. Die ideale Löttemperatur liegt bei etwa 300 bis 350 Grad Celsius, und der eigentliche Lötvorgang pro Kontakt sollte nur ein bis zwei Sekunden dauern, damit die Hitze die LEDs nicht beschädigt. Gelötet wird immer im stromlosen Zustand.

Löten oder Steckverbinder: Wann sich der Lötkolben lohnt

Nach dem Zuschneiden eines LED Streifens gibt es zwei Wege, ihn wieder anzuschließen: mit einem werkzeuglosen Steckverbinder oder durch Löten. Beide funktionieren, aber sie haben unterschiedliche Stärken.

Steckverbinder sind schnell und brauchen kein Werkzeug. Sie sind ideal, wenn es einfach gehen soll oder wenn man keinen Lötkolben besitzt. Mehr dazu in unserem Beitrag zum LED Streifen schneiden, wo wir beide Anschlussmethoden gegenüberstellen.

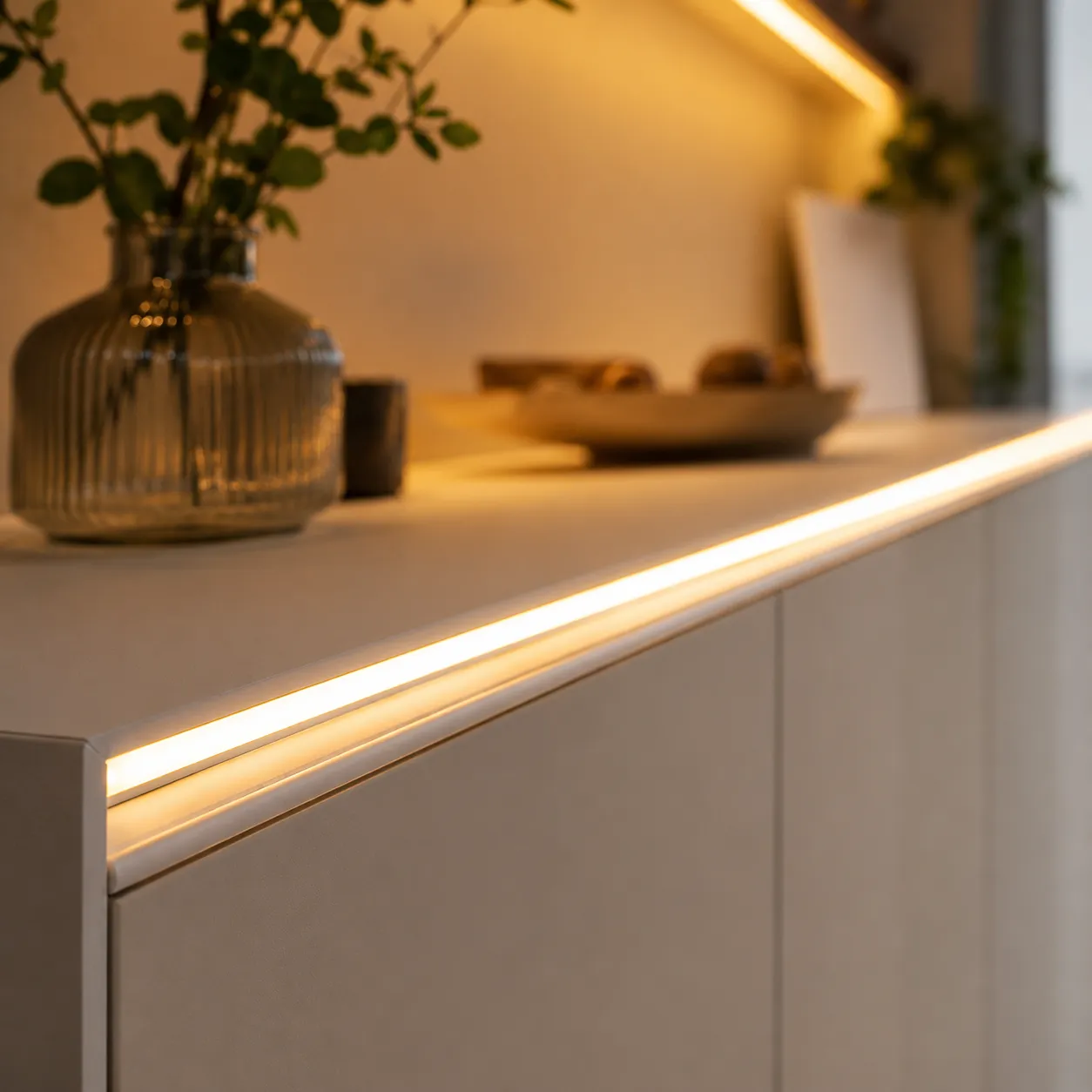

Löten ist die robustere und platzsparendere Lösung. Eine gelötete Verbindung sitzt dauerhaft fest, hat keinen Übergangswiderstand durch Klemmkontakte und trägt deutlich weniger auf als ein Steckverbinder. Gerade in schmalen LED Aluprofilen, bei denen ein klobiger Verbinder gar nicht in die Nut passt, führt am Löten oft kein Weg vorbei. Aus unserer Erfahrung lösen sich Steckverbinder bei Wärme oder Erschütterung mit der Zeit gelegentlich, eine saubere Lötstelle dagegen hält über Jahre. Wer eine dauerhafte, unsichtbare Installation will, lötet.

smd-led-streifen-warmweiss-zur-ausleuchtung

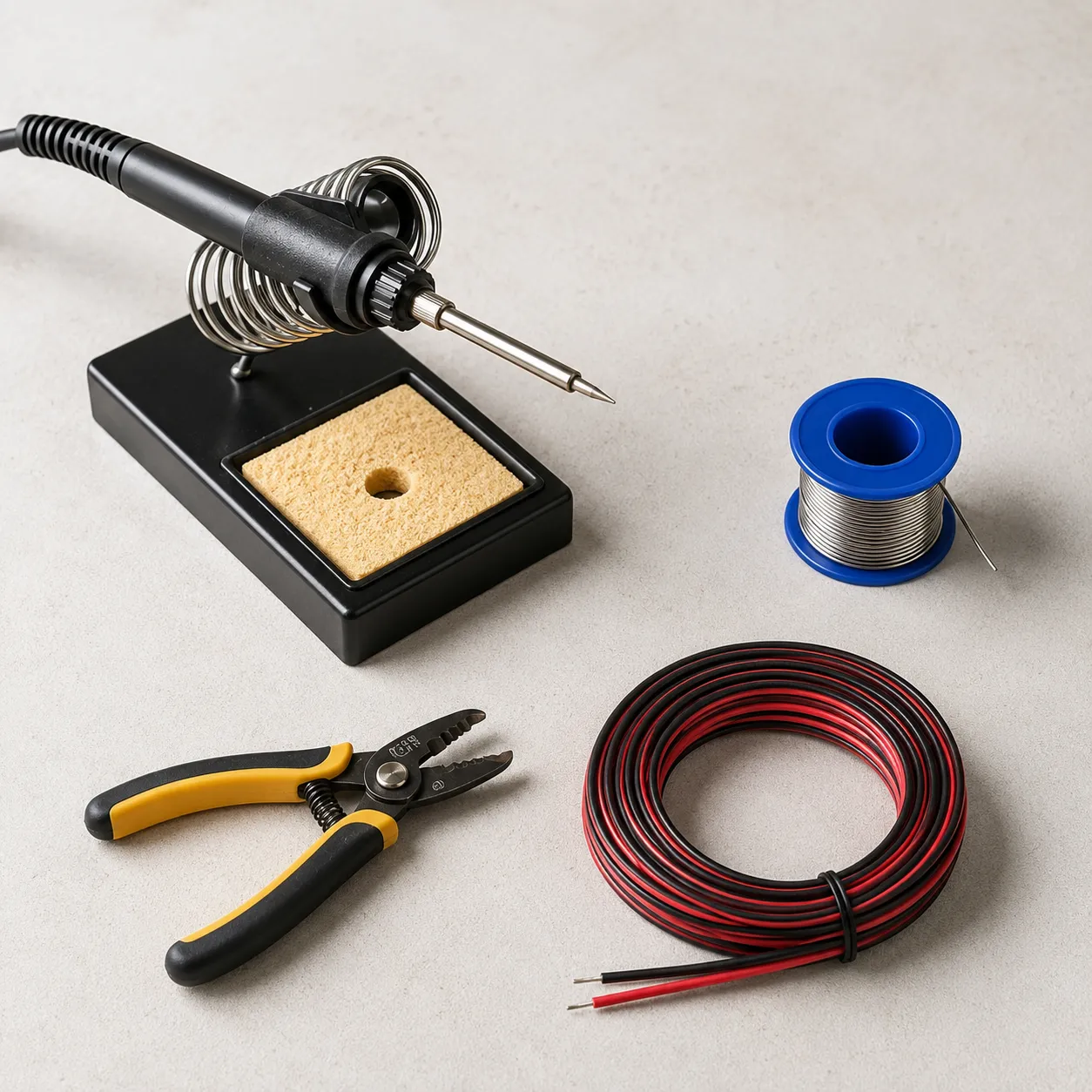

Was du zum Löten brauchst

Die Grundausstattung ist überschaubar. Ein Lötkolben mit feiner Spitze und einstellbarer Temperatur ist die wichtigste Anschaffung. Geräte mit fester, hoher Temperatur eignen sich schlechter, weil sie die empfindlichen LEDs leicht überhitzen. Dazu kommt Lötzinn, idealerweise dünnes Elektroniklot mit integriertem Flussmittel.

Hilfreich, aber nicht zwingend nötig: eine dritte Hand mit Klemmen, die den Streifen und das Kabel beim Löten fixiert, sowie etwas zusätzliches Flussmittel für saubere Lötstellen. Zum Anschließen brauchst du außerdem ein passendes Anschlusskabel im richtigen Querschnitt. Für einfarbige Streifen reichen zwei Adern, bei RGB und RGBW Streifen brauchst du entsprechend mehr.

Ein Seitenschneider und eine Abisolierzange zum Vorbereiten der Kabelenden runden die Ausstattung ab.

Die richtige Temperatur

Die Löttemperatur ist beim LED Streifen der kritischste Faktor. Zu wenig Hitze ergibt eine kalte, instabile Lötstelle. Zu viel Hitze oder zu lange Kontaktzeit beschädigt die LEDs und löst im schlimmsten Fall die Kupferpads von der Trägerfolie ab.

Als Richtwert haben sich 300 bis 350 Grad Celsius bewährt. Der Lötkolben sollte die Spitze schnell auf Temperatur bringen, damit der Kontakt mit dem Pad kurz bleibt. Pro Lötpunkt sind ein bis zwei Sekunden das Ziel. Wer länger braucht, sollte die Temperatur leicht erhöhen, statt den Kolben länger draufzuhalten, denn die Dauer der Hitzeeinwirkung schadet mehr als ein kurzer heißer Kontakt.

Schritt für Schritt: Kabel an den Streifen löten

Zuerst den Streifen vom Strom trennen. Niemals an einem LED Streifen löten, der noch mit dem Netzteil verbunden ist.

Im ersten Schritt werden die Lötpads am Streifen verzinnt. Dazu die Lötkolbenspitze kurz auf das Kupferpad halten und eine kleine Menge Lötzinn auftragen, sodass ein glänzender Tropfen auf dem Pad entsteht. Das nennt man Verzinnen. Es sorgt dafür, dass die spätere Verbindung schnell und sauber gelingt.

Im zweiten Schritt wird das Kabelende vorbereitet. Etwa drei bis vier Millimeter Isolierung abisolieren, die Litzen verdrillen und ebenfalls mit etwas Lötzinn verzinnen. Ein verzinntes Kabelende franst nicht aus und lässt sich präzise platzieren.

Im dritten Schritt werden beide Teile zusammengefügt. Das verzinnte Kabelende auf das verzinnte Pad legen und die Lötkolbenspitze kurz darauf halten, bis beide Zinnschichten verschmelzen. Sobald das Lot fließt und sich verbindet, den Kolben wegnehmen und die Verbindung kurz ruhig halten, bis das Zinn erstarrt. Die fertige Lötstelle sollte glänzend und leicht gewölbt aussehen, nicht matt oder zerklüftet.

Bei der Polung aufpassen: Plus und Minus müssen mit den Markierungen auf dem Streifen übereinstimmen. Bei einfarbigen Streifen sind das zwei Kontakte, die nicht vertauscht werden dürfen.

Streifen direkt an Streifen löten

Zwei LED Streifen lassen sich auch ohne Kabel direkt aneinander löten, etwa um eine Ecke zu überbrücken oder zwei Reststücke zu verbinden. Dazu beide Streifen mit den Lötpads zueinander ausrichten, die Pads beider Streifen verzinnen und die jeweils zusammengehörenden Kontakte mit einem kurzen Lötpunkt überbrücken.

Wichtig ist die korrekte Ausrichtung: Plus muss auf Plus treffen, Minus auf Minus. Bei mehrkanaligen Streifen müssen alle Kontakte in der richtigen Reihenfolge zueinander passen. Diese direkte Verbindung ist besonders flach und eignet sich gut für Voutenbeleuchtung oder enge Einbausituationen, wo kein Platz für Kabel oder Verbinder ist.

Mehrkanalige Streifen: RGB, RGBW und CCT

Bei einfarbigen Streifen sind nur zwei Kontakte zu löten. Bei CCT Streifen sind es drei, bei RGB vier und bei RGBW fünf Kontakte, die eng nebeneinander liegen. Hier ist Präzision gefragt, denn die Kontakte dürfen sich nicht durch überschüssiges Lötzinn berühren.

Was wir in der Praxis oft sehen: Eine Lötbrücke zwischen zwei benachbarten Kontakten führt dazu, dass Farben falsch dargestellt werden oder gar nicht funktionieren. Deshalb bei mehrkanaligen Streifen sparsam mit dem Lötzinn umgehen und jeden Kontakt einzeln sauber löten. Ein dünnes Lot und eine feine Lötspitze sind hier Pflicht. Im Zweifel hilft ein prüfender Blick mit der Lupe, ob alle Kontakte sauber getrennt sind.

Bei der Zuordnung der Adern hilft die Beschriftung auf dem Streifen, wo die Kontakte mit V+, R, G, B und W gekennzeichnet sind. Jede Ader gehört auf ihren zugeordneten Kontakt.

Wasserdichte Streifen löten

Bei IP65 oder IP67 Streifen mit Silikonbeschichtung muss die Beschichtung an der Lötstelle vorsichtig entfernt werden, bevor gelötet werden kann. Nach dem Löten muss die Stelle wieder versiegelt werden, um die Schutzart zu erhalten. Dafür eignen sich Isolier-Spray und Silikondichtmasse. Eine unversiegelte Lötstelle an einem Außenstreifen, etwa in der Gartenbeleuchtung oder Fassadenbeleuchtung, lässt Feuchtigkeit eindringen und führt früher oder später zum Ausfall.

Häufige Fehler beim Löten

Der häufigste Fehler ist die kalte Lötstelle. Sie entsteht, wenn das Lot nicht richtig geflossen ist, weil die Temperatur zu niedrig war oder die Teile beim Erstarren bewegt wurden. Eine kalte Lötstelle sieht matt und körnig aus und bricht über die Zeit. Die Lösung: ausreichend Temperatur und die Verbindung beim Erstarren ruhig halten.

Der zweite Fehler ist zu viel Hitze über zu lange Zeit. Das löst die Kupferpads von der Folie ab oder beschädigt die nächstgelegene LED. Kurz und heiß ist besser als lang und lauwarm.

Der dritte Fehler betrifft mehrkanalige Streifen: Lötbrücken zwischen benachbarten Kontakten. Sparsam mit dem Zinn umgehen und jeden Kontakt einzeln löten.

Und der vierte Fehler ist die vertauschte Polung. Vor dem Einschalten immer prüfen, ob Plus und Minus korrekt zugeordnet sind.

Wann Löten besser ist als ein Verbinder

Löten lohnt sich vor allem bei dauerhaften, fest verbauten Installationen, bei beengten Platzverhältnissen im Profil, bei mehrkanaligen Streifen mit vielen Kontakten und überall dort, wo eine unsichtbare, flache Verbindung gewünscht ist. Für schnelle, temporäre oder leicht zugängliche Anschlüsse sind Steckverbinder die bequemere Wahl.

Wer regelmäßig mit LED Streifen arbeitet, kommt um den Lötkolben langfristig nicht herum, weil viele saubere Installationen ohne Löten nicht umsetzbar sind. Für die richtige Dimensionierung des passenden Netzteils zur fertig gelöteten Installation hilft unser Beitrag zur LED Netzteil Berechnung.

Bei Fragen zum Löten, zum passenden Zubehör oder zur Auswahl der richtigen Verbindungsmethode berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Gelötete LED Verbindungen: Das Ergebnis im Wohnraum

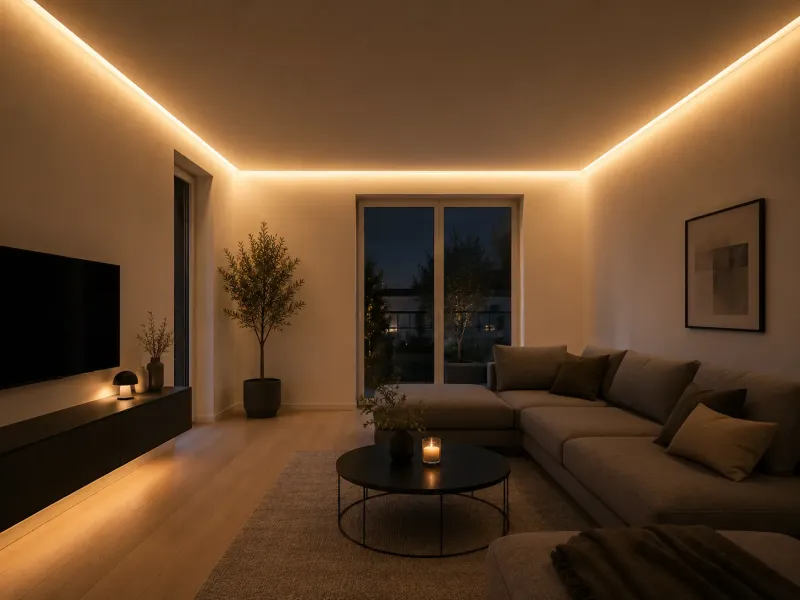

Moderne Voutenbeleuchtung im Wohnzimmer mit umlaufender warmweißer LED Lichtlinie an der Decke

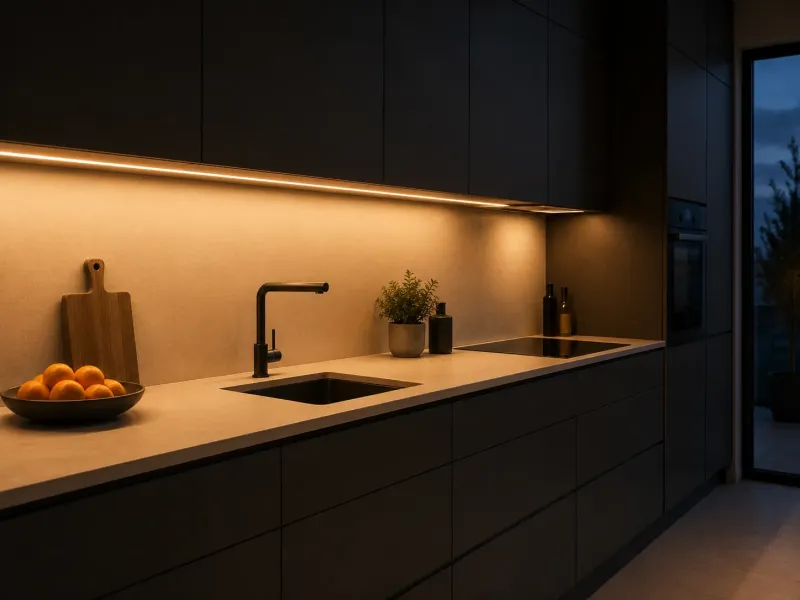

Warmweiße LED Unterbauleuchte unter dunklen Küchenschränken mit gleichmäßiger Ausleuchtung der Arbeitsplatte

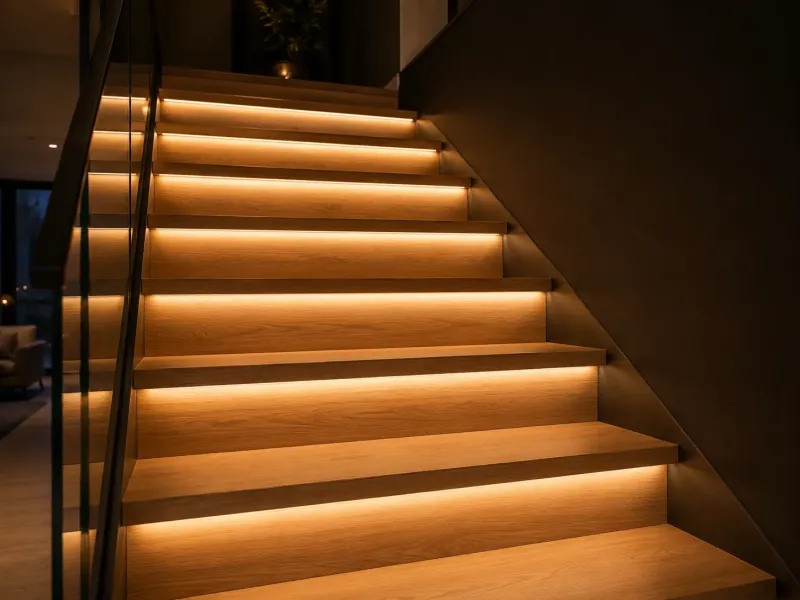

Moderne Treppe mit warmweißer LED Stufenbeleuchtung und gleichmäßigen Lichtlinien unter jeder Stufe

Lötzubehör, Kabel und Verbinder für LED Streifen

WEICON Abisolierzange No 5 selbsteinstellend 0,2 bis 6 mm² für Kabel abisolieren flexible und massive Leiter

WEICON Abisolierzange No. 5, selbsteinstellend, 0,2 bis 6,0 mm², für flexible und massive Leiter

23024

Kabel abisolieren bei der LED Installation: sauber, schnell und ohne Beschädigung Jede LED Installation beginnt und endet mit Kabeln. Die Anschlussleitungen vom LED Netzteil zum Streifen, die Verbindungskabel zwischen Streifenabschnitten, die Zuleitung zum Controller und die Einspeisekabel bei langen Strecken müssen sauber abisoliert werden, bevor sie in Schnellverbinder, Klemmen oder Schraubklemmen eingeführt werden können. Die WEICON Abisolierzange No. 5 erledigt das in einem Handgriff: Kabel einlegen, Zange zudrücken, Isolation ist ab. Kein Einstellen, kein Nachmessen, kein Risiko, den Leiter dabei zu beschädigen. Selbsteinstellend für alle gängigen Querschnitte Die Zange stellt sich automatisch auf den Leiterquerschnitt ein und erfasst flexible und massive Leiter im Bereich von 0,2 bis 6,0 mm². Damit deckt sie alle Kabelquerschnitte ab, die in der LED Installation typischerweise vorkommen: dünne 0,5 mm² Litzen für kurze Streifenverbindungen ebenso wie 1,5 oder 2,5 mm² Leitungen für längere Strecken vom Netzteil zum Streifen. Die Isolation wird sauber durchtrennt, ohne den Kupferleiter darunter einzukerben oder zu beschädigen. Das richtige Werkzeug für saubere Verbindungen Wer Kabel mit einem Seitenschneider oder einem Cuttermesser abisoliert, riskiert zwei Probleme: eingeschnittene Litzen, die den Querschnitt reduzieren und die Stromtragfähigkeit verringern, und unsauber abgetrennte Isolierung, die in der Klemme oder im Schnellverbinder nicht richtig sitzt. Beides kann zu erhöhtem Übergangswiderstand, Erwärmung und im schlimmsten Fall zum Ausfall der Verbindung führen. Die Abisolierzange verhindert beide Probleme und liefert bei jedem Kabel ein sauberes, reproduzierbares Ergebnis. Einsatzbereiche in der LED Installation Die Abisolierzange gehört in den Werkzeugkoffer jedes Installateurs, der regelmäßig LED Streifen anschließt. Typische Einsatzbereiche: Vorbereitung der Kabel für den Anschluss am Netzteil und Controller, Abisolieren der Verbindungsleitungen zwischen Streifenabschnitten, Vorbereitung der Kabel für Lötstellen am Streifen und Abisolieren der Einspeisekabel bei langen Strecken in Deckenvouten, Treppenbeleuchtungen oder Fassadeninstallationen. Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden, und jede Einspeisung bedeutet Kabel abisolieren. Verarbeitung und Handhabung Die Zange liegt ergonomisch in der Hand und lässt sich mit einer Hand bedienen. Das Kabel wird in die Zange eingelegt, die Zange zugedrückt, und die Isolation wird in einem Arbeitsschritt durchtrennt und abgezogen. Die Abisolierlänge lässt sich über einen Anschlag einstellen, sodass bei Serienarbeiten (mehrere Streifenabschnitte mit gleicher Kabellänge) jedes Kabelende exakt gleich lang abisoliert wird. Bei Fragen zum passenden Werkzeug oder Zubehör für deine LED Installation berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Lieferzeit 1-2 Werktage

39,90 €*

Weicon Isolierspray 400 ml Schutzlack für Elektronik transparent isolierend Feuchtigkeitsschutz

WEICON Isolier-Spray 400 ml, Isolier- & Versiegelungslack für Elektrotechnik

23021

Kabelverbindungen und Lötstellen dauerhaft schützen Bei jeder LED Installation gibt es Stellen, an denen blanke Kabelenden, Lötstellen oder Klemmanschlüsse offen liegen: dort wo der LED Streifen an die Anschlussleitung gelötet wird, am Übergang zwischen zwei Streifenabschnitten, an der Einspeisestelle oder am Anschluss des LED Netzteils. Das WEICON Isolier-Spray versiegelt diese Stellen mit einer transparenten, isolierenden Lackschicht, die Feuchtigkeit, Oxidation und Kriechströme fernhält. Ein kurzer Sprühstoß auf die Lötstelle, 30 Minuten trocknen lassen, fertig. Korrosionsschutz bei Außenanwendungen Im Innenraum sind offene Lötstellen und Kabelverbindungen selten ein Problem. Im Außenbereich sieht das anders aus. Bei der Gartenbeleuchtung, der Fassadenbeleuchtung oder der Terrassenbeleuchtung sind Kabelverbindungen dauerhaft Feuchtigkeit, Kondensat und Temperaturschwankungen ausgesetzt. Kupfer oxidiert, Lötstellen werden spröde, Kontaktwiderstände steigen. Das Isolier-Spray bildet eine Schutzschicht, die Wasser und Sauerstoff von den Kontaktstellen fernhält und so die Lebensdauer der Verbindung deutlich verlängert. Isolierende Schutzschicht gegen Kriechströme und Kurzschlüsse Der Sprühlack trocknet zu einer transparenten, elektrisch isolierenden Schicht auf. Das schützt eng beieinanderliegende Leiterbahnen und Lötpunkte vor Kriechströmen und versehentlichen Kurzschlüssen. Bei der Montage von LED Streifen werden die Anschlusspunkte oft auf engem Raum verlötet, besonders wenn der Streifen in einem schmalen Aluminiumprofil sitzt. Ein Sprühstoß Isolier-Spray auf die fertige Lötstelle gibt die Sicherheit, dass auch bei Vibration oder Verformung kein ungewollter Kontakt entsteht. Einfache Verarbeitung per Sprühdose Das Spray wird direkt aus der 400 ml Dose auf die zu schützende Stelle gesprüht. Kein Pinsel, kein Mischen, kein Werkzeug. Die Schicht trocknet transparent und klebefrei auf. Bei Bedarf können mehrere Schichten aufgetragen werden, um eine dickere Schutzschicht aufzubauen. Das Spray lässt sich gezielt auf kleine Stellen auftragen, ohne die Umgebung großflächig zu benetzen. Bei Bedarf lässt sich die Lackschicht mechanisch wieder entfernen, wenn eine Verbindung nachträglich geöffnet werden muss. Einsatzbereiche in der LED Installation Das Isolier-Spray ist in der LED Installation überall dort sinnvoll, wo elektrische Verbindungen zusätzlichen Schutz brauchen: an gelöteten Anschlussstellen, an Schnellverbindern und Klemmen in feuchter Umgebung, an Einspeisepunkten bei langen Strecken, an Kabelübergängen durch Außenwände bei der Fassadenbeleuchtung und an Verbindungsstellen in der Nähe des Poolbereichs. In Kombination mit IP-geschützten Verteilerdosen und vergossenen Verbindern bildet das Spray eine zusätzliche Sicherheitsebene für langlebige Installationen. Bei Fragen zur Verarbeitung oder zum richtigen Schutz deiner LED Verbindungen berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Lieferzeit 1-2 Werktage

24,90 €*

WEICON Präzisions Abisolierer S für feine Leiter 0,12 bis 0,8 mm AWG 36-20 zum präzisen Abisolieren von Kabeln

WEICON Präzisions-Abisolierer S, halbautomatisch, 0,12 bis 0,8 mm, für feine Litzen und Drähte

23025

Das Werkzeug für feine Kabel an der LED Lötstelle Die dünnen Anschlussdrähte an LED Streifen haben Durchmesser im Bereich von 0,2 bis 0,5 mm. Mit einer normalen Abisolierzange, die für Installationskabel ab 0,5 mm² ausgelegt ist, lassen sich diese feinen Litzen nicht sauber abisolieren, ohne einzelne Adern zu beschädigen. Der WEICON Präzisions-Abisolierer S ist genau für diesen Bereich gebaut: Er erfasst feine Leiter, Litzen und Drähte von 0,12 bis 0,8 mm Durchmesser (36 bis 20 AWG) und entfernt die Isolation beschädigungsfrei. Für jeden, der regelmäßig LED Streifen lötet oder feine Anschlussleitungen konfektioniert, ist dieses Werkzeug eine spürbare Arbeitserleichterung. Halbautomatisches Abtastsystem: kein Einstellen nötig Zwei präzise eingestellte Drehfedern wirken mit definierter Kraft symmetrisch auf das Klingenpaar und schneiden die jeweilige Isolation mit genau dem richtigen Druck ein. Das im Werkzeug integrierte Abtastsystem erkennt den Kabeldurchmesser automatisch und stellt den Schnitt darauf ein. Eine Beschädigung des inneren Leiters ist damit ausgeschlossen. Das ist bei feinen LED Litzen besonders wichtig, weil ein einzelner Einschnitt in eine 0,2 mm Litze die Leitung sofort unbrauchbar macht. Einstellbarer Längenanschlag für Serienarbeiten Der verstellbare, skalierte Längenanschlag im Bereich von 5 bis 45 mm ermöglicht es, die gewünschte Abisolierlänge vorab einzustellen und bei Serienarbeiten reproduzierbar abzurufen. Wer 20 Streifenabschnitte für eine Treppenbeleuchtung vorbereitet und bei jedem Abschnitt exakt 8 mm Kabelende freilegen muss, stellt den Anschlag einmal ein und arbeitet alle Kabel in gleichbleibender Qualität ab. Das spart Zeit und sorgt für saubere, gleichmäßige Lötstellen. Kompakt, leicht und für beide Hände geeignet Mit 112 mm Länge und 45 g Gewicht ist der Präzisions-Abisolierer kaum größer als ein Feuerzeug und liegt sicher in der Hand. Das glasfaserverstärkte Polyamidgehäuse ist robust und langlebig. Die Zange eignet sich für Rechts- und Linkshänder gleichermaßen. Das kompakte Format passt in jede Werkzeugtasche und auf jeden Löttisch. Einsatzbereiche in der LED Installation Der Präzisions-Abisolierer ergänzt die größere Abisolierzange für Installationskabel. Während Kabel ab 0,5 mm² zum Netzteil und Controller mit der Abisolierzange vorbereitet werden, kommt der Präzisions-Abisolierer an den feinen Stellen zum Einsatz: an den Lötkontakten des LED Streifens, an dünnen Signalkabeln bei DMX oder DALI Steuerungen und an den feinen Anschlussdrähten von Sensoren und Bewegungsmeldern. Das Werkzeug verarbeitet PVC-, PTFE- und Kynar-Isolationen zuverlässig. Bei Fragen zum passenden Werkzeug für deine LED Installation berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

Lieferzeit 1-2 Werktage

39,90 €*

Häufig gestellte Fragen zum LED Streifen löten

Die ideale Löttemperatur liegt bei 300 bis 350 Grad Celsius. Wichtiger als die exakte Temperatur ist die kurze Kontaktzeit: Pro Lötpunkt sollte der Lötkolben nur ein bis zwei Sekunden auf dem Pad bleiben, damit die Hitze die LEDs nicht beschädigt. Lieber kurz und heiß löten als lange mit niedriger Temperatur.

Ja. Werkzeuglose Steckverbinder klemmen den Streifen ein und stellen die Verbindung ohne Lötkolben her. Sie sind schneller, aber tragen mehr auf und können sich bei Wärme oder Erschütterung mit der Zeit lösen. Für dauerhafte und platzsparende Verbindungen ist Löten die robustere Wahl.

Die Lötkolbenspitze kurz auf das Kupferpad halten und eine kleine Menge Lötzinn auftragen, bis ein glänzender Tropfen entsteht. Genauso wird das Kabelende verzinnt. Beim späteren Zusammenfügen verschmelzen beide Zinnschichten zu einer festen Verbindung. Das Verzinnen sorgt dafür, dass der eigentliche Lötvorgang schnell und sauber gelingt.

Die häufigsten Ursachen sind eine vertauschte Polung, eine kalte Lötstelle oder eine Lötbrücke zwischen zwei Kontakten bei mehrkanaligen Streifen. Prüfe, ob Plus und Minus korrekt zugeordnet sind, ob die Lötstellen glänzend und fest sind und ob sich benachbarte Kontakte nicht durch überschüssiges Zinn berühren.

Ja. Beide Streifen mit den Lötpads zueinander ausrichten, die Pads verzinnen und die zusammengehörenden Kontakte mit einem kurzen Lötpunkt überbrücken. Plus muss auf Plus treffen, Minus auf Minus. Diese Methode ist besonders flach und eignet sich für enge Einbausituationen ohne Platz für Kabel.

Bei richtiger Temperatur und kurzer Kontaktzeit nicht. Gefährlich wird es nur bei zu langer Hitzeeinwirkung. Deshalb pro Kontakt nur ein bis zwei Sekunden löten und nicht direkt neben einer LED mit dem Kolben verweilen. Eine vorgewärmte, saubere Lötspitze und vorverzinnte Pads halten die nötige Kontaktzeit gering.

Dünnes Elektroniklot mit integriertem Flussmittel ist die beste Wahl. Es fließt sauber, ermöglicht präzise Lötpunkte und das Flussmittel sorgt für eine gute Benetzung der Kontakte. Dickes Lot ist für die feinen Kontakte mehrkanaliger Streifen ungeeignet, weil es leicht zu Lötbrücken führt.
