Ein LED Schnellverbinder verbindet LED Streifen ohne Löten. Statt Lötkolben und Lötzinn arbeitet er mit Metallkontakten, die fest in die Kupferpads des Streifens gedrückt werden und so die elektrische Verbindung herstellen. Damit lassen sich zwei Streifen verlängern, ein Streifen an ein Kabel anschließen oder eine Ecke überbrücken, und das in Sekunden und ohne Lötstation. Schnellverbinder sind die unkomplizierte Alternative zum Löten und besonders praktisch bei Renovierungen, nachträglichen Anpassungen und überall dort, wo kein Lötkolben zur Hand ist.
Schnellverbinder oder Löten: Wann was sinnvoll ist
Beide Wege führen zum Ziel, sie haben aber unterschiedliche Stärken. Eine gelötete Verbindung ist besonders flach und platzsparend, braucht aber Werkzeug, Übung und Zeit. Wie das genau geht, zeigt unser Beitrag zum LED Streifen löten.
Ein LED Schnellverbinder dagegen ist in Sekunden montiert und kommt ohne Lötkolben aus. Aus unserer Erfahrung ist der Schnellverbinder die richtige Wahl, wenn es schnell gehen soll und wenn man sich das Löten nicht zutraut. Ein Punkt sollte dabei klar sein: Die Metallkontakte werden fest in die Kupferpads gedrückt, deshalb sitzt die Verbindung dauerhaft und lässt sich kaum wieder zerstörungsfrei öffnen. Schnellverbinder sind also nicht zum mehrfachen Wiederverwenden gedacht. Das Löten lohnt sich, wenn es auf jeden Millimeter Bauhöhe ankommt oder die Verbindung dauerhaft unsichtbar in einem schmalen Profil verschwinden soll.
Beide Methoden setzen denselben ersten Schritt voraus: einen sauberen Schnitt an der vorgesehenen Schnittstelle. Wie das funktioniert, steht im Beitrag zum LED Streifen schneiden.

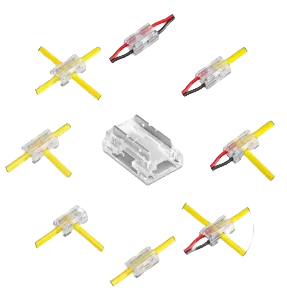

Die drei wichtigsten Verbindertypen
Je nachdem, was du verbinden willst, kommt ein anderer Verbindertyp zum Einsatz. Es gibt drei Grundtypen, die zusammen fast jede Situation abdecken.

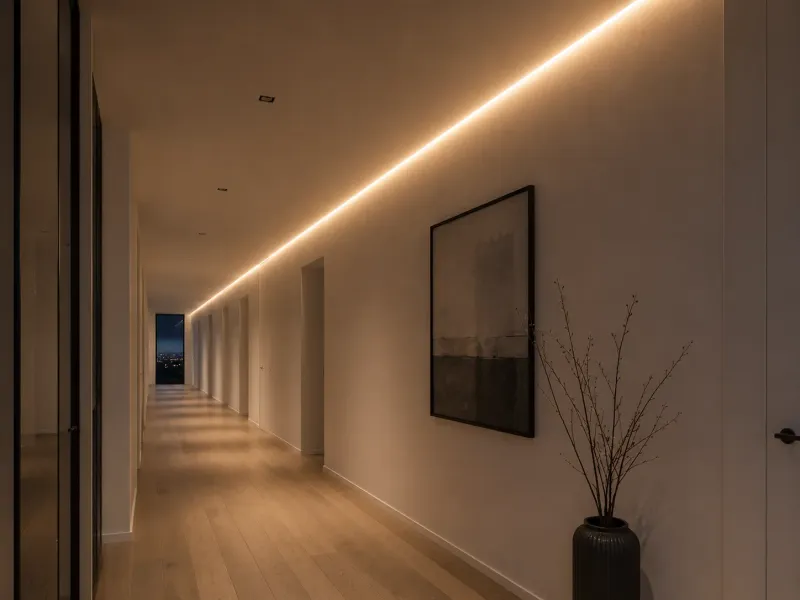

Streifen an Streifen: der Schnellverbinder. Der klassische Schnellverbinder für Streifen verbindet zwei Streifenstücke direkt miteinander, ohne Kabel dazwischen. Damit verlängerst du einen Streifen oder fügst zwei Reststücke zusammen. Voraussetzung ist, dass beide Streifen dieselbe Breite und dieselbe Polzahl haben.
Streifen an Kabel: der Anschlussverbinder. Der Anschlussverbinder für Streifen ist bereits mit einem Anschlusskabel versehen und verbindet den Streifen mit der Stromversorgung. So schließt du einen Streifen ohne Löten direkt an Controller oder Netzteil an. Das ist der typische Verbinder für den Anfang einer Lichtlinie.
Über die Ecke: der Eckverbinder. Der Eckverbinder für Streifen führt den Streifen sauber um eine Ecke, ohne dass der Streifen geknickt werden muss. Es gibt ihn als starren L-Verbinder für enge, sichtbare 90 Grad Ecken in Profilen und Möbeln sowie als Variante mit kurzem Kabel, die etwas Abstand überbrückt und sich besonders bei mehrfarbigen Streifen und in der indirekten Beleuchtung unauffällig in der Ecke verstecken lässt. Für verzweigte Layouts gibt es zusätzlich T-Verbinder.
Die Polzahl muss zum Streifen passen
Der wichtigste Punkt bei der Auswahl: Der Verbinder muss zur Art des Streifens passen, genauer zur Zahl der Kontakte. Ein einfarbiger Streifen hat zwei Kontakte, ein Farb- oder CCT Streifen entsprechend mehr. Der Verbinder muss genau diese Zahl an Kontakten mitbringen.
| Streifentyp | Kontakte | Passender Verbinder |
| Einfarbig | 2 | 2-polig |
| CCT | 3 | 3-polig |
| RGB | 4 | 4-polig |
| RGBW | 5 | 5-polig |
| RGBCCT | 6 | 6-polig |
Welcher Streifentyp welche Steuerung und welche Kontaktzahl mitbringt, erklären wir im Beitrag zu RGB, RGBW und RGBCCT. Wer hier den falschen Verbinder wählt, kann den Streifen nicht vollständig ansteuern.
Die Breite muss ebenfalls stimmen
Neben der Polzahl muss auch die Breite passen. LED Streifen gibt es in verschiedenen Breiten, gängig sind 5, 8, 10 und 12 mm. Der Verbinder ist jeweils für eine bestimmte Breite ausgelegt. Ein 10 mm breiter Streifen passt nicht sauber in einen Verbinder für 8 mm und umgekehrt. Vor dem Kauf lohnt sich deshalb der Blick auf die genaue Breite des Streifens, die meist auf der Verpackung oder im Datenblatt steht.

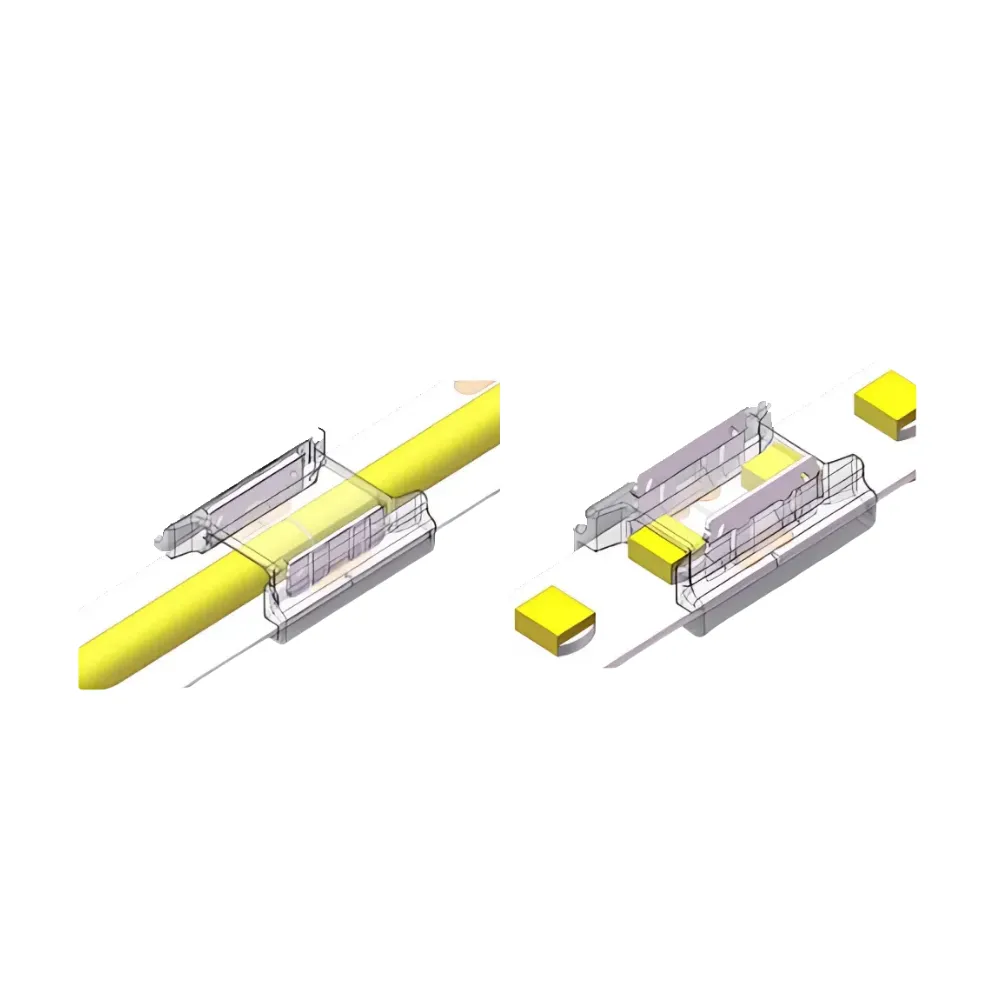

So schließt du einen Schnellverbinder richtig an
Die Montage ist einfach, ein paar Handgriffe entscheiden aber über eine zuverlässige Verbindung. Zuerst den Streifen am Strom trennen.
Im ersten Schritt wird der Streifen exakt an der vorgesehenen Schnittstelle abgeschnitten, dort wo die Kupferpads und das Scherensymbol sitzen. Ein gerader Schnitt genau auf der Markierung sorgt dafür, dass die Kontaktflächen frei liegen und vollständig im Verbinder aufliegen.
Im zweiten Schritt wird das Streifenende so in den Verbinder eingeschoben, dass die Kupferpads genau unter den Metallkontakten des Verbinders liegen. Bei einfarbigen Streifen ist auf die Polung zu achten: Plus und Minus müssen mit der Markierung übereinstimmen. Bei mehrfarbigen Streifen müssen alle Kontakte in der richtigen Reihenfolge sitzen. Die korrekte Ausrichtung ist hier entscheidend, denn anders als bei einer Klemme lässt sich der Verbinder später kaum noch zerstörungsfrei korrigieren.
Im dritten Schritt werden die Metallkontakte fest in die Kupferpads gedrückt. Das geschieht mit kräftigem Daumendruck oder, sauberer und gleichmäßiger, mit einer Zange oder einer Presshilfe. Die Stifte drücken sich dabei in die Kupferpads und stellen den dauerhaften elektrischen Kontakt her. Danach ein kurzer Zugtest: Der Streifen sollte fest sitzen und sich nicht herausziehen lassen. Erst dann wird der Strom wieder eingeschaltet.
Bei wasserdichten Streifen mit Silikonbeschichtung muss die Beschichtung am Streifenende vorsichtig entfernt werden, bevor die Kontakte greifen können, sonst drücken sie nur auf das Silikon und stellen keinen Kontakt her.
Die häufigsten Fehler und wie du sie vermeidest
Schnellverbinder sind zuverlässig, wenn ein paar typische Fehler vermieden werden. Genau hier entscheidet sich, ob die Verbindung dauerhaft hält oder nach kurzer Zeit Probleme macht.
| Folge | Lösung | |
| Schnitt nicht auf der Markierung | Kupferpads liegen nicht frei | exakt auf der Schnittstelle trennen | |
| Pads nicht unter den Kontakten | keine oder wackelige Verbindung | Streifen mittig und gerade einlegen | |
| Polung vertauscht | Streifen bleibt dunkel | Plus und Minus nach Markierung prüfen | |
| Silikon nicht entfernt | kein Kontakt bei IP Streifen | Beschichtung am Ende abtragen | |
| Falsche Breite oder Polzahl | Streifen passt nicht oder unvollständig | Breite und Kontaktzahl vorher prüfen | |
| Kontakte nicht fest eingedrückt | Wackelkontakt, Flackern | Stifte mit Presshilfe fest eindrücken |
Was wir in der Praxis am häufigsten sehen, ist der Wackelkontakt durch Metallkontakte, die nicht fest genug in die Kupferpads gedrückt wurden, oder durch Pads, die nicht sauber unter den Kontakten liegen. Beides führt zu Flackern oder zu einem Streifen, der nur teilweise leuchtet. Ein festes Eindrücken der Stifte und ein kurzer Zugtest nach der Montage beugen dem zuverlässig vor.
Ein zweiter Punkt aus der Erfahrung: Schnellverbinder sind für den Innenbereich gedacht. Im Außenbereich oder in Feuchträumen sollte die Verbindung zusätzlich geschützt werden, weil die offene Kontaktstelle sonst Feuchtigkeit ausgesetzt ist.
Welcher Verbinder für welche Situation?
Zum Schluss die kurze Orientierung. Zum Verlängern oder Zusammenfügen zweier Streifen nimmst du einen Schnellverbinder von Streifen zu Streifen. Zum Anschließen des Streifens an Netzteil oder Controller einen Anschlussverbinder mit Kabel. Und um eine Ecke führst du den Streifen mit einem Eckverbinder, starr für enge sichtbare Ecken, mit Kabel für etwas Abstand und mehrfarbige Streifen. Eine Übersicht aller Varianten findest du in der Kategorie LED Kabel und Verbinder.
Bei Fragen zur Auswahl des passenden Verbinders, zur richtigen Breite und Polzahl oder zur sauberen Verkabelung deiner Installation berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.
