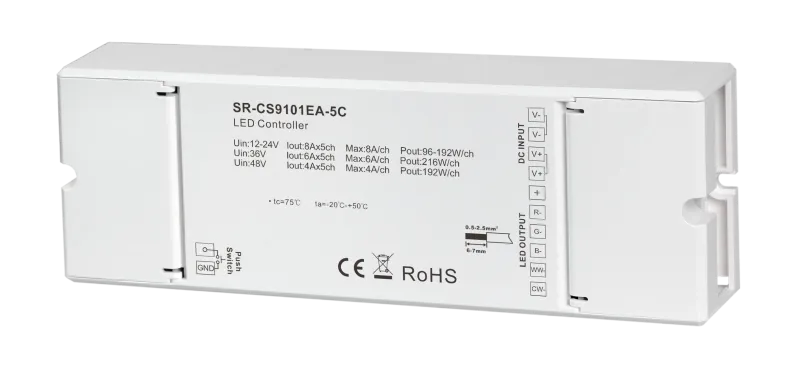

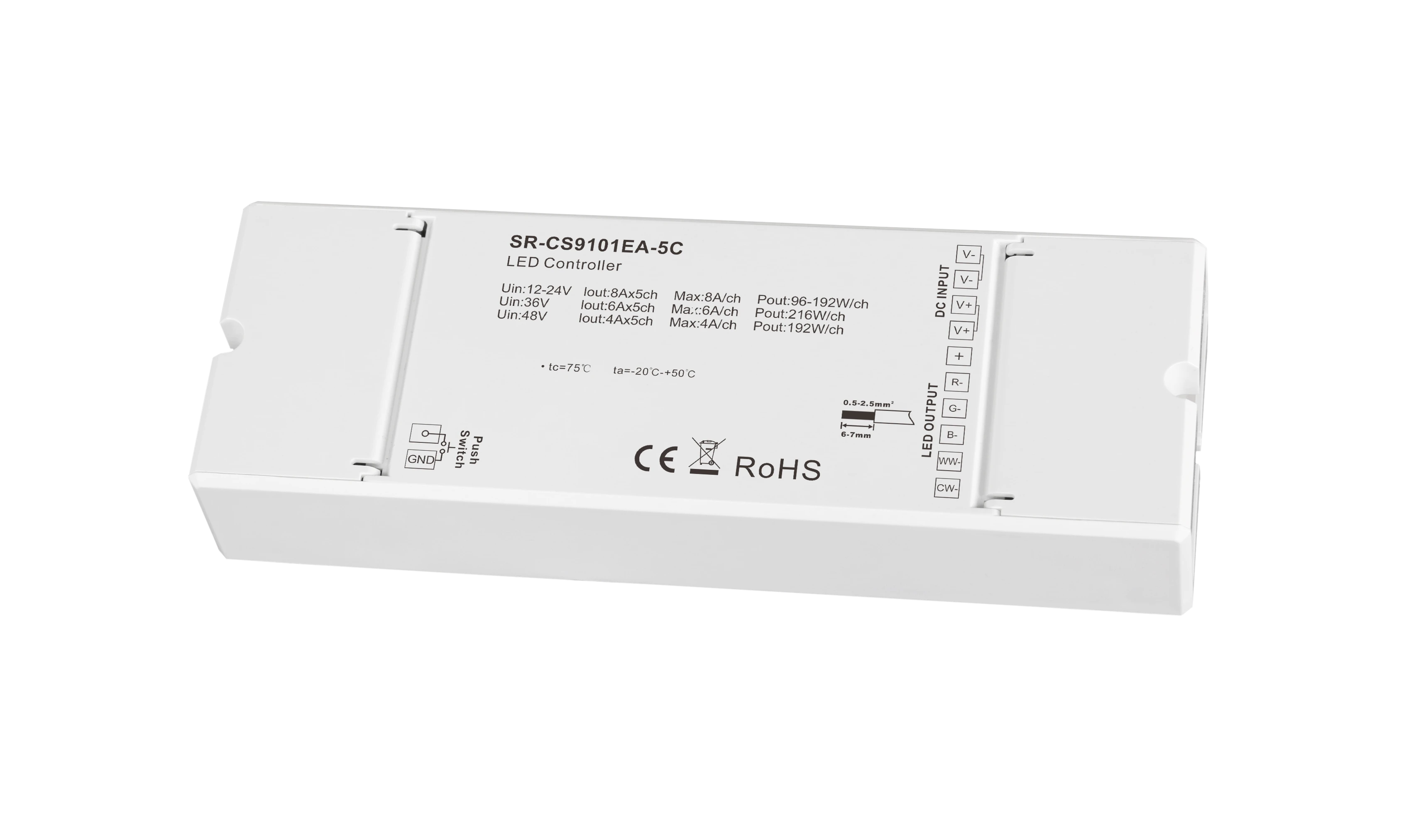

SR-CS9101EA-5C Casambi LED Controller 5-Kanal 8A, Bluetooth Mesh 12-48V DC, RGBCCT 7-in-1

Der SR-CS9101EA-5C ist ein 5-Kanal Casambi LED Controller, der als 7-in-1 Gerät über das Casambi Bluetooth Mesh Netzwerk RGBCCT, RGBW, RGB, CCT und einfarbige LED Streifen an 12 bis 48 Volt DC steuert. Statt für jeden Streifentyp einen eigenen Controller vorzuhalten, deckt dieser eine Casambi Controller mit sieben per App umschaltbaren Profilen alle gängigen Konfigurationen ab. Mit bis zu 8 Ampere pro Kanal und einem Gesamtstrom von 20 Ampere versorgt das Steuergerät auch leistungsstarke LED Streifen-Installationen und wird komplett über die Casambi App gesteuert.

Damit ist der Controller die zentrale Steuereinheit für anspruchsvolle Lichtprojekte im Casambi Netzwerk. Er fügt sich nahtlos in eine Casambi Installation ein und arbeitet mit anderen Casambi Geräten wie Dimmern, Gateways und Wandschaltern in einem gemeinsamen Mesh zusammen.

Sieben Profile in einem Controller: ein Gerät für jeden LED Streifentyp

Der SR-CS9101EA-5C lässt sich über die Casambi App in sieben verschiedene Betriebsprofile umschalten, ohne den Controller physisch umzukonfigurieren. Das Werks-Profil ist RGBTW, bei dem RGB und Tunable White getrennt und ohne Farbmischung gesteuert werden, ideal für RGBCCT LED Streifen mit fünf Kanälen. Im Profil RGB+TW werden RGB und Tunable White mit Farbmischung kombiniert, sodass Farbe und Weißlicht zusammen wirken.

Die weiteren Profile decken alle gängigen Streifentypen ab: RGBW steuert RGBW LED Streifen mit getrenntem Farb- und Weißkanal, RGB+W ermöglicht die Mischung von Farbe und Weiß, und das RGB-Profil bedient klassische RGB LED Streifen auf drei Kanälen. Das Profil 2xTW steuert zwei CCT LED Streifen als getrennte Tunable-White-Zonen, und das Profil 4ch DIM regelt vier einfarbige LED Streifen einzeln. So ersetzt ein einziges Gerät den kompletten Controller-Bedarf einer gemischten Installation.

Casambi Bluetooth Mesh ohne Gateway, WLAN oder Cloud mit 50 Metern Reichweite

Casambi ist ein professionelles Bluetooth Mesh Netzwerk für die Lichtsteuerung, bei dem jeder Controller direkt mit jedem anderen Casambi Gerät kommuniziert, ohne zentrales Gateway, ohne WLAN Router und ohne Cloud-Abhängigkeit. Das Netzwerk konfiguriert sich selbst, und die Reichweite wächst mit jedem Gerät im Mesh, da jeder Knoten Signale an den nächsten weiterleitet. Die typische Funkreichweite liegt bei rund 50 Metern im freien Feld.

Die Steuerung erfolgt über die kostenlose Casambi App auf dem Smartphone oder Tablet, in der Szenen, Timer, Animationen und Gruppensteuerung direkt konfiguriert werden. Da kein zentraler Ausfallpunkt existiert, bleibt auch eine große Installation zuverlässig erreichbar. Das komplette Steuerungs-Sortiment für weitere Protokolle findest du in der Kategorie LED Steuerung.

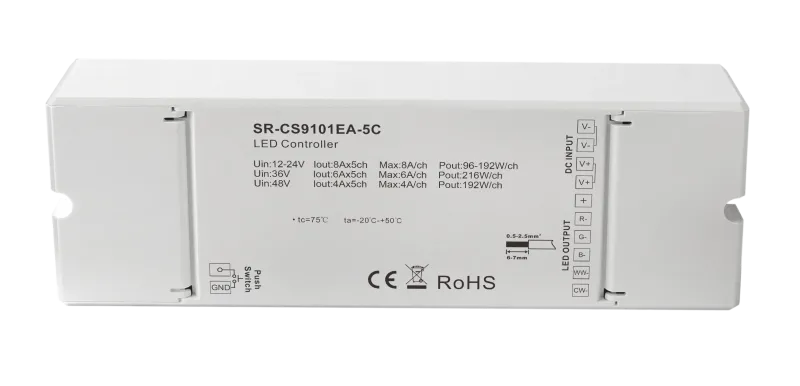

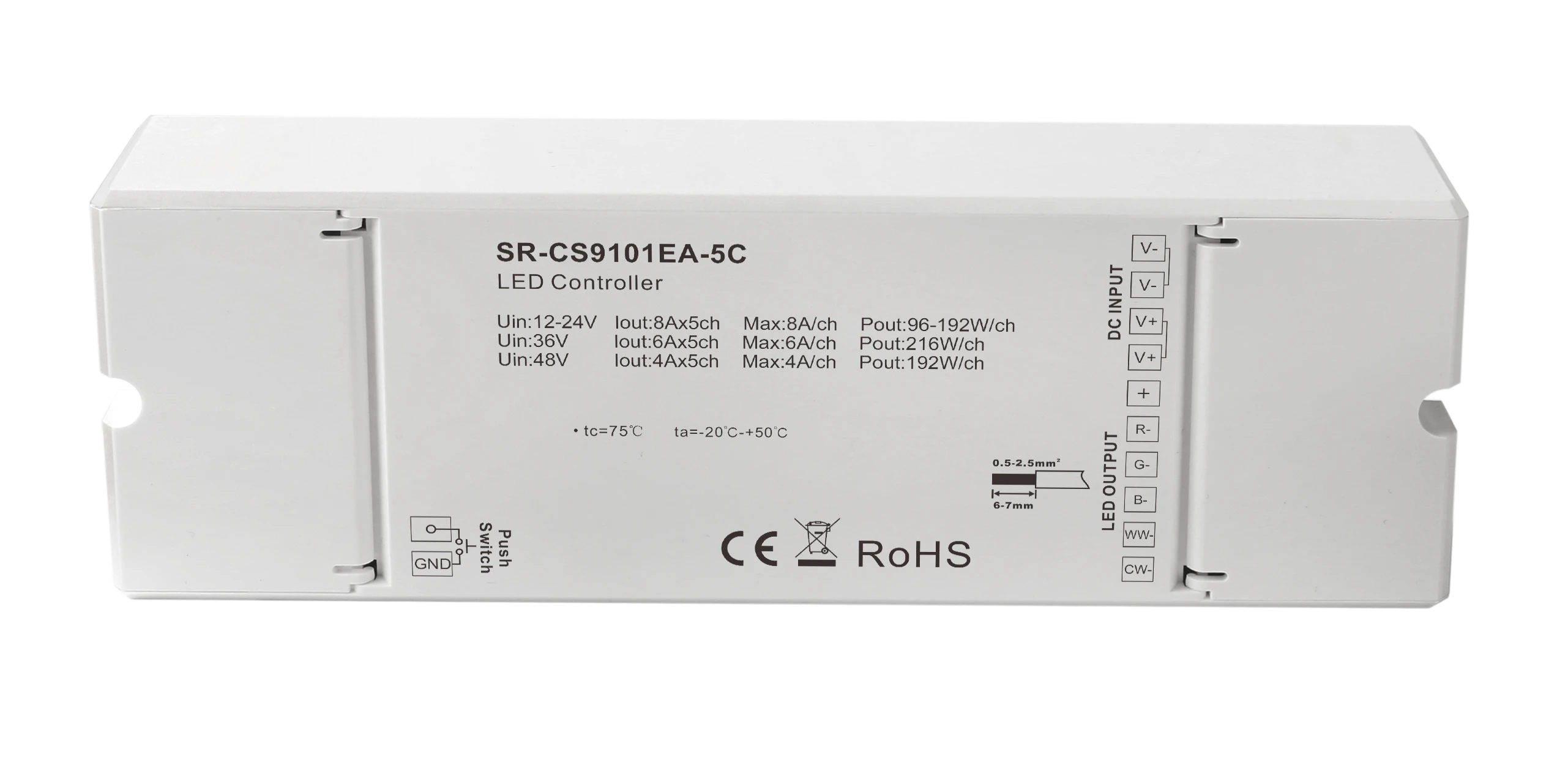

12 bis 48 Volt DC mit 8 Ampere pro Kanal und 20 Ampere Gesamtstrom

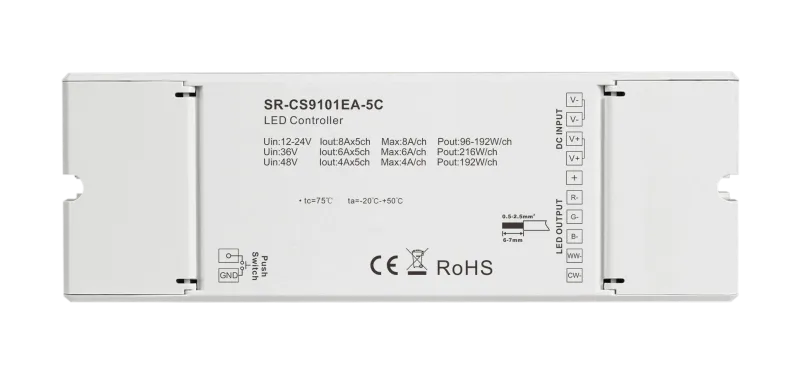

Der Controller arbeitet mit Konstantspannung von 12 bis 48 Volt DC und ist damit flexibel mit 12V-, 24V-, 36V- und 48V-Systemen kompatibel. Pro Kanal liefert er bis zu 8 Ampere bei 12V und 24V, bis zu 6 Ampere bei 36V und bis zu 4 Ampere bei 48V. Der Gesamtstrom über alle fünf Kanäle ist auf 20 Ampere begrenzt, was bei der Lastverteilung berücksichtigt werden sollte. Pro Kanal sind so bis zu 192 Watt bei 24V möglich.

Das passende LED Netzteil sollte für die tatsächliche Gesamtlast mit etwas Reserve dimensioniert werden. Für die zentrale Versorgung mehrerer Controller im Schaltschrank empfehlen sich Hutschienen LED Netzteile, die eine saubere und normgerechte Installation ermöglichen.

Tastereingang für vorhandene Wandschalter und Casambi Wandschalter

Der Controller hat einen Push-Switch-Eingang für konventionelle Taster, deren Funktion über die Casambi App konfiguriert wird: Ein/Aus, Dimmen, Szenenaufruf oder Gruppensteuerung. Ein vorhandener Wandtaster kann so weiter genutzt werden, was den Controller besonders für Nachrüstungen interessant macht, bei denen die vorhandene Wandinstallation erhalten bleiben soll. Alternativ oder ergänzend lassen sich dedizierte Casambi Wandschalter im selben Mesh Netzwerk einsetzen.

Damit kombiniert der Controller die komfortable App-Steuerung mit der klassischen Bedienung an der Wand. Gerade in gewerblichen Projekten ist diese doppelte Bedienbarkeit ein wichtiges Argument, weil Mitarbeiter und Gäste das Licht auch ohne Smartphone schalten können.

Memory-Funktion und drahtlose OTA Firmware Updates

Der Controller verfügt über eine Memory-Funktion, die den zuletzt eingestellten Zustand speichert, sodass die Beleuchtung nach einer Unterbrechung der Stromversorgung im gewohnten Zustand wieder anläuft. Die Firmware lässt sich drahtlos über die Casambi App per OTA Update aktualisieren, sodass neue Funktionen, Verbesserungen und Profil-Optimierungen ohne physischen Zugriff auf den Controller eingespielt werden.

Bei Installationen in Zwischendecken, in Vouten-Beleuchtungen oder an schwer zugänglichen Einbauorten ist die drahtlose Aktualisierung ein entscheidender Vorteil, weil der Controller nicht ausgebaut werden muss. So bleibt die Installation über die gesamte Lebensdauer auf dem aktuellen Stand.

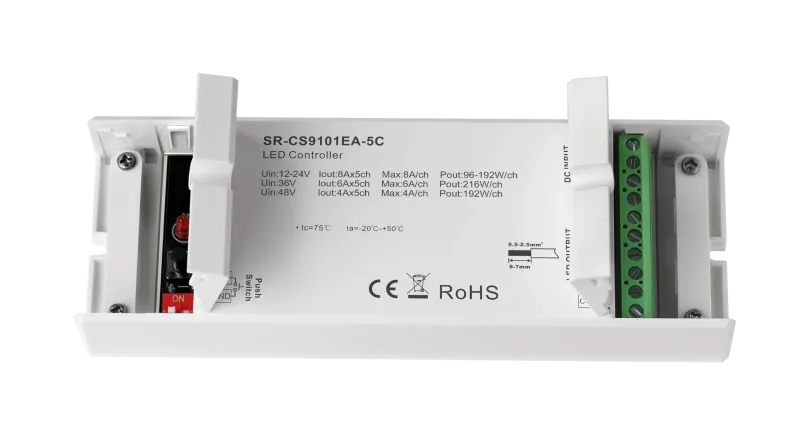

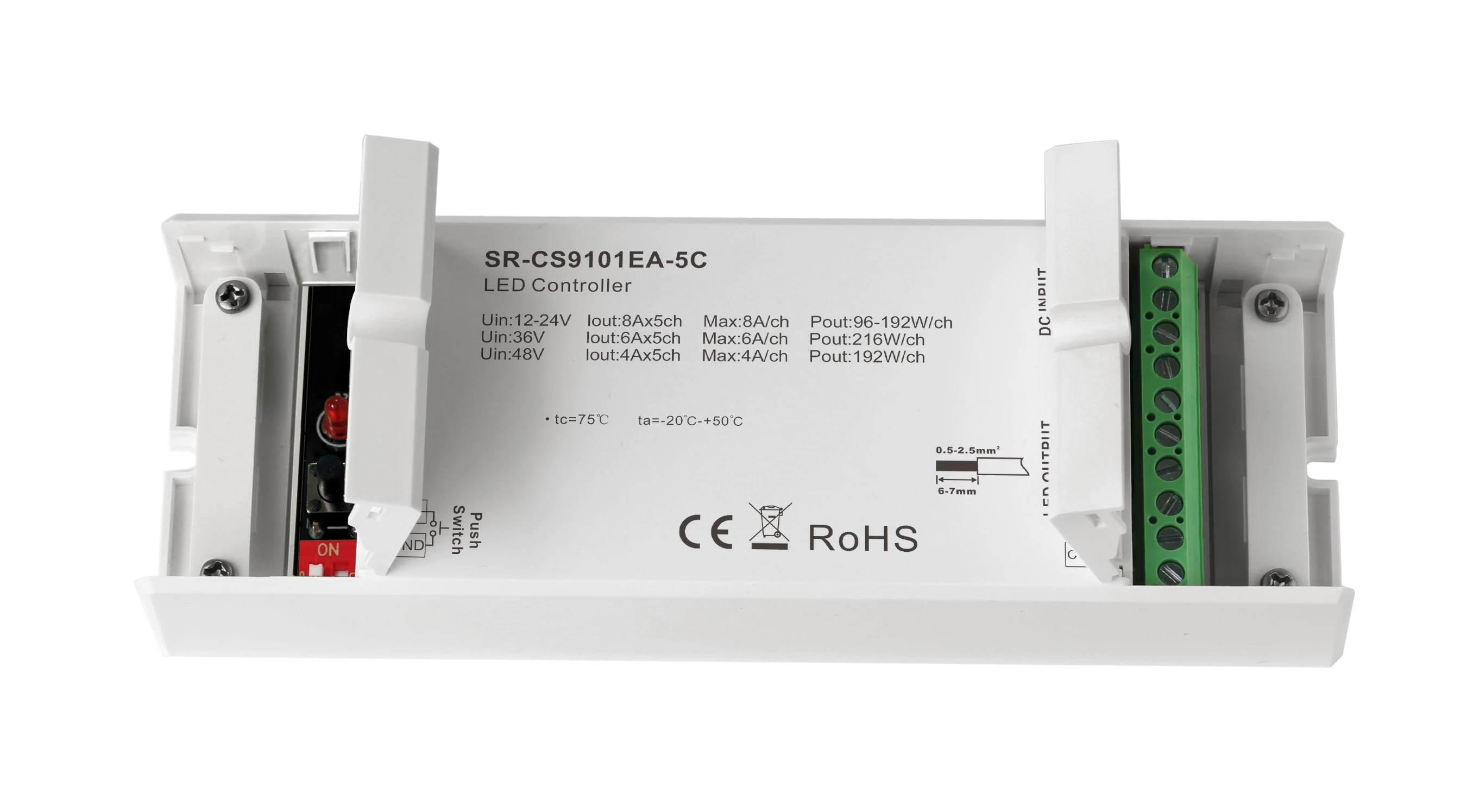

Saubere Montage und Verkabelung im kompakten Aufbau-Gehäuse

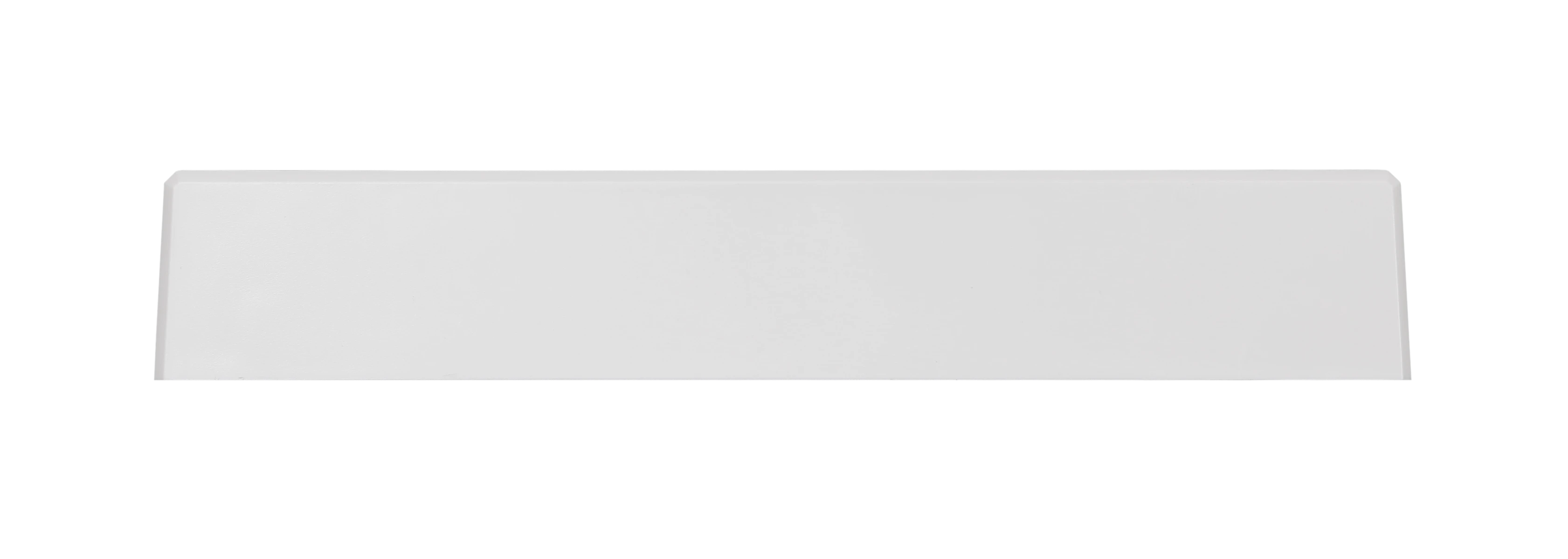

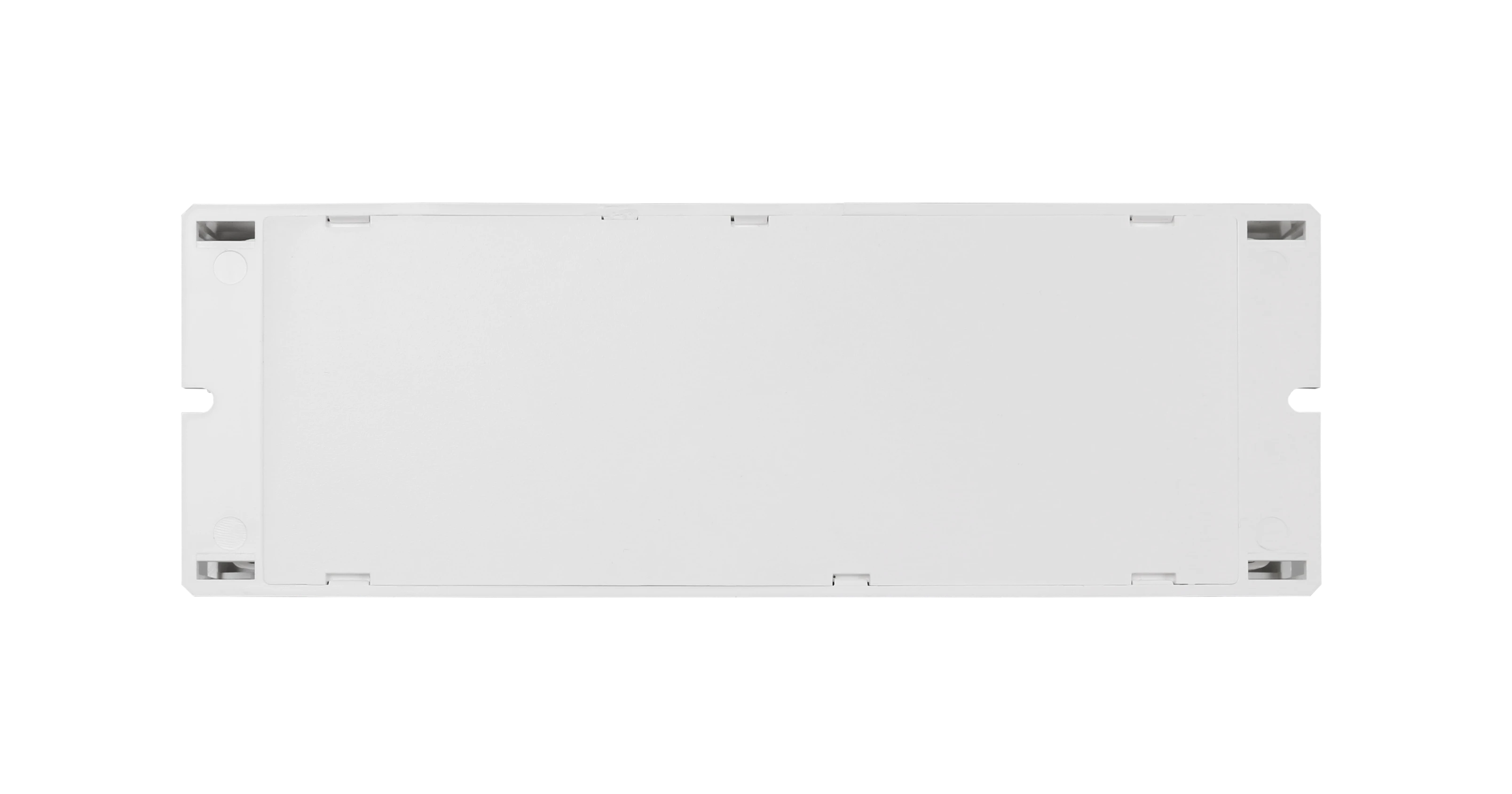

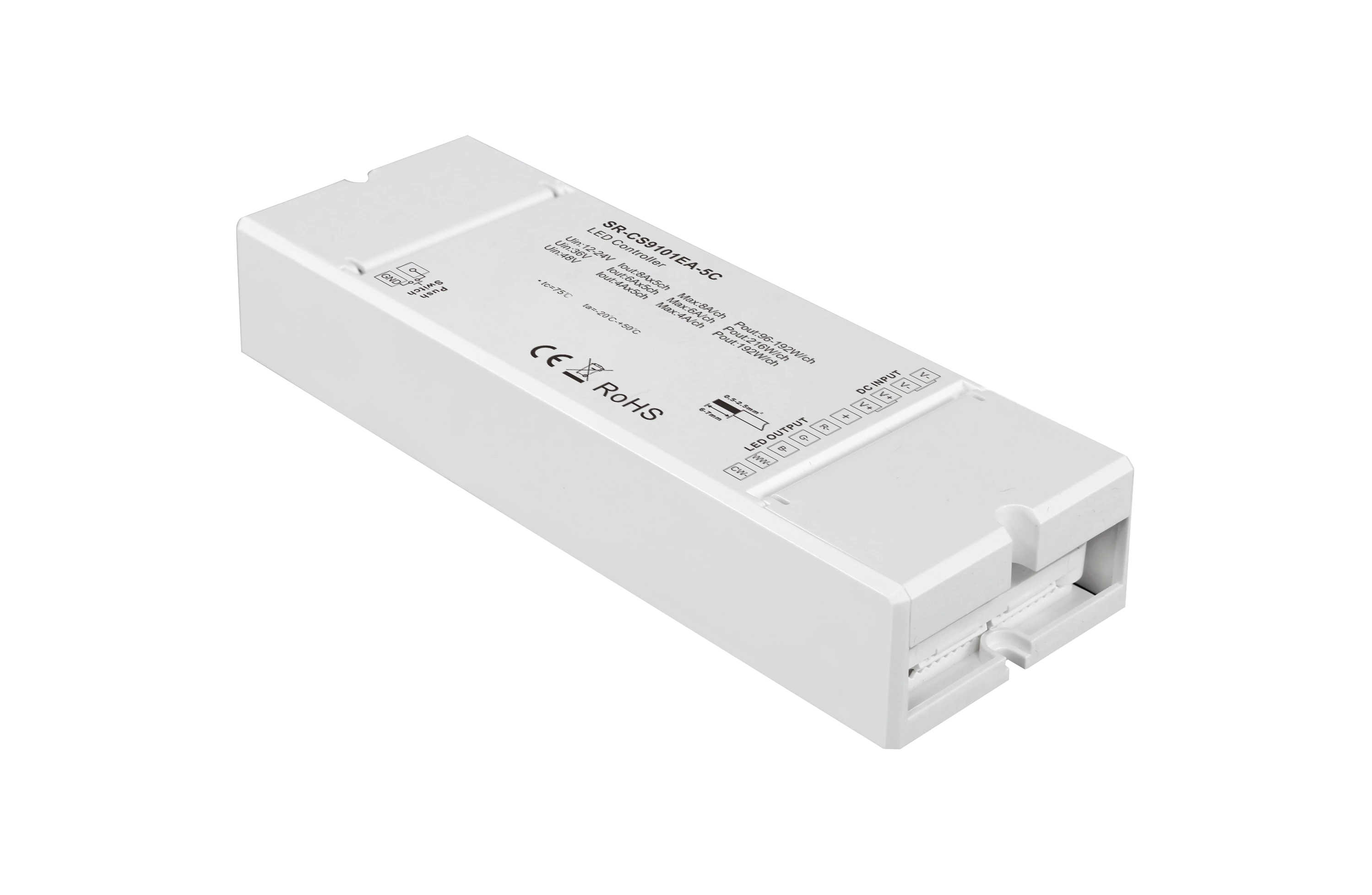

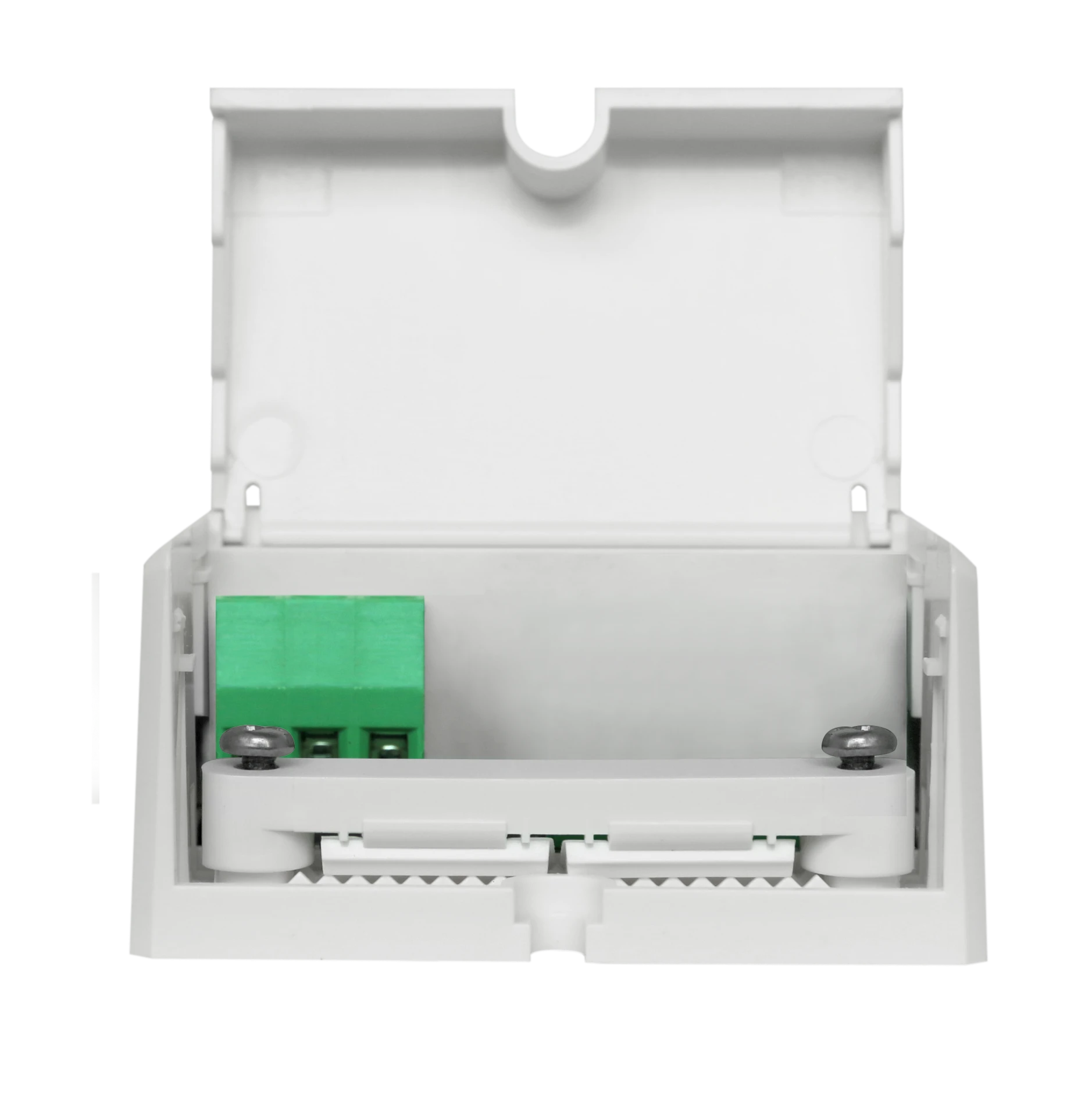

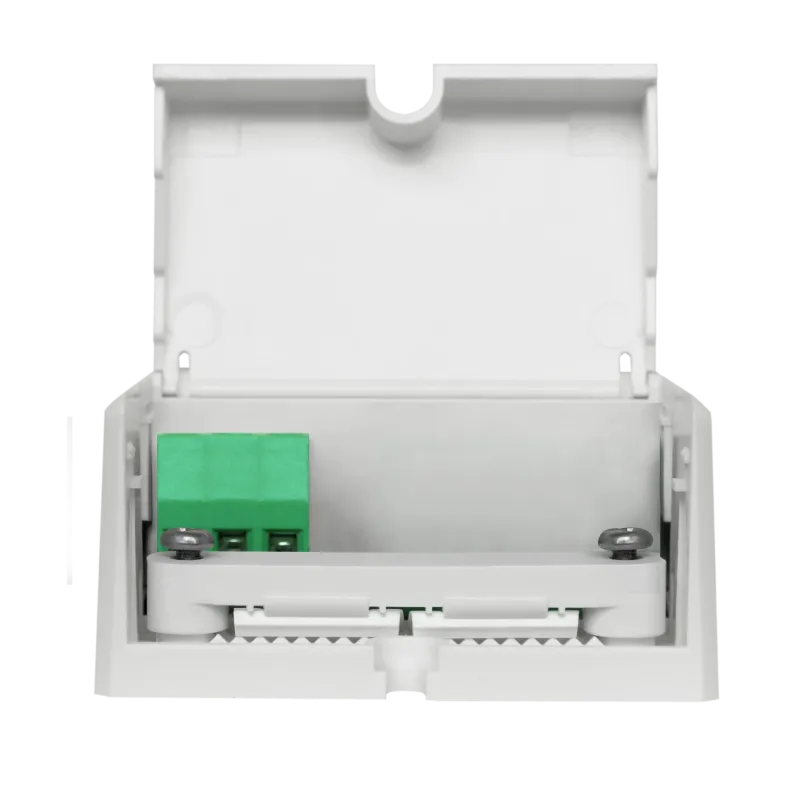

Mit Abmessungen von 170 x 59 x 29 Millimetern und Aufbau-Montage lässt sich der Controller in Zwischendecken, Schränken oder hinter Blenden unterbringen. Die Schraubklemmen nehmen Leiterquerschnitte von 0,05 bis 3,3 Quadratmillimetern auf und ermöglichen einen sicheren Anschluss der Eingangs- und Ausgangs-Leitungen. Die zugehörigen LED Streifen lassen sich sauber in passende LED Aluprofile integrieren, die den Streifen aufnehmen und für eine gleichmäßige Lichtverteilung sorgen.

Für die saubere Verbindung von Controller, Netzteil und LED Streifen empfehlen sich passende LED Kabel und Verbinder. Die integrierten Schutz-Funktionen gegen Kurzschluss, Überlast und Überspannung sorgen für einen sicheren Dauerbetrieb des Controllers.

Einsatzbereiche: Büro, Ladenbau, Fassade und gehobener Wohnbereich

Der Casambi Controller eignet sich besonders für professionelle Lichtplanungen, bei denen ein skalierbares, app-basiertes Steuerungssystem gefragt ist. In der Büro-Beleuchtung steuert er Arbeitsplatz-, Vouten- und Empfangsbeleuchtung über ein gemeinsames Mesh Netzwerk. In der Laden-Beleuchtung ermöglicht er die zonenweise Steuerung von Regal-, Schaufenster- und Deckenbeleuchtung.

In der Fassaden-Beleuchtung steuert er RGBCCT Streifen für dynamische Farbwechsel und Lichtszenen, und im gehobenen Wohnbereich ersetzt Casambi komplexe Smart-Home-Systeme durch eine einfache App-Lösung ohne Gateway. Bei Fragen zur Casambi Konfiguration, zur Profil-Wahl oder zur Kompatibilität mit deinem LED System beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für die stimmungsvolle Akzentbeleuchtung im Wohnbereich findest du Inspiration in unserer Wohnzimmer-Beleuchtung.
