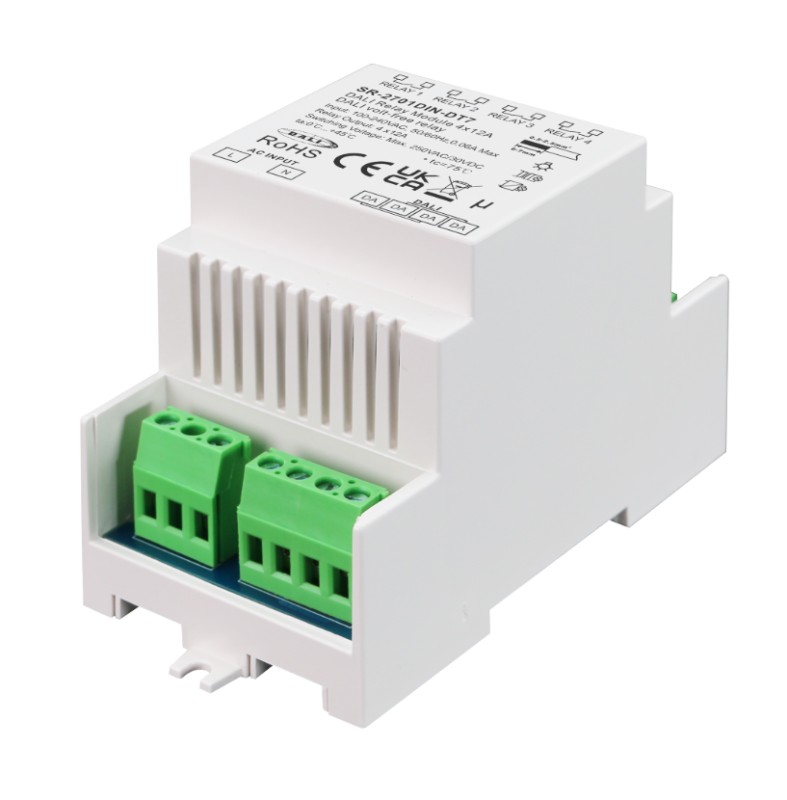

SR-2701DIN-DT7 DALI Relaismodul – 4-Kanal DIN-Schienenrelais für 230 V AC, getrennt schaltbar

Das SR-2701DIN-DT7 DALI Relaismodul ist ein professionelles 4-Kanal DALI-Schaltmodul, das für die direkte Schaltung von 230 V-AC-Verbrauchern über das DALI-Steuerprotokoll entwickelt wurde. Es ermöglicht das präzise Ein- und Ausschalten verschiedenster Lastarten – wie Halogenlampen, LED-Leuchtmittel, elektronische Vorschaltgeräte, ferromagnetische Trafos und mehr – über eine zentrale DALI-Steuerung.

Dieses DALI DIN-Schienen-Relaismodul eignet sich hervorragend für Gebäudeautomation, intelligente Lichtsteuerung, KNX-DALI-Gateways, Lichtmanagementsysteme, Hotels, Bürogebäude oder Smart-Home-Installationen, in denen 230 V-Verbraucher in DALI-Systeme integriert werden sollen – selbst wenn diese keine native DALI-Schnittstelle besitzen.

Das Modul verfügt über 4 potenzialfreie Relaisausgänge (Schließer, werkseitig als N.C. – normally closed konfiguriert), die separat über jeweils eine eigene DALI-Adresse geschaltet werden können. Die DALI-Adressen werden automatisch von einem kompatiblen DALI Master zugewiesen.

Die kompakte DIN-Schienenmontage (35 mm) sowie der weite Eingangsspannungsbereich von 100–240 V AC machen das Relaismodul äußerst flexibel in der Installation. Dank Nullspannungsdetektion (zero crossing detection) wird das kontakt- und verschleißarme Schalten von induktiven und kapazitiven Lasten ermöglicht.

Technische Highlights

• 4-Kanal DALI-Relaismodul für direkte Netzschaltung von 230 V-AC-Lasten

• Für resistive, kapazitive und induktive Verbraucher geeignet:

  • 4 × 2760 W @ 230 V AC

  • 4 × 1320 W @ 110 V AC

• Unterstützte Lastarten:

  • Widerstandslasten: Glühlampen, Halogenlampen

  • Kapazitive Lasten: LED-Leuchtmittel, Kompaktleuchtstofflampen mit EVG, elektronische Trafos

  • Induktive Lasten: Ferromagnetische Trafos

• Individuelle Ansteuerung jedes Relais über separate DALI-Adresse

• Nullspannungsdetektion (Zero Crossing) für kontakt- und verschleißarmes Schalten

• DIN-Schienenmontage (35 mm Standard), platzsparend und sicher

• Zertifizierungen: CE, UKCA, RoHS

• Relaisart: 4 × N.C., Schließer
