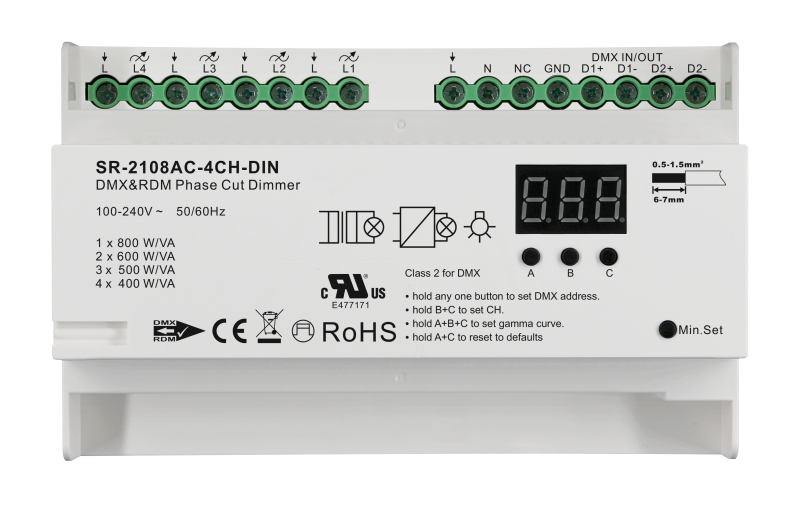

SR-2108AC-4CH-DIN DMX512 Triac-Dimmer 4-Kanal Phasenabschnitt 230V Hutschiene

Der SR-2108AC-4CH-DIN ist ein Phasenabschnittdimmer, der die Vorzüge professioneller DMX-Lichtsteuerung mit der Versorgungslogik klassischer Hausinstallationen verbindet. Statt einer Niedervoltschiene, wie sie etwa bei 24V LED-Streifen üblich ist, arbeitet dieses Gerät direkt mit 100 bis 240 Volt Wechselspannung und ist damit ein vollwertiger Ersatz für klassische Drehdimmer oder einfache 230V-Schalter.

Vier voneinander unabhängig dimmbare Lastkreise lassen sich über den eingebauten DMX-Eingang adressieren und feinfühlig regeln. Dank des integrierten Displays erfolgt die Programmierung direkt am Gerät, ohne zusätzliche Software oder Anschluss an einen Master-Controller. Wer den Dimmer in eine bereits bestehende Anlage einbindet, profitiert von der vollständigen RDM-Unterstützung. Diese Profi-Funktionalität, das vollisolierte Sicherheitsdesign und die kompakte Hutschienen-Bauform machen das Gerät zu einer der wenigen Lösungen am Markt, die DMX-Lichtsteuerung in 230V-Anwendungen ohne Workarounds erlauben.

Phasenabschnitt statt Phasenanschnitt - warum die Wahl beim LED-Dimmen entscheidend ist

Bei der Dimmung von 230V-Leuchtmitteln gibt es zwei grundlegende Verfahren. Der Phasenanschnittdimmer, traditionell für Glühbirnen und Halogenleuchten mit konventionellem Trafo, schaltet die Sinuswelle am Anfang jedes Halbzyklus auf. Diese Methode funktioniert mit ohmschen und induktiven Lasten zuverlässig, scheitert jedoch bei modernen LED-Treibern, weil diese kapazitiv arbeiten.

Der SR-2108AC-4CH-DIN nutzt das modernere Phasenabschnitt-Verfahren (Trailing Edge). Hier wird die Sinuswelle am Ende des Halbzyklus geschnitten, was zu deutlich saubereren Dimmverläufen, weniger Brummgeräuschen und einer höheren Kompatibilität mit dimmbaren LED-Lampen und elektronischen Trafos führt. Wer dimmbare 230V LED-Retrofits, hochwertige LED-Einbaustrahler oder Halogen-Konvertierungen ansteuern will, kommt am Phasenabschnitt praktisch nicht vorbei. Für die Versorgung dimmbarer LED-Streifen werden ergänzend triac-dimmbare LED-Netzteile benötigt, die das Dimm-Signal in eine entsprechende DC-Ausgangsregelung übersetzen.

DMX512 und RDM: Bidirektionale Steuerung in der Profi-Installation

DMX512 ist seit Jahrzehnten der Industriestandard für professionelle Lichtsteuerung. Wo Funklösungen und proprietäre Apps an ihre Grenzen stoßen, bietet DMX kabelgebundene Zuverlässigkeit und gleichzeitig die Flexibilität, beliebig viele Geräte über eine einzige Leitung zu adressieren. Der SR-2108AC-4CH-DIN reiht sich in dieses Ökosystem ein und lässt sich gemeinsam mit DMX-Master-Controllern, DMX-Software oder klassischen Lichtpulten betreiben.

Besonders relevant ist die volle RDM-Unterstützung. Während Standard-DMX einseitig vom Master zum Empfänger sendet, erlaubt RDM eine echte bidirektionale Kommunikation. Parameter wie PWM-Frequenz, Dimmkurven-Gamma zwischen 0,1 und 9,9 sowie die Mindesthelligkeit lassen sich aus der Ferne konfigurieren, ohne dass jemand vor Ort den Verteiler öffnen muss. Für komplexe Installationen mit mehreren Decodern empfehlen wir zur sauberen Signalverteilung DMX-Splitter sowie passende DMX-Kabel mit 120 Ohm Wellenwiderstand. Eine Übersicht aller verfügbaren DMX-Controller für 230V AC und DMX-Hutschienen-Controller findest du in den entsprechenden Kategorien.

Vier Kanäle und dynamische Leistungsverteilung in der Planung

Eine Besonderheit des SR-2108AC-4CH-DIN ist die dynamische Leistungsverteilung über die vier Kanäle. Die maximale Ausgangsleistung pro Kanal hängt davon ab, wie viele Kanäle gleichzeitig aktiv sind: Im Ein-Kanal-Betrieb liefert der Dimmer bis zu 800 W/VA, bei zwei aktiven Kanälen jeweils 600 W/VA pro Kanal, bei drei aktiven Kanälen jeweils 500 W/VA pro Kanal und im vollen Vier-Kanal-Betrieb jeweils 400 W/VA pro Kanal. In Summe bleibt die Maximalleistung des Geräts auf einem festen Niveau, das auf die thermische Belastbarkeit der internen Triacs abgestimmt ist.

Für die Planung bedeutet das: Wer einen einzelnen großen Lichtkreis mit hoher Last steuern will, kann den Dimmer auch nur einkanalig betreiben und die volle 800-Watt-Leistung nutzen. Soll dagegen eine differenzierte Mehrkanal-Installation realisiert werden, etwa für Voutenbeleuchtung mit getrennten Zonen oder eine Restaurant-Beleuchtung mit unterschiedlichen Stimmungsbereichen, sind die viermal 400 Watt die richtige Auslegung. Lichtplaner sollten die Last pro Kanal vorab kalkulieren und beim Mischen unterschiedlicher Lampentypen besonders auf die VA-Werte achten, weil reaktive Lasten zusätzlich Strom ziehen können.

Anwendungsbereiche in der Praxis

Der SR-2108AC-4CH-DIN findet überall dort Einsatz, wo Profis 230V-Leuchtmittel mit Glühbirnen-Ästhetik oder kompatible LED-Retrofits über DMX dimmen wollen.

Klassischer Anwendungsfall ist die Theaterbeleuchtung, bei der Vintage-Spots, Halogen-Leuchten und moderne LED-Wandler oft gemeinsam in einer Anlage stehen. Die DMX-Anbindung erlaubt es, all diese Geräte über ein einziges Pult zu steuern, ohne separate Drehdimmer pro Lichtkreis. Ähnlich relevant ist der Einsatz in der Messe- und Veranstaltungstechnik, wo verschiedene Lampentypen schnell und reproduzierbar gedimmt werden müssen.

Auch in der Gastronomiebeleuchtung und der Ladenbeleuchtung spielt der Dimmer seine Stärken aus. Wo Vintage-Filamentbirnen die Atmosphäre prägen sollen, lassen sich diese mit dem Phasenabschnitt-Verfahren weich auf bis zu ein Prozent Helligkeit dimmen, ohne dass das typische Pulsieren oder Brummen billiger Trafos auftritt. In hochwertigen Privatprojekten findet das Gerät seinen Platz in Schaltschränken mit zentraler Lichtsteuerung, oft in Kombination mit DALI-Systemen oder KNX-Komponenten über entsprechende Gateways.

Integration in bestehende und neue DMX-Installationen

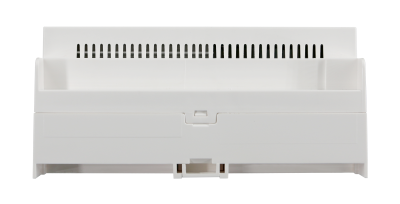

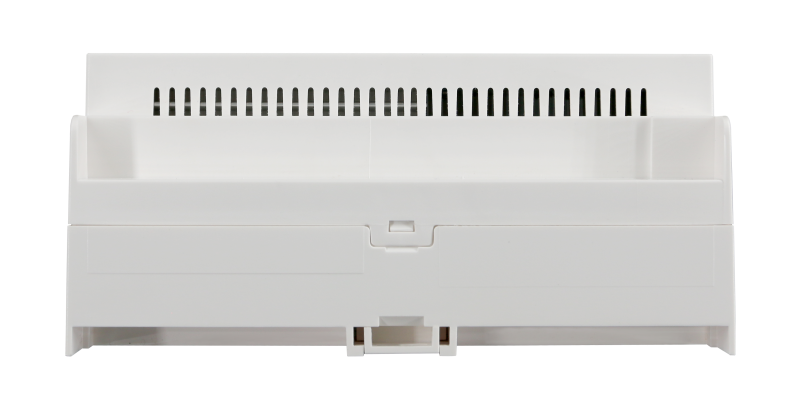

Der SR-2108AC-4CH-DIN lässt sich auf zwei grundlegende Arten in eine Anlage integrieren. In Neuprojekten plant der Elektriker den Dimmer direkt in die Verteilung und nutzt ihn als zentralen 230V-Aktor für mehrere Lichtkreise. Die Hutschienen-Montage und der vollisolierte Aufbau machen die Installation im Schaltschrank zum Standard-Job. Da das Gerät direkt an die 230V-Phase angeschlossen wird, gehört diese Arbeit ausschließlich in die Hände einer fachlich qualifizierten Elektrofachkraft.

In bestehenden DMX-Anlagen wird der Dimmer einfach an die vorhandene Bus-Leitung angeschlossen und über das Display oder per RDM mit einer freien Adresse versehen. Anschließend lässt er sich aus jedem Pult oder jeder Software heraus ansteuern, identisch zu einem 12-48V DC LED-Decoder in der Niedervoltschiene. Dadurch lassen sich auch heterogene Installationen mit einem Mix aus 12V LED-Streifen, 24V Profilleuchten und 230V Halogen oder LED-Retrofits einheitlich steuern. Wer den Unterschied zwischen DMX-Decodern und klassischen Triac-Dimmern und Steuerungen ohne DMX-Anbindung vergleichen will, findet bei uns beide Welten unter einem Dach.

Bei Fragen zur konkreten Anlagentopologie, zur Lastverteilung pro Phase oder zur Auswahl passender LED-Aluprofile und Leuchtmittel beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Set-ups mit allen Komponenten der LED-Steuerung stellen wir gerne individuelle Konfigurationen zusammen.
