MiBoxer TZ5 Zigbee 3.0 & 2.4G Funk LED Controller für Hutschiene – 5-in-1, einfarbig bis RGBCCT, 12-48 V, 20 A

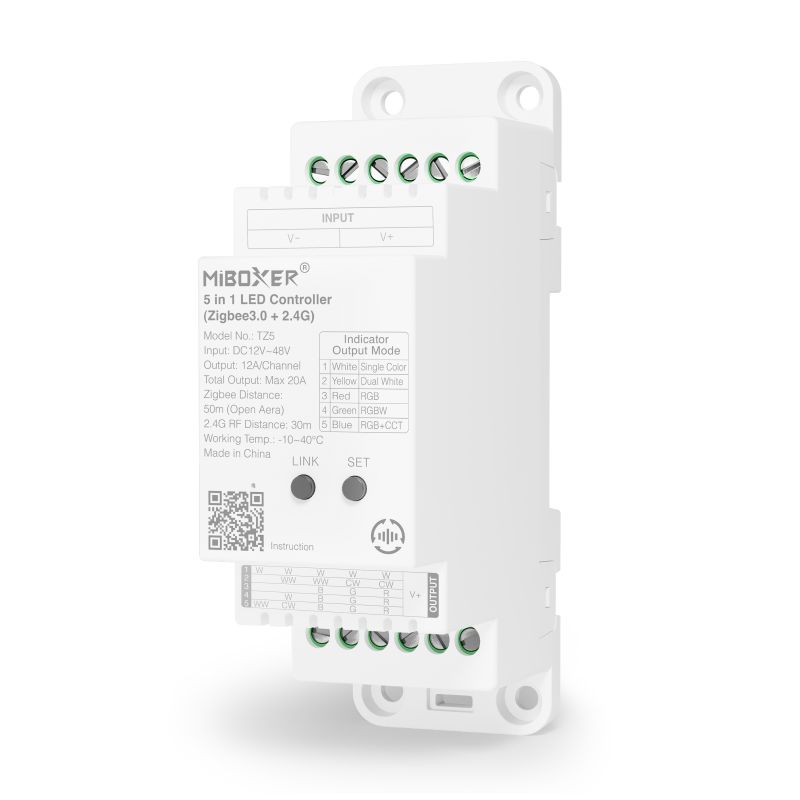

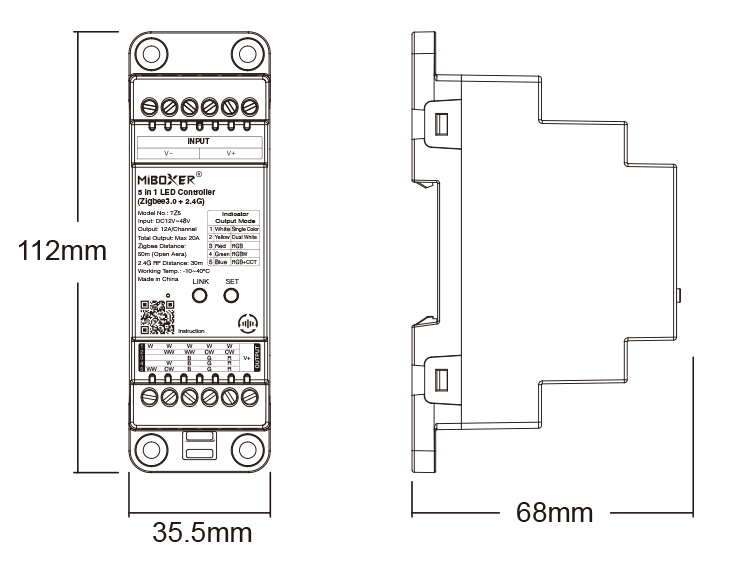

Der MiBoxer TZ5 ist ein 5-in-1-Funk-Empfänger für farbige LED Streifen mit Zigbee 3.0 und 2.4-GHz-Funk für die Montage auf der Hutschiene. Im Schaltschrank rastet er auf die 35-Millimeter-Tragschiene und beansprucht dort nur 35,5 Millimeter Breite. Über fünf Kanäle steuert er einfarbige, CCT, RGB, RGBW und RGBCCT-Bänder, an 12 bis 48 Volt und bis zu 20 Ampere. Gesteuert wird er per App und Sprache über das Zigbee-Netz oder direkt mit einer 2.4-GHz-Funkfernbedienung. Den Ausgabemodus für Ihren Streifentyp wählen Sie über eine Taste am Gerät. Die Memory-Funktion behält den zuletzt genutzten Zustand, und eine DND-Funktion verhindert ein selbsttätiges Einschalten nach einer Stromunterbrechung. Damit bringt der TZ5 volle Farbe direkt aus dem Verteiler. Das übrige Programm zeigt die Kategorie LED Zigbee Controller.

5-in-1 auf der Hutschiene

Trotz der schmalen Bauform deckt der TZ5 alle fünf Streifentypen ab. Im RGB-Modus gibt er volle Farbe aus, etwa für ein RGB-Band. Der RGBW-Modus ergänzt einen Weißkanal, wie ihn ein RGBW-Band nutzt. Der RGBCCT-Modus verbindet Farbe mit einstellbarem Weiß für ein RGBCCT-Band. Daneben fährt er einfarbige und CCT-Bänder, wenn nur Weiß gebraucht wird. Pro Kanal stehen bis zu 12 Ampere bereit, in Summe 20 Ampere. Die Stromversorgung übernimmt am besten ein Netzteil gleicher Bauform aus der Kategorie Hutschienen-Netzteile. Wie groß es ausfällt, hängt von Streifentyp und Länge ab; einen Überblick bietet die Kategorie LED Netzteile. So entsteht in der Gastronomie eine zentral gesteuerte Farbanlage.

Farbsteuerung über Zigbee und Funk

Beide Funkwege stehen gleichzeitig bereit. Über Zigbee 3.0 verbindet sich der TZ5 mit einem Gateway wie der Philips Hue Bridge und reagiert auf App, Sprache, Szenen und Timer. Parallel steuert eine 2.4-GHz-Funkfernbedienung den Controller direkt. Für Farbe und Weiß eignet sich etwa das Touch-Wandpanel B4. Über die Funkfernbedienung lassen sich zudem dynamische Lichtprogramme abrufen, von ruhigem Farbwechsel bis zur lebhaften Szene. Per Auto-Forwarding gibt jeder TZ5 das Signal an den nächsten weiter, sodass auch eine lange Kette im Laden zuverlässig reagiert. Im Heimkino zieht so eine Farbe gleichmäßig über mehrere Bänder. Auch im Flur folgt das Licht einer gemeinsamen Szene.

Verkabelung und Einbau im Verteiler

Verdrahtet wird der TZ5 über Schraubklemmen. Vom Schrank führen Kabel und Verbinder zu den Streifen. Diese leuchten in einem LED Aluprofil gleichmäßig und werden gut gekühlt. Mit Schutzart IP20 bleibt der Controller im trockenen Innenbereich, also im Verteiler oder geschützten Schrank. Schutz gegen Kurzschluss, Überlast und Überspannung sichert den Betrieb. Wer im Schaltschrank nur Weiß steuert, nimmt den TZ2. Im Treppenhaus bleibt die Technik unsichtbar im Schrank. Auch im Wohnzimmer arbeitet die Steuerung verborgen im Verteiler. Für Fragen oder Planungshilfe erreichen Sie uns per WhatsApp, E-Mail oder Telefon.
