Bühnentechniker
Du betreust die Lichttechnik einer Bühne und willst LED Streifen sauber in dein DMX-System einbinden? Entscheidend ist dafür nicht nur der Streifen, sondern das System dahinter. Auf dieser Seite findest du die typischen Aufgaben aus der Bühnentechnik: DMX Decoder und Kanalplanung, Farbmischung und feine Dimmfahrten, Signalverteilung und Verkabelung sowie Schnittstellen zu Hauslicht und Arbeitslicht. Jeder Bereich zeigt eine Lösung als Ausgangspunkt, die wir gemeinsam mit dir an deine Anlage anpassen. LED Streifen, DMX Decoder, Netzteile und Komponenten für die Signalverteilung bekommst du bei uns aus einer Hand.
Deine Anlage ist größer oder anders aufgebaut? Schick uns Kanalplan oder Anlagenschema, wir wählen Decoder, Netzteile und Signalverteilung passend für dich aus. Bei Kanalplanung und Systemaufbau erreichst du uns persönlich unter +49 2261 9788995, Montag bis Freitag von 8 bis 16 Uhr.
Slider 1
Das EXO-A0_8 ist das schmalste Aufbauprofil unserer Serie: Bei nur 10 Millimetern Außenbreite und 8 Millimetern Höhe nimmt es LED Streifen bis 8 Millimeter auf. Wo andere Profile als Rahmen wahrgenommen werden, bleibt hier eine feine Linie, die sich in Kanten, Fugen und filigrane Möbelaufbauten einfügt. Genau deshalb greifen Architekten, Innenausbauer und Lichtplaner zu dieser Bauform, wenn die Lichtquelle zurücktreten soll. Das eloxierte Aluminium leitet die Wärme des Streifens zuverlässig ab und sichert dessen Lebensdauer. Mit zwei Metern Länge, drei Montagearten und einer eigenen Abdeckungsfamilie ist das EXO-A0_8 die Wahl für dezente Lichtlinien in Küchen, Möbeln, Vitrinen und Regalen. Die schmalste Linie: 10 Millimeter Sichtbreite Zehn Millimeter Außenmaß sind der Kern dieses Profils. In dieser Breite verschwindet es an Regalkanten, in schmalen Fugen und unter dünnen Böden, wo jedes größere Profil sofort auffiele. Passend dazu wählen Sie besonders schmale LED Streifen 24V bis 8 Millimeter Breite. In Frage kommen kompakte einfarbige LED Streifen in schmaler Ausführung. Ebenso passen punktfreie COB LED Streifen, die trotz geringer Breite eine durchgehende Leuchtfläche zeigen. Ein ideales Beispiel ist der ultraschmale COB Streifen mit 3 mm Breite, der selbst in dieser Bauform viel Luft lässt. Beachten Sie dabei: Ein schmaler Streifen liefert naturgemäß weniger Lumen pro Meter als ein breites Band, dafür gewinnen Sie maximale Zurückhaltung. Für Akzente und Konturen ist genau das der gewünschte Effekt. Wo dezente Lichtlinien den Unterschied machen In der Küche lässt sich das Profil unauffällig an der Unterkante des Hängeschranks führen, ohne die Fuge zu dominieren. In der Schrankbeleuchtung und in Vitrinen bleibt Platz für die Ware, nicht für Technik. Auf Verkaufsflächen im Ladenbau setzt es Regalböden in Szene, statt selbst ins Auge zu fallen. Eine indirekte Beleuchtung in Nischen wirkt dadurch wie aus der Architektur heraus entwickelt. Auch im Wohnzimmer entlang von Wandpaneelen bleibt die Optik ruhig. Ebenso unauffällig sitzt es im Esszimmer an einer Sideboardkante. Und im Flur genügt bereits eine schmale Kante, um Orientierung zu schaffen. Überall gilt: Je weniger vom Profil zu sehen ist, desto stärker wirkt das Licht selbst. Kühlung, Zubehör und Montage Auch das schmalste Profil arbeitet als Kühlkörper. Das eloxierte Aluminium nimmt die Betriebswärme des Streifens auf und gibt sie ab, was Helligkeit und Lebensdauer über Jahre stützt. Einen Vergleich sämtlicher Bauformen bietet die Übersicht der LED Aluprofile. Das Lichtbild steuern Sie über die passende Abdeckung, verfügbar in Schwarz, Opal und Transparent, wobei Opal die LEDs verdeckt und Transparent die meiste Helligkeit durchlässt. Die zugehörigen Endkappen gibt es in Silber, Schwarz und Weiß, jeweils mit oder ohne Kabelloch. Zur Befestigung stehen Kleben, Schrauben und Halteklammern aus Federstahl zur Wahl, aus denen sich das Profil zur Wartung wieder lösen lässt. Für die Klebevariante hält die Kategorie LED Montagekleber & Klebebänder das Passende bereit. Größere Bauformen mit mehr Streifenbreite finden Sie unter Aufbauprofile. Sie sind unsicher, ob Ihr Streifen hineinpasst? Schicken Sie uns kurz die Maße per WhatsApp. Ebenso erreichen Sie unser Team per E-Mail oder Telefon.
Sofort verfügbar, Lieferzeit 2-5 Werktage
slider2
Das EXO-A0_8 ist das schmalste Aufbauprofil unserer Serie: Bei nur 10 Millimetern Außenbreite und 8 Millimetern Höhe nimmt es LED Streifen bis 8 Millimeter auf. Wo andere Profile als Rahmen wahrgenommen werden, bleibt hier eine feine Linie, die sich in Kanten, Fugen und filigrane Möbelaufbauten einfügt. Genau deshalb greifen Architekten, Innenausbauer und Lichtplaner zu dieser Bauform, wenn die Lichtquelle zurücktreten soll. Das eloxierte Aluminium leitet die Wärme des Streifens zuverlässig ab und sichert dessen Lebensdauer. Mit zwei Metern Länge, drei Montagearten und einer eigenen Abdeckungsfamilie ist das EXO-A0_8 die Wahl für dezente Lichtlinien in Küchen, Möbeln, Vitrinen und Regalen. Die schmalste Linie: 10 Millimeter Sichtbreite Zehn Millimeter Außenmaß sind der Kern dieses Profils. In dieser Breite verschwindet es an Regalkanten, in schmalen Fugen und unter dünnen Böden, wo jedes größere Profil sofort auffiele. Passend dazu wählen Sie besonders schmale LED Streifen 24V bis 8 Millimeter Breite. In Frage kommen kompakte einfarbige LED Streifen in schmaler Ausführung. Ebenso passen punktfreie COB LED Streifen, die trotz geringer Breite eine durchgehende Leuchtfläche zeigen. Ein ideales Beispiel ist der ultraschmale COB Streifen mit 3 mm Breite, der selbst in dieser Bauform viel Luft lässt. Beachten Sie dabei: Ein schmaler Streifen liefert naturgemäß weniger Lumen pro Meter als ein breites Band, dafür gewinnen Sie maximale Zurückhaltung. Für Akzente und Konturen ist genau das der gewünschte Effekt. Wo dezente Lichtlinien den Unterschied machen In der Küche lässt sich das Profil unauffällig an der Unterkante des Hängeschranks führen, ohne die Fuge zu dominieren. In der Schrankbeleuchtung und in Vitrinen bleibt Platz für die Ware, nicht für Technik. Auf Verkaufsflächen im Ladenbau setzt es Regalböden in Szene, statt selbst ins Auge zu fallen. Eine indirekte Beleuchtung in Nischen wirkt dadurch wie aus der Architektur heraus entwickelt. Auch im Wohnzimmer entlang von Wandpaneelen bleibt die Optik ruhig. Ebenso unauffällig sitzt es im Esszimmer an einer Sideboardkante. Und im Flur genügt bereits eine schmale Kante, um Orientierung zu schaffen. Überall gilt: Je weniger vom Profil zu sehen ist, desto stärker wirkt das Licht selbst. Kühlung, Zubehör und Montage Auch das schmalste Profil arbeitet als Kühlkörper. Das eloxierte Aluminium nimmt die Betriebswärme des Streifens auf und gibt sie ab, was Helligkeit und Lebensdauer über Jahre stützt. Einen Vergleich sämtlicher Bauformen bietet die Übersicht der LED Aluprofile. Das Lichtbild steuern Sie über die passende Abdeckung, verfügbar in Schwarz, Opal und Transparent, wobei Opal die LEDs verdeckt und Transparent die meiste Helligkeit durchlässt. Die zugehörigen Endkappen gibt es in Silber, Schwarz und Weiß, jeweils mit oder ohne Kabelloch. Zur Befestigung stehen Kleben, Schrauben und Halteklammern aus Federstahl zur Wahl, aus denen sich das Profil zur Wartung wieder lösen lässt. Für die Klebevariante hält die Kategorie LED Montagekleber & Klebebänder das Passende bereit. Größere Bauformen mit mehr Streifenbreite finden Sie unter Aufbauprofile. Sie sind unsicher, ob Ihr Streifen hineinpasst? Schicken Sie uns kurz die Maße per WhatsApp. Ebenso erreichen Sie unser Team per E-Mail oder Telefon.
Sofort verfügbar, Lieferzeit 2-5 Werktage
slider 3
Das EXO-A0_8 ist das schmalste Aufbauprofil unserer Serie: Bei nur 10 Millimetern Außenbreite und 8 Millimetern Höhe nimmt es LED Streifen bis 8 Millimeter auf. Wo andere Profile als Rahmen wahrgenommen werden, bleibt hier eine feine Linie, die sich in Kanten, Fugen und filigrane Möbelaufbauten einfügt. Genau deshalb greifen Architekten, Innenausbauer und Lichtplaner zu dieser Bauform, wenn die Lichtquelle zurücktreten soll. Das eloxierte Aluminium leitet die Wärme des Streifens zuverlässig ab und sichert dessen Lebensdauer. Mit zwei Metern Länge, drei Montagearten und einer eigenen Abdeckungsfamilie ist das EXO-A0_8 die Wahl für dezente Lichtlinien in Küchen, Möbeln, Vitrinen und Regalen. Die schmalste Linie: 10 Millimeter Sichtbreite Zehn Millimeter Außenmaß sind der Kern dieses Profils. In dieser Breite verschwindet es an Regalkanten, in schmalen Fugen und unter dünnen Böden, wo jedes größere Profil sofort auffiele. Passend dazu wählen Sie besonders schmale LED Streifen 24V bis 8 Millimeter Breite. In Frage kommen kompakte einfarbige LED Streifen in schmaler Ausführung. Ebenso passen punktfreie COB LED Streifen, die trotz geringer Breite eine durchgehende Leuchtfläche zeigen. Ein ideales Beispiel ist der ultraschmale COB Streifen mit 3 mm Breite, der selbst in dieser Bauform viel Luft lässt. Beachten Sie dabei: Ein schmaler Streifen liefert naturgemäß weniger Lumen pro Meter als ein breites Band, dafür gewinnen Sie maximale Zurückhaltung. Für Akzente und Konturen ist genau das der gewünschte Effekt. Wo dezente Lichtlinien den Unterschied machen In der Küche lässt sich das Profil unauffällig an der Unterkante des Hängeschranks führen, ohne die Fuge zu dominieren. In der Schrankbeleuchtung und in Vitrinen bleibt Platz für die Ware, nicht für Technik. Auf Verkaufsflächen im Ladenbau setzt es Regalböden in Szene, statt selbst ins Auge zu fallen. Eine indirekte Beleuchtung in Nischen wirkt dadurch wie aus der Architektur heraus entwickelt. Auch im Wohnzimmer entlang von Wandpaneelen bleibt die Optik ruhig. Ebenso unauffällig sitzt es im Esszimmer an einer Sideboardkante. Und im Flur genügt bereits eine schmale Kante, um Orientierung zu schaffen. Überall gilt: Je weniger vom Profil zu sehen ist, desto stärker wirkt das Licht selbst. Kühlung, Zubehör und Montage Auch das schmalste Profil arbeitet als Kühlkörper. Das eloxierte Aluminium nimmt die Betriebswärme des Streifens auf und gibt sie ab, was Helligkeit und Lebensdauer über Jahre stützt. Einen Vergleich sämtlicher Bauformen bietet die Übersicht der LED Aluprofile. Das Lichtbild steuern Sie über die passende Abdeckung, verfügbar in Schwarz, Opal und Transparent, wobei Opal die LEDs verdeckt und Transparent die meiste Helligkeit durchlässt. Die zugehörigen Endkappen gibt es in Silber, Schwarz und Weiß, jeweils mit oder ohne Kabelloch. Zur Befestigung stehen Kleben, Schrauben und Halteklammern aus Federstahl zur Wahl, aus denen sich das Profil zur Wartung wieder lösen lässt. Für die Klebevariante hält die Kategorie LED Montagekleber & Klebebänder das Passende bereit. Größere Bauformen mit mehr Streifenbreite finden Sie unter Aufbauprofile. Sie sind unsicher, ob Ihr Streifen hineinpasst? Schicken Sie uns kurz die Maße per WhatsApp. Ebenso erreichen Sie unser Team per E-Mail oder Telefon.
Sofort verfügbar, Lieferzeit 2-5 Werktage
Slider 4
Das EXO-A0_8 ist das schmalste Aufbauprofil unserer Serie: Bei nur 10 Millimetern Außenbreite und 8 Millimetern Höhe nimmt es LED Streifen bis 8 Millimeter auf. Wo andere Profile als Rahmen wahrgenommen werden, bleibt hier eine feine Linie, die sich in Kanten, Fugen und filigrane Möbelaufbauten einfügt. Genau deshalb greifen Architekten, Innenausbauer und Lichtplaner zu dieser Bauform, wenn die Lichtquelle zurücktreten soll. Das eloxierte Aluminium leitet die Wärme des Streifens zuverlässig ab und sichert dessen Lebensdauer. Mit zwei Metern Länge, drei Montagearten und einer eigenen Abdeckungsfamilie ist das EXO-A0_8 die Wahl für dezente Lichtlinien in Küchen, Möbeln, Vitrinen und Regalen. Die schmalste Linie: 10 Millimeter Sichtbreite Zehn Millimeter Außenmaß sind der Kern dieses Profils. In dieser Breite verschwindet es an Regalkanten, in schmalen Fugen und unter dünnen Böden, wo jedes größere Profil sofort auffiele. Passend dazu wählen Sie besonders schmale LED Streifen 24V bis 8 Millimeter Breite. In Frage kommen kompakte einfarbige LED Streifen in schmaler Ausführung. Ebenso passen punktfreie COB LED Streifen, die trotz geringer Breite eine durchgehende Leuchtfläche zeigen. Ein ideales Beispiel ist der ultraschmale COB Streifen mit 3 mm Breite, der selbst in dieser Bauform viel Luft lässt. Beachten Sie dabei: Ein schmaler Streifen liefert naturgemäß weniger Lumen pro Meter als ein breites Band, dafür gewinnen Sie maximale Zurückhaltung. Für Akzente und Konturen ist genau das der gewünschte Effekt. Wo dezente Lichtlinien den Unterschied machen In der Küche lässt sich das Profil unauffällig an der Unterkante des Hängeschranks führen, ohne die Fuge zu dominieren. In der Schrankbeleuchtung und in Vitrinen bleibt Platz für die Ware, nicht für Technik. Auf Verkaufsflächen im Ladenbau setzt es Regalböden in Szene, statt selbst ins Auge zu fallen. Eine indirekte Beleuchtung in Nischen wirkt dadurch wie aus der Architektur heraus entwickelt. Auch im Wohnzimmer entlang von Wandpaneelen bleibt die Optik ruhig. Ebenso unauffällig sitzt es im Esszimmer an einer Sideboardkante. Und im Flur genügt bereits eine schmale Kante, um Orientierung zu schaffen. Überall gilt: Je weniger vom Profil zu sehen ist, desto stärker wirkt das Licht selbst. Kühlung, Zubehör und Montage Auch das schmalste Profil arbeitet als Kühlkörper. Das eloxierte Aluminium nimmt die Betriebswärme des Streifens auf und gibt sie ab, was Helligkeit und Lebensdauer über Jahre stützt. Einen Vergleich sämtlicher Bauformen bietet die Übersicht der LED Aluprofile. Das Lichtbild steuern Sie über die passende Abdeckung, verfügbar in Schwarz, Opal und Transparent, wobei Opal die LEDs verdeckt und Transparent die meiste Helligkeit durchlässt. Die zugehörigen Endkappen gibt es in Silber, Schwarz und Weiß, jeweils mit oder ohne Kabelloch. Zur Befestigung stehen Kleben, Schrauben und Halteklammern aus Federstahl zur Wahl, aus denen sich das Profil zur Wartung wieder lösen lässt. Für die Klebevariante hält die Kategorie LED Montagekleber & Klebebänder das Passende bereit. Größere Bauformen mit mehr Streifenbreite finden Sie unter Aufbauprofile. Sie sind unsicher, ob Ihr Streifen hineinpasst? Schicken Sie uns kurz die Maße per WhatsApp. Ebenso erreichen Sie unser Team per E-Mail oder Telefon.
Sofort verfügbar, Lieferzeit 2-5 Werktage
LED Kanalplan für eine Produktion
Eine Produktion nutzt zwölf RGBCCT Linien mit je fünf Kanälen, 24 einfarbige Abschnitte am D24B DMX Decoder und vier Arbeitslichtkreise am DH4 Schaltaktor. Das ergibt 60 plus 24 plus 4, zusammen 88 Kanäle. Werden die fünf RGBCCT Kanäle jeweils mit 16 Bit angesteuert, belegt jede Linie zehn DMX-Kanäle. Dann sind es 148 Kanäle. Beide Varianten passen mit Reserve auf eine DMX-Linie mit 512 Kanälen.
LED Horizontlinie mit Farbe und Weiß
Eine Horizontlinie von 5 Metern mit dem COB RGBCCT Streifen und 21 W pro Meter ergibt 105 Watt, mit rund 20 % Planungsreserve etwa 126 Watt. Das SS150 Netzteil versorgt die Linie. Der D5 DMX Decoder nutzt für RGBCCT Streifen alle fünf Kanäle mit jeweils bis zu 6 Ampere und steuert die Linie vom Pult. Die Linie benötigt zusammen rund 4,4 Ampere.
LED Bühnenlicht mit Arbeits- und Saallicht verbinden
Vier 230-Volt-Kreise für das Arbeitslicht werden über den DH4 Schaltaktor per DMX geschaltet, den Anschluss übernimmt eine Elektrofachkraft. Der DMC DALI/DMX Konverter übergibt eine Pultszene an die DALI-Hausbeleuchtung, sodass das Saallicht zu Vorstellungsbeginn gemeinsam mit der Bühne heruntergefahren werden kann.
Deine Anlage ist größer oder anders aufgebaut? Schick uns Patchliste, Kanalplan oder Anlagenschema, wir stellen Decoder, Netzteile und Signalverteilung passend für dich zusammen.
LED Startadresse und Patch planen
Jeder Decoder belegt ab seiner Startadresse so viele Kanäle, wie seine Konfiguration verlangt. Lege die Adressen vor dem Aufbau fest und dokumentiere sie zusammen mit Linie, Streifentyp und Netzteil. Das spart beim Einleuchten Zeit und macht spätere Änderungen nachvollziehbar.
Mehr als 512 Kanäle für LED Linien
Reichen die 512 Kanäle einer DMX-Linie nicht aus, verteilst du die LED Linien auf mehrere DMX-Linien. Kommt das Signal über das Netzwerk, setzen ArtNet-DMX Konverter es in mehrere DMX-Linien um. Welche Lösung passt, hängt vom Pult und von der vorhandenen Netzwerktechnik ab.

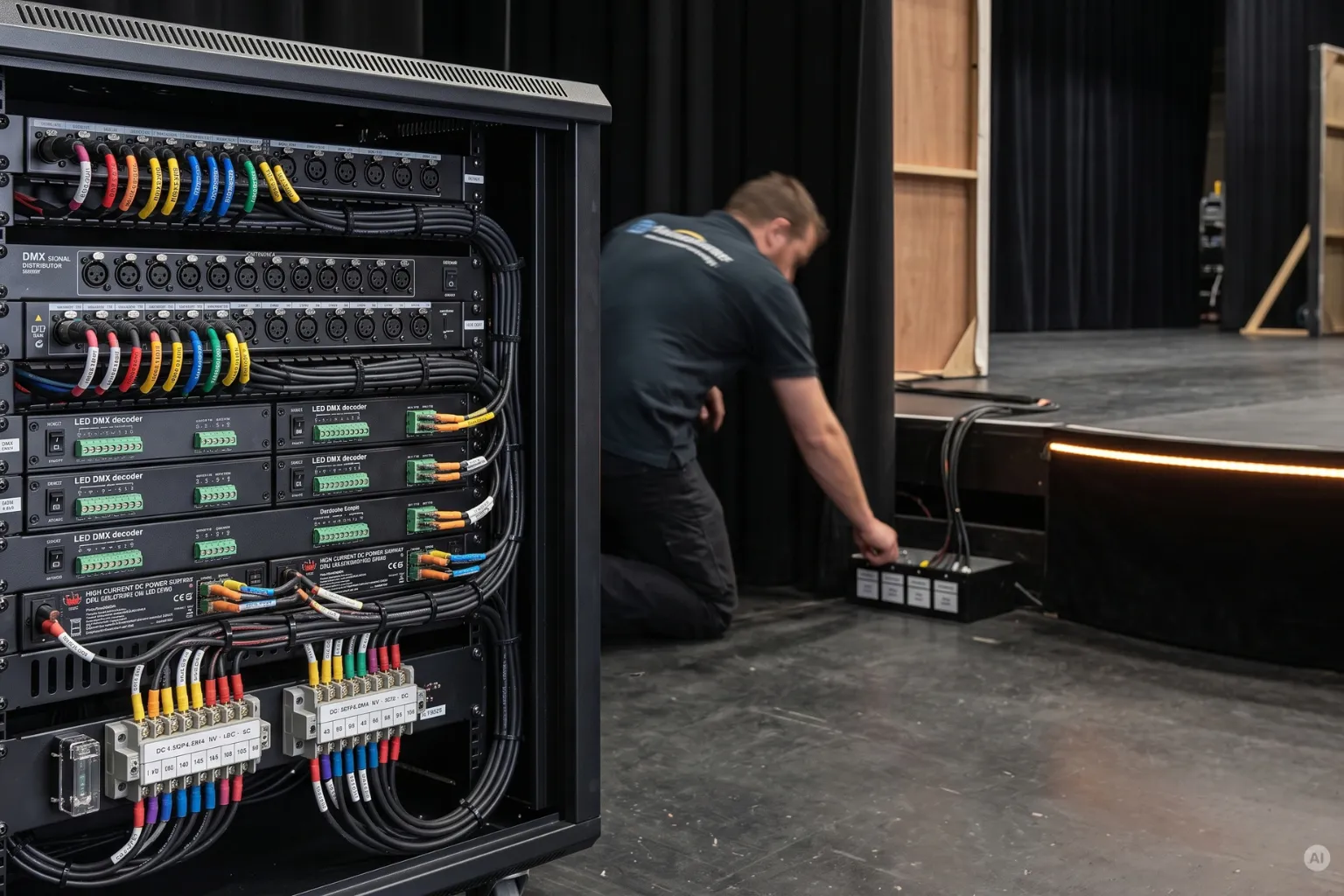

LED Decoder zentral oder dezentral montieren
Mehrkanalige Decoder im Rack oder auf der Hutschiene bündeln die Technik an einem Ort. Bei langen Wegen zur Lichtlinie werden dann aber die Kleinspannungsleitungen lang. Dezentrale Decoder nahe am Streifen verkürzen diese Wege. Welche Lösung passt, hängt von Bühne, Leitungswegen und Zugänglichkeit ab.
LED Netzteile und Einspeisung
Rechne die Leistung aller Linien je Decoder zusammen und plane rund 20 % Reserve ein. Bei 24 Volt sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden, damit Farbe und Helligkeit über die Linie möglichst gleichmäßig bleiben. Für zentrale Installationen eignen sich Hutschienen-Netzteile.
LED Pixel-Effekte mit SPI
Sollen einzelne LEDs unabhängig voneinander leuchten, etwa für Lauflichter oder Farbverläufe entlang einer Linie, sind SPI LED Streifen mit passenden SPI Controllern eine Alternative. Sie werden in der Regel anders angebunden als klassische DMX Decoder.
Häufig gestellte Fragen zu LED Streifen in der Bühnentechnik
Für Geschäftskunden besteht kein Widerrufsrecht. Rücksendungen sind grundsätzlich ausgeschlossen und nur mit unserer vorherigen schriftlichen Genehmigung möglich. Die Gutschrift erfolgt als Gutschein für den Shop, die Versandkosten der Rücksendung trägst du. Kläre Längen und Mengen deshalb vor der Bestellung, bei Bedarf gemeinsam mit uns.
Das hängt vom Streifentyp ab: einfarbig einen Kanal, RGB drei, RGBW vier und RGBCCT fünf. Bei 16-Bit-Ansteuerung belegt jeder so angesteuerte Farbkanal zwei DMX-Kanäle.
Vor allem bei langen, langsamen Fades und im unteren Helligkeitsbereich. Dort sind die Stufen bei 8 Bit eher sichtbar. Für schnelle Wechsel und Effekte reicht 8 Bit meist aus. Ob ein Decoder 16 Bit unterstützt, steht im Datenblatt.
Als Praxisregel gelten etwa 32 Empfänger je Linie. Die tatsächliche Zahl hängt auch von der elektrischen Last der einzelnen Geräte ab. Bei mehr Empfängern, sehr langen Leitungen oder sternförmigen Abgängen setzt du einen DMX Splitter ein, je nach Modell mit galvanischer Trennung der Linien.
Davon raten wir ab. Für DMX geeignete Datenleitungen sind auf die digitale Übertragung und einen passenden Wellenwiderstand ausgelegt. Mikrofonkabel sind dafür nicht gedacht und können vor allem auf längeren Strecken Übertragungsfehler verursachen.
Mit RDM lassen sich Decoder je nach Pult über die DMX-Leitung adressieren und abfragen. Das erleichtert die Einrichtung, wenn Geräte schwer zugänglich verbaut sind.
Wenn einzelne LEDs oder Segmente unabhängig leuchten sollen, zum Beispiel für Lauflichter. Für klassische Lichtlinien, die wie ein Scheinwerfer im Pult gefahren werden, sind DMX Decoder mit normalen Streifen meist einfacher zu integrieren.
Für Geschäftskunden beträgt die Gewährleistungsfrist 12 Monate ab Ablieferung der Ware. Prüfe die Ware direkt nach Erhalt, auch wenn sie erst später in die Anlage eingebaut wird: Erkennbare Mängel müssen innerhalb von 7 Tagen schriftlich gemeldet werden. Bei LED-Technik und Steuergeräten setzt die Gewährleistung außerdem voraus, dass die Installation durch eine zugelassene Fachkraft erfolgt ist und du das nachweisen kannst, zum Beispiel per Rechnung oder Abnahmeprotokoll.
Das bestimmt der zulässige Strom pro Kanal. Teile die Leistung pro Meter des jeweiligen Farbkanals laut Datenblatt durch 24 Volt, dann erhältst du den Strom pro Meter. Die angeschlossene Länge darf den Kanalstrom des Decoders nicht überschreiten, plane dabei rund 20 % Reserve ein. Bei längeren Linien speist du zusätzlich in der Regel alle 7 bis 8 Meter neu ein. Bei der Auslegung helfen wir dir gern.
