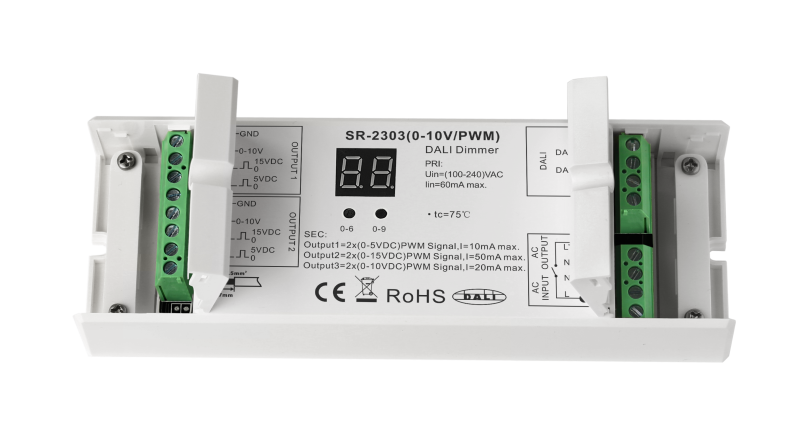

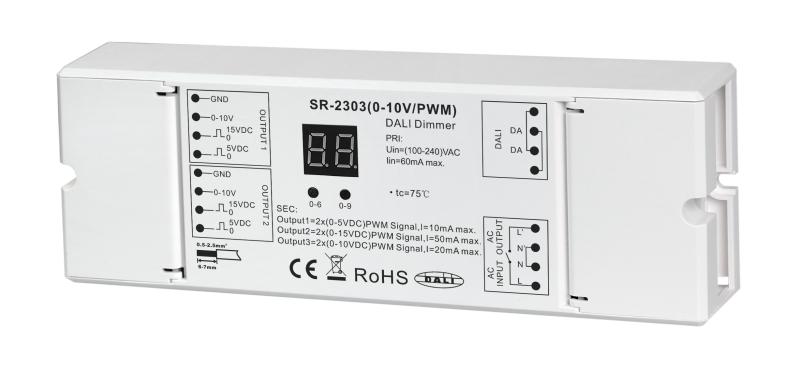

SR-2303 DALI auf 0-10V/PWM Konverter 2-Kanal mit Digital-Display und AC-Relais

Der SR-2303 ist ein 2-Kanal-Konverter, der DALI-Signale in 0-10V- oder PWM-Steuersignale umsetzt und damit die Brücke zwischen modernen DALI-Lichtsteuerungssystemen und der etablierten Welt der 0-10V-dimmbaren LED-Treiber bildet. Über zwei separate DALI-Adressen werden zwei voll unabhängige Kanäle angesprochen, die jeweils ein analoges Steuersignal in wählbarem Bereich von 0-5 V, 0-10 V oder 0-15 V ausgeben. Zusätzlich verfügt das Gerät über zwei integrierte 5-Ampere-AC-Relais, die die Netzspannung zu den angeschlossenen LED-Netzteilen vollständig abschalten können.

Mit den Abmessungen von 170 × 59 × 29 Millimetern eignet sich der SR-2303 für die Aufbaumontage in Decken- oder Wandhohlräumen, im Schaltschrank oder direkt neben den LED-Treibern. Über ein integriertes Digital-Display und zwei Tasten lassen sich die DALI-Adressen der beiden Kanäle manuell vergeben; alternativ erfolgt die Zuweisung automatisch durch einen DALI-Master-Controller.

Funktion: Brücke zwischen DALI-Bus und 0-10V-Treibern

In klassischen DALI-Anlagen sind die LED-Treiber DALI-fähig und werden direkt vom Master angesprochen. In vielen kommerziellen und architektonischen Installationen kommen jedoch hochwattige 0-10V-dimmbare LED-Treiber zum Einsatz, beispielsweise die Mean Well HLG-B-Serie mit Leistungen von 40 bis 600 Watt pro Treiber. Diese 0-10V-Treiber sind im Markt etabliert, kostengünstig und oft die einzige Option für hochwattige Outdoor- oder Architektur-Anwendungen, lassen sich aber nicht direkt an einen DALI-Bus anschließen.

Hier setzt der SR-2303 an: Er empfängt das DALI-Signal vom Master, interpretiert es für seine beiden Kanäle und gibt pro Kanal ein analoges 0-10V-Steuersignal aus, das vom angeschlossenen Treiber als Dimm-Befehl verstanden wird. Damit lassen sich bestehende 0-10V-Anlagen kostengünstig auf DALI umrüsten, ohne die teuren LED-Treiber zu tauschen. Eine Übersicht der passenden Treiber findet sich in unserer Kategorie 0-10V LED-Netzteile, dimmbare DALI-Treiber als Alternative in der Kategorie DALI LED-Netzteile.

Zwei Kanäle mit getrennten DALI-Adressen

Der SR-2303 belegt zwei DALI-Adressen am Bus, jeweils eine pro Kanal. Aus Sicht des DALI-Masters verhält sich das Gerät damit wie zwei eigenständige DALI-Treiber. Beide Kanäle lassen sich unabhängig voneinander dimmen, schalten, Gruppen zuweisen und in DALI-Szenen einbinden. Damit eignet sich der Konverter beispielsweise für Zwei-Zonen-Installationen mit getrennt steuerbaren Bereichen, für Tunable-White-Setups mit je einem 0-10V-Treiber für Warmweiß- und Kaltweiß-Kanal sowie für getrennte Innen- und Außen-Beleuchtung an derselben Steuerstelle.

Die zwei DALI-Adressen können zwischen 0 und 63 frei zugewiesen werden, plus die FF-Adresse zum Zurücksetzen auf Werkseinstellungen. Bei der manuellen Adressvergabe wird über die erste Taste die Zehnerstelle und über die zweite Taste die Einerstelle eingestellt; das Display zeigt den aktuellen Wert kontinuierlich an. Wer die Adressierung lieber zentral verwalten möchte, lässt einen DALI-Master-Controller wie den SR-2300-USB die Adressen automatisch zuweisen.

Wählbarer Ausgangsbereich: 0-5 V, 0-10 V oder 0-15 V

Über die Klemmenbelegung am Gerät kann der Ausgangsspannungsbereich pro Kanal an den angeschlossenen Treiber angepasst werden. 0-10 V ist der häufigste Standard und passt für die meisten LED-Treiber. 0-5 V kommt bei einigen älteren oder spezialisierten Treibern zum Einsatz, 0-15 V für Treiber mit erweitertem Steuerspannungsbereich. Das Ausgangssignal ist quasi-analog und kann sowohl von 0-10V-Eingängen als auch von PWM-Eingängen der dimmbaren Netzteile interpretiert werden, was die Kompatibilität mit Treibern unterschiedlicher Hersteller deutlich erweitert.

Der maximale Ausgangsstrom pro Kanal beträgt 20 Milliampere und ist damit für die Standard-Eingangsimpedanz handelsüblicher 0-10V-Treiber ausgelegt.

Integriertes AC-Relais für vollständiges Ausschalten

Pro Kanal verfügt der SR-2303 über einen Relais-Ausgang, der die Netzspannung von 100 bis 240 Volt AC mit bis zu 5 Ampere durchschaltet. Dieses Relais wird zusammen mit dem Dimm-Signal angesteuert: bei Dimm-Wert 0 schaltet das Relais den AC-Kreis zum LED-Treiber komplett ab, wodurch der Treiber vom Netz getrennt wird. Das verhindert das bei reiner 0-10V-Dimmung übliche Restleuchten am unteren Dimm-Ende und reduziert den Standby-Stromverbrauch des Treibers im Off-Zustand auf null.

Diese Kombination aus Dimm-Signal und vollständigem Ausschalten ist gerade in Hotel- und Wohnanwendungen wertvoll, in denen der Unterschied zwischen „minimal gedimmt" und „komplett aus" sichtbar wird, sowie in energieoptimierten Gewerbe-Installationen, die Standby-Verluste minimieren wollen.

Anwendungsbereiche

Klassische Einsatzbereiche sind moderne Bürogebäude mit DALI-Lichtmanagement und bestehender 0-10V-Treiber-Infrastruktur, Hotel- und Gastronomie-Anlagen mit hochwattigen Outdoor-Treibern für Terrassen- und Fassadenbeleuchtungen, Verkaufsflächen mit zonierter Beleuchtungssteuerung sowie anspruchsvolle Wohnbereiche mit zentralem Smart-Home-System.

Auf der Last-Seite werden über die angeschlossenen Treiber typischerweise einfarbige LED-Streifen in größeren Längen versorgt, häufig auch CCT LED-Streifen im Zwei-Kanal-Tunable-White-Betrieb mit je einem 0-10V-Treiber für die Warm- und Kaltweiß-Spur, sowie COB LED-Streifen für punktfreies Licht in passenden LED-Aluprofilen.

In der vollständigen DALI-Anlage arbeitet der SR-2303 zusammen mit den weiteren Komponenten aus unserer DALI-Steuerungskategorie: einer DALI-Bus-Stromversorgung für die Bus-Speisung, DALI-Schaltern und Wandbedienteilen für die manuelle Bedienung sowie weiteren DALI-Controllern für direkte LED-Treiber-Ansteuerung.

Installation und Anschluss

Der SR-2303 wird über sechs Klemmen verkabelt: AC-Eingang mit L und N für die Versorgung, zwei AC-Ausgangs-Paare mit L' und N' zu den beiden 0-10V-Treibern (Relais-Schaltung), zwei DA-Klemmen für den DALI-Bus sowie pro Kanal ein 0-10V-Klemmenpaar (GND und 0-10V) zu den Dimm-Eingängen der Treiber. Die DALI-Polarität ist nach Standard austauschbar.

Bei der Inbetriebnahme wird zunächst die Verkabelung hergestellt, dann der DALI-Bus aktiviert und die Adressvergabe durchgeführt. Über das Display lassen sich die beiden Kanal-Adressen sofort prüfen und bei Bedarf nachjustieren. Nach Abschluss der Adressierung ist das Gerät vollständig in die DALI-Anlage integriert und kann über den Master mit beliebigen Dimm-Werten und Szenen angesprochen werden.
