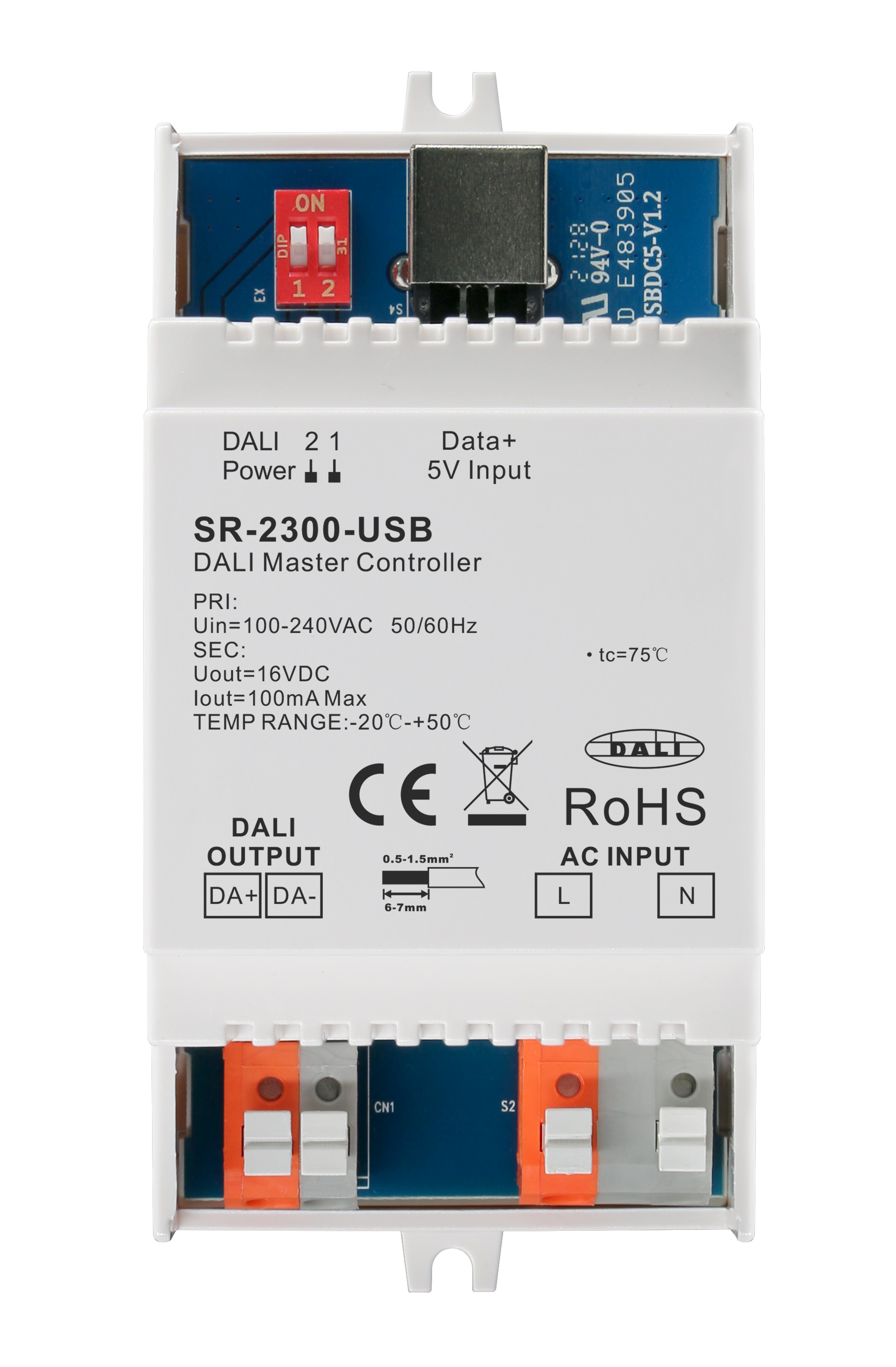

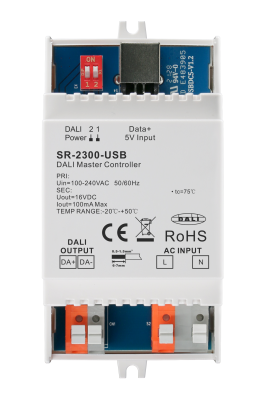

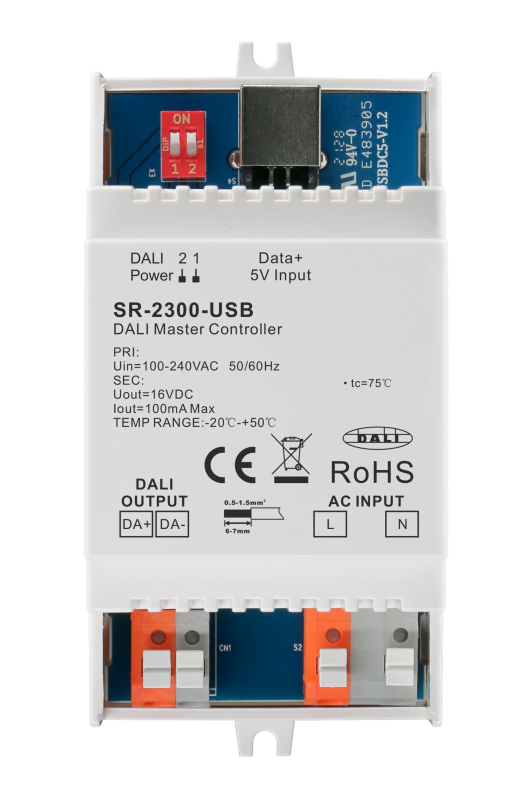

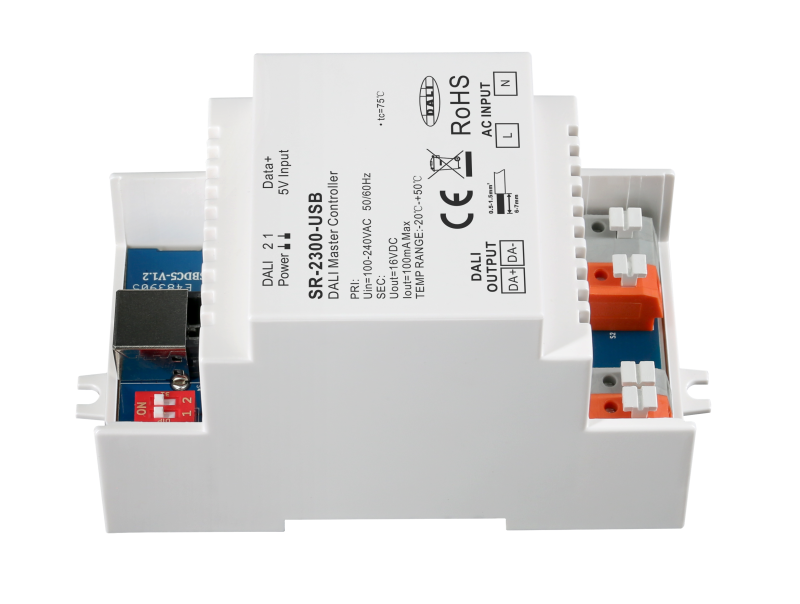

SR-2300-USB DALI Master Controller Hutschienenmodul USB DT6 DT8 HCL 64 Geräte 16 Gruppen 16 Szenen

Der SR-2300-USB ist ein DALI-Master-Controller für die Hutschiene, der die zentrale Steuereinheit kompletter DALI- und DALI-2-Anlagen bildet. Über einen USB-B-Anschluss wird das Gerät einmalig mit einem Windows-PC konfiguriert: Adressierung der angeschlossenen Geräte, Gruppen- und Szenenverwaltung, Zeitprogramme sowie tageszeitabhängige Farbtemperatur-Profile (Human Centric Lighting). Nach der Konfiguration arbeitet der Controller standalone und braucht keine ständige PC-Verbindung mehr. Mit den Abmessungen von 110 × 53 × 65 Millimetern belegt das Modul drei Teilungseinheiten auf einer Standard-Hutschiene.

Eingangsseitig liefert der Controller über sein integriertes DALI-Netzteil bis zu 230 Milliampere Bus-Strom und versorgt damit den DALI-Bus direkt ohne separates Bus-Netzteil. Für größere Anlagen oder bei bestehender Bus-Versorgung lässt sich das integrierte Netzteil per DIP-Schalter deaktivieren und ein externes DALI-Netzteil anschließen.

Zentrale Steuerung von bis zu 128 DALI-Geräten

Der SR-2300-USB stellt einen vollwertigen DALI-Kanal bereit. Auf diesem Kanal sind nach DALI-Standard bis zu 64 Steuergeräte (Control Gears wie LED-Treiber, DALI-Decoder oder DALI-Leuchten) sowie zusätzlich bis zu 64 DALI-2-Eingabegeräte (Input Devices wie Taster, Bewegungs- und Tageslicht-Sensoren) adressierbar. Damit deckt das Gerät auch große Installationen mit insgesamt bis zu 128 angeschlossenen Komponenten ab.

Die Steuergeräte lassen sich in bis zu 16 Gruppen organisieren, die DALI-2-Eingabegeräte in bis zu 32 Gruppen. Pro DALI-Kanal stehen 16 Szenenspeicher zur Verfügung, die in beliebiger Kombination über die Gruppen aufgerufen werden können. Diese flexible Gruppen-Szenen-Logik ermöglicht es, einzelne Räume, Etagen oder Funktionsbereiche unabhängig voneinander zu steuern, ohne separate DALI-Linien zu verlegen.

Unterstützte Gerätetypen: DT6, DT8 Tc, DT8 XY und DT8 RGBWA

Der Controller arbeitet mit allen wichtigen DALI-Gerätetypen nach IEC 62386 zusammen. DT6 ist der Standard-Gerätetyp für dimmbare LED-Leuchten und LED-Treiber. DT8 Tc steht für Tunable White, also stufenlose Farbtemperaturänderung zwischen Warmweiß und Kaltweiß. DT8 XY ermöglicht die Farbsteuerung über XY-Chromatizitätskoordinaten, und DT8 RGBWA deckt vollständige Mehrkanal-Farbsteuerung mit Rot, Grün, Blau, Weiß und Amber ab.

Diese breite Gerätetypen-Unterstützung macht den SR-2300-USB zum richtigen Master für gemischte Installationen, in denen einfache weiße Decken-Beleuchtung, Tunable-White-Voutenbeleuchtung und farbige Akzent-Beleuchtung gleichzeitig betrieben werden. Passende Decoder findest du in den Kategorien DALI Controller 12-48V DC für niedervoltige LED-Streifen sowie DALI Controller 230V AC für hochvoltige LED-Leuchten. Für die zentrale Schaltschrank-Montage stehen unsere DALI Hutschienen-Controller zur Verfügung.

Human Centric Lighting durch bionische Zeitprogramme

Eines der wichtigsten Features des SR-2300-USB ist die Unterstützung für Human Centric Lighting (HCL). Dabei wird die Farbtemperatur der angeschlossenen DALI-Leuchten automatisch dem Tagesverlauf angepasst: kühles, aktivierendes Licht am Morgen und Vormittag, neutrales Arbeitslicht am Tag, warmes, entspannendes Licht am Abend. Die Programmierung erfolgt über die sogenannte „bionic schedule" der PC-Software, in der CCT-Werte (Farbtemperatur) und Helligkeit für beliebige Zeitpunkte des Tages hinterlegt werden. Das System interpoliert dann kontinuierlich zwischen diesen Werten.

Für regelmäßig wiederkehrende Beleuchtungsmuster steht zusätzlich eine „cycle schedule"-Funktion zur Verfügung, mit der zyklische Programme über Tage, Wochen oder Monate hinweg laufen können. Eine integrierte Echtzeituhr (RTC) mit Pufferbatterie sorgt dafür, dass die Zeitprogramme auch bei Stromausfall ihre korrekte Uhrzeit behalten und nach Wiederkehr der Versorgung unmittelbar weiterlaufen.

Die HCL-Funktion entfaltet ihren vollen Nutzen in Kombination mit Tunable-White-Leuchten oder CCT LED-Streifen sowie DALI-Tageslicht-Sensoren aus unserer Kategorie DALI Sensoren, die zusätzlich auf die tatsächliche Außenlicht-Situation reagieren.

Konfiguration über die DALI-Master PC-Software

Die Einrichtung erfolgt über die DALI-Master-Software unter Windows. Verbindung zwischen Controller und PC stellt ein USB-A-zu-USB-B-Datenkabel her. Vor der ersten Verbindung muss der CH340-USB-Seriell-Treiber installiert werden, der zusammen mit der Software ausgeliefert wird. Über die PC-Oberfläche werden alle angeschlossenen DALI-Geräte gescannt, mit Adressen versehen, in Gruppen zugewiesen, Szenen definiert, Zeitprogramme angelegt und das HCL-Profil konfiguriert.

Nach Abschluss der Konfiguration kann das USB-Kabel abgezogen werden. Der Controller arbeitet anschließend vollständig eigenständig und führt alle programmierten Zeitprogramme, Szenen und HCL-Verläufe ohne PC-Verbindung aus. Anpassungen oder Erweiterungen sind jederzeit durch erneutes Anschließen des PC möglich.

Für die Bedienung im Alltag werden zusätzlich DALI-2-fähige Eingabegeräte angeschlossen, beispielsweise DALI-Schalter und Wandbedienteile für manuelle Bedienung sowie Bewegungs- und Tageslicht-Sensoren für automatische Steuerung. Eine vollständige Liste der DALI-Komponenten findest du in der Kategorie DALI-Steuerung, eine Übersicht über alle Master-Lösungen in der Kategorie DALI Software & Master.

Anwendungsbereiche

Klassische Einsatzbereiche sind moderne Bürogebäude, in denen HCL nachweislich Konzentration und Wohlbefinden der Mitarbeitenden unterstützt, Hotel- und Gastronomie-Anlagen mit unterschiedlichen Lichtstimmungen für Frühstück, Tagesgeschäft und Abend, Verkaufsflächen mit zonierten Lichtprogrammen pro Sortimentsbereich sowie anspruchsvolle Wohnbereiche mit zentral programmierten Smart-Home-Szenen.

Weitere typische Anwendungen finden sich in Schulen und Bildungsstätten mit unterrichtsspezifischen Lichtstimmungen, in Pflegeeinrichtungen mit Unterstützung des zirkadianen Rhythmus älterer Menschen sowie in Konferenz- und Tagungszentren mit szenisch programmierten Tagungsabläufen. Für die Anbindung an übergeordnete Gebäudeautomation (KNX, BACnet) kann zusätzlich ein DALI-Gateway ergänzt werden.

Installation und Inbetriebnahme

Der SR-2300-USB wird auf einer 35-Millimeter-Hutschiene im Verteilerschrank montiert und über zwei Schraubklemmen mit 100 bis 240 Volt AC versorgt. Die DALI-Bus-Ausgänge DA+ und DA- führen zur Bus-Verkabelung, an die alle DALI-Steuergeräte und DALI-2-Eingabegeräte angeschlossen werden. Die Bus-Polarität ist nach DALI-Standard austauschbar. Bei aktiviertem internen DALI-Netzteil müssen beide DIP-Schalter auf der Oberseite des Geräts in Stellung „ON" stehen, bei externer Bus-Versorgung auf Position „1 2".

Für die Stromversorgung der angeschlossenen LED-Lasten sind separate DALI LED-Netzteile oder Standard-LED-Netzteile in Kombination mit DALI-Decodern vorzusehen. Bei besonders großen Anlagen mit mehreren DALI-Linien können zusätzliche DALI-Bus-Stromversorgungen eingesetzt werden, um die einzelnen Bus-Linien zu versorgen.

Bei der Anlagenplanung, der Auswahl passender Decoder, der HCL-Profil-Konfiguration oder der Anbindung an Gebäudeautomation beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette DALI-Anlagen aus Master, Decodern, Sensoren, Tastern und LED-Treibern aus unserem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot inklusive Erstkonfiguration zusammen.
