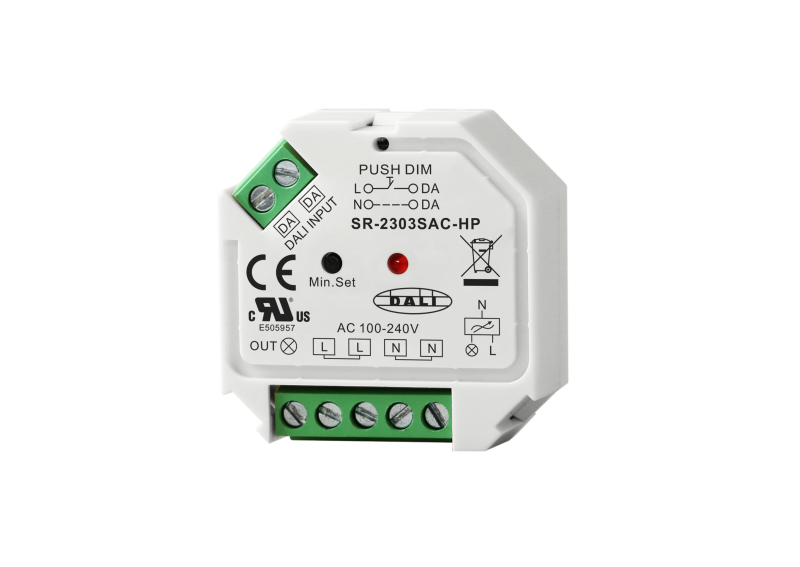

SR-2303SAC-HP DALI Phasenabschnitt Mini Dimmer, 1-Kanal, 100-240V AC, 400W, DALI-2 DT6, Push DIM, Unterputz

Der SR-2303SAC-HP ist ein einkanaliger DALI-Phasenabschnitt-Dimmer im besonders kompakten Mini-Format mit Abmessungen von nur 45,5 × 45 × 20,3 Millimetern. Damit passt das Gerät direkt in eine Standard-Unterputzdose hinter dem Wandschalter und ermöglicht die nachträgliche Integration einer DALI-Steuerung in bestehende Wohn- und Gewerbeinstallationen, ohne dass eine separate Aufbau-Box oder ein Schaltschrank-Platz benötigt wird.

Das Gerät steuert dimmbare 230V LED Lampen, Halogenleuchten und Triac-dimmbare LED Treiber direkt aus einer DALI-Anlage und schaltet die Netzspannung selbst mit bis zu 1,8 Ampere pro Kanal. Eine besondere Stärke ist die zusätzliche Push-DIM-Funktion: über einen einzigen Anschlussdraht lässt sich ein klassischer 230V-Wandtaster verbinden, sodass der Dimmer auch ohne DALI-Master als reiner Taster-Dimmer arbeitet. Damit eignet sich der SR-2303SAC-HP gleichermaßen für Neubau-Projekte mit DALI-Anlage als auch für Retrofit-Anwendungen in Bestandsbauten.

Phasenabschnitt (Trailing Edge) für moderne LED- und Halogen-Lasten

Der SR-2303SAC-HP arbeitet im Phasenabschnitt-Verfahren, auch als Trailing Edge oder Reverse Phase Control bekannt. Diese Dimm-Methode ist die richtige Wahl für kapazitive und elektronische Lasten: moderne LED Treiber, dimmbare LED Lampen mit elektronischen Vorschaltgeräten und elektronische Halogen-Trafos werden ohne Brummen und ohne thermische Belastung der Treiber gedimmt.

Das Gegenstück, der Phasenanschnitt (Leading Edge), wird nicht unterstützt und ist auch nicht erforderlich, da Phasenanschnitt ausschließlich für induktive Lasten wie alte Wickeltrafos und konventionelle Glühlampen gedacht ist. Praktisch alle modernen dimmbaren LED Produkte sind für Phasenabschnitt freigegeben. Passende Treiber findest du in der Kategorie Triac-dimmbare LED Netzteile.

Mini-Format für die Unterputzdose

Das kompakte Gehäuse mit 45,5 × 45 × 20,3 Millimetern ist der entscheidende Vorteil dieses Modells gegenüber klassischen Aufbau- oder Hutschienen-Dimmern: der SR-2303SAC-HP wird direkt in der Unterputzdose hinter dem vorhandenen Wandschalter eingebaut, ohne sichtbare Zusatzgeräte und ohne dass eine separate Installation an anderer Stelle nötig ist. Die Verkabelung erfolgt über Schraubklemmen für Eingang, Ausgang und Taster-Anschluss.

Eine integrierte LED Statusanzeige signalisiert den Betriebszustand: das Indikator-Licht ist im eingeschalteten Zustand der Last aus und leuchtet auf, wenn die Last ausgeschaltet ist - so erkennt der Elektriker auf einen Blick, ob das Gerät korrekt arbeitet und ob die Lampe gerade aktiv ist.

DALI und Push DIM mit flexiblen Mehr-Stellen-Bedienungen

Im DALI-Modus verhält sich der SR-2303SAC-HP als DALI-DT6-Empfänger mit einer Adresse auf dem DALI-Bus. Die Adressvergabe erfolgt zentral durch einen DALI-Master-Controller, und das Gerät lässt sich in Gruppen und Szenen einbinden. Im Push-DIM-Modus wird ein klassischer 230V-Wandtaster an den Steuereingang angeschlossen; kurze Tastendrücke schalten die Last, lange Tastendrücke dimmen. Die DA-Klemmen akzeptieren universelle Push-Schalter mit Spannungen zwischen 8 und 230 Volt AC.

Eine Besonderheit dieses Modells ist die Unterstützung mehrerer paralleler Wandtaster: für Mehr-Stellen-Bedienungen (zum Beispiel mit zusätzlichen Tastern im Flur und im Schlafzimmer) lassen sich mehrere Push-Schalter parallel anschließen. Die maximale Kabel-Länge vom Schalter zum Dimmer beträgt 80 Meter, ebenso 80 Meter vom Dimmer zur Last - damit eignet sich das Gerät auch für größere Wohneinheiten und gewerbliche Anwendungen mit verteilten Bedienpunkten.

Zusätzlich verfügt das Gerät über eine Min.-Set-Taste, mit der die minimale Dimm-Helligkeit individuell festgelegt werden kann. Das ist relevant, weil einige LED Lampen bei sehr niedrigen Dimm-Werten zu Flackern neigen; mit einer angepassten Untergrenze arbeiten auch günstigere LED Lampen mit begrenzter Dimm-Tiefe stabil.

Lastleistung für typische Wohnraum-Anwendungen

Pro Kanal beträgt die maximale Last bei 230 Volt AC bis zu 200 Watt für dimmbare LED Lampen, dimmbare LED Treiber oder Niedervolt-Halogen mit elektronischem Trafo. Bei rein resistiven Lasten wie Glühlampen oder Hochvolt-Halogen verdoppelt sich der Wert auf 400 Watt pro Kanal. Damit deckt der SR-2303SAC-HP typische Wohnraum-Lichtkreise mit mehreren GU10- oder E27-LED Lampen, klassische Halogen-Pendelleuchten oder dimmbare Voutenbeleuchtungen über Triac-Netzteile komfortabel ab.

Typische Lasten sind dimmbare LED Einbaustrahler für Decken-Lichtkreise, klassische Halogen-Pendelleuchten in Bestandsbauten sowie Triac-dimmbare LED Netzteile in Kombination mit 24V LED Streifen für indirekte Beleuchtung. Eingebaute Schutzfunktionen gegen Überhitzung sichern den Dauerbetrieb. Wichtig zu beachten: maximal 10 parallele LED Treiber oder Leuchten dürfen angeschlossen werden, um den Einschalt-Spitzenstrom zu begrenzen.

DALI-2 Konformität nach IEC 62386

Als DALI-2-Gerät mit DT6-Klassifizierung nach IEC 62386-207 Ed2 erfüllt der SR-2303SAC-HP die aktuellen DALI-Standards und ist mit allen DALI- und DALI-2-Mastern am Markt kompatibel. Der DALI-Bus-Verbrauch liegt bei nur 2 Milliampere, was eine hohe Anzahl an Geräten pro Bus-Stromversorgung ermöglicht.

Innerhalb einer vollständigen DALI-Anlage arbeitet das Gerät zusammen mit anderen Komponenten aus unserer DALI-Steuerungskategorie: einer DALI-Bus-Stromversorgung für die Bus-Speisung bei Mastern ohne integrierte Bus-PS, DALI-Schaltern und Wandbedienteilen für komfortable manuelle Bedienung sowie DALI-Sensoren für automatische Präsenz- und Tageslicht-Steuerung. Weitere DALI-Komponenten für 230V-Lasten findest du in der Kategorie DALI 230V AC Controller.

Anwendungsbereiche

Klassische Einsatzbereiche sind moderne Wohnzimmerbeleuchtungen mit dimmbaren GU10- oder E27-LED Lampen hinter einem klassischen Wandschalter, Küchenbeleuchtungen mit dimmbaren Decken-Spots, Badbeleuchtungen mit Spiegel- und Deckenleuchten, Flurbeleuchtungen mit Wechselschaltungen zwischen mehreren Bedienstellen sowie Schlafzimmerbeleuchtungen mit komfortabler Stimmungssteuerung über klassische Wandtaster.

Eine typische Retrofit-Anwendung: ein klassischer Wandschalter steuerte bisher eine Halogen-Deckenleuchte. Die Halogen-Lampen werden durch dimmbare LED Einbaustrahler ersetzt, der SR-2303SAC-HP wird in der Unterputzdose hinter dem Schalter installiert und der Schalter durch einen Taster ersetzt - der Lichtkreis ist sofort dimmbar, ohne sichtbare Zusatzgeräte. Soll später eine DALI-Anlage hinzukommen, werden die DA-Klemmen einfach mit dem DALI-Bus statt mit dem Taster verbunden, und das Gerät verhält sich als vollwertiges DALI-DT6-Gerät. Alternative Triac-Steuerungen ohne DALI-Bus findest du in der Kategorie LED Triac-Dimmer & Steuerung und klassische manuelle LED Drehdimmer.

Bei Fragen zur Anlagenplanung, zur Eignung bestimmter LED Lampen für Phasenabschnitt-Dimmung, zur Auslegung der maximalen Lasten oder zur Integration in bestehende DALI-Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-2303SAC-HP, passenden dimmbaren LED Einbaustrahlern und Wandtastern aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
