SR-2303AC DALI Phasenabschnitt-Dimmer 2-Kanal 100-240V AC DALI-2 DT6 für dimmbare LED-Lampen

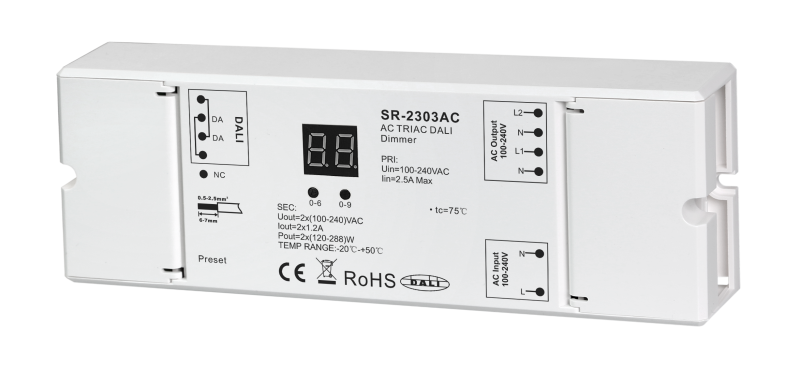

Der SR-2303AC ist ein zweikanaliger DALI-Phasenabschnitt-Dimmer, der dimmbare 230V LED-Lampen, Halogenleuchten und Triac-dimmbare LED-Treiber direkt aus einer DALI-Anlage steuert. Im Gegensatz zu DALI-zu-Analog-Konvertern arbeitet das Gerät ohne externes 0-10V- oder DALI-Netzteil und schaltet die Netzspannung selbst, mit bis zu 1,2 Ampere pro Kanal. Beide Kanäle lassen sich über ein integriertes Digital-Display getrennt oder synchron adressieren.

Mit den Abmessungen von 170 × 59 × 29 Millimetern eignet sich der Dimmer für die Aufbaumontage hinter Decken, in Hohlräumen oder Schaltschränken. Das Gerät erfüllt die DALI-Standards IEC 62386-101:2014, IEC 62386-102:2014 und IEC 62386-207 Ed2 und arbeitet als DALI-DT6-Gerät, das mit allen am Markt verfügbaren DALI-Mastern kompatibel ist.

Phasenabschnitt (Trailing Edge): die richtige Dimm-Technik für moderne Lasten

Der SR-2303AC arbeitet ausschließlich im Phasenabschnitt-Verfahren, auch als Trailing Edge oder Reverse Phase Control bekannt. Dabei wird die ansteigende Flanke jeder AC-Halbwelle unangetastet gelassen und das Signal am hinteren Ende der Halbwelle abgeschnitten. Diese Dimm-Methode ist die richtige Wahl für kapazitive und elektronische Lasten, also für moderne LED-Treiber, dimmbare LED-Lampen mit elektronischen Vorschaltgeräten sowie für elektronische Halogen-Trafos.

Das Gegenstück, der Phasenanschnitt (Leading Edge), wird vom SR-2303AC nicht unterstützt und ist auch nicht erforderlich, da Phasenanschnitt-Dimmer ausschließlich für induktive Lasten wie alte Wickeltrafos und konventionelle Glühlampen gedacht sind. Vor dem Anschluss einer Last sollte daher geprüft werden, ob diese für Phasenabschnitt-Dimmung freigegeben ist; bei dimmbaren LED-Produkten ist das im Datenblatt vermerkt und betrifft praktisch alle modernen Produkte. Eine Übersicht passender Treiber findest du in der Kategorie Triac-dimmbare LED-Netzteile.

Zwei Kanäle mit wahlweise einer oder zwei DALI-Adressen

Der SR-2303AC bietet zwei AC-Ausgangskanäle, deren DALI-Adressierung über die zwei Bedientasten am Gerät konfiguriert wird. Im 2A-Modus belegt der Dimmer zwei aufeinanderfolgende DALI-Adressen; jeder Kanal lässt sich aus Master-Sicht wie ein eigenständiges DALI-Gerät separat dimmen, schalten und in Gruppen oder Szenen einbinden. Beispiel: bei Adresse 22 wird Kanal 1 auf Adresse 22 und Kanal 2 automatisch auf Adresse 23 gelegt.

Im 1A-Modus belegen beide Kanäle gemeinsam eine einzige DALI-Adresse. Beide Ausgänge folgen damit synchron dem gleichen Dimm-Befehl, was nützlich ist, wenn eine größere Last über zwei Kanäle parallel verteilt wird (Leistungsverdopplung an einer DALI-Adresse). Die Umschaltung zwischen 1A- und 2A-Modus erfolgt direkt am Gerät über das Display.

Die DALI-Adresse wird zwischen 0 und 63 frei zugewiesen. Bei manueller Vergabe setzt die erste Taste die Zehnerstelle und die zweite Taste die Einerstelle. Alternativ übernimmt ein DALI-Master-Controller wie der SR-2300-USB die Adressierung automatisch über den DALI-Bus.

Preset-Taste: einstellbare Minimal-Helligkeit gegen Flackern

Bei sehr niedrigen Dimm-Werten neigen manche LED-Lampen und -Treiber zu Flackern oder gehen vollständig aus. Der SR-2303AC adressiert dieses Problem mit einer dedizierten Preset-Taste. Über den DALI-Master wird die Lampe zunächst auf die gewünschte minimale Helligkeit gedimmt, an der sie noch stabil und ohne Flackern arbeitet. Ein langer Druck auf die Preset-Taste am Dimmer speichert diesen Wert dauerhaft als neuen unteren Dimm-Endpunkt. Anschließend kann der Master die Lampe nicht mehr unter diese Helligkeit dimmen.

Werkseitig liegt der Dimmbereich bei 1 bis 100 Prozent. Mit einer individuellen Minimal-Helligkeit lässt sich dieser Bereich an die tatsächlichen Lasten anpassen, sodass auch billigere LED-Lampen mit geringer Dimm-Tiefe stabil betrieben werden können. Im 2A-Modus erfolgt die Einstellung über Kanal 1; der gespeicherte Wert gilt dann für beide Kanäle.

DALI-2 Konformität nach IEC 62386

Als DALI-2-Gerät mit DT6-Klassifizierung nach IEC 62386-207 erfüllt der SR-2303AC die aktuellen DALI-Standards und ist mit allen DALI- und DALI-2-Mastern am Markt kompatibel. Eine vollisolierte Konstruktion zwischen DALI-Bus und AC-Lastkreis sorgt für die elektrische Sicherheit nach Normvorgabe.

Innerhalb einer DALI-Anlage arbeitet der SR-2303AC zusammen mit weiteren Komponenten aus unserer DALI-Steuerungskategorie: einer DALI-Bus-Stromversorgung für die Bus-Speisung (bei Mastern ohne integrierte Bus-PS), DALI-Schaltern und Wandbedienteilen für die manuelle Bedienung, DALI-Sensoren für automatische Steuerung sowie weiteren DALI 230V AC Controllern für größere Installationen.

Anwendungsbereiche

Klassische Einsatzbereiche sind moderne Wohnzimmerbeleuchtungen mit dimmbaren GU10- oder E27-LED-Lampen, Küchenbeleuchtungen mit zwei getrennten Lichtkreisen für Arbeits- und Stimmungsbeleuchtung, Badbeleuchtungen mit dimmbaren Spiegel- und Deckenleuchten, Hotel- und Gastronomie-Anlagen mit zentralem Lichtmanagement sowie Verkaufsflächen mit getrennter Steuerung von Akzent- und Allgemeinbeleuchtung.

Eine typische Retrofit-Anwendung ist die Umrüstung von bestehenden 230V Halogen- oder LED-Anlagen auf DALI-Steuerung, ohne dass die Leuchten getauscht werden müssen. Stattdessen wird lediglich der bisherige Wand-Dimmer durch den SR-2303AC ersetzt und der DALI-Bus zugeführt. Alternative Triac-Steuerungen ohne DALI-Bus findest du in der Kategorie LED Triac-Dimmer & Steuerung und klassische LED Drehdimmer für die direkte manuelle Bedienung.

Installation und Anschluss

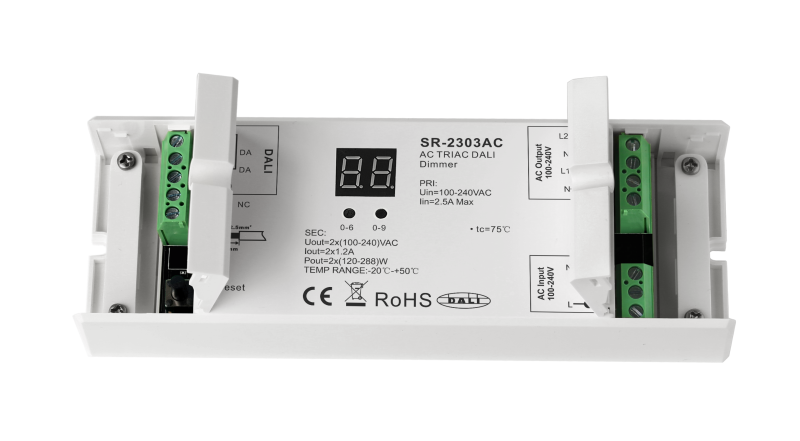

Der SR-2303AC wird über sieben Klemmen verkabelt: AC-Eingang mit L und N für die Versorgung, zwei AC-Ausgangs-Paare mit L1/N und L2/N für die beiden Lastkreise sowie zwei DA-Klemmen für den DALI-Bus. Die DALI-Polarität ist nach Standard austauschbar.

Bei der Inbetriebnahme erfolgt zunächst die Verkabelung, dann die Aktivierung des DALI-Bus und die Adressvergabe entweder manuell am Gerät oder automatisch durch den DALI-Master. Anschließend wird gegebenenfalls die Minimal-Helligkeit mit der Preset-Taste an die angeschlossenen Lasten angepasst.

Bei Fragen zur Anlagenplanung, zur Auswahl zwischen 1A- und 2A-Modus, zur Eignung bestimmter LED-Lampen für Phasenabschnitt-Dimmung oder zur Integration in bestehende DALI-Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus DALI-Dimmer, passenden 230V LED-Lampen und DALI-Master aus unserem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
