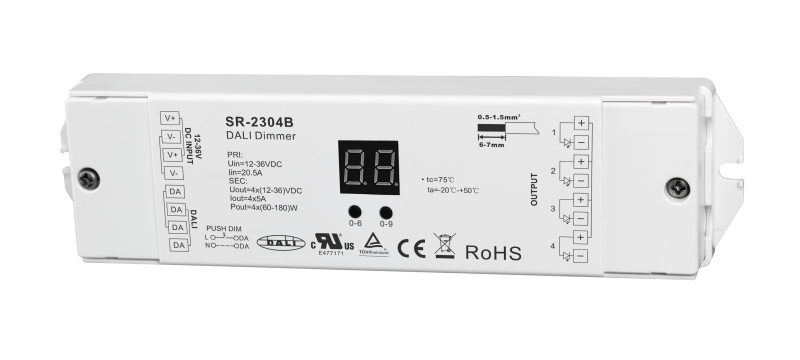

SR-2304B DALI-2 LED Controller, 4-Kanal, 12-36V DC, 4×5A, DT6, Push DIM, für LED Streifen

Der SR-2304B ist ein leistungsstarker 4-Kanal DALI-2 LED Controller für 12-36V DC Konstantspannungs-Anwendungen mit bis zu 5 Ampere pro Kanal und insgesamt 20 Ampere Ausgangsstrom. Die vier unabhängigen Ausgangskanäle lassen sich flexibel zu unterschiedlichen LED Konfigurationen zusammenfassen - vom einzelnen einfarbigen Streifen über CCT-Anwendungen mit warmweißer und kaltweißer Spur bis zu vollwertigen RGBW-Installationen mit vier separaten Farb- und Weißkanälen.

Mit den Abmessungen von 178 × 46 × 22 Millimetern eignet sich der Controller für die Aufbaumontage hinter Decken, in Möbel-Aussparungen, im Schaltschrank oder direkt neben dem LED Netzteil. Über ein integriertes Digital-Display werden die DALI-Adressen vergeben und der Adressmodus zwischen 1A, 2A, 3A und 4A umgeschaltet. Als DALI-DT6-Gerät nach IEC 62386-207 Ed2 ist der SR-2304B mit allen am Markt verfügbaren DALI-Mastern kompatibel.

Eine Hardware für drei LED Welten: einfarbig, CCT und RGBW

Der entscheidende Vorteil dieses Modells liegt in seiner Universalität. Statt für jede LED Konfiguration einen eigenen Controller anschaffen zu müssen, deckt der SR-2304B mit seinen vier Ausgangskanälen die drei gängigsten LED Streifen-Typen ab. Für einfarbige LED Streifen lassen sich bis zu vier separat dimmbare Lichtkreise an einem Gerät betreiben - etwa vier unabhängige Vouten in einem Raum oder vier getrennte Bereiche einer Schaufenster-Beleuchtung.

Für CCT LED Streifen mit warmweißem und kaltweißem Kanal werden zwei Ausgänge belegt, sodass die Farbtemperatur dynamisch zwischen 2700K und 6500K geregelt werden kann - ideal für Human Centric Lighting (HCL) in Kombination mit einem DALI-Master mit DT8-Unterstützung. Für RGBW LED Streifen werden alle vier Kanäle als R, G, B und W belegt; auch RGB LED Streifen ohne separaten Weiß-Kanal lassen sich mit drei der vier Kanäle ansteuern.

Flexible Adressmodi für unterschiedliche Anlagen-Konfigurationen

Über die zwei Bedientasten am Gerät lässt sich der Adressmodus zwischen 1A, 2A, 3A und 4A umschalten und damit bestimmen, wie die vier Ausgangskanäle aus DALI-Sicht gruppiert werden. Im 1A-Modus arbeiten alle vier Kanäle synchron als eine einzige DALI-Adresse und können gemeinsam gedimmt werden - sinnvoll für einfarbige Anwendungen mit hoher Lastleistung über mehrere parallele Streifen. Im 4A-Modus haben alle vier Kanäle eigene DALI-Adressen für vollständig unabhängige Steuerung, was der typischen Konfiguration für RGBW entspricht. Die Modi 2A und 3A bieten Zwischen-Konfigurationen für CCT (zwei Adressen) oder gemischte Anlagen mit unabhängigen und gruppierten Kanälen.

DALI und Push DIM in einem Gerät

Im DALI-Modus verhält sich der SR-2304B als DALI-DT6-Empfänger und lässt sich von einem DALI-Master-Controller wie dem SR-2300-USB in Gruppen und Szenen einbinden. Im Push-DIM-Modus wird ein klassischer 230V-Wandtaster an die DA-Klemmen angeschlossen; kurze Tastendrücke schalten, lange Tastendrücke dimmen. Damit lässt sich der Controller auch ohne DALI-Master als reiner Taster-Dimmer für DC LED Streifen betreiben - ideal für Wohnraum-Installationen ohne zentrales Lichtmanagement.

Eine integrierte Memory-Funktion speichert den letzten Dimm-Zustand und stellt diesen nach einem Stromausfall oder Spannungs-Unterbrechung automatisch wieder her. Das ist besonders im Push-DIM-Betrieb wertvoll, weil die LED nach einem Netzausfall im gleichen Zustand weiterleuchtet wie vor dem Ausfall, ohne dass der Nutzer den Taster erneut bedienen muss.

Lastleistung pro Kanal für mittlere bis größere Installationen

Pro Kanal beträgt die maximale Last 5 Ampere, was 60 Watt bei 12 Volt, 120 Watt bei 24 Volt und 180 Watt bei 36 Volt entspricht. Über alle vier Kanäle aufsummiert sind das bis zu 720 Watt bei 36 Volt - genug für umfangreiche Voutenkanten, ganze Schaufenster-Fronten oder mehrkanalige Akzentbeleuchtungen.

Reicht diese Leistung für sehr große Installationen nicht aus, lässt sich der Controller über zusätzliche LED Signalverstärker / Repeater kaskadieren, sodass die Ausgangs-Leistung praktisch unbegrenzt erweiterbar ist. Als passende Versorgung passen unsere 24V LED Netzteile in Leistungsklassen von 30 bis 480 Watt, für 12V-Anwendungen die entsprechenden 12V LED Netzteile. Eingebaute Schutzfunktionen gegen Kurzschluss, Überlast und Überhitzung sichern den Dauerbetrieb auch bei voller Auslastung.

Feine Dimm-Auflösung und normgerechte Konformität

Die Dimm-Auflösung von 0,1 % bis 100 % erlaubt eine präzise und flackerfreie Lichtregelung über den gesamten Bereich. Die logarithmische Dimmkurve ist an die menschliche Helligkeitswahrnehmung angepasst und sorgt für einen optisch gleichmäßigen Helligkeits-Verlauf vom dunkelsten bis zum hellsten Punkt.

Als DALI-2-Gerät mit DT6-Klassifizierung nach IEC 62386-207 Ed2 erfüllt der SR-2304B die aktuellen DALI-Standards. Zusätzlich ist das Gerät TÜV Rheinland und CE zertifiziert, mit Konformität nach EN 55015:2013 (Funkentstörung) und EN 61547:2009 (Störfestigkeit), was es für den professionellen Einsatz in Gewerbe und Industrie freigibt. Der DALI-Bus-Verbrauch liegt bei nur 2 Milliampere, was eine hohe Anzahl an Geräten pro Bus-Stromversorgung ermöglicht.

Innerhalb einer vollständigen DALI-Anlage arbeitet das Gerät zusammen mit anderen Komponenten aus unserer DALI-Steuerungskategorie: einer DALI-Bus-Stromversorgung für Master ohne integrierte Bus-PS, DALI-Schaltern und Wandbedienteilen für komfortable manuelle Bedienung sowie DALI-Sensoren für automatische Präsenz- und Tageslicht-Steuerung. Weitere DALI-Controller für DC LED Streifen findest du in der Kategorie DALI Controller 12-48V DC.

Anwendungsbereiche

Klassische Einsatzbereiche sind Voutenbeleuchtungen mit RGBW- oder CCT-LED Streifen für dynamische Lichtstimmungen, hochwertige Wohnzimmerbeleuchtungen mit zentralem DALI-Lichtmanagement oder Push-Taster-Steuerung, gewerbliche Akzent- und Hintergrundbeleuchtungen in Hotels, Restaurants und Verkaufsflächen, sowie architektonische Beleuchtungen mit dynamischen Farb-Szenen. In Kombination mit den passenden LED Aluprofilen entstehen saubere, professionelle Licht-Installationen mit hoher Lebensdauer.

Eine typische Konfiguration: ein RGBW-LED Streifen in einer Voute, der über Tag im DALI-Modus zentral mit Tageslicht-Werten gesteuert wird, abends über einen Wandtaster manuell in eine Stimmungsfarbe geschaltet wird. Der SR-2304B unterstützt beide Bedienarten parallel - der DALI-Bus übernimmt die Adressen-Logik, der Push-Taster die spontane manuelle Bedienung.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen einfarbiger, CCT- oder RGBW-Konfiguration, zur Auslegung von Netzteil und Streifen-Länge oder zur Integration in bestehende DALI-Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-2304B, passendem Netzteil, LED Streifen und Aluprofil aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
