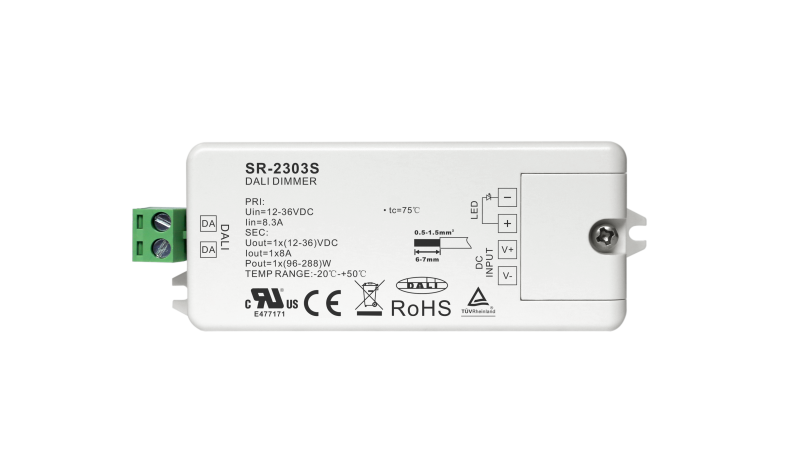

SR-2303S 2-in-1 LED Dimmer 1-Kanal 12-48V DC 8A Konstantspannung DALI-2 DT6 mit Push DIM

Der SR-2303S ist ein professioneller einkanaliger LED Dimmer für 12-48 Volt DC Konstantspannung mit bis zu 8 Ampere Ausgangsstrom. Das Gerät vereint zwei Steuer-Eingänge in einem kompakten Gehäuse: einen DALI-DT6-Eingang für die Integration in moderne Lichtmanagement-Anlagen und einen Push-DIM-Eingang für die direkte Steuerung über klassische 230V-Wandtaster. Beide Modi teilen sich die gleichen DA-Klemmen, und das Gerät erkennt automatisch, welcher Signaltyp angeschlossen ist - eine manuelle Umschaltung oder Konfiguration entfällt komplett.

Mit den kompakten Abmessungen von 95 × 37 × 20 Millimetern lässt sich der SR-2303S platzsparend hinter Decken, in Leuchtengehäusen, Installationsdosen, Möbel-Aussparungen oder direkt neben dem LED Netzteil unterbringen. Als DALI-2-Gerät nach IEC 62386-207 Ed2 ist er mit allen am Markt verfügbaren DALI-Mastern kompatibel.

Zwei Steuer-Modi mit automatischer Erkennung

Im DALI-Modus verhält sich der SR-2303S als DALI-DT6-Empfänger mit einer Adresse auf dem DALI-Bus. Die Adressvergabe erfolgt zentral durch den DALI-Master, das Gerät lässt sich in Gruppen und Szenen einbinden und über die etablierten DALI-Befehle dimmen und schalten. Diese Betriebsart ist die richtige Wahl, wenn DC LED Streifen in eine bestehende oder geplante DALI-Anlage mit zentralem Lichtmanagement integriert werden sollen.

Im Push-DIM-Modus wird ein klassischer 230V-Wandtaster direkt an die DA-Klemmen angeschlossen. Kurze Tastendrücke schalten die Last, lange Tastendrücke dimmen die Helligkeit auf oder ab. Damit lässt sich der Dimmer komfortabel ohne jeglichen Master oder Bus betreiben - die bestehende Tasterinstallation steuert die LED Streifen direkt, ideal für Wohnraum-Installationen oder Retrofit-Projekte ohne zusätzliche Infrastruktur.

Die automatische Erkennung des Eingangs-Signaltyps ist der entscheidende Komfort-Vorteil dieses Modells: anders als bei vielen anderen Multi-Input-Dimmern muss kein DIP-Schalter umgestellt und keine Software konfiguriert werden. Der SR-2303S analysiert das Signal an den DA-Klemmen und schaltet selbständig in den passenden Modus. Das vereinfacht die Inbetriebnahme und macht einen späteren Wechsel zwischen DALI-Anlage und Standalone-Betrieb völlig unkompliziert.

Lastleistung im Konstantspannungs-Bereich

Mit 8 Ampere Ausgangsstrom liefert der SR-2303S bis zu 96 Watt bei 12 Volt, 192 Watt bei 24 Volt und 288 Watt bei 36 Volt. Im 48-Volt-Bereich liegt der maximale Strom bei 4 Ampere, was einer Last von 192 Watt entspricht. Damit eignet sich das Gerät für mittelgroße bis größere einfarbige LED Streifen-Installationen in Wohn- und Gewerberäumen, etwa für lange Voutenkanten in einem Wohnzimmer, eine durchgehende Decken-Schattenfuge in einem Büro oder eine zentrale Schaufenster-Beleuchtung.

Als passende Versorgung passen unsere 24V LED Netzteile der Snappy-Serie von 30 bis 200 Watt; für 12V-Anwendungen die entsprechenden 12V LED Netzteile. Eingebaute Schutzfunktionen gegen Kurzschluss, Überlast und Überhitzung sichern den Dauerbetrieb auch bei voller Auslastung. Der IP20-Schutzgrad ist für professionelle Innenanwendungen ausgelegt, die Schraubklemmen erlauben einen zuverlässigen elektrischen Anschluss.

DALI-2 Konformität nach IEC 62386

Als DALI-2-Gerät mit DT6-Klassifizierung nach IEC 62386-207 Ed2 erfüllt der SR-2303S die aktuellen DALI-Standards und ist mit allen DALI- und DALI-2-Mastern am Markt kompatibel. Die logarithmische Dimmkurve sorgt für eine an die menschliche Helligkeitswahrnehmung angepasste, gleichmäßig wirkende Helligkeitsregelung über den gesamten Bereich.

Innerhalb einer vollständigen DALI-Anlage arbeitet der SR-2303S zusammen mit anderen Komponenten aus unserer DALI-Steuerungskategorie: einem DALI-Master-Controller für die zentrale Steuerung, einer DALI-Bus-Stromversorgung für Master ohne integrierte Bus-PS, DALI-Schaltern und Wandbedienteilen für komfortable manuelle Bedienung sowie DALI-Sensoren für automatische Präsenz- und Tageslicht-Steuerung. Weitere DC LED Controller findest du in der Kategorie DALI Controller 12-48V DC.

Anwendungsbereiche

Klassische Einsatzbereiche sind Voutenbeleuchtungen und indirekte Beleuchtungen mit mittellangen LED Streifen-Strecken, hochwertige Wohnzimmerbeleuchtungen in Bestandsbauten mit vorhandener Tasterinstallation sowie Bürogebäude mit DALI-Lichtmanagement und einzelnen DC LED Lichtkreisen.

Eine typische Retrofit-Anwendung: ein klassischer Wandtaster steuerte bisher eine Halogen-Voute. Die Halogen-Lampen werden durch einen modernen 24V LED Streifen ersetzt, der SR-2303S wird ohne weitere Konfiguration zwischen den vorhandenen Taster und den LED Streifen geschaltet. Der Taster behält seine vertraute Funktion (kurz drücken zum Schalten, lang drücken zum Dimmen), der LED Streifen wird flackerfrei über den vollen Dimm-Bereich geregelt. Soll die Anlage später in ein DALI-Lichtmanagement integriert werden, werden die DA-Klemmen einfach mit dem DALI-Bus statt mit dem Taster verbunden - das Gerät schaltet automatisch in den DALI-Modus.

Sortiment-Einbindung

Auf der Lastseite passen einfarbige COB LED Streifen für punktfreies Licht, klassische 12V LED Streifen oder 24V-Varianten in passenden LED Aluprofilen. Eine Übersicht aller LED Steuerungs-Komponenten findest du in unserer LED Steuerungs-Hauptkategorie.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen DALI- und Push-DIM-Betrieb, zur Eignung des Geräts für eine geplante LED Streifen-Länge oder zur Auslegung des Netzteils beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-2303S, passendem Netzteil, LED Streifen und Aluprofil stellen wir gerne ein individuelles Angebot zusammen.
