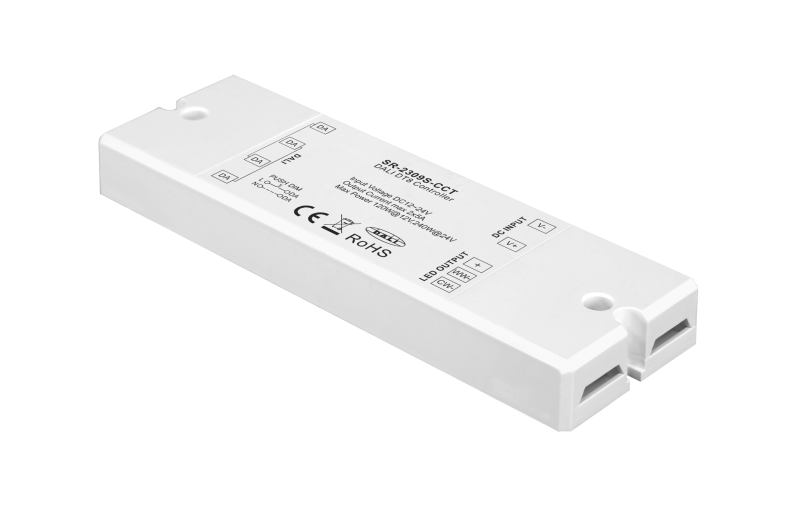

SR-2309S-CCT DALI-2 DT8 LED Controller, 2-Kanal, 12-24V DC, 2×5A, Tunable White CCT, Push DIM

Der SR-2309S-CCT ist ein kompakter 2-Kanal DALI-2 DT8 LED Controller für die präzise CCT Tunable White Steuerung von Konstantspannungs LED Streifen mit einer Eingangsspannung von 12-24V DC und 5 Ampere pro Kanal. Anders als klassische DT6 LED Dimmer regelt dieser DALI DT8 CCT Empfänger nicht nur die Helligkeit pro Kanal, sondern versteht echte Farbtemperatur-Befehle in Kelvin nach IEC 62386-209. Damit lassen sich CCT LED Streifen über eine einzige DALI Adresse präzise zwischen warmweiß und kaltweiß regeln. Mit einer Bauhöhe von nur 16 Millimetern ist der LED Aktor extrem flach und passt in viele LED Aluprofile, Möbelinstallationen oder schmale Hohlräume. Der Controller ist nach IEC 62386-101, -102, -207 Ed2 und -209 konform und trägt das TÜV SÜD Prüfzeichen.

DT8 Tc statt DT6: echte Kelvin-Steuerung statt manuelle Kanalmischung

Ein klassischer DT6 LED Dimmer regelt zwei separate Helligkeits-Kanäle - im CCT Einsatz heißt das, du steuerst Warmweiß und Kaltweiß als zwei unabhängige Adressen und musst die gewünschte Farbtemperatur über die Helligkeits-Mischung beider Kanäle manuell errechnen. Bei "3500K" musst du also wissen, wieviel Warmweiß-Helligkeit zu wieviel Kaltweiß-Helligkeit ergibt 3500K.

Der SR-2309S-CCT als DALI DT8 Color Type Tc Empfänger nimmt dir diese Arbeit komplett ab. Du gibst im DALI Master einfach "3500K" als Farbtemperatur ein, und der Controller mischt die beiden Kanäle selbst nach Kelvin-Wert. Die gleiche Farbtemperatur über mehrere Geräte hinweg wird damit reproduzierbar, was bei klassischen DT6 Lösungen mit manueller Mischung praktisch unmöglich ist. In Kombination mit DALI-2-fähigen Mastern lassen sich auch Human Centric Lighting Szenen mit zeitabhängiger Farbtemperatur-Steuerung umsetzen.

Kompatibilität: CCT LED Streifen von 2700K bis 7000K Farbtemperatur

Der DALI DT8 CCT Empfänger arbeitet mit jedem 12-24V DC Konstantspannungs CCT Streifen mit warmweißem und kaltweißem Kanal. Geeignet sind hochwertige CCT LED Streifen mit Farbtemperatur-Bereichen von 2700K bis 6500K oder 2700K bis 7000K für noch breitere Tagesverlauf-Steuerung.

Besonders gut funktionieren punktfreie COB CCT LED Streifen mit Tunable White Funktion, die durch ihre homogene Lichtverteilung in Akzent- und Voutenbeleuchtungen kein einzelnes LED Punktmuster sichtbar machen. Bei einer Eingangsspannung von 24V kann der Controller pro Kanal bis zu 120 Watt LED Last treiben, also insgesamt 240 Watt für eine vollständige CCT Installation. Das reicht je nach Streifenleistung für 10 bis 25 Meter dynamisch regelbares Weißlicht.

Color Type Tc nach IEC 62386-209 erklärt

Die DALI-2 Spezifikation IEC 62386-209 definiert für Farbsteuerung verschiedene Color Types: Tc steht für "Color Temperature" und ist auf Tunable White Anwendungen optimiert. Andere Color Types nach DT8 sind XY für RGB-Farbsteuerung über CIE-Koordinaten oder RGBWAF für vollständige RGB-plus-Weißlicht-Mischung.

Der SR-2309S-CCT ist auf Color Type Tc spezialisiert, was zwei wichtige Vorteile mit sich bringt: erstens braucht das Gerät nur eine einzige DALI Adresse statt zwei oder mehr - das spart Adressplatz auf dem Bus (max. 64 Geräte pro Linie) für andere Aktoren. Zweitens versteht der Controller native Kelvin-Befehle, die du direkt in der DALI Software als Szenen-Werte vergeben kannst. Brauchst du auch RGB oder vollwertige Farb-Steuerung, ist der größere SR-2309PRO-5C mit 5 Kanälen und 8-in-1 Multi-Address Funktion die richtige Wahl.

Anwendungsbereiche: spezialisiert auf Tunable White Installationen

Der SR-2309S-CCT eignet sich besonders gut für Anlagen, die rein auf CCT Tunable White ausgelegt sind und kein RGB oder vollwertiges Farb-Mixing brauchen. Typische Szenarien sind Wohnzimmer-Installationen mit Voutenbeleuchtung und dynamischer Tagesverlauf-Steuerung, Bürobeleuchtungen mit Human Centric Lighting Profilen, Ladenbeleuchtungen mit Tag-Abend-Übergängen, Bäder mit gemütlichem Warmweiß am Morgen und neutralem Tageslicht am Tag, oder Schlafzimmer mit Aufwach-Szenen.

Vorteile gegenüber einer Mehrkanal-Lösung sind die deutlich kompaktere Bauform mit nur 16 Millimetern Höhe, der spezialisierte DT8 Tc Modus ohne überflüssige Konfiguration, sowie der niedrigere Stromverbrauch von nur 2 mA am DALI Bus. Für reine Helligkeits-Dimmung von einfarbigen LED Streifen ohne Farbtemperatur-Steuerung reicht der günstigere SR-2304B als DT6 LED Controller mit vier Kanälen.

Push-DIM Modus für Installationen ohne DALI Bus

Auch ohne DALI Bus Infrastruktur funktioniert der Controller im Push-DIM Modus über einen klassischen 230V Wandtaster. Kurze Tastendrücke schalten das Licht ein und aus, lange Tastendrücke dimmen die Helligkeit stufenlos auf oder ab. Damit lässt sich der LED Controller auch in Wohnraum-Installationen ohne zentrales Lichtmanagement als reiner Taster-Dimmer für CCT LED Streifen einsetzen.

Die integrierte Memory-Funktion stellt nach einem Stromausfall den letzten Helligkeits- und Farbtemperatur-Zustand automatisch wieder her - die Beleuchtung leuchtet also nach einem Netzausfall im gleichen Zustand weiter wie vor dem Ausfall. Später lässt sich das Gerät jederzeit in eine DALI Anlage mit zentralem Master integrieren, ohne dass die Verkabelung geändert werden muss. Die DALI Adresse wird vom Master automatisch vergeben.

0,1 Prozent Dimming für stufenlose Farbtemperatur-Übergänge

Der feinstufige Dimmbereich von 0,1 bis 100 Prozent ist bei CCT Anwendungen besonders wertvoll, weil bei Tunable White nicht nur die Helligkeit, sondern auch die Farbtemperatur dynamisch wechselt. Bei einer Standard-Dimmauflösung von 1 Prozent würden bei sehr niedrigen Helligkeiten die einzelnen Helligkeitsstufen sichtbar springen, was den Farbübergang ruckartig erscheinen lässt.

Mit 0,1 Prozent Dimming entstehen flüssige Farbtemperatur-Übergänge auch bei Nachtszenen in der Schlafzimmerbeleuchtung oder dimmbaren Aufwach-Szenarien. In Heimkinos und Wellness-Bereichen lässt sich das Licht stufenlos auf nahezu Null reduzieren, ohne dass es abrupt schaltet. Die logarithmische Dimmkurve folgt dabei der natürlichen Wahrnehmung des menschlichen Auges, sodass die wahrgenommene Helligkeit linear erscheint, obwohl der elektrische Wert exponentiell abnimmt.

Netzteil-Auswahl: Snappy SS-Serie und Mean Well HLG

Für die Versorgung passen alle 12-24V DC Konstantspannungs Netzteile. Bei kleinen Installationen mit kurzen Streifen empfehlen wir die kompakten Snappy SS-Serien von 40 bis 200 Watt - geräuschlos, kompakt, mit TÜV/SELV Zertifikat. Für größere Installationen ab 240 Watt eignen sich die Mean Well HLG Serie in IP65 oder IP67.

Plane mindestens 20 Prozent Leistungsreserve über der berechneten Streifenlast. Beispiel: ein CCT LED Streifen mit 16 W/m über 8 Meter ergibt 128 Watt LED Last, also ein 24V Netzteil mit mindestens 150 Watt - hier passt die Snappy SS150-24VL oder die Mean Well HLG-150H-24A. Eine Auswahl passender 24V LED Netzteile findest du bei uns im Shop.

Innerhalb einer vollständigen DALI Anlage arbeitet der Controller zusammen mit anderen Komponenten aus dem DALI Sortiment: einer DALI Bus-Stromversorgung für Master ohne integrierte Bus-PS, DALI Schaltern und Wandbedienteilen für komfortable manuelle Bedienung sowie DALI Sensoren für automatische Präsenz- und Tageslicht-Steuerung.

Bei Fragen zur Wahl zwischen DT6 und DT8, zur Integration in bestehende DALI Installationen oder zur Dimensionierung von Netzteil und CCT LED Streifen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-2309S-CCT, passendem Netzteil, CCT LED Streifen und LED Aluprofil aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
