SR-2400PS DALI Bus Netzteil 100mA 16V DC Unterputz

Mini DALI-Bus-Stromversorgung im Unterputz-Format mit 100mA Ausgangsstrom für DALI / DALI-2 Systeme

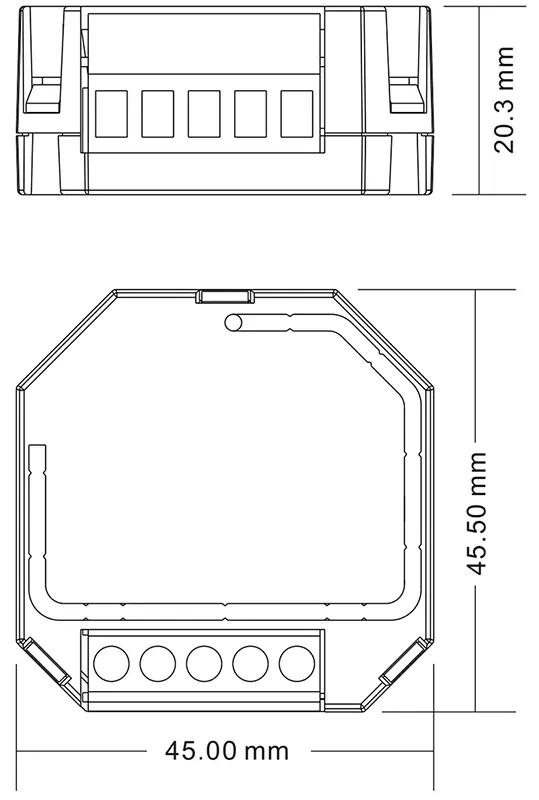

Der SR-2400PS ist ein DALI-Bus-Netzteil im kompakten Unterputz-Format, das die für jede DALI-Anlage notwendige Bus-Spannung von 16 Volt DC mit bis zu 100 Milliampere Ausgangsstrom bereitstellt. Mit den Abmessungen von 45,5 × 45 × 20,3 Millimetern passt das Modul hinter einen Schalter, einen Taster oder in eine Geräte-Verteilerdose und ermöglicht so dezentrale DALI-Installationen ohne zentralen Schaltschrank. Eingangsseitig arbeitet das Gerät an 100 bis 240 Volt AC und ist mit allen DALI- und DALI-2-Geräten am Markt kompatibel.

Was eine DALI-Bus-Stromversorgung macht

Eine DALI-Anlage besteht aus zwei getrennten elektrischen Kreisen: dem Lastkreis, in dem die LED-Treiber, Leuchten oder LED-Streifen mit 230 V AC oder DC-Konstantspannung versorgt werden, und dem zweidrahtigen Bus-Kreis, über den DALI-Geräte miteinander kommunizieren. Der Bus arbeitet mit einer standardisierten Spannung von 16 Volt DC und benötigt deshalb eine eigene Versorgung. Diese liefert die SR-2400PS.

Wichtig zur Abgrenzung: dieses Gerät versorgt nicht die LEDs, sondern ausschließlich den DALI-Bus. Für die LED-Versorgung selbst sind separate LED-Treiber oder Netzteile aus der Kategorie DALI LED Netzteile oder anderen passenden LED-Netzteilen erforderlich. Weitere Bus-Stromversorgungen in unterschiedlichen Leistungsklassen findest du in der Kategorie DALI-Stromversorgung.

100 Milliampere für bis zu 64 DALI-Geräte

Pro DALI-Bus sind nach Norm bis zu 64 Geräte zulässig. Jedes DALI-Gerät hat eine typische Stromaufnahme von etwa 2 Milliampere am Bus, sodass eine voll belegte DALI-Linie unter 130 Milliampere bleibt. Mit 100 Milliampere Ausgangsstrom deckt der SR-2400PS damit kleine bis mittlere DALI-Installationen mit komfortabler Reserve ab: typischerweise einen Raum mit mehreren LED-Treibern, Tastern, Wandbedienteilen und Bewegungs- oder Tageslicht-Sensoren.

Für größere Installationen mit mehreren parallelen DALI-Linien oder bei voll ausgereizten 64-Geräte-Bussen kann pro Bus-Linie ein eigenes SR-2400PS eingesetzt werden, oder es kommt ein leistungsstärkeres Hutschienen-Netzteil zum Einsatz. Eine Übersicht über die unterschiedlichen Controller-Bauformen findest du in den Kategorien DALI Hutschienen-Controller für die Schaltschrank-Montage sowie DALI Controller 12-48V DC und DALI Controller 230V AC für die unterschiedlichen Laststromkreise.

Anwendungsbereiche und Integration

Klassische Einsatzbereiche sind Bürobeleuchtungen mit DALI-gesteuerten Arbeitsplatzleuchten und Tageslicht-Sensoren, Hotellerie und Gastronomie mit Zimmer- oder Bereichs-Lichtszenen, Ladenbeleuchtungen mit getrennten DALI-Inseln pro Verkaufsbereich, sowie Nachrüst- und Retrofit-Projekte im Wohnbereich, in denen einzelne Räume mit DALI ausgestattet werden, ohne dass eine zentrale Bus-Versorgung im Verteilerschrank verfügbar ist. Mit der Mini-Bauform lässt sich die Bus-Versorgung genau dort platzieren, wo sie gebraucht wird.

Im DALI-System arbeitet die SR-2400PS zusammen mit den weiteren Komponenten: einem DALI-Controller als LED-Decoder für die eigentliche PWM-Ansteuerung, DALI-Schaltern und Tastern als Bedienstellen, DALI-Sensoren für Präsenz- und Tageslichtmessung, sowie optional einem DALI-Gateway zur Anbindung an Gebäudeautomation oder einer DALI-Software zur Konfiguration. Eine Übersicht über das komplette Sortiment findest du in der Kategorie DALI-Steuerung.

Installation und Anschluss

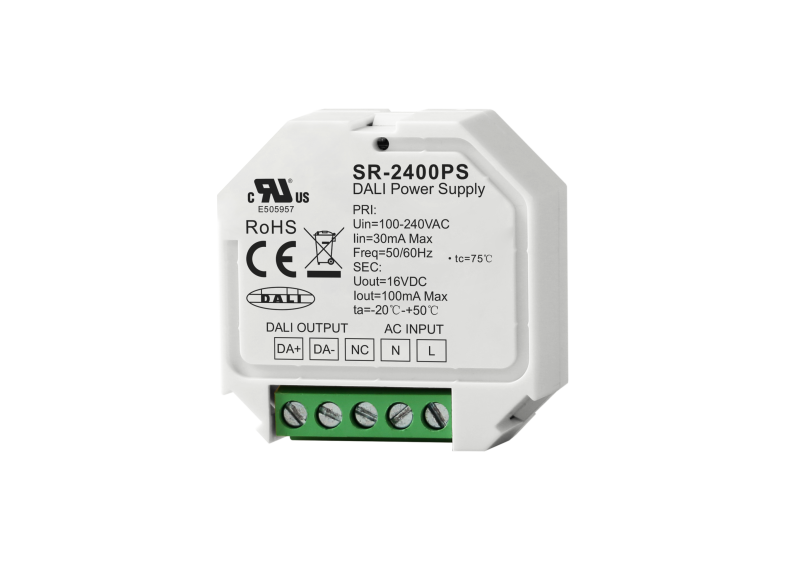

Eingangsseitig wird die SR-2400PS über zwei Schraubklemmen an das 100-240 V AC Stromnetz angeschlossen, ausgangsseitig liefert sie über zwei weitere Klemmen (DA+ und DA-) die 16 V DC Bus-Spannung. Die Bus-Leitung kann anschließend zu allen DALI-Geräten der Anlage geführt werden, wobei die Polarität bei DALI-Geräten nach Norm austauschbar ist. Der Bus selbst lässt sich frei verlegen, etwa als Stern-, Baum- oder Linientopologie, was die Verkabelung gegenüber starr verdrahteten Systemen erheblich vereinfacht.

Mit der Eingangsstromaufnahme von maximal 30 Milliampere bleibt die Sekundär-Verlustleistung gering, sodass auch der Einbau in enge Unterputzdosen ohne Wärmeprobleme möglich ist. Der zulässige Umgebungstemperaturbereich liegt zwischen -20 und +50 Grad Celsius.

Normkonform und zertifiziert

Die SR-2400PS erfüllt alle für DALI-Bus-Stromversorgungen relevanten europäischen Normen: EN 55015 für funktechnische Verträglichkeit, EN 61547 für Störfestigkeit, EN 61000-3-2 und EN 61000-3-3 für Netzstrom-Oberwellen und Spannungsschwankungen sowie EN 61347-1 für allgemeine Sicherheitsanforderungen an Steuergeräte. Das Gerät trägt das CE- und UKCA-Zeichen und ist RoHS-konform. Damit ist es ohne Einschränkungen für gewerbliche und private DALI-Installationen im europäischen Raum einsetzbar.

Bei Fragen zur Anlagenplanung, zur Auswahl zwischen Mini-Bus-Netzteil und Hutschienen-Variante, zur Anzahl benötigter DALI-Komponenten oder zur Integration mit bestehenden Gebäudeautomations-Systemen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette DALI-Sets aus Bus-Netzteil, Controllern, Tastern, Sensoren und passenden LED-Treibern aus unserem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.

Downloads "SR-2400PS DALI Bus-Netzteil 16V DC 100mA Mini Unterputz-Modul AC 100-240V für DALI / DALI-2 Systeme"

Download Bedienungsanleitung SR-2400PS EN

Abmessungen:	20,3x45x45 mm
Ausgangsstrom:	100mA
Betriebstemperaturbereich:	-20 °C bis +50 °C
Dimmbar:	Nein
Farbe:	Weiß
Für :	DALI-Signal
Garantiezeit:	2 Jahre
Gewicht:	0,1 kg
Klemmen:	Schraubklemmen
Material:	Kunststoff
Montageart:	Unterputzdose
Schutzart (IP):	IP20
Spannung:	100~240V, DC16V
Steuerungsmethode:	DALI, DALI 2
TYP:	DALI Bus Netzteil
Zertifikate:	CE, RoHS, UKCA

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Ein DALI-Bus-Netzteil liefert die 16 Volt DC Spannung, die der DALI-Bus für die Kommunikation zwischen allen DALI-Geräten benötigt. DALI funktioniert mit zwei getrennten Stromkreisen: dem Lastkreis für die LEDs und dem Bus-Kreis für die Datenkommunikation. Ohne diese Bus-Versorgung können Controller, Schalter und Sensoren nicht miteinander sprechen. Der SR-2400PS ist damit eine zwingende Grundkomponente in jeder DALI-Anlage und sorgt für die Strom-Versorgung der Bus-Linie.

Nein, das DALI-Bus-Netzteil versorgt ausschließlich den DALI-Datenbus mit 16 Volt und maximal 100 Milliampere. Die LEDs oder LED Treiber benötigen eine separate Stromversorgung, je nach Bauart als 230V AC oder 12-48V DC Konstantspannung. Die passenden LED Treiber findest du in der Kategorie DALI LED Netzteile. Diese Trennung von Bus- und Last-Versorgung ist ein Grundprinzip des DALI-Systems und macht die Verkabelung flexibel, da die Bus-Leitung unabhängig von den Laststromkreisen verlegt werden kann.

Mit 100 Milliampere Ausgangsstrom versorgt der SR-2400PS bis zu etwa 50 DALI-Geräte mit komfortabler Reserve. Die DALI-Norm erlaubt zwar bis zu 64 Geräte pro Bus, doch jedes Gerät zieht typisch 2 Milliampere, sodass eine voll belegte Linie nahe 130 Milliampere käme. Für die meisten Praxis-Anwendungen mit einem Raum oder einer Etage reichen die 100 Milliampere problemlos aus. Bei größeren Anlagen lassen sich mehrere Bus-Linien mit eigenem Netzteil parallel betreiben.

Mit den Abmessungen von 45,5 mal 45 mal 20,3 Millimetern passt das Modul in eine standardmäßige Unterputzdose hinter einen Schalter, Taster oder in eine Geräte-Verteilerdose. Damit lassen sich DALI-Installationen dezentral aufbauen, ohne dass ein zentraler Schaltschrank mit Hutschienen-Netzteil erforderlich ist. Das ist besonders bei Retrofit-Projekten oder einzelnen Raum-Modernisierungen praktisch, in denen ein Verteilerschrank nicht oder nur eingeschränkt verfügbar ist. Eingangsseitig wird das Modul an 100 bis 240 Volt AC angeschlossen.

Ja, der SR-2400PS arbeitet mit allen DALI- und DALI-2-Geräten am Markt zusammen. Das Bus-Protokoll für die Stromversorgung ist in beiden Standards identisch: 16 Volt DC, polaritätsunabhängig, mit definierten Strom-Grenzen. Sowohl klassische DALI-Komponenten als auch moderne DALI-2-zertifizierte Geräte wie Multimaster-Wandschalter, NFC-programmierbare Tasterkoppler oder D4i-Sensoren laufen problemlos an diesem Netzteil. Eine Übersicht passender Komponenten findest du in der Kategorie DALI Steuerung.

Ja, bei größeren DALI-Installationen mit mehreren parallelen Bus-Linien wird pro Linie ein eigenes Netzteil eingesetzt. Mehrere SR-2400PS dürfen aber nicht gleichzeitig an dieselbe Bus-Linie angeschlossen werden, da dies die DALI-Norm verletzen würde. Bei einer voll ausgenutzten DALI-Anlage mit 64 Geräten pro Linie und mehr als drei Linien empfiehlt sich der Wechsel zu einem stärkeren Hutschienen-Netzteil. Für die Schaltschrank-Variante haben wir entsprechende Modelle in unserer Kategorie DALI Stromversorgung.

Eine komplette DALI-Anlage besteht typischerweise aus vier Bausteinen: der Bus-Stromversorgung wie dem SR-2400PS, einem DALI Controller als Decoder zwischen Bus und LED Last, mindestens einem Bedienelement wie einem DALI Wandschalter und optional einem DALI Sensor für Präsenz- oder Tageslichtsteuerung. Für die Stromversorgung der LEDs selbst kommt ein konventioneller LED Treiber oder ein DALI-fähiger Treiber zum Einsatz.
