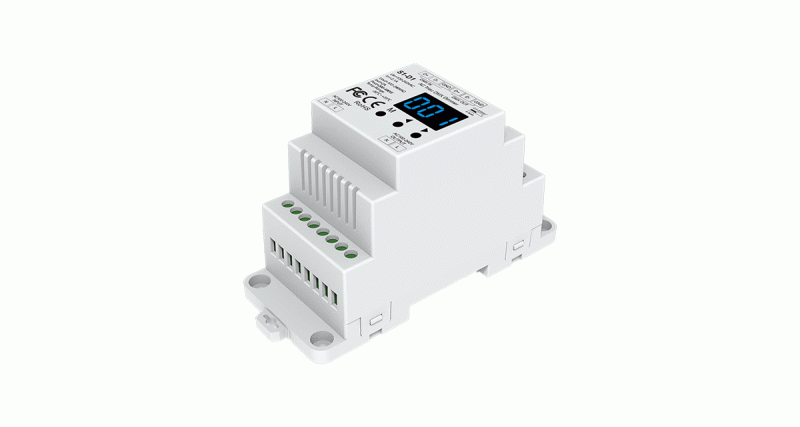

S1-D1 DMX512 Triac-Dimmer – 1-Kanal, Phasenanschnitt/-abschnitt, 100–240 V AC, DIN-Hutschiene

Wenn die 230V Dimmung zentral in den Verteiler gehört, ist der S1-D1 die erste Wahl im DMX-System. Der 1-Kanal Triac-Dimmer aus der Kategorie LED DMX Hutschienen-Controller rastet mit kompakten 67 × 48 × 110 mm auf der DIN-Schiene TS-35 ein und dimmt dort eine komplette 230V Leuchtengruppe mit bis zu 480 W bei 220 V, mehr als das Doppelte üblicher Kompaktdimmer. Angesteuert wird er wie jeder DMX-Empfänger über seine Adresse, wahlweise per Phasenanschnitt oder Phasenabschnitt, und konfiguriert wird alles am integrierten LED-Segmentdisplay mit Tastenfeld, von der Startadresse über die Dimmart bis zur Mindesthelligkeit und zum Fail-Safe-Verhalten. Damit sitzt die Dimmtechnik genau dort, wo im Neubau und in der professionellen Sanierung ohnehin alle Lastleitungen zusammenlaufen: sauber beschriftet im Schaltschrank, Seite an Seite mit Sicherungen, Netzteilen und den übrigen DMX-Komponenten, jederzeit zugänglich für Wartung, Anpassung und Erweiterung, statt verstreut in Decken und Dosen.

Ein Kanal mit Reserve – bis 480 Watt dimmbare 230V Last

Mit 480 W bei 220 V beziehungsweise 250 W bei 110 V dimmt der S1-D1 Leuchtengruppen, für die kleinere Geräte längst geteilt werden müssten: die komplette Downlight-Decke eines Raumes, die Halogen-Bestandsbeleuchtung im Altbau oder die Pendelleuchten über einer langen Tafel in der Gastronomiebeleuchtung. Die Betriebsart wählst du passend zur Last: Der Phasenabschnitt (Trailing Edge) bedient dimmbare LED-Lampen, elektronische Trafos und LED-Treiber, der Phasenanschnitt (Leading Edge) gehört zu gewickelten Trafos sowie Glüh- und Halogenlampen. Besonders schön wird das Ergebnis mit hochwertigen Leuchten wie dem LED Einbaustrahler DILED 68, dessen Dim-to-Warm-Technik beim Herunterdimmen von 2700 K in gemütliche 2100 K gleitet, ganz wie eine Glühlampe. Welche Lichtfarbe in welchen Raum gehört und wie sich Dim-to-Warm gezielt einsetzen lässt, erklärt der Ratgeber Die richtige LED Lichtfarbe wählen.

Fail-Safe und Mindesthelligkeit – Feintuning direkt am Display

Zwei Einstellungen heben den S1-D1 aus der Masse einfacher DMX-Dimmer heraus. Die Mindesthelligkeit legst du frei zwischen 1 und 40 Prozent fest und setzt die unterste Dimmstufe damit exakt oberhalb der Flackergrenze der angeschlossenen LED-Lampen, sodass der gesamte Dimmbereich vom Maximum bis zum Minimum ruhig und gleichmäßig durchläuft, ganz gleich, welchen Wert die Steuerung sendet. Und der Fail-Safe-Modus bestimmt, was bei einem Ausfall des DMX-Signals passiert: Statt in einen undefinierten Zustand zu fallen, fährt der Ausgang auf einen von dir hinterlegten Standardwert, etwa eine sichere Grundhelligkeit für Flure, Gasträume und öffentliche Bereiche, in denen das Licht niemals einfach ausgehen darf. Zusammen mit der Auto-Funktion, die den Betrieb ohne anliegendes Signal aufrechterhält, bleibt die Anlage damit in jeder Situation berechenbar, von der Bauphase über den Pult-Neustart bis zum Kabeldefekt, ein Sicherheitsniveau, das man sonst eher von großen Dimmeranlagen kennt.

Stand-alone-Modus und zentrale Montage im Verteiler

Auch ohne DMX-Steuerung ist der S1-D1 voll einsatzfähig: Im Stand-alone-Modus rufst du direkt am Gerät bis zu acht statische Dimmstufen oder zwei dynamische Lichtprogramme ab und passt deren Geschwindigkeit und Helligkeit über das Tastenfeld an, ideal für kleine Installationen ohne Zentrale oder für die Bauphase, in der das Licht schon laufen soll. Im Regelbetrieb spielt dann die Hutschienenmontage ihre Stärken aus, denn wo sternförmig verkabelt wird, laufen die Lastleitungen ohnehin in den Schrank: Jeder Lichtkreis bekommt seinen eigenen S1-D1, mehrere Module reihen sich platzsparend nebeneinander, und jeder Dimmer bleibt ohne Leiter und Deckenöffnung erreichbar, was sich etwa in der Flurbeleuchtung von Treppenhäusern und Gängen auszahlt, wo zentral gedimmte Nachtabsenkungen zum Alltag gehören. Der weite Eingangsbereich von 100 bis 240 V AC und der Betriebstemperaturbereich von -30 °C bis +55 °C machen dabei auch unbeheizte Technikräume in trockener IP20-Umgebung mit.

Verkabelung, Familie und der Weg zum LED Streifen

Die DMX-Datenleitung wird über Schraubklemmen angeschlossen, idealerweise mit geschirmter Leitung aus der Kategorie LED DMX Kabel, durchgeschleift von Teilnehmer zu Teilnehmer und am Ende der Linie terminiert, dann bleibt das Signal auch über lange Strecken stabil. Wie sich daraus ein durchgängiges Steuerungskonzept vom Master bis zur letzten Lichtzone ergibt, zeigt der Ratgeber LED Beleuchtung smart steuern. In Kombination mit einem Gerät aus der Kategorie Triac dimmbare LED Netzteile dimmt der S1-D1 außerdem 24V LED Streifen direkt aus dem DMX-System, das Netzteil setzt das Phasensignal flackerfrei in die Kleinspannungsdimmung um. Und wer zwei Kreise dezentral direkt an der Last dimmen möchte, greift zum Bruder S1-D DMX512 Triac-Dimmer mit zwei Kanälen im flachen Aufbaugehäuse, gemeinsam decken die beiden jede Einbausituation der 230V DMX-Dimmung ab.
