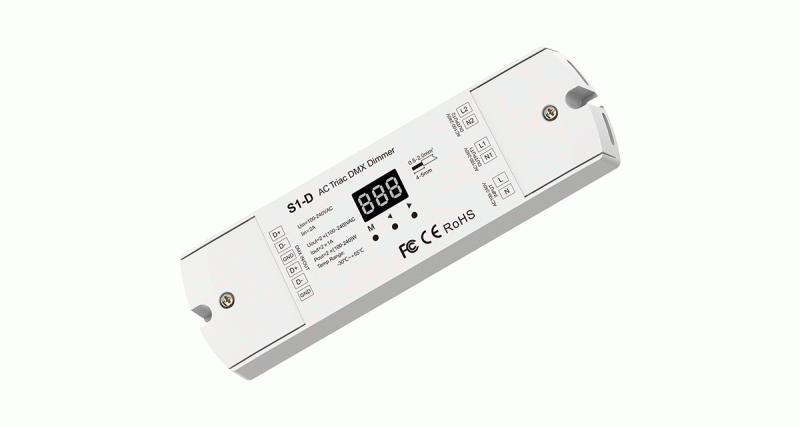

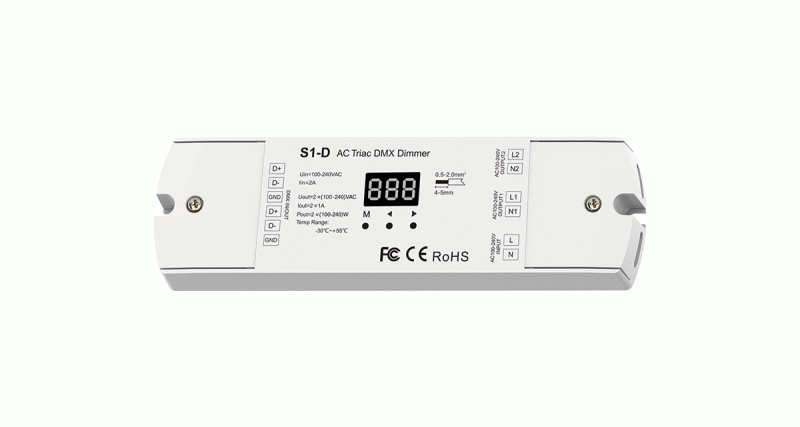

S1-D DMX512 Triac-Dimmer – 2-Kanal, 230 V, Phasenanschnitt/-abschnitt für LED & Halogen

Produktbeschreibung

Auch in DMX-Anlagen gibt es sie überall: die klassischen 230V Lichtpunkte, die nicht auf Kleinspannung laufen. Die dimmbare Retrofit-Lampe in der Pendelleuchte, die Halogen-Bestandsbeleuchtung im Foyer, der phasendimmbare LED-Treiber in der Wandleuchte. Der S1-D holt genau diese Leuchten ins DMX-System, und zwar gleich zwei Gruppen auf einmal. Der kompakte Triac-Dimmer aus der Kategorie LED DMX Controller 230V AC dimmt zwei unabhängig ansteuerbare 230V Kreise mit je bis zu 230 W, wahlweise per Phasenanschnitt oder Phasenabschnitt, und wird dabei wie jeder andere DMX-Empfänger über seine Adresse angesprochen. Konfiguriert wird alles direkt am Gerät über das LED-Segmentdisplay mit Tastenfeld, vom Betriebsmodus über die DMX-Adresse bis zur Mindesthelligkeit, ganz ohne Software. Im flachen Aufbaugehäuse montiert sitzt der S1-D dort, wo seine Lasten sind, und macht aus zwei gewöhnlichen 230V Stromkreisen vollwertige, fein dimmbare DMX-Kanäle für Gebäudeautomation, Gastronomie, Showroom und Bühne.

Zwei Kanäle, zwei Betriebsarten – passend zu jeder dimmbaren Last

Die beiden Ausgänge des S1-D arbeiten komplett unabhängig voneinander: Jeder Kanal bekommt seine eigene DMX-Zuordnung, dimmt seine eigene Leuchtengruppe und lässt sich separat konfigurieren, sodass etwa die Pendelleuchten über der Theke und die Spots im Gastraum getrennt in den Szenen mitlaufen. Über die Tasten wählst du die Betriebsart passend zur Last: Der Phasenabschnitt (Trailing Edge, C-R) ist die richtige Wahl für dimmbare LED-Lampen, elektronische Trafos und LED-Treiber, der Phasenanschnitt (Leading Edge, C-F) bedient gewickelte Trafos sowie klassische Glüh- und Halogenlampen. Mit 230 W je Kanal versorgt der Dimmer jeweils eine komplette Leuchtengruppe, zum Beispiel mehrere dimmbare Spots wie die eckige DILED LED Einbauleuchte 6 W in einem Raum, bei LED-Retrofits wie immer mit etwas Reserve für die Einschaltströme der Vorschaltelektronik geplant. So deckt ein einziges Gerät das gesamte Spektrum dimmbarer 230V Technik ab, vom Bestand bis zur modernen Retrofit-Bestückung.

Mindesthelligkeit von 1 bis 40 % – flimmerfrei bis in die unterste Stufe

Das häufigste Ärgernis beim Dimmen von LED-Retrofits ist das Flackern am unteren Ende, denn jede Lampe hat eine individuelle Grenze, unterhalb derer ihre Elektronik nicht mehr sauber arbeitet. Der S1-D begegnet dem mit einer fein einstellbaren Mindesthelligkeit von 1 bis 40 Prozent: Du legst die unterste Dimmstufe exakt oberhalb der Flackergrenze der angeschlossenen Lampen fest, und ab dann läuft der gesamte Dimmbereich vom Maximum bis zum eingestellten Minimum ruhig und gleichmäßig durch, ganz gleich, welchen Wert die DMX-Steuerung sendet. Das ist genau die Sorgfalt, die den Unterschied zwischen einer funktionierenden und einer wirklich hochwertigen Dimmung ausmacht, ob im Restaurant, im Showroom oder in der Theaterbeleuchtung, wo Saal- und Foyerleuchten butterweich mit der Szene fahren sollen. Zusammen mit der frei wählbaren Betriebsart holst du so aus praktisch jeder dimmbaren 230V Lampe das sauberste Dimmverhalten heraus, das sie technisch hergibt.

Stand-alone-Modus – dimmt auch ganz ohne DMX

Der S1-D braucht nicht zwingend ein Pult oder eine Zentrale, denn neben dem DMX-Betrieb bringt er einen vollwertigen Stand-alone-Modus mit. Direkt am Gerät rufst du bis zu acht feste Helligkeitsstufen oder zwei dynamische Programme ab und stellst deren Geschwindigkeit und Ausgangshelligkeit über das Tastenfeld ein, ganz ohne externe Steuerung. Damit eignet sich der Dimmer auch für kleine Installationen, die dauerhaft ohne DMX auskommen, für das Schaufenster mit fester Abendhelligkeit oder für die Bauphase, in der die Anlage schon Licht liefern soll, bevor der LED DMX Master-Controller überhaupt montiert ist. Dank der Auto-Funktion arbeitet das Gerät zudem weiter, wenn im DMX-Betrieb das Steuersignal zeitweise ausfällt, die Beleuchtung steht also nie unvermittelt im Dunkeln. Später wächst die Anlage nahtlos: DMX-Leitung anschließen, Adresse am Display vergeben, und aus dem Stand-alone-Dimmer wird ein vollintegrierter Empfänger im Lichtnetz.

Montage, Verkabelung und die Dimmer-Familie

Das flache Aufbaugehäuse mit 27 × 54 × 175 mm wird per Schraubbefestigung direkt bei den Lasten montiert, an der Wand, im Möbel oder auf der Montageplatte, sodass die 230V Wege kurz bleiben und nur die dünne DMX-Datenleitung durch die Anlage läuft. Angeschlossen wird durchgehend über Schraubklemmen, die Datenleitung kommt idealerweise aus der Kategorie LED DMX Kabel und wird am letzten Teilnehmer der Linie terminiert, dann bleibt das Signal auch über lange Strecken stabil. Ein Überhitzungsschutz sichert den Dauerbetrieb ab, der Temperaturbereich von -30 °C bis +55 °C erlaubt auch unbeheizte Einbauorte in trockener IP20-Umgebung. Und die Familie deckt jede Einbausituation ab: Wer nur einen Kreis dimmt und die Technik zentral im Verteiler bevorzugt, greift zum S1-D1 DMX512 Triac-Dimmer im Hutschienengehäuse, und läuft die Anlage statt über DMX über DALI, übernimmt der DT-D DALI Triac-Dimmer dieselbe Aufgabe im Gebäudebus.
