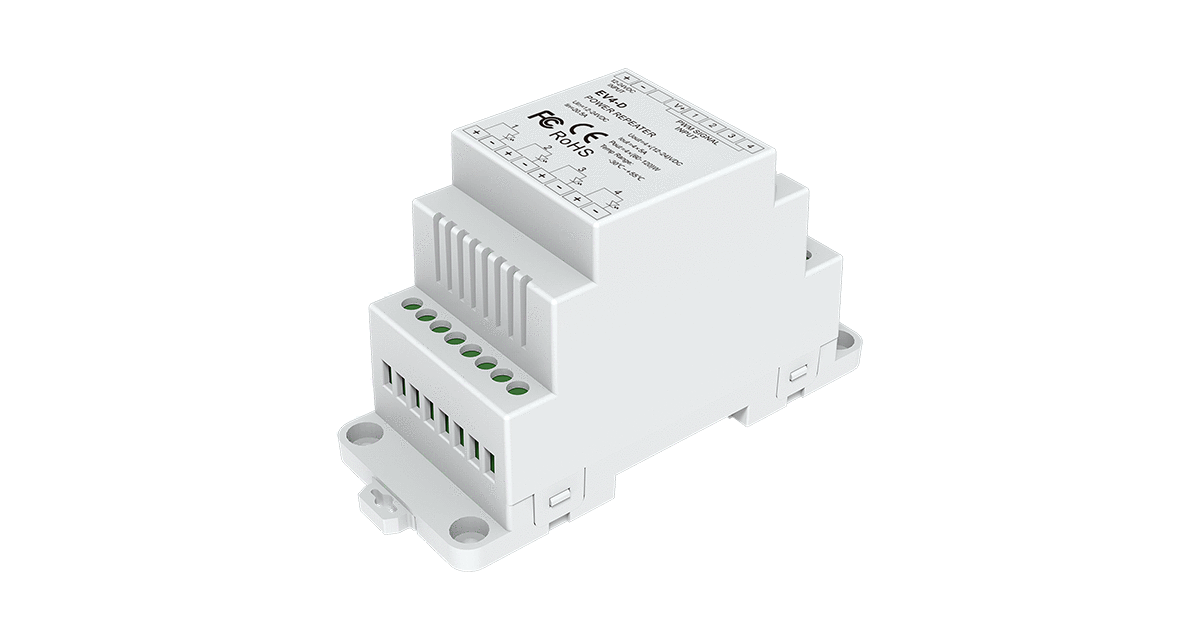

EV4-D – 4-Kanal 5A Konstantspannungs-Power-Repeater, 12–24V DC, PWM-Signalverstärker für LED-Streifen

Fast jede LED-Anlage wächst irgendwann über ihren Controller hinaus: Die Voute wird um die zweite Raumseite verlängert, im Laden kommt eine weitere Lichtfläche dazu, und plötzlich reicht die Ausgangsleistung des vorhandenen Steuergeräts nicht mehr für alle Meter Streifen. Genau für diesen Moment gibt es den EV4-D aus der Kategorie LED Signalverstärker / LED Repeater. Der 4-Kanal Power Repeater hängt sich an den PWM-Ausgang des bestehenden Controllers, greift dessen Steuersignal ab und stellt es mit einer eigenen Endstufe frisch bereit: 4 × 5 A, in Summe 20 A für 12 bis 24 V Konstantspannung. Dabei ist er komplett protokollunabhängig, denn ob das Original-Signal aus einer DALI-, DMX-, KNX-, ZigBee- oder Funksteuerung stammt, spielt keine Rolle, der Repeater verstärkt das fertige PWM-Signal am Ende der Kette. So erweiterst du jede Anlage um volle Leistung, ohne ein zweites, deutlich teureres Steuermodul mit eigener Adresse und Einrichtung zu kaufen.

So funktioniert der Power Repeater – Signal rein, Leistung raus

Das Prinzip ist bewusst einfach: Der Eingang des EV4-D wird wie ein kurzes Stück LED Streifen an den Ausgang des vorhandenen Controllers angeschlossen und liest dort das PWM-Signal mit, das ohnehin an die erste Streifengruppe geht. Auf der Ausgangsseite wiederholt der Repeater dieses Signal eins zu eins mit seiner eigenen Leistungsstufe, exakt synchron in Helligkeit, Farbe und Dimmverlauf. Weil dabei nichts interpretiert, gewandelt oder neu berechnet wird, gibt es keine Verzögerung, keinen Farbversatz und kein zusätzliches Flimmern, die zweite Zone verhält sich, als hinge sie direkt am Original-Controller. Eine Konfiguration, Adressierung oder Software braucht der EV4-D deshalb nicht, anklemmen genügt. Die vier Kanäle belegst du flexibel nach Streifentyp: als vollwertige Ansteuerung für RGBW LED Streifen, für RGB plus einen einfarbigen Kreis, für zwei CCT-Streifen oder für vier unabhängige einfarbige Zonen, ganz wie es die Anlage vorgibt.

Wenn der Controller an seine Grenze kommt – typische Einsatzfälle

Der Klassiker ist die gewachsene Voute: Ein Funkempfänger aus der Kategorie LED Funk-Empfänger steuert die erste Raumseite, dann kommen bei der Renovierung fünfzehn Meter CCT-Band auf der anderen Seite dazu, und die Summe sprengt die Ausgangsleistung des Empfängers. Statt eines zweiten Funkempfängers samt neuer Einbindung übernimmt der EV4-D die neue Zone und läuft automatisch synchron zur ersten, ein Effekt, der sich in der Voutenbeleuchtung sofort sehen lässt, weil beide Raumseiten ohne Helligkeitssprung dieselbe Lichtstimmung fahren. Genauso entlastet der Repeater DALI-, KNX- oder DMX-Controller im Objektbau, wenn Verkaufsflächen, Fassadenabschnitte oder Lichtdecken nachträglich wachsen. Und bei ausgedehnten Installationen wird er zum Streckenhelfer: Statt dicke Lastleitungen quer durchs Gebäude zu ziehen, sitzt der Repeater nahe der entfernten Zone, und wie sich solche Anlagen sauber aufteilen lassen, zeigt der Ratgeber Lange LED Strecken realisieren.

Eigene Einspeisung je Zone – Spannungsfall clever umgangen

Der EV4-D bezieht seine Leistung aus einem eigenen Netzteil direkt am Einbauort, passend zur Spannung der angeschlossenen Streifen aus der Kategorie 24V LED Netzteile. Genau darin steckt ein unterschätzter Planungsvorteil: Vom Controller zur zweiten Zone läuft nur noch die dünne Signalleitung, während der eigentliche Laststrom lokal erzeugt und auf kurzem Weg in den Streifen eingespeist wird. Der Spannungsfall langer Lastleitungen, sonst die häufigste Ursache für sichtbar abfallende Helligkeit am Streifenende, wird damit konstruktiv umgangen statt mit immer dickeren Querschnitten bekämpft. Jede Zone bekommt ihr passend dimensioniertes Netzteil mit gesunder Reserve, die Rechenwege dazu liefert der Ratgeber LED Netzteil berechnen. Bei 24 V stehen je Kanal bis zu 120 W bereit, in Summe also 480 W pro Repeater, genug für viele Meter auch leistungsstarker Bänder, und wächst die Anlage weiter, bekommt einfach die nächste Zone ihren eigenen EV4-D.

Hutschiene oder Wand – unauffällig montiert, umfassend geschützt

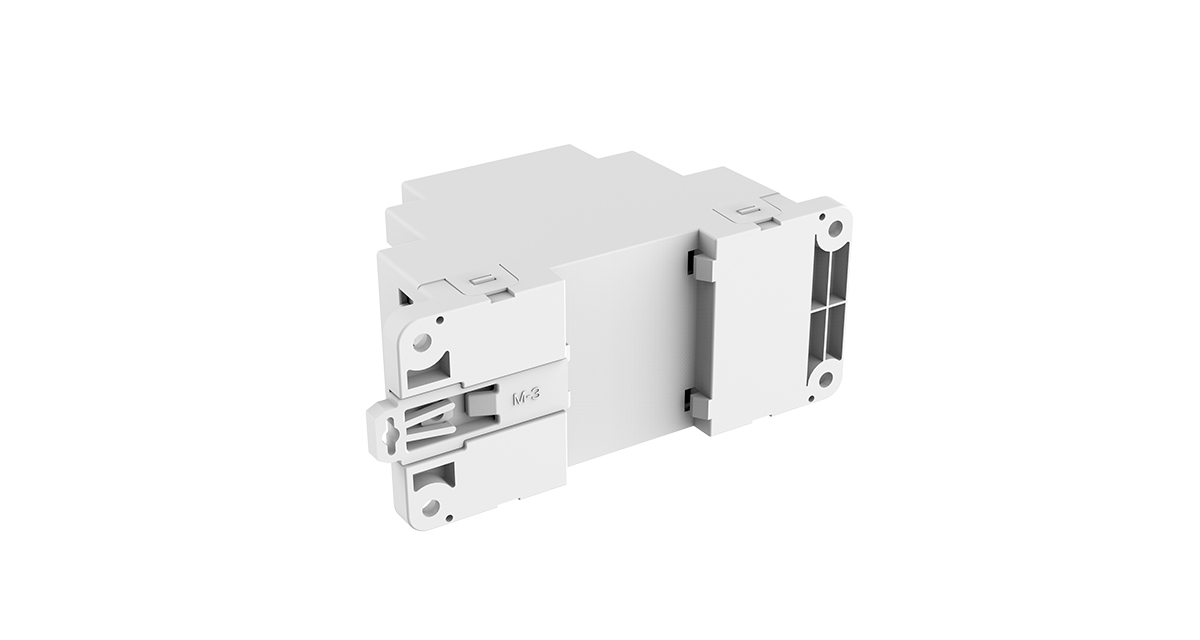

Das kompakte Gehäuse mit 67 × 48 × 110 mm rastet auf der DIN-Hutschiene ein oder wird per Wandmontage direkt bei der Lichtzone befestigt, angeschlossen wird durchgehend über Schraubklemmen für die dauerhaft zuverlässige Festverdrahtung. Damit passt der Repeater sowohl in den zentralen Verteiler neben Controller und Netzteil als auch dezentral in die Möbelblende oder Zwischendecke, wo die zweite Zone entsteht. Integrierte Schutzfunktionen gegen Kurzschluss, Überhitzung und Überlast sichern den Dauerbetrieb ab, und der Betriebstemperaturbereich von -30 °C bis +55 °C lässt auch unbeheizte Einbauorte zu, solange die IP20-Umgebung trocken bleibt. Besonders elegant spielt der EV4-D im Smart Home: Kompakte LED ZigBee Controller bieten oft nur wenige Ampere Ausgangsleistung, mit dem Repeater dahinter steuert dieselbe smarte Steuerung auch die große Lichtdecke oder die komplette Ladenfläche, ohne dass sich an App, Szenen oder Bedienung irgendetwas ändert.
