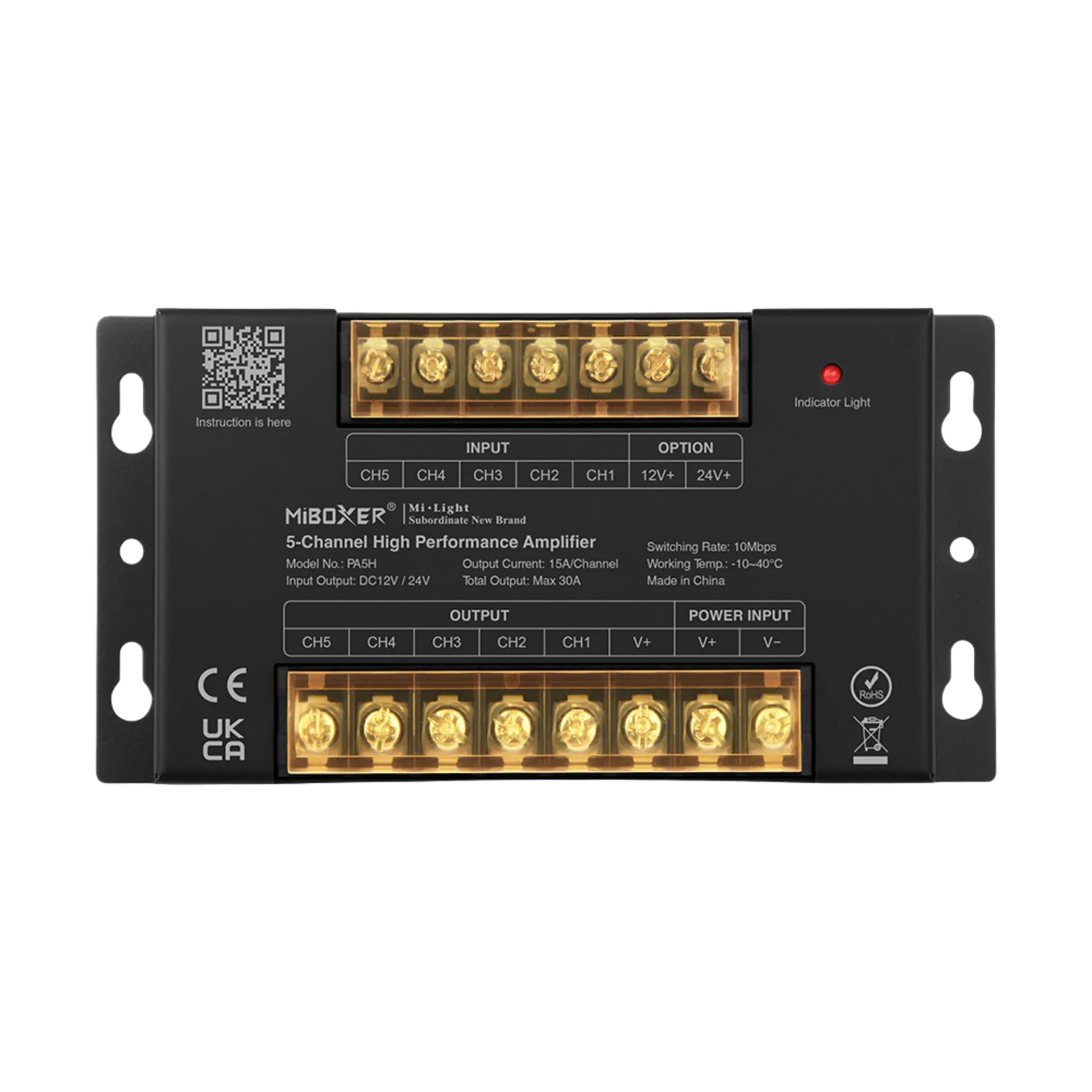

Miboxer PA5H – 5-Kanal LED Power-Repeater, 30A, 12–24V Signalverstärker für RGBCCT, RGBW & RGB LED Streifen

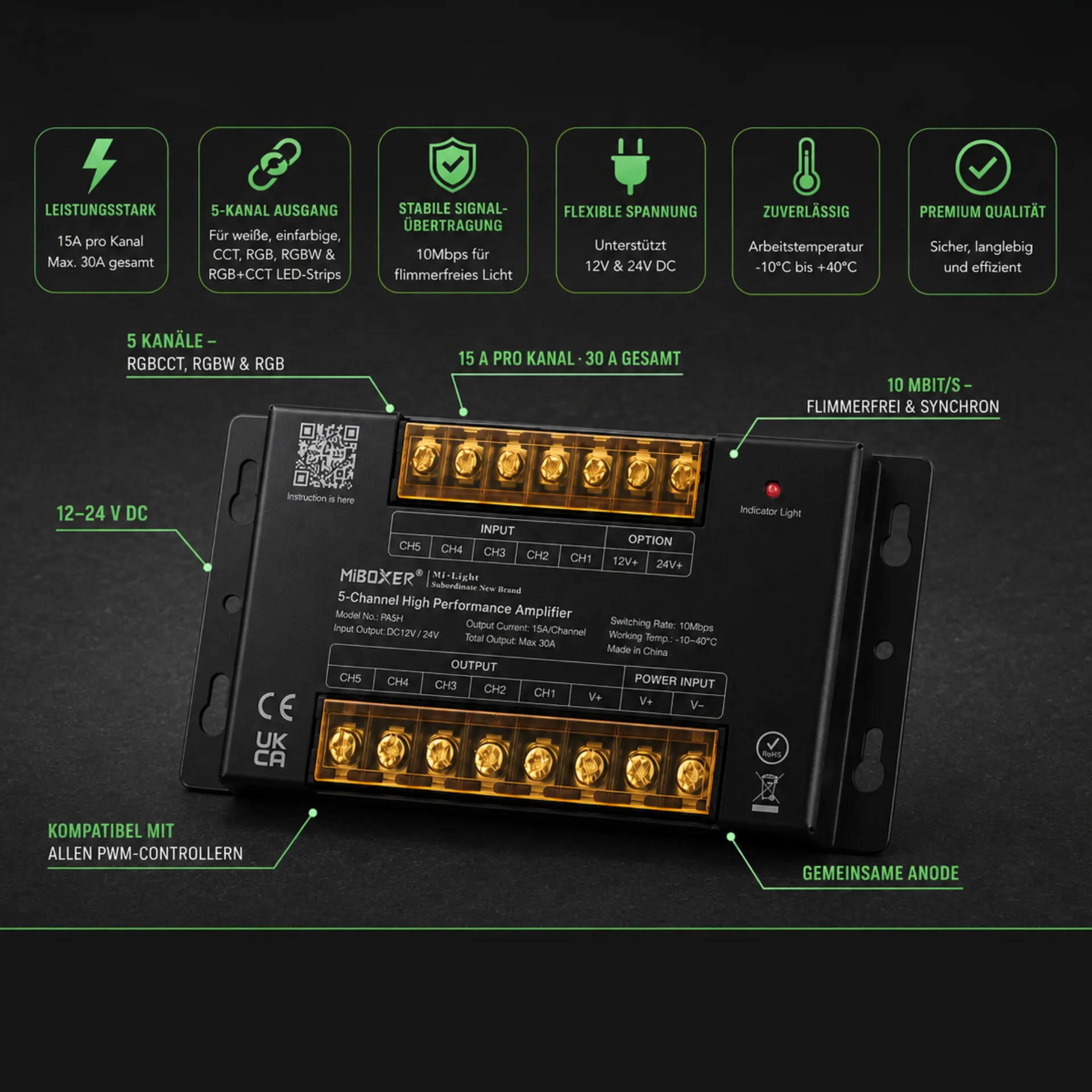

Der Miboxer PA5H ist ein 5-Kanal LED Signalverstärker – auch Repeater genannt – für 12 V und 24 V LED Streifen mit gemeinsamer Anode. Er nimmt das gedimmte PWM-Signal eines Controllers auf und gibt es, mit eigener Stromeinspeisung, frisch und synchron wieder aus. So lassen sich lange Lichtlinien und hohe Lasten betreiben, ohne dass das Signal abfällt oder die Farben am Ende der Strecke verblassen. Mit fünf Kanälen passt er zu RGBCCT, ebenso zu RGBW, RGB, CCT und einfarbigen Streifen – du nutzt einfach so viele Kanäle, wie dein Band braucht. Pro Kanal liefert er 15 A, in Summe bis zu 30 A. Über den schnellen Optokoppler mit 10 Mbit/s bleibt die Steuerung flimmerfrei und exakt synchron zum Master-Controller.

Einsatzbereiche: wann ein Verstärker sinnvoll ist

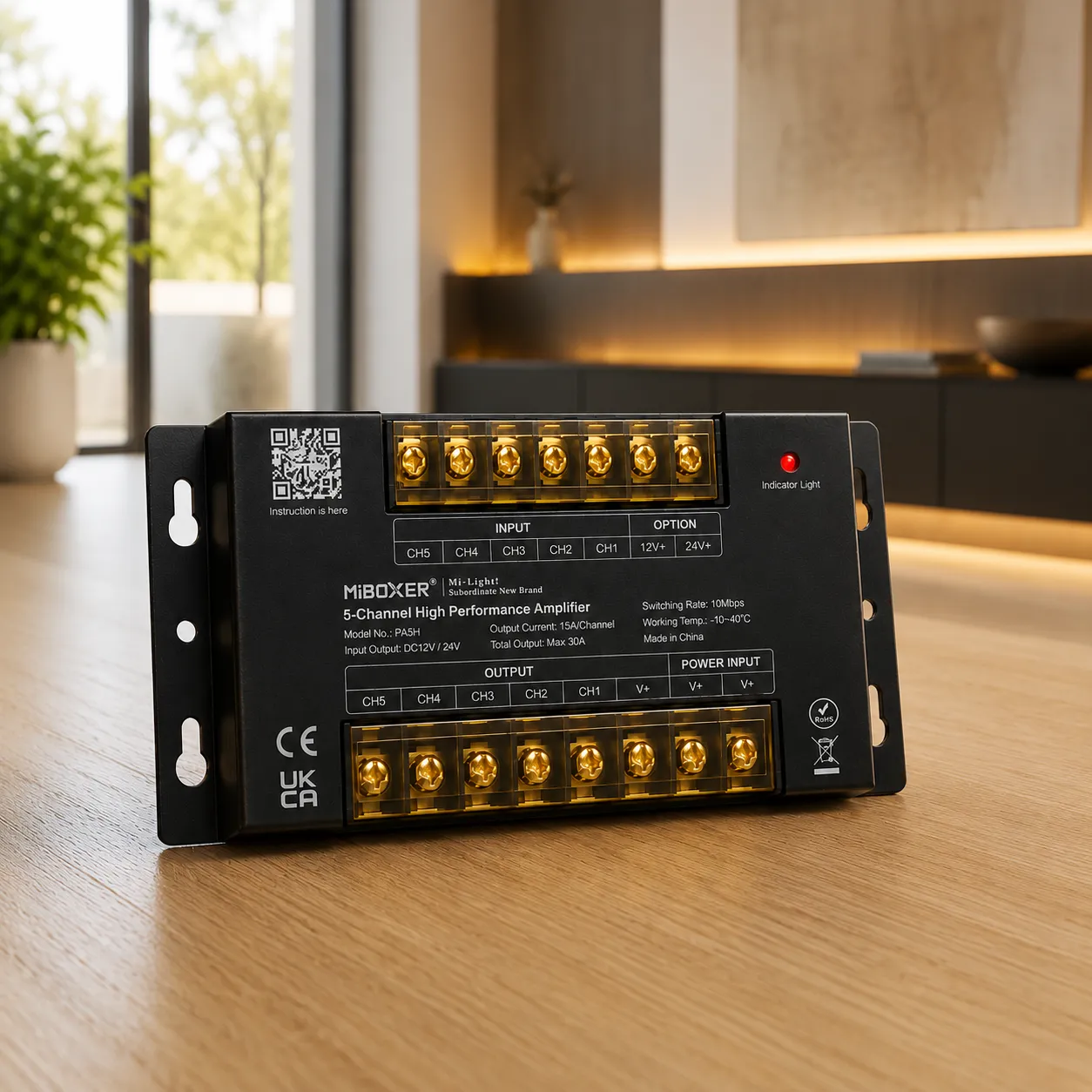

Ein Verstärker lohnt sich immer dann, wenn das Steuersignal allein nicht mehr durch die gesamte Installation trägt – bei sehr langen Lichtlinien oder hoher angeschlossener Leistung. Das ist der klassische Fall bei durchgehender indirekter Beleuchtung. Auch in umlaufenden Vouten summieren sich die Meter schnell. Über große Deckenflächen gilt dasselbe. Im Objektbereich kommt der PA5H etwa in der Ladenbeleuchtung zum Einsatz, wo lange Regalfluchten gleichmäßig leuchten sollen. Auf großen Messeständen stützt er die Linien über den ganzen Aufbau. Und in der Gastronomie hält er Farben und Helligkeit über die komplette Strecke konstant. Weitere Einsatzideen sammeln wir in unseren Themenwelten. An der kritischen Stelle speist du mit dem Verstärker zusätzlich Strom ein; wie das grundsätzlich aufgebaut wird, zeigt der Ratgeber LED Streifen neu einspeisen.

Für welche Streifen und Controller passt der PA5H?

Der PA5H ist für Streifen mit gemeinsamer Anode (gemeinsamer Pluspol) ausgelegt – bei 12/24-V-Bändern der Standard. Über seine fünf Kanäle steuert er RGBCCT LED Streifen voll aus. Mit vier Kanälen passt er ebenso zu RGBW LED Streifen. Für reine Farbe genügen drei Kanäle wie bei RGB LED Streifen; CCT und einfarbige Bänder nutzen entsprechend weniger. Auf der Eingangsseite versteht er nicht nur Mi-Light- und Miboxer-Steuerungen, sondern jeden gängigen PWM-Controller am Markt. Passende Funk-Steuerungen findest du in der LED Funksteuerung 2,4 GHz. Das Eingangssignal wird vollständig übernommen, sodass alle Verstärker im System synchron dimmen und die Farbe halten.

Anschluss und Einbau

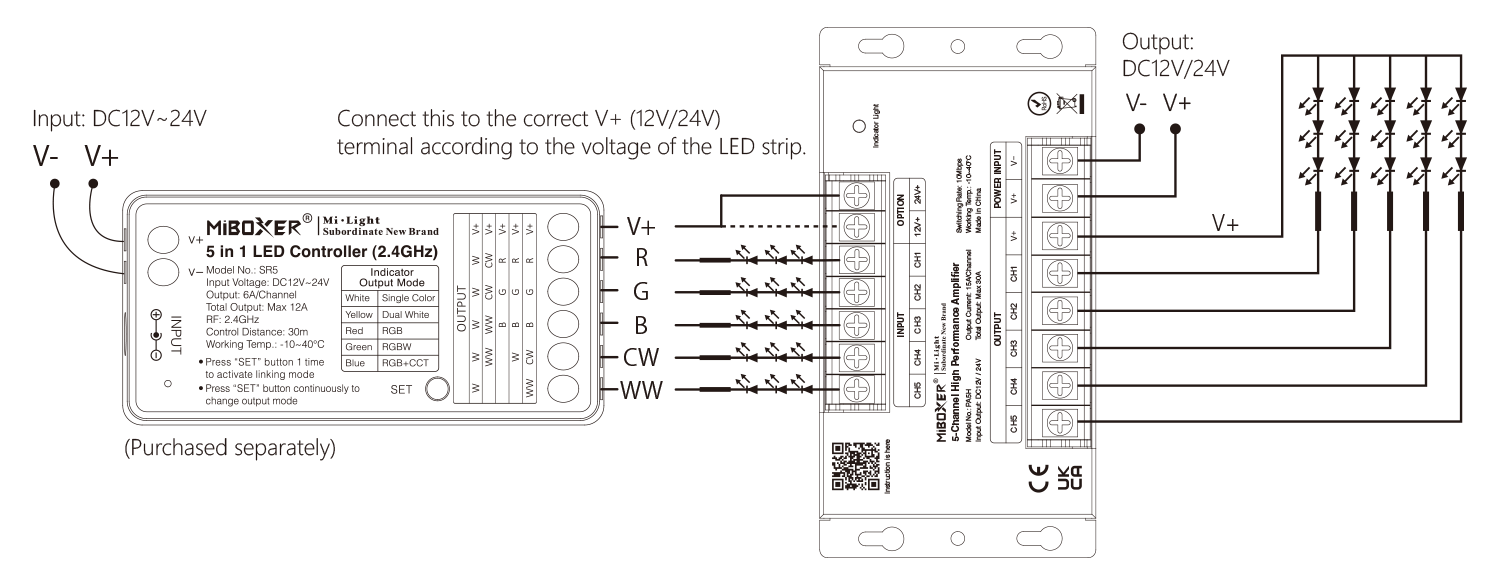

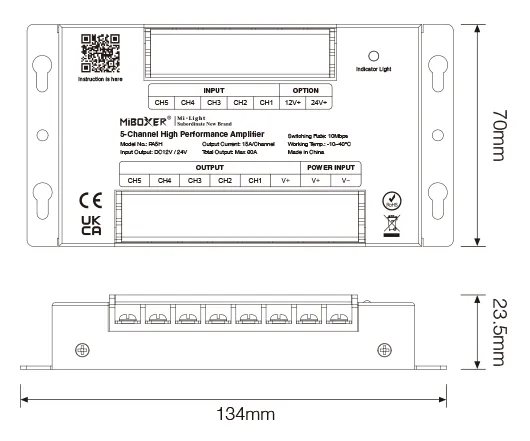

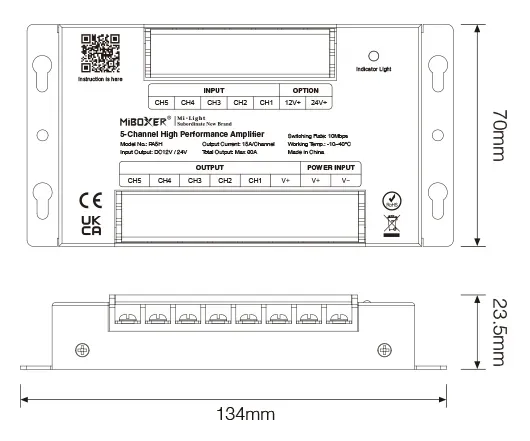

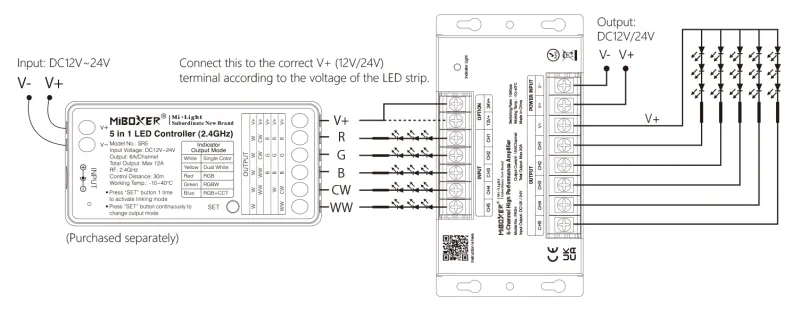

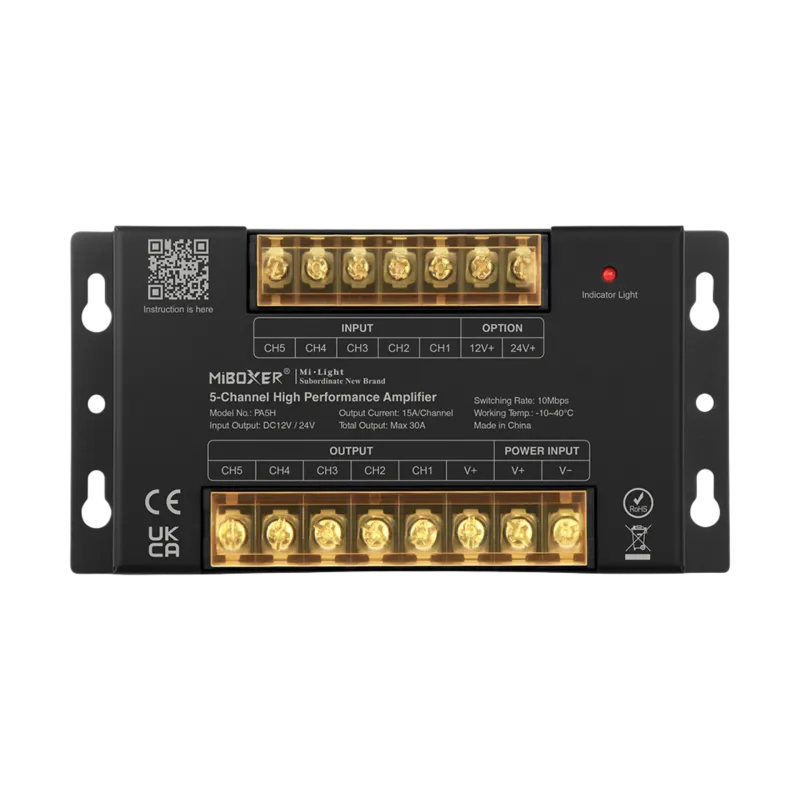

Der Anschluss folgt der Beschriftung: Auf der Eingangsseite kommen die Kanäle vom Controller (R, G, B, WW, CW) plus die Versorgung, auf der Ausgangsseite geht es zum Streifen. Achte auf den richtigen Spannungseingang – 12 V oder 24 V – passend zu deinem Band; den Strom dafür liefert ein Netzteil aus den 24V LED Netzteilen mit etwas Reserve. Wichtig ist, dass Verstärker und Streifen mit derselben Spannung arbeiten und die Polung stimmt. Mit Schutzart IP20 gehört der PA5H in trockene Innenräume, etwa in eine Verteilung, einen Schrank oder hinter eine Blende. Für den Streifen selbst sorgt ein LED-Aluprofil für sauberen Sitz und gute Wärmeableitung. Das robuste MOSFET-Ausgangsdesign und das kompakte Gehäuse mit 134 × 70 × 23,5 mm machen den Einbau unkompliziert. Bei Fragen zur Auslegung – Leistung, Netzteil, Kanalzahl – melde dich gern über WhatsApp.
