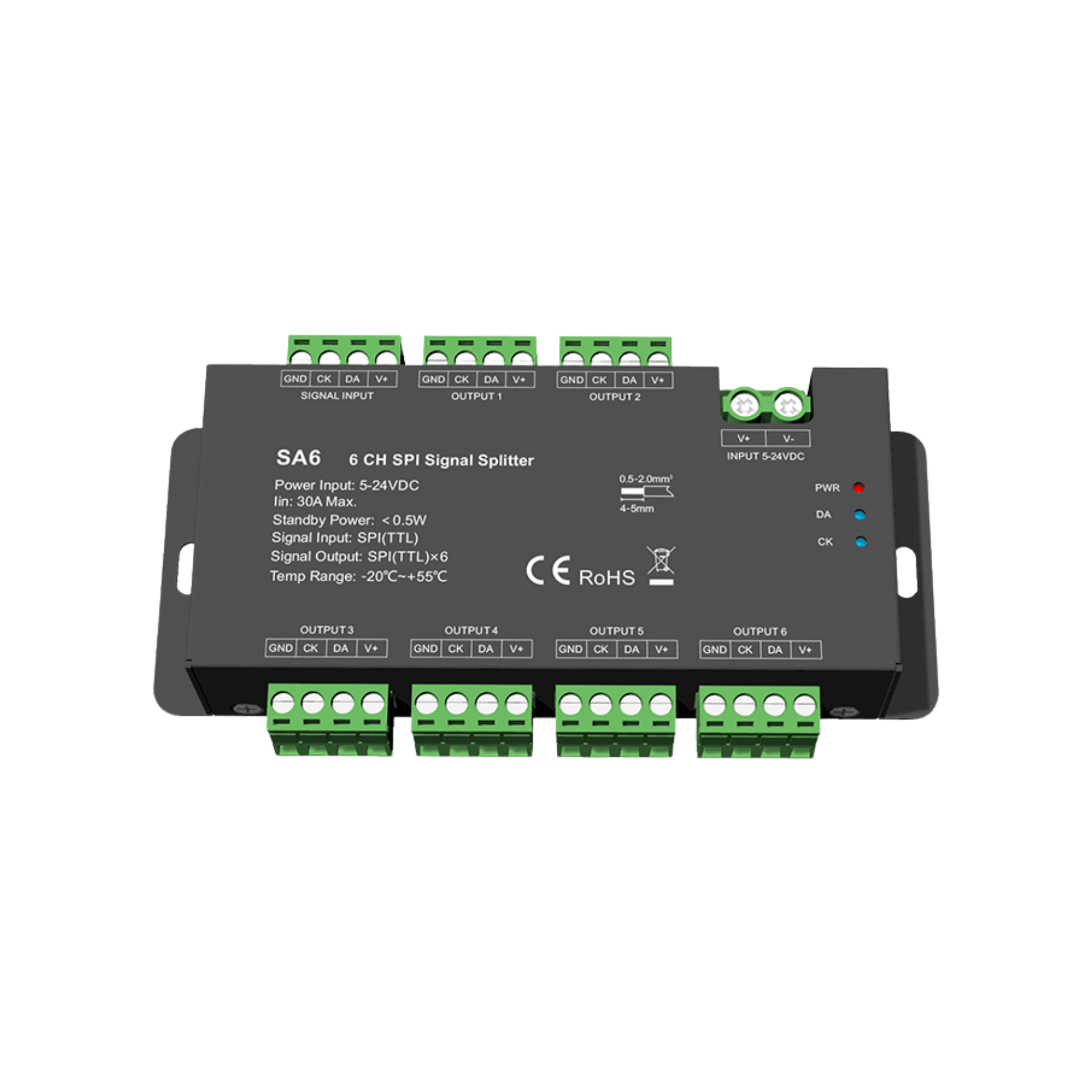

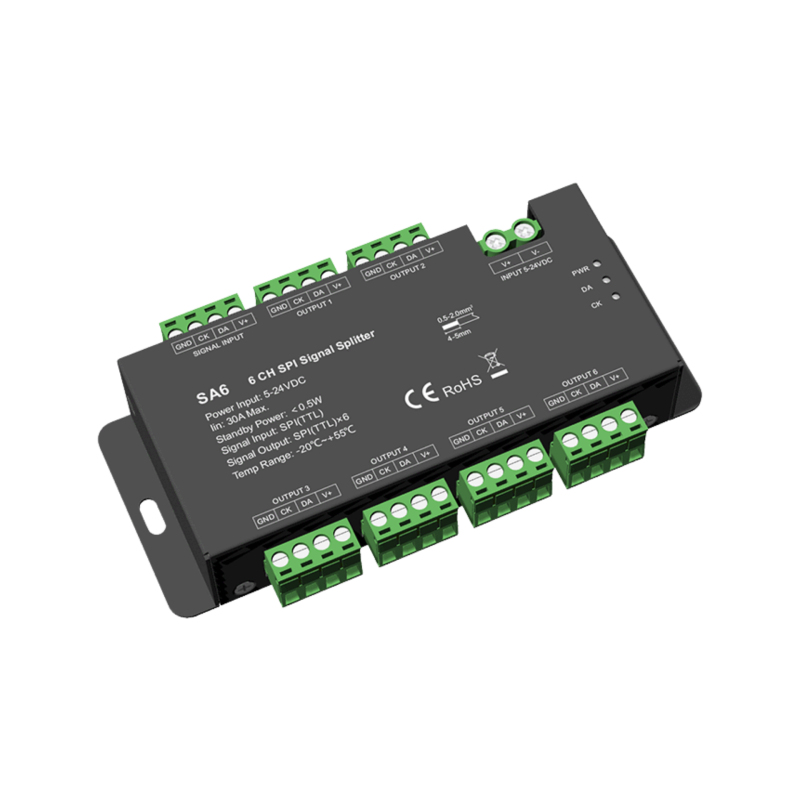

SA6 SPI Signalverstärker & Splitter – 1 Eingang, 6 Ausgänge, für digitale RGB & RGBW LED Streifen, 5–24 V DC

Digitale LED Streifen haben eine empfindliche Stelle: das SPI-Signal. Die TTL-Pegel, mit denen der Controller seine Pixeldaten schickt, vertragen weder lange Leitungswege noch beliebig viele Abzweige, und genau hier setzt der SA6 an. Er nimmt das Signal deines SPI LED Controllers an einem Eingang entgegen und gibt es an sechs Ausgängen frisch verstärkt wieder aus, alle exakt synchron. Statt einen langen Streifenzug durchzuschleifen, bis das Signal am Ende zerfasert, speist du jede Fläche mit einer eigenen, sauberen Signalkopie, die Animation läuft über alle LED Streifen hinweg im Gleichtakt. Drei Anzeige-LEDs machen den Betriebszustand dabei auf einen Blick ablesbar: Power leuchtet dauerhaft rot, die DATA- und CLK-Anzeigen blinken blau, sobald Signal anliegt, bleibt eine dunkel, weißt du sofort, wo du suchen musst.

Bis zu 12 Streifen an einem Gerät, kaskadierbar ohne Limit

Wie viele Streifen der SA6 versorgt, hängt vom Pixel-Typ ab: Bei den verbreiteten Eindraht-Streifen, die nur eine Datenleitung nutzen, führen DATA- und CLK-Klemme dasselbe Signal, jeder der sechs Ausgänge treibt dann zwei Streifen, macht bis zu zwölf synchrone Bänder an einem Verstärker. Zweidraht-Typen mit getrennter Daten- und Taktleitung belegen beide Klemmen und laufen mit einem Streifen je Ausgang. Reichen sechs Ausgänge nicht, hängst du einfach weitere SA6 in Reihe, ein Ausgang des ersten speist den Eingang des nächsten, so wachsen Medienwände, Messestände und ganze Gebäudekonturen ohne Signalgrenze, Anwendungsideen zeigen die Themenwelten Fassadenbeleuchtung und Messebeleuchtung.

Versorgung und Verkabelung im Großprojekt

Der SA6 läuft mit 5 bis 24 V DC und passt damit zu allen gängigen Pixel-Spannungen, die Schraubklemmen nehmen Leiter von 0,5 bis 2 mm² auf, und das flache Aufbaugehäuse (ca. 140 x 75 x 28 mm) wird über seine Laschen direkt an Wand oder Montageplatte geschraubt. Bis 30 Ampere darf die Versorgung der Streifen über das Gerät mitlaufen; bei größeren Lasten speist du die Streifen aus eigenen Netzteilen und verbindest zwischen Verstärker und Band nur noch Signal- und Masseleitung, die gemeinsame Masse ist dabei Pflicht, sonst versteht der Streifen sein Signal nicht. Wie du die Netzteile für verteilte Einspeisungen dimensionierst, rechnet der Ratgeber LED Netzteil berechnen vor, und warum große Installationen ohnehin an mehreren Punkten eingespeist werden, erklärt Lange LED Strecken realisieren. Verpolungsschutz und ein Arbeitsbereich von -20 bis +55 °C in trockener IP20-Umgebung runden das Paket ab.
