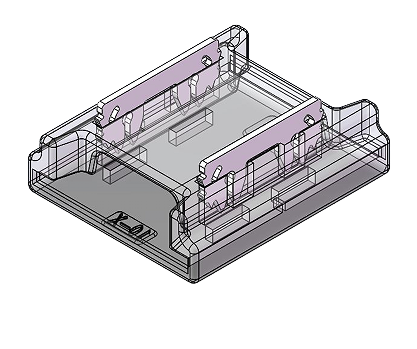

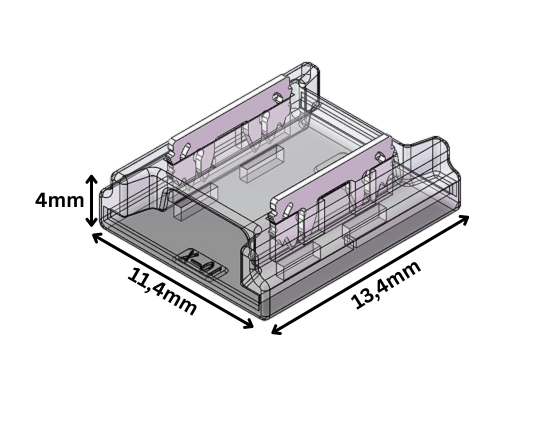

LED Strip-zu-Strip Schnellverbinder – 2-polig, 10 mm, lötfrei für einfarbige LED Streifen

Dieser Schnellverbinder koppelt zwei einfarbige 10-mm-Streifen direkt Ende an Ende – ohne Kabel, ohne Löten. Beide Streifenenden werden in den Verbinder geschoben, ein Zangendruck schließt den Kontakt. Genutzt wird er, um eine Bahn nach einem Schnitt fortzusetzen oder zwei Rollen zu einer durchgehenden Linie zu verbinden. Die Verbindung bleibt dabei flach und trägt kaum auf. Da einfarbige Bänder nur zwei Leiterbahnen haben, reichen zwei Pole: Plus und Minus. Achten Sie auf die Richtung, denn LEDs leiten nur in einer Polung. Passend ist er für 10-mm-Einfarbstreifen in COB und SMD, etwa den COB Streifen mit 528 LEDs/m. Für eine reine Kabelstrecke statt Streifenkopplung gibt es das 2-polige Flachbandkabel.

Zwei Streifen direkt verbinden

Soll zwischen den Streifen ein Stück Abstand bleiben, etwa über eine Lücke hinweg, hilft die Variante mit 15-cm-Verbindungskabel. Geht es um eine Ecke, führt der L-Eckverbinder die Bahn sauber ums Eck. Strom liefert ein 24V LED Netzteil, dessen Leistung zur Gesamtlänge beider Streifen passen muss. Die Helligkeit regelt bei Einfarbe ein einfacher LED Drehdimmer – einen Farbcontroller braucht es nicht. In der Küchenbeleuchtung lässt sich so eine Lichtleiste unter den Schränken über Eck verlängern. Im Flur wächst die durchgehende Linie über mehrere Streifenstücke zusammen.

Einschieben und klemmen

Vor dem Einschieben lohnt ein Blick auf die Schnittkante: Sie muss gerade sein und die beiden Kupferpads frei liegen. Schieben Sie das Ende bis zum Anschlag ein, sodass beide Kontakte aufliegen, und drücken Sie die Klemme mit der Zange zu. Zum Einspeisen von Strom an den Anfang der Bahn passt der Anschlussverbinder mit 15-cm-Kabel. Größere Verteilungen lassen sich mit Klemmen und Verbindungsclips lösen. Sauberen Halt und Kühlung gibt das LED Aluprofil. An der Decke entsteht so eine durchgehende Lichtfuge ohne sichtbare Unterbrechung. Den genauen Ablauf finden Sie in unserem Ratgeber.

6 Ampere und einfarbige Bänder

Anders als die mehrpoligen Farbverbinder trägt dieser bis zu 6 A, weil der gesamte Strom über nur zwei Kontakte läuft. Das reicht für lange Einfarb-Bahnen: Watt pro Meter durch die Spannung teilen, die Summe beider Streifen unter 6 A halten. Der Betrieb erfolgt mit 5, 12 oder 24 V Gleichspannung. Für RGB, CCT oder andere mehrpolige Bänder ist er nicht gedacht – dort braucht es Verbinder mit mehr Polen. IP20 erlaubt nur den trockenen Inneneinsatz. Das volle Sortiment führt die Kategorie einfarbige LED Streifen. Beim Treppenlicht lassen sich Stufenstücke zu einer Linie verbinden. In der Voutenbeleuchtung wächst das indirekte Band über die ganze Raumkante. Falls unklar ist, ob Ihr Streifen einfarbig und 10 mm breit ist, schreiben Sie uns über WhatsApp.
