LED Flachbandkabel 2-polig, 20 AWG, Rot/Schwarz

2-poliges Flachbandkabel für einfarbige LED-Streifen – verzinntes Kupfer, 20 AWG, als Meterware

Das LED Flachbandkabel ist ein 2-poliges Anschlusskabel für einfarbige LED-Streifen mit 12 V oder 24 V. Es führt genau die zwei Leiter, die ein einfarbiger Streifen braucht: Plus und Minus. Damit verbindest du einfarbige LED Streifen sauber mit Netzteil, Dimmer oder Verlängerung. Die Adern bestehen aus verzinntem Kupfer im Querschnitt 20 AWG (ca. 0,52 mm²), die flache, flexible Bauform lässt sich platzsparend in Profilen, Möbeln und Hohlräumen verlegen. Geliefert wird das Kabel als Meterware, bis zu 50 Meter am Stück, sodass du genau die Länge zuschneidest, die dein Projekt braucht.

Aufbau und Farbcodierung

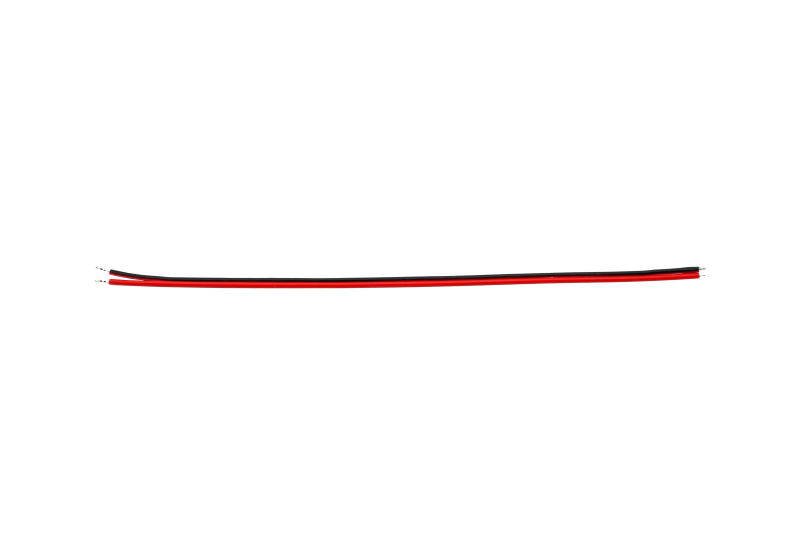

Das Kabel besteht aus zwei parallel geführten Adern aus verzinntem Kupfer. Die Farbcodierung ist eindeutig: Rot ist der Pluspol, Schwarz der Minuspol. So ordnest du die Polung beim Anschluss an Streifen, Netzteil oder Dimmer schnell und sicher zu. Die PVC-Isolierung ist robust, das flache Kabel knickt beim Verlegen nicht und bleibt flexibel. Brauchst du mehr Leiter – etwa für CCT (3-polig), RGB (4-polig) oder RGBCCT (6-polig) – findest du die passenden Varianten in der Kategorie LED Kabel & Anschlussleitungen.

Wofür du das Kabel einsetzt und welche Streifen dazu passen

Du nutzt das Kabel, um einfarbige Streifen anzuschließen, sie mit dem Netzteil zu verbinden oder bestehende Linien zu verlängern – zum Beispiel für indirekte Beleuchtung an Decke, Möbel oder Sockel. Es passt zu klassischen SMD-Streifen ebenso wie zu feinen einfarbigen COB LED Streifen. Ein typischer Streifen ist der COB Free Cut LED-Streifen 8 mm, der sich frei kürzen lässt. Worin sich SMD- und COB-Technik unterscheiden, erklärt der Ratgeber SMD vs COB LED Streifen. Die Stromversorgung übernimmt ein passendes 24V LED Netzteil. Gedimmt wird der einfarbige Streifen einfach über einen LED Drehdimmer oder einen PWM-Controller.

Anschluss, Länge und Verarbeitung

Anschließen kannst du das Kabel klassisch durch Löten oder schnell und lötfrei über Steckverbinder. Für 8-mm-Streifen ist zum Beispiel der 8-in-1 Multifunktions-Verbinder praktisch, der mehrere Verbindungsarten abdeckt. Den passenden Strip-zu-Kabel-Verbinder wählst du nach der Breite deines Streifens; die ganze Auswahl bündelt die Kategorie Schnellverbinder für Streifen. Für saubere 90-Grad-Übergänge gibt es passende Eckverbinder für Streifen. Der Querschnitt von 20 AWG ist für die üblichen Ströme einfarbiger Streifen ausgelegt; bei langen Wegen hältst du die Leitung kurz oder speist beidseitig ein, wie der Ratgeber LED Streifen neu einspeisen zeigt. In LED-Aluprofilen verschwindet das flache Kabel sauber. Bist du dir bei Polung, Querschnitt oder Anschluss unsicher, helfen wir dir gern weiter – telefonisch, per E-Mail oder über WhatsApp.

Downloads "Flachbandkabel für einfarbige LEDs – 2-polig, 20 AWG, Rot/Schwarz, Meterware"

Download Produktdatenblatt 22406 DE

Adernzahl:	2
Aderquerschnitt:	20 AWG (ca. 0,52 mm²)
Besonderheit:	Hohe Belastbarkeit, Sehr flexibel
Einsatzbereich:	Innenbereich
Farbe:	Rot, Schwarz
Garantiezeit:	2 Jahre
Gewicht:	0,1 kg
Isolierung:	PVC
Kabel-Typ:	Flachbahnkabel
Kabellänge:	Meterware ab 1 m (max. 50 m/Rolle)
Kompatibel mit:	12 V / 24 V DC
LED-TYP:	einfarbig
Material:	Verzinnter Kupferdraht
UV-beständig:	Nein
Zertifikate:	CE, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Das Kabel ist für einfarbige LED-Streifen gemacht, die nur Plus und Minus benötigen. Es passt damit zu allen einfarbigen Streifen mit 12 V oder 24 V, ob in Warmweiß, Neutralweiß, Kaltweiß oder einer festen Farbe. Für Streifen mit mehreren Kanälen brauchst du mehr Adern: CCT nutzt drei, RGB vier und RGBCCT sechs. Prüfe also kurz, ob dein Streifen wirklich zweipolig ist.

AWG ist ein genormtes Maß für den Leiterquerschnitt. 20 AWG entspricht etwa 0,52 mm² und ist für die üblichen Ströme einfarbiger 12-V- und 24-V-Streifen ausgelegt. Je länger die Leitung und je höher die angeschlossene Leistung, desto stärker fällt der Spannungsabfall aus. Halte die Wege deshalb kurz oder speise bei langen Strecken an mehreren Punkten ein, damit die Helligkeit gleichmäßig bleibt.

Die Polung ist klar farbcodiert: Rot ist Plus, Schwarz ist Minus. Verbinde Rot mit dem Plus-Kontakt des Streifens und Schwarz mit Minus, ebenso am Netzteil. Bei einfarbigen Streifen ist die richtige Polung wichtig, sonst bleibt der Streifen dunkel. Lötfreie Anschlüsse bieten passende Anschlussverbinder für Streifen. Arbeite den Anschluss immer stromlos ab.

Ja. Du kannst das Kabel komplett lötfrei einsetzen, indem du Steckverbinder oder Klemmen nutzt. Das geht schnell und lässt sich später wieder lösen, etwa beim Umbau. Für werkzeugarme, sichere Verbindungen eignen sich Klemmen und Verbindungsclips. Achte beim lötfreien Anschluss darauf, dass beide Adern fest und sauber im Kontakt sitzen. So bleibt der Übergang dauerhaft zuverlässig und der Streifen flackerfrei.

Ja, das Kabel passt zu beiden Bauarten, solange der Streifen einfarbig und damit zweipolig ist. Bei COB- wie bei SMD-Streifen verbindest du einfach Plus und Minus mit den passenden Kontakten. Für 10-mm-Streifen gibt es dazu einen passenden lötfreien Schnellverbinder mit kurzem Kabel. Achte nur auf die Streifenbreite, damit die Platine sauber sitzt.

Das Kabel wird als Meterware geliefert, ab einem Meter und bis zu 50 Meter am Stück. Bestellst du mehr als 50 Meter, kommt die Lieferung in mehreren Teilstücken. Wichtig für den Einsatzort: Die PVC-Isolierung ist nicht UV-beständig, das Kabel gehört daher in trockene Innenräume und nicht in den dauerhaften Außeneinsatz. Im Freien verlegst du es geschützt und UV-sicher.

Das flache Kabel lässt sich mit einem Seitenschneider auf Länge bringen und mit einer Abisolierzange sauber abisolieren. Die beiden Adern kannst du bei Bedarf vorsichtig trennen, ohne die Isolierung zu beschädigen. Passende Helfer wie Abisolierzangen und Seitenschneider findest du unter LED Werkzeug und Zubehör. Arbeite immer stromlos, dann gelingt der Anschluss sicher.
