LED Drehdimmer im Vergleich

Einfach dimmen per Drehknopf: stufenlos von Null bis volle Helligkeit Dieser 1-Kanal LED Dimmer mit Drehregler ist die unkomplizierteste Lösung, um einfarbige LED Streifen stufenlos zu dimmen. Der schwarze Drehknopf auf der Gehäuseoberseite regelt die Helligkeit von OFF (komplett aus) bis ON (volle Helligkeit) über den gesamten Bereich. Kein Pairing, kein App Setup, keine Programmierung: Drehen und fertig. Das macht den Dimmer zur ersten Wahl für Installationen, bei denen es auf einfache, zuverlässige Bedienung ankommt. Anschluss über Schraubklemmen Der Dimmer wird zwischen LED Netzteil und LED Streifen in die 12V oder 24V Leitung eingeschleift. Die grüne Schraubklemmenleiste an der Gehäuseunterseite bietet vier Anschlüsse: V- und V+ auf der Eingangsseite (IN) für das Netzteil, V+ und V- auf der Ausgangsseite (OUT) für den Streifen. Die Belegung ist direkt auf dem Gehäuse aufgedruckt, ein Vertauschen ist bei sorgfältigem Anschluss praktisch ausgeschlossen. Die Schraubklemmen nehmen Leitungsquerschnitte auf, die für typische LED Installationen geeignet sind. Ein Schraubendreher genügt für den kompletten Anschluss. Kompakte Bauform mit Montagelaschen Das beigefarbene Kunststoffgehäuse ist kompakt genug, um in Möbeln, hinter Regalen, unter Tischen oder in Zwischendecken Platz zu finden. Zwei Montagelaschen mit Bohrungen am Gehäuseboden ermöglichen die Verschraubung auf einer flachen Oberfläche: auf einem Regalboden, an einer Schrankwand, auf einer Montageplatte oder auf einem Kabelkanal. Alternativ lässt sich der Dimmer mit Montagekleber befestigen, wenn Bohren nicht möglich oder gewünscht ist. Der Drehknopf bleibt dabei von oben zugänglich. Leistung und kompatible LED Streifen Mit maximal 8 A Ausgangsstrom versorgt der Dimmer LED Streifen mit einer Gesamtleistung von bis zu 96 W an 12V oder bis zu 192 W an 24V. Das reicht für die meisten Wohnrauminstallationen: eine Deckenvoute mit 5 Metern Streifen, eine Küchenunterbauleuchte, eine Schrankbeleuchtung oder ein Regal mit mehreren beleuchteten Fachböden. Der Dimmer arbeitet mit allen einfarbigen LED Streifen an 12V oder 24V Konstantspannung: warmweiß, neutralweiß, kaltweiß und einfarbig farbig. Für CCT LED Streifen mit zwei Kanälen oder RGB Streifen mit drei Kanälen ist ein Mehrkanalcontroller aus unserer LED Steuerung erforderlich. Typische Einsatzbereiche Der Dimmer eignet sich überall dort, wo eine einfache, manuelle Helligkeitsregelung ohne Funksteuerung oder Smart Home Anbindung gewünscht ist. Typische Anwendungen sind die Beleuchtung in Schränken und Regalen, eine fest eingestellte Voutenbeleuchtung, die Unterschrankbeleuchtung in der Küche oder ein Messestand, bei dem die Helligkeit einmal eingestellt und dann für die Dauer der Veranstaltung belassen wird. Der Drehregler ist dabei kein Ersatz für eine Funksteuerung oder eine Smart Home Steuerung, sondern eine bewusst einfache Alternative für Installationen, bei denen Fernbedienung und App Steuerung nicht benötigt werden. Bei Fragen zur Kompatibilität oder Dimensionierung berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

30 A Ausgangsleistung für große LED Installationen Dieser 1-Kanal LED Dimmer mit Drehregler ist für Installationen ausgelegt, bei denen der kleine Dimmer an seine Grenzen stößt. Mit 30 A Ausgangsstrom versorgt er LED Streifen mit einer Gesamtleistung von bis zu 360 W an 12V oder bis zu 720 W an 24V. Das entspricht problemlos 15 Metern Streifen mit 15 W pro Meter an 24V oder mehreren parallel gespeisten Strecken an einem einzigen Dimmer. Typische Einsatzbereiche sind umlaufende Deckenvouten in großen Räumen, Ladenbeleuchtung mit langen Regalstrecken, Messestandbeleuchtung oder Fassadeninstallationen, bei denen viele Meter Streifen über einen Kanal laufen sollen. Robustes Metallgehäuse mit Belüftung Das schwarze Metallgehäuse unterscheidet diesen Dimmer optisch und funktional von kleineren Kunststoffdimmern. Metall leitet die Abwärme, die bei 30 A Belastung entsteht, deutlich besser ab als Kunststoff und sorgt so für eine stabile Betriebstemperatur auch im Dauerbetrieb. Seitliche Belüftungsschlitze im Gehäuse unterstützen die Wärmeableitung zusätzlich. Vier Montagelaschen an den Ecken ermöglichen die Verschraubung auf jeder flachen Oberfläche: auf einer Montageplatte, an einer Schrankwand, in einem Schaltschrank oder auf einem Kabelkanal. Anschluss über Schraubklemmen Die orangefarbene Schraubklemmenleiste an der Gehäuseunterseite bietet vier Anschlüsse: V- und V+ auf der Eingangsseite (IN) für das LED Netzteil, V+ und V- auf der Ausgangsseite (OUT) für den LED Streifen. Die Belegung ist auf beiden Seiten des Gehäuses aufgedruckt. Die Klemmen sind für die bei 30 A erforderlichen Leitungsquerschnitte dimensioniert und nehmen deutlich dickere Kabel auf als die kleineren Klemmen des 8 A Dimmers. Die Kabel und Anschlussleitungen sollten entsprechend dem tatsächlichen Strom dimensioniert werden. Stufenloses Dimmen über den gesamten Bereich Der schwarze Drehknopf auf der Gehäuseoberseite regelt die Helligkeit stufenlos von OFF bis ON. Die PWM Steuerung sorgt für eine gleichmäßige Dimmkurve ohne sichtbares Flackern, auch bei niedrigen Dimmpegeln. Der Dimmer arbeitet auf der Niederspannungsseite zwischen LED Netzteil und Streifen, nicht in der 230V Leitung. Kompatible LED Streifen Der Dimmer arbeitet mit allen einfarbigen LED Streifen an 12V oder 24V Konstantspannung: warmweiß, neutralweiß, kaltweiß und einfarbig farbig. Für CCT LED Streifen mit zwei Kanälen oder RGB Streifen mit drei oder mehr Kanälen ist ein Mehrkanalcontroller aus unserer LED Steuerung erforderlich. Dimensionierung und Netzteil Die Leistung des angeschlossenen Streifens darf die maximale Belastbarkeit von 30 A nicht überschreiten. Das Netzteil muss ebenfalls für den gesamten Strom dimensioniert sein, mit mindestens 20 Prozent Leistungsreserve. Für große Installationen mit 720 W Last an 24V empfehlen wir ein leistungsstarkes Hutschienen Netzteil im Sicherungskasten als zentrale Versorgung. Bei Fragen zur Dimensionierung oder Kompatibilität berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.

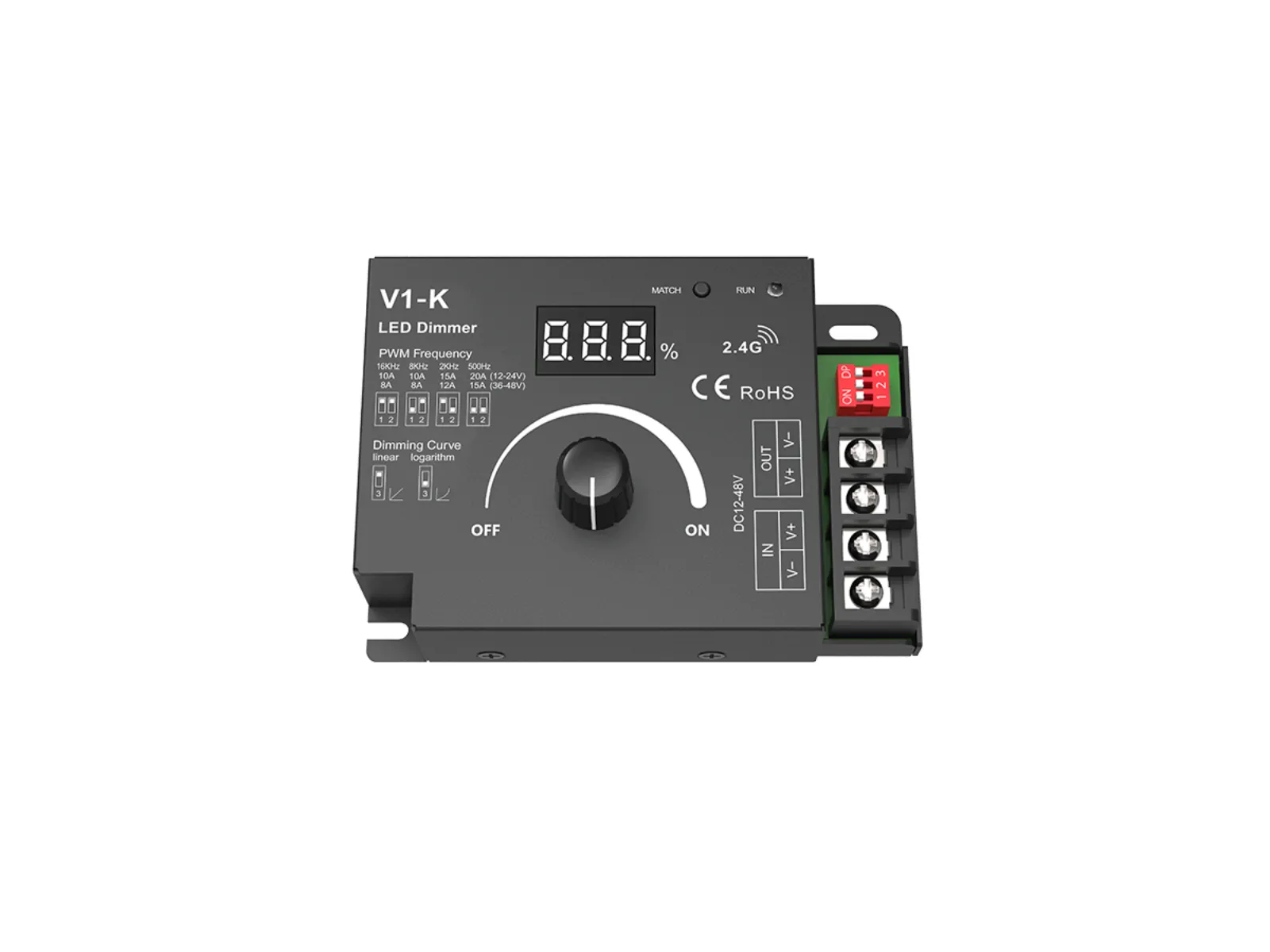

Nicht jede Beleuchtung braucht einen Bus, ein Gateway oder eine App, manchmal ist die beste Lichtsteuerung ein griffiger Drehknopf. Der V1-K aus der Kategorie LED Drehdimmer setzt genau darauf und kombiniert die denkbar einfachste Bedienung mit Leistungsdaten, die in dieser Geräteklasse selten sind: Ein Kanal dimmt einfarbige LED Streifen mit bis zu 20 A, und der weite Eingangsbereich von 12 bis 48 V DC deckt neben den üblichen 12V und 24V Systemen auch die zunehmend verbreiteten 48V Installationen ab. Am Knopf gedreht, regelt der Dimmer die Helligkeit stufenlos und flimmerfrei per PWM, deren Frequenz sich sogar in vier Stufen bis 16 kHz einstellen lässt. Das robuste schwarze Metallgehäuse mit 38 × 75 × 107 mm wird per Aufbaumontage im Schaltschrank, im Möbel oder in der Werkstatt verschraubt und über Schraubklemmen fest verdrahtet. Kein Pairing, keine Adresse, keine Software, anklemmen, drehen, Licht, und das mit einer Leistungsreserve, an der gewöhnliche Kompaktdimmer längst scheitern. 20 Ampere an einem Kanal – Leistung für die ganze Lichtfläche Mit bis zu 20 A stemmt der V1-K rund 240 W bei 12 V, satte 480 W bei 24 V und im 48V System sogar bis zu 960 W, alles an einem einzigen Kanal. Damit dimmt ein einziges Gerät Streckenlängen, für die sonst mehrere Dimmer oder Verstärker nötig wären: Vom hocheffizienten SMD LED-Streifen 12 mm mit 22 W/m laufen bei 24 V rund 18 Meter mit gesunder Reserve, bei sparsameren Bändern entsprechend deutlich mehr. Genau diese Reserve macht den Drehdimmer zum Arbeitstier für durchgehende Lichtlinien in der Werkstatt, über der Werkbank und in der Garagenbeleuchtung, wo viel helles, einfarbiges Licht gefragt ist und die Bedienung robust und unkompliziert bleiben soll. Auch im Ladenbau, in Regalanlagen und Technikräumen zahlt sich das Konzept aus, denn ein kräftiger Dimmer für die komplette Fläche ist schneller installiert, günstiger und übersichtlicher als eine Kette kleiner Einzelgeräte mit ihren Übergabepunkten. PWM-Frequenz einstellbar – bis 16 kHz für wirklich flimmerfreies Licht Ein Feature, das man sonst eher bei teurer Studiotechnik findet: Die PWM-Frequenz des V1-K lässt sich in vier Stufen auf 500 Hz, 2 kHz, 8 kHz oder 16 kHz einstellen. Für das bloße Auge dimmen alle Stufen ruhig, doch sobald eine Kamera ins Spiel kommt, wird der Unterschied sichtbar, denn niedrige PWM-Frequenzen erzeugen auf Videos und Smartphone-Aufnahmen die typischen dunklen Streifen und Pulsationen. Mit 16 kHz verschwindet dieser Effekt praktisch vollständig, das Licht bleibt auch in Zeitlupenaufnahmen sauber. Davon profitieren Content-Ecken und Streaming-Setups in der Gaming-Beleuchtung genauso wie Verkaufsflächen, auf denen Kunden ständig fotografieren, oder der Arbeitsplatz, an dem Produktfotos entstehen. Und auch wer einfach empfindlich auf niederfrequentes Licht reagiert, bekommt mit der höchsten Stufe die angenehmste Lösung. Die Wahl der Frequenz erfolgt direkt am Gerät, einmal passend eingestellt, bleibt sie dauerhaft erhalten. Drehregler und Funk – Bedienung ohne Umwege Die Stärke des Drehknopfs liegt in seiner Selbsterklärung: Rechts wird es heller, links dunkler, das versteht jeder Mitarbeiter, jeder Kunde und jeder Gast ohne Anleitung, und die eingestellte Helligkeit bleibt exakt dort stehen, wo der Knopf steht. Zusätzlich ist der V1-K funkfähig und lässt sich mit passenden 2,4-GHz-Sendern auch bequem aus der Distanz dimmen, praktisch, wenn das Gerät versteckt im Möbel oder Technikfach sitzt. Beide Wege funktionieren parallel, der Knopf vor Ort für den schnellen Zugriff, die Fernbedienung für den Komfort. Dank der Auto-Funktion nimmt der Dimmer nach dem Einschalten zuverlässig seinen Betrieb wieder auf, ohne dass jemand nachjustieren muss. Typische Einsatzorte sind Vitrinen und Regale in der Schrankbeleuchtung, die Ladentheke, der Messestand oder schlicht das Hobbyzimmer, überall dort, wo einfarbiges Licht gelegentlich angepasst, aber nicht ständig umprogrammiert werden soll. Anschluss, Netzteil und die 20-Ampere-Verkabelung Bei 20 A verdient die Verkabelung besondere Sorgfalt, denn so viel Strom verlangt ausreichende Leiterquerschnitte und kurze Wege zwischen Netzteil, Dimmer und Einspeisepunkt, sonst frisst der Spannungsfall die Helligkeit am Streifenende auf. Die Schraubklemmen des V1-K nehmen entsprechend kräftige Querschnitte auf, und bei langen Lichtlinien speist du den Streifen am besten an mehreren Punkten ein, die Planungsregeln dazu liefert der Ratgeber Lange LED Strecken realisieren. Das Netzteil wählst du nach der Summenleistung der Streifen plus 20 bis 30 Prozent Reserve, für den Vollausbau bei 24 V etwa das Mean Well HLG-480H-24A in bewährter Industriequalität, die Rechenwege zeigt der Ratgeber LED Netzteil berechnen. Wichtig für die Planung: Der V1-K ist ausschließlich für Konstantspannungs-LEDs gebaut, Konstantstrom-Module gehören nicht an seinen Ausgang. Schutzfunktionen gegen Kurzschluss, Überhitzung und Überlast sowie das wärmeableitende Metallgehäuse sichern den Dauerbetrieb ab, auch in unbeheizten Räumen von -30 °C bis +55 °C in trockener IP20-Umgebung. Du bist bei der Planung oder Auslegung deines Projekts unsicher? Wir unterstützen dich gern direkt per WhatsApp, ebenso erreichst du unser Team jederzeit per E-Mail oder Telefon.

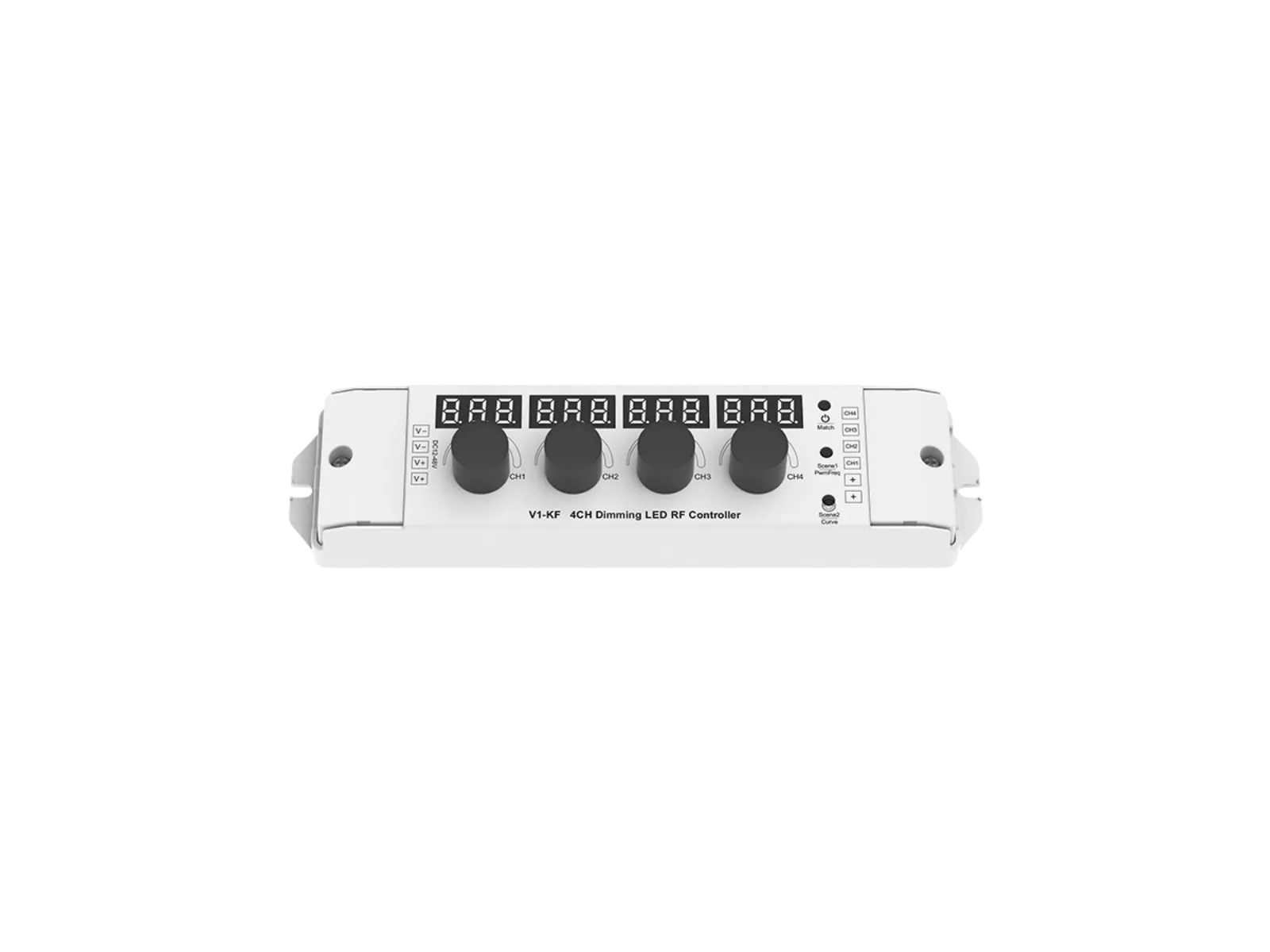

Vier Zonen, vier Knöpfe: Der V1-KF gibt jeder Lichtgruppe ihren eigenen Drehregler und macht die Helligkeitsverteilung einer kompletten Installation damit so anschaulich wie ein Mischpult. Kanal für Kanal drehst du die Vitrine, das Regal, den Sockel und das Bord exakt auf die Helligkeit, die zur Fläche passt, stufenlos, sofort sichtbar und ohne Fernbedienung, App oder Programmierung. Technisch steckt dahinter ein vollwertiger 4-Kanal Dimmer aus der Kategorie LED Drehdimmer mit bis zu 4 A je Kanal und einem weiten Eingangsbereich von 12 bis 48 V DC, der neben den üblichen 12V und 24V Installationen auch moderne 48V Systeme abdeckt. Das flache Gehäuse mit 38 × 50 × 190 mm wird per Aufbaumontage im Möbel, in der Blende oder im Technikfach verschraubt und über Schraubklemmen fest verdrahtet. Einmal eingestellt, bleibt jede Zone exakt dort stehen, wo ihr Knopf steht, verlässlicher kann Lichtsteuerung kaum sein. Vier Zonen unabhängig – die Helligkeitsbalance von Hand austariert Die eigentliche Stärke getrennter Kanäle zeigt sich beim Feinabgleich: Damit eine Einrichtung hochwertig wirkt, braucht die Vitrine mehr Licht als ihr Umfeld, das Regal weniger als die Warenpräsentation, und der Sockel nur einen dezenten Schimmer. Genau diese Balance drehst du am V1-KF Zone für Zone ein, bis das Gesamtbild stimmt, ein Abstimmungsprozess, der mit Reglern schlicht schneller geht als mit jeder App. Mit 4 A je Kanal, bei 24 V also rund 96 W pro Zone und 16 A in Summe, versorgt der Dimmer dabei auch großzügige Aufbauten. In der Ladenbeleuchtung übernimmt er Displays, Warenträger und Thekenblenden, im Möbelbau die klassische Kombination aus Innen- und Kantenlicht, etwa mit dem schmalen COB LED-Streifen 5 mm, dessen punktfreies Lichtbild in Vitrinen und Glasbodenkanten besonders edel wirkt. Vier Zonen, ein Gerät, eine Zuleitung, übersichtlicher lässt sich Mehrzonenlicht kaum aufbauen. Nicht nur einfarbig – CCT und Farben von Hand gemischt Die vier Kanäle lassen sich auch kombinieren, und daraus entstehen überraschend elegante Lösungen. Zwei Kanäle an einem CCT-Streifen ergeben ein manuelles Tunable White: Ein Regler führt Warmweiß, einer Kaltweiß, und aus dem Verhältnis der beiden mischst du jede Farbtemperatur dazwischen, vom gemütlichen Abendlicht bis zum klaren Arbeitsweiß, besonders homogen mit Bändern aus der Kategorie COB CCT LED Streifen. Welche Farbtemperatur wohin gehört, erklärt der Ratgeber Die richtige LED Lichtfarbe wählen. Drei Kanäle mischen einen RGB Streifen zu einer statischen Wunschfarbe, vier Kanäle bedienen RGBW, ideal überall dort, wo eine Farbe einmal eingestellt wird und dann dauerhaft steht, etwa im Messebau, wo das Standlicht exakt den CI-Farbton treffen soll und in der Messebeleuchtung morgens niemand erst eine App koppeln möchte. Aufdrehen, mischen, läuft, den ganzen Messetag lang. PWM einstellbar, Auto-Funktion und Schutzpaket Auch bei den Details denkt der V1-KF weiter, als man es von einem manuellen Dimmer erwartet. Die PWM-Frequenz lässt sich in vier Stufen auf 1, 2, 4 oder 8 kHz einstellen: Fürs Auge dimmen alle Stufen gleichmäßig, doch auf Fotos und Videos verhindern die höheren Frequenzen die typischen Flackerstreifen, was überall dort zählt, wo Kunden fotografieren oder Produktbilder entstehen, und auch empfindliche Augen empfinden hochfrequentes Licht als spürbar ruhiger. Die Auto-Funktion sorgt dafür, dass der Dimmer nach einem Stromausfall selbstständig wieder in seinen Betriebszustand zurückkehrt, die Regler stehen ja ohnehin noch richtig. Schutzfunktionen gegen Kurzschluss, Überhitzung und Überlast sichern den Dauerbetrieb ab, der Temperaturbereich von -30 °C bis +55 °C erlaubt auch unbeheizte Einbauorte in trockener IP20-Umgebung. Damit eignet sich der Dimmer ebenso für die Zonen der Küchenbeleuchtung, wo Arbeitslicht unter den Oberschränken, Sockellicht und Vitrinenbeleuchtung selten dieselbe Helligkeit brauchen. Netzteil, Verkabelung und der große Bruder Alle vier Zonen versorgt ein gemeinsames Netzteil, dimensioniert auf die Summenleistung der angeschlossenen Streifen plus 20 bis 30 Prozent Reserve, bei voll ausgelasteten Kanälen auf 24 V also ein Gerät der 300-Watt-Klasse wie das Mean Well HLG-240H-24A für die typische Teilauslastung, die Rechenwege liefert der Ratgeber LED Netzteil berechnen. Wichtig bei der Planung: Der V1-KF arbeitet ausschließlich mit Konstantspannungs-LEDs, Konstantstrom-Module gehören nicht an seine Ausgänge, und die Spannung von Netzteil und Streifen muss übereinstimmen. Wer statt vier getrennter Zonen eine einzige große Lichtfläche mit maximaler Leistung von Hand dimmen möchte, greift zum großen Bruder: Der V1-K 1-Kanal LED Dimmer stemmt bis zu 20 A an einem Kanal. Zusammen decken die beiden Drehdimmer damit beide Welten ab, die feine Mehrzonen-Abstimmung und die kraftvolle Einzelfläche. Du bist bei der Planung oder Auslegung deines Projekts unsicher? Wir unterstützen dich gern direkt per WhatsApp, ebenso erreichst du unser Team jederzeit per E-Mail oder Telefon.
