LED Dimmer 12V 24V DC – 1-Kanal Drehdimmer bis 30 A, Konstantspannung für leistungsstarke LED-Streifen

30 A Ausgangsleistung für große LED Installationen

Dieser 1-Kanal LED Dimmer mit Drehregler ist für Installationen ausgelegt, bei denen der kleine Dimmer an seine Grenzen stößt. Mit 30 A Ausgangsstrom versorgt er LED Streifen mit einer Gesamtleistung von bis zu 360 W an 12V oder bis zu 720 W an 24V. Das entspricht problemlos 15 Metern Streifen mit 15 W pro Meter an 24V oder mehreren parallel gespeisten Strecken an einem einzigen Dimmer. Typische Einsatzbereiche sind umlaufende Deckenvouten in großen Räumen, Ladenbeleuchtung mit langen Regalstrecken, Messestandbeleuchtung oder Fassadeninstallationen, bei denen viele Meter Streifen über einen Kanal laufen sollen.

Robustes Metallgehäuse mit Belüftung

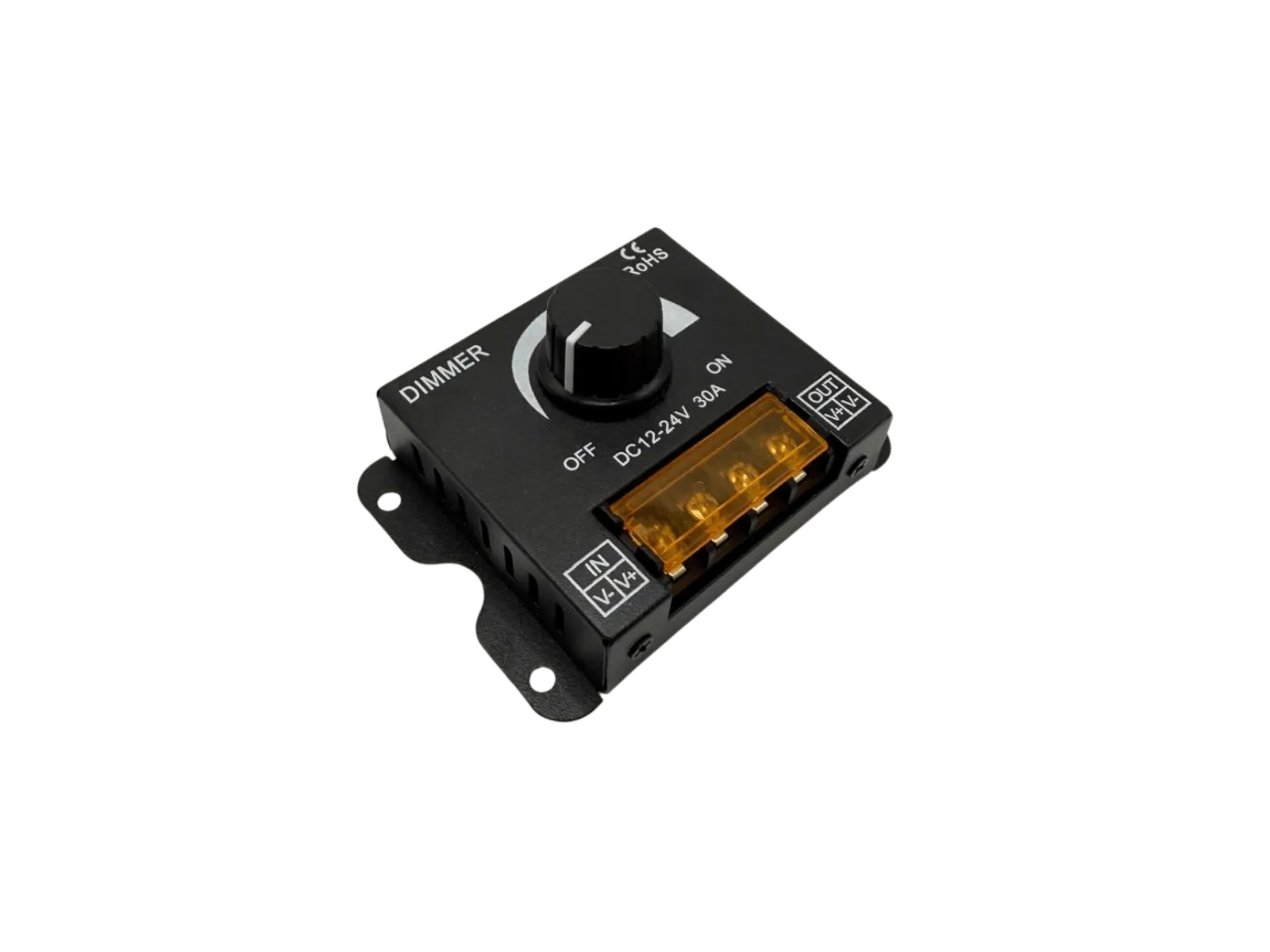

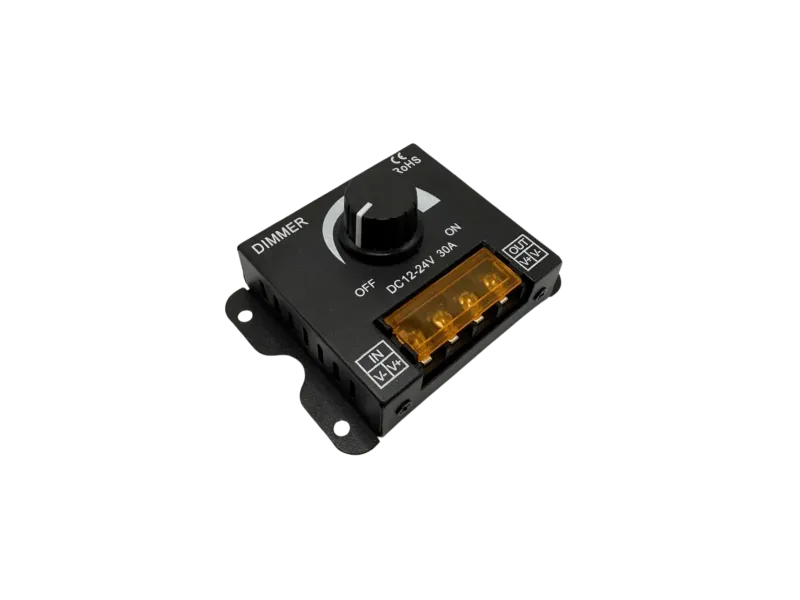

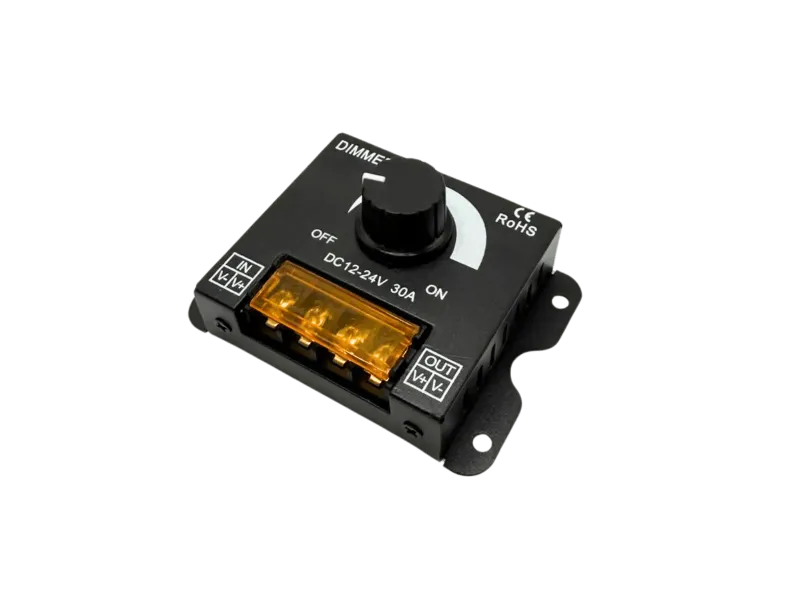

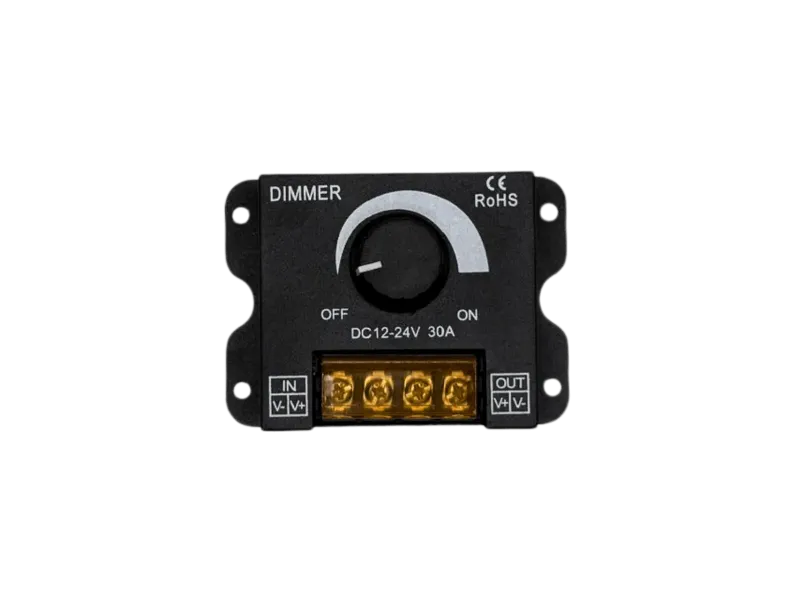

Das schwarze Metallgehäuse unterscheidet diesen Dimmer optisch und funktional von kleineren Kunststoffdimmern. Metall leitet die Abwärme, die bei 30 A Belastung entsteht, deutlich besser ab als Kunststoff und sorgt so für eine stabile Betriebstemperatur auch im Dauerbetrieb. Seitliche Belüftungsschlitze im Gehäuse unterstützen die Wärmeableitung zusätzlich. Vier Montagelaschen an den Ecken ermöglichen die Verschraubung auf jeder flachen Oberfläche: auf einer Montageplatte, an einer Schrankwand, in einem Schaltschrank oder auf einem Kabelkanal.

Anschluss über Schraubklemmen

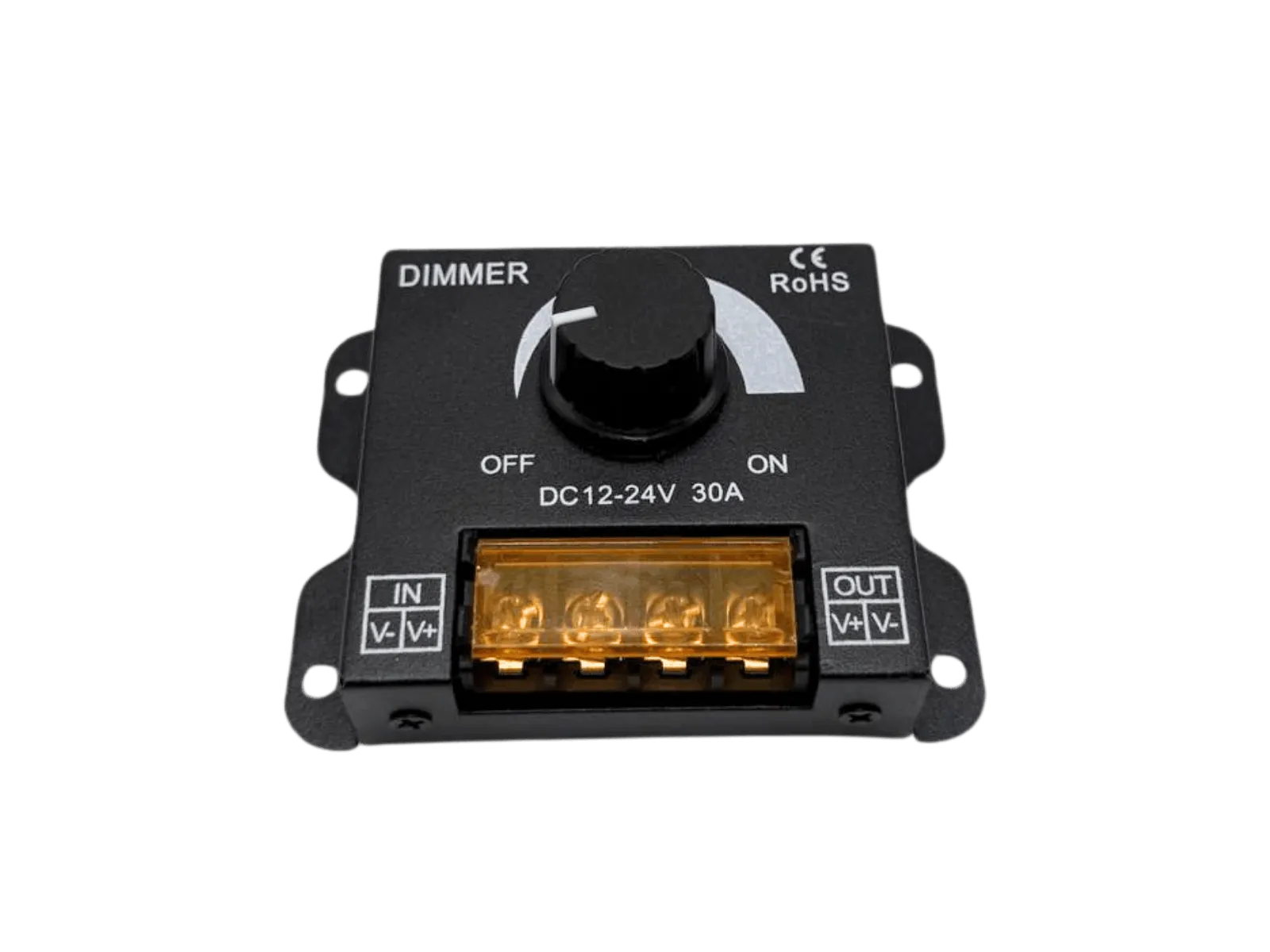

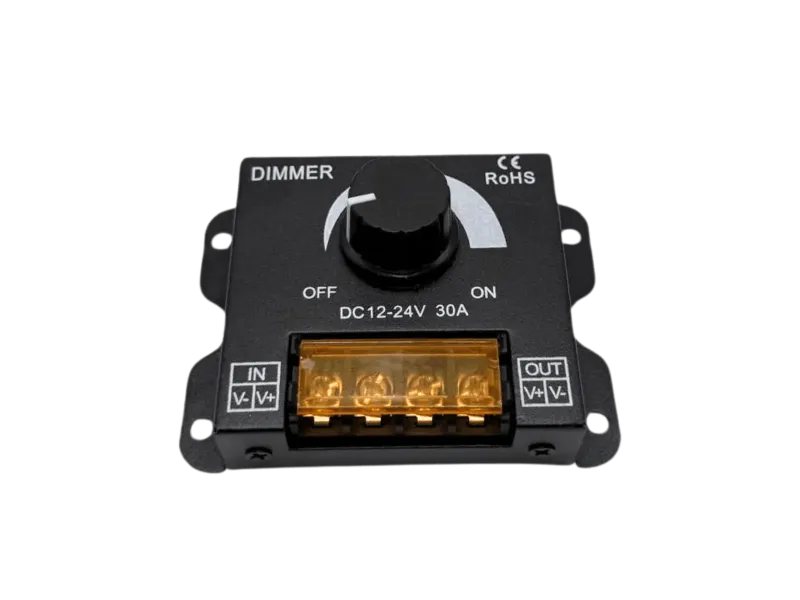

Die orangefarbene Schraubklemmenleiste an der Gehäuseunterseite bietet vier Anschlüsse: V- und V+ auf der Eingangsseite (IN) für das LED Netzteil, V+ und V- auf der Ausgangsseite (OUT) für den LED Streifen. Die Belegung ist auf beiden Seiten des Gehäuses aufgedruckt. Die Klemmen sind für die bei 30 A erforderlichen Leitungsquerschnitte dimensioniert und nehmen deutlich dickere Kabel auf als die kleineren Klemmen des 8 A Dimmers. Die Kabel und Anschlussleitungen sollten entsprechend dem tatsächlichen Strom dimensioniert werden.

Stufenloses Dimmen über den gesamten Bereich

Der schwarze Drehknopf auf der Gehäuseoberseite regelt die Helligkeit stufenlos von OFF bis ON. Die PWM Steuerung sorgt für eine gleichmäßige Dimmkurve ohne sichtbares Flackern, auch bei niedrigen Dimmpegeln. Der Dimmer arbeitet auf der Niederspannungsseite zwischen LED Netzteil und Streifen, nicht in der 230V Leitung.

Kompatible LED Streifen

Der Dimmer arbeitet mit allen einfarbigen LED Streifen an 12V oder 24V Konstantspannung: warmweiß, neutralweiß, kaltweiß und einfarbig farbig. Für CCT LED Streifen mit zwei Kanälen oder RGB Streifen mit drei oder mehr Kanälen ist ein Mehrkanalcontroller aus unserer LED Steuerung erforderlich.

Dimensionierung und Netzteil

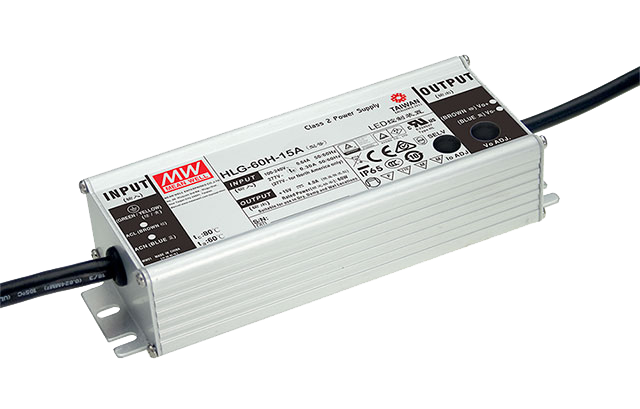

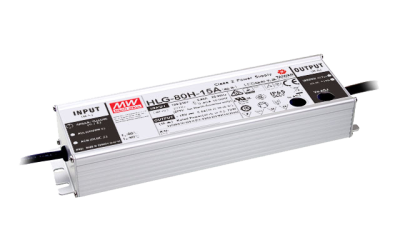

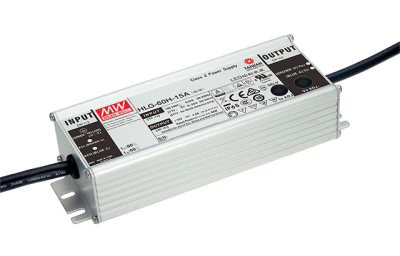

Die Leistung des angeschlossenen Streifens darf die maximale Belastbarkeit von 30 A nicht überschreiten. Das Netzteil muss ebenfalls für den gesamten Strom dimensioniert sein, mit mindestens 20 Prozent Leistungsreserve. Für große Installationen mit 720 W Last an 24V empfehlen wir ein leistungsstarkes Hutschienen Netzteil im Sicherungskasten als zentrale Versorgung.

Bei Fragen zur Dimensionierung oder Kompatibilität berät unser Fachteam dich gerne. Telefonisch, per E-Mail oder über WhatsApp.
