LED Streifen Verbinder 12mm RGBCCT SMD mit Kabel

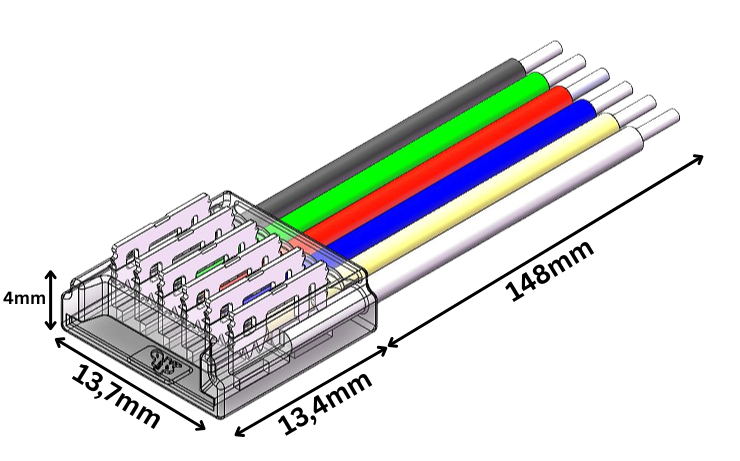

6-poliger Anschlussverbinder mit 15 cm Kabel für 12 mm SMD RGBCCT Streifen – Punktoptik plus durchstimmbares Weiß

Diese Ausführung deckt die SMD-Variante in RGBCCT ab: Statt einer durchgehenden Leuchtfläche reihen sich einzelne Punkte, in denen alle Farben und beide Weißtöne zusammensitzen. Sechs Kontakte führen Rot, Grün, Blau sowie Warm- und Kaltweiß getrennt heraus, sodass sich das Weiß von gemütlich bis tageslichtkühl regeln lässt. Das 15-cm-Kabel ist bereits angeschlagen; Streifen einschieben, mit der Zange andrücken, fertig. Passend ist er für 12-mm-SMD-RGBCCT-Bänder mit sechs Leiterbahnen, etwa den RGBCCT Streifen mit 60 LEDs/m. Den Pluspol bildet Schwarz, es folgen Rot, Grün und Blau, dann Gelb als Warmweiß und Weiß als Kaltweiß. Reicht das Band nicht, verlängert das 6-polige RGBCCT Flachbandkabel die Strecke am offenen Ende.

RGBCCT über fünf Kanäle steuern

Voll ausgereizt wird der Streifen nur mit einem fünfkanaligen RGBCCT-Controller, der Rot, Grün, Blau plus die beiden Weißtöne einzeln ansteuert. Ein RGBW-Controller deckt nur vier Kanäle ab und kann die Farbtemperatur nicht verschieben. Solche Geräte stehen in der passenden LED Steuerung bereit. Den Strom liefert ein großzügig gewähltes 24V LED Netzteil. Wer die Anschlussleitung selbst bestimmt, nimmt die konfigurierbare Ausführung ohne Kabel. In der Garagenbeleuchtung schafft kaltes Weiß klare Sicht an der Werkbank, Farbe markiert Zonen. In der Kellerbeleuchtung hebt neutrales Weiß Lager und Technik hervor. Im Esszimmer holt warmes Weiß den Tisch hervor, Farbe stimmt den Abend ab.

Punkte trennen und lötfrei klemmen

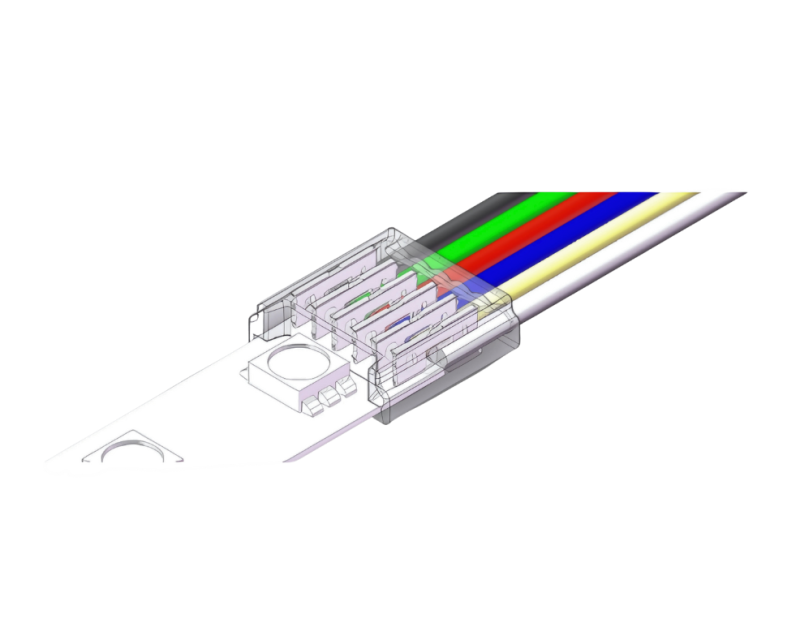

Ganz ohne Lötzinn geht der Anschluss. Schneiden Sie das Band nur an den Trennstellen zwischen den Punkten und schieben es bis zum Anschlag in die Klemme. Die Zange drückt die sechs Kontakte in einem Zug auf die Pads. Kontrollieren Sie dabei, dass die beiden Weißadern nicht mit einer Farbe vertauscht werden. Zwei Streifen ohne Zwischenraum verbindet der Strip-zu-Strip Verbinder für SMD RGBCCT. Soll ein Abstand bleiben, kommt die Ausführung mit 15-cm-Verbindungskabel zum Einsatz. Wo sich Leitungen verzweigen, springen Klemmen und Verbindungsclips ein. Schutz und Kühlung übernimmt das LED Aluprofil. Schritt für Schritt führt unser Ratgeber durch die Montage.

Belastbarkeit und sechs Pole

Pro Verbinder fließen höchstens 4 A, gemeinsam über alle sechs Adern. Wie viel Streifen möglich ist, sagt die Leistung pro Meter: durch die Spannung teilen und unter 4 A bleiben. Am Eingang sind 5, 12 oder 24 V Gleichspannung erlaubt. An der Sechs-Pol-Belegung führt kein Weg vorbei; fünfpolige RGBW- und vierpolige RGB-Bänder passen nicht. Wegen IP20 gehört der Verbinder in den trockenen Innenraum. Das gesamte RGBCCT-Programm steht in der Kategorie RGBCCT LED Streifen. Bei indirekter Beleuchtung mischt die Voute Farbe und passendes Weiß in einem Zug. In der Ladenbeleuchtung trennt sauberes Weiß die Ware, Farbe lenkt den Blick. Wissen Sie nicht sicher, ob Ihr Streifen SMD-RGBCCT mit sechs Polen ist, schreiben Sie uns über WhatsApp.

Downloads "LED Anschlussverbinder – 6-polig, 12 mm, mit 15 cm Kabel, lötfrei für RGBCCT SMD LED Streifen"

Download Produktdatenblatt 22809 DE

Abmessungen:	22380
Adapter-TYP:	Anschlussverbinder
Anwendung :	Streifen an Kabel Verinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGBCCT Streifen 12mm
LED-TYP:	RGBCCT
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	12mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Beide bieten RGB plus einstellbares Weiß über zwei Kanäle. Der SMD-Streifen setzt das Licht aus einzelnen Punkten zusammen, die aus der Nähe sichtbar bleiben, dafür ist er oft günstiger. Die COB-Version leuchtet als durchgehende Linie ohne Punkte. Für die Verbindung spielt das keine Rolle: Beide nutzen sechs Kontakte auf 12 mm, dieser Verbinder passt zur SMD-Ausführung.

Er ist für 12 mm breite SMD-RGBCCT-Streifen mit sechs Kontakten ausgelegt. Wichtig sind die Breite von genau 12 mm und sechs Pads in der Reihe R, G, B, Warmweiß, Kaltweiß und Plus. Schmalere Streifen oder solche mit weniger Polen passen nicht in das Klemmsystem. Im Zweifel hilft ein Blick auf die Pad-Beschriftung des Streifens.

Nein. Ein RGBW-Controller steuert nur vier Kanäle und kennt damit lediglich ein festes Weiß. Für RGBCCT brauchen Sie ein Gerät mit fünf Kanälen, das Warm- und Kaltweiß getrennt regelt und so jede Weißtemperatur mischt. Solche Controller gibt es als Funk-, Wand- oder App-Variante. Passende Modelle finden Sie unter LED Funksteuerung.

Die Grenze liegt bei 4 A pro Verbinder. Teilen Sie die Wattzahl pro Meter durch die Spannung, dann sehen Sie den Strom je Meter und damit die mögliche Länge. SMD-RGBCCT-Bänder brauchen über fünf Kanäle einiges an Strom, deshalb empfiehlt sich eine beidseitige Einspeisung bei längeren Strecken. Fachbegriffe wie Spannungsfall erklärt unser Glossar.

Ja, neben 24 V funktionieren auch 5 V und 12 V; der Bereich reicht von DC 5 bis 24 V. Für das Klemmteil ist die Spannung zweitrangig, entscheidend bleiben die 12-mm-Breite und die sechs Pole. Auch unsere 12V LED Streifen lassen sich anschließen, solange sie 12 mm breit und sechspolig in RGBCCT ausgeführt sind.

Nein, er ist für eine einmalige Montage ausgelegt. Die Metallzinken durchdringen beim Andrücken die Leiterbahnen; löst man die Klemme, sitzen sie beim zweiten Mal nicht mehr zuverlässig. Planen Sie die Schnittpunkte aus diesem Grund schon vor dem Anschluss genau. Wer häufig umbaut oder Strecken ändert, fährt mit wieder lösbaren Steckverbindern deutlich besser.

RGBW kommt mit fünf Kontakten und einem einzigen Weiß aus, RGBCCT braucht sechs Kontakte für Warm- und Kaltweiß. Stecken Sie einen RGBW-Streifen in diesen Verbinder, bleibt ein Kontakt unbelegt und das zweite Weiß fehlt der Steuerung. Nehmen Sie deshalb immer den Verbinder mit der richtigen Polzahl. Eine Übersicht aller Typen finden Sie unter LED Anschlussverbinder.
