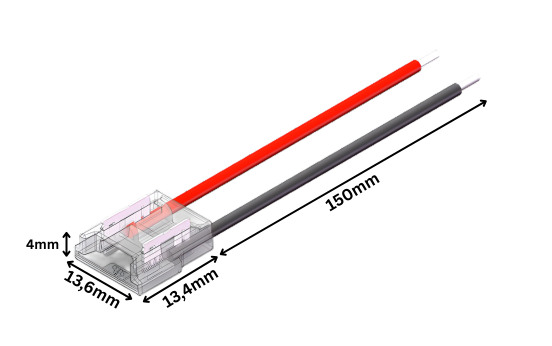

LED Anschlussverbinder – 2-polig, 12 mm, mit 15 cm Kabel, lötfrei für einfarbige COB & SMD LED Streifen

Bei dieser Ausführung sitzt das 15-cm-Kabel bereits fest am Verbinder – einschieben, andrücken, fertig. Gedacht ist er für 12-mm-Streifen, also die breitere Bauform, auf der meist die leistungsstärkeren einfarbigen Bänder sitzen. Dabei spielt es keine Rolle, ob COB oder SMD: Beide passen, solange die Leiterbahn 12 mm misst und zwei Kontakte trägt. Wie viel Leistung dort möglich ist, zeigen etwa die ultraeffizienten 12-mm-Streifen mit 22 W/m. Das mitgelieferte Kabel ist 22 AWG stark; reicht die Länge einmal nicht, verlängern Sie mit Flachbandkabel für einfarbige LEDs. Bis zu 6 A trägt der Verbinder – genug Reserve für die kräftigeren 12-mm-Bänder. So entsteht eine saubere Verbindung ganz ohne Lötkolben.

Steckfertig anschließen

Weil das Kabel schon dran ist, entfällt jedes Konfektionieren. Sie führen das freie Leitungsende dorthin, wo der Strom herkommt, und sind in Minuten fertig. Versorgt wird der Streifen über ein passend ausgelegtes 24V LED Netzteil. Soll sich die Helligkeit regeln lassen, sitzt dazwischen eine LED Steuerung. Wer die Leitung lieber selbst bestimmt, greift zur frei konfigurierbaren Ausführung ohne Kabel. Hinter einer Couch in der Wohnzimmerbeleuchtung verschwindet die Litze sauber im Profil. In der Voutenbeleuchtung läuft sie unsichtbar in der Schattenfuge. Und im Verkaufsraum sorgt die Ladenbeleuchtung für gleichmäßiges Licht über die ganze Regalkante.

Einschieben und andrücken

Gelötet wird nicht. Trennen Sie den Streifen an einer Schnittmarke gerade ab und schieben ihn bis zum Anschlag in die Klemme. Ein kurzer Druck mit der Zange treibt die Kontakte durch die Leiterbahn, und die Verbindung hält. Achten Sie auf die Farbcodierung – Rot an Plus, Schwarz an Minus –, damit die Laufrichtung stimmt. Sollen zwei Streifen direkt aneinanderstoßen, übernimmt das der Strip-zu-Strip Verbinder 12 mm. An Sammelpunkten greifen Sie zu Klemmen und Verbindungsclips. Geschützt liegt der Streifen erst im LED Aluprofil, das zugleich die Wärme abführt. Jeden Schritt zeigt unser Ratgeber im Detail.

Stromreserve und Einsatzgrenzen

Elektrisch sind bis zu 6 A erlaubt – mehr als bei den schmalen Bändern, was zu den hellen 12-mm-Streifen passt. Wie viel Streifen daran laufen darf, ergibt sich aus dessen Leistung: Wattzahl durch Spannung, und das Ergebnis bleibt unter 6 A. Der Bereich DC 5 bis 24 V deckt 12-V- wie 24-V-Aufbauten ab, COB wie SMD. Mit IP20 gehört der Verbinder in trockene Innenräume, nicht ins Bad oder nach draußen. Sauber fixiert wird der Streifen mit dem 12-mm-Montageklebeband. Zum geraden Kürzen gehört passendes Werkzeug dazu. Über einer Theke in der Gastronomiebeleuchtung zieht sich so eine durchgehende Lichtlinie. Auf dem Stand in der Messebeleuchtung bleibt die Technik unsichtbar. Sind Sie bei Streifenbreite oder Last unsicher, schreiben Sie uns kurz über WhatsApp.
