Snappy SNP-320 LED Netzteil 12V 260W IP20

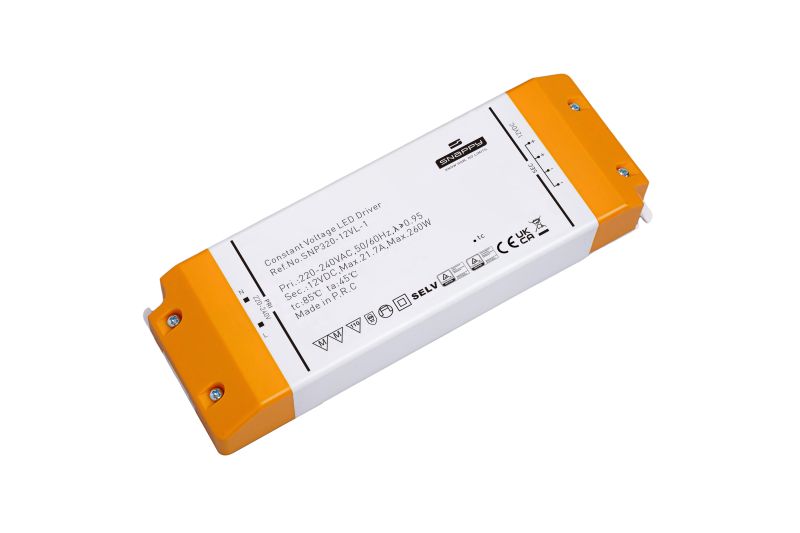

Snappy SNP-320-12VL-1 12V Konstantspannungs-Netzteil für LED Streifen – 260 W, 21,7 A, IP20, geprüfte Sicherheit

Das Snappy SNP-320-12VL-1 ist ein 12V Konstantspannungs-Netzteil mit 260 Watt Dauerleistung für den Betrieb von LED Streifen und Modulen. Bei 12 Volt liefert es bis zu 21,7 Ampere und versorgt damit mehrere Rollen einfarbiger oder farbiger Bänder an einem einzigen Gerät. Die konstante Ausgangsspannung sorgt für ein flackerfreies, gleichmäßiges Licht und schützt die LEDs vor Spannungsspitzen. Mit Schutzart IP20 ist das Gehäuse aus Kunststoff für trockene Innenräume gedacht, etwa im Schaltschrank, in Möbeln oder hinter einer Blende. Ein Leistungsfaktor von 0.9 sowie die Prüfzeichen TÜV und SELV stehen für saubere Netzrückwirkung und geprüfte Sicherheit. Welche Bänder an 12 Volt laufen, zeigt die Kategorie 12V LED Streifen.

Richtige Auslegung mit Reserve

Damit das Netzteil lange zuverlässig arbeitet, sollten Sie es nicht bis an die Grenze belasten. Rechnen Sie die Wattzahl pro Meter mit der verbauten Länge zusammen und planen Sie rund 20 Prozent Reserve ein, sodass das Gerät im Alltag bei etwa 80 Prozent Auslastung läuft. Mit 260 Watt deckt das SNP-320-12VL-1 auch größere Projekte ab, bei kleineren Installationen finden Sie schwächere Geräte in der Kategorie 12V LED Netzteile. Beachten Sie bei 12 Volt zusätzlich den Spannungsfall auf längeren Strecken, denn hier fällt er stärker ins Gewicht als bei 24 Volt. Wie Sie lange Bänder sauber nachspeisen, erklärt der Ratgeber LED Streifen neu einspeisen.

Konstantspannung, Prüfzeichen und Wärme

Als Konstantspannungs-Netzteil hält das Gerät die 12 Volt stabil, während sich der Strom automatisch an den angeschlossenen Verbrauch anpasst. Das ist die richtige Bauart für gängige LED Streifen, die intern über eigene Vorwiderstände geregelt werden. Umfangreiche Schutzfunktionen gegen Kurzschluss, Leerlauf, Überhitzung, Überlast und Überspannung sichern die Installation zusätzlich ab. Die Prüfzeichen TÜV und SELV belegen, dass Aufbau und Ausgangsspannung den einschlägigen Sicherheitsnormen entsprechen. Mit einer Lebensdauer von bis zu 50.000 Stunden und fünf Jahren Garantie ist das Netzteil auf Dauerbetrieb ausgelegt. Da die LEDs selbst Wärme abgeben, empfiehlt sich streifenseitig ein LED Aluprofil, das die Wärme ableitet und die Lebensdauer verlängert.

Steuerung, Anschluss und Beratung

Das SNP-320-12VL-1 ist selbst nicht dimmbar und liefert konstant volle Spannung. Die Helligkeit regeln Sie deshalb über eine passende Steuerung, die zwischen Netzteil und Streifen sitzt und frei wählbar per Funk, DMX, DALI oder KNX arbeitet. Einen Überblick über alle Geräte gibt die Kategorie LED Steuerung. Der Anschluss erfolgt über Schraubklemmen, den Eingang verdrahten Sie mit 220 bis 240 Volt Netzspannung, weshalb die Installation in fachkundige Hände gehört. Passende Zuleitungen und Adapter finden Sie unter Anschlusskabel für LED Netzteile. Bei Fragen zur Auslegung, Steuerung oder Verkabelung helfen wir Ihnen gerne schnell per WhatsApp weiter. Ebenso erreichen Sie uns jederzeit per E-Mail oder Telefon.

Downloads "Snappy SNP-320-12VL-1 LED Netzteil 12V – 260 W, 21,7 A, Konstantspannung, IP20 & TÜV für 12V LED Streifen"

Download SNP320-VL-1 EN

Abmessungen:	35x77,5x215 mm
Ausgangsspannung :	12V DC
Ausgangsstrom:	21,7A
Dimmbar:	Nein
Eingangsspannung:	220-240V AC
Garantiezeit:	5 Jahre
Gewicht:	0,1 kg, 0,4 kg
Klemmen:	Schraubklemmen
Lebensdauer:	50.000 h
Leistung:	260W
Material:	Kunststoff
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Leerlauf, Überhitzung, Überlast, Überspannung
Steuerungsart:	Frei wählbar (Funk, DMX, DALI, KNX ect.)
Zertifikate:	CE, MM, RoHS, SELV, TÜV, UKCA

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Sie brauchen ein Netzteil, dessen Spannung exakt zum Streifen passt, hier also 12 Volt, und dessen Leistung über dem Gesamtverbrauch aller Bänder liegt. Rechnen Sie die Watt pro Meter mal die verbaute Länge und geben etwa 20 Prozent Reserve dazu. Das Snappy SNP-320-12VL-1 liefert 260 Watt und deckt damit auch größere 12 Volt Installationen zuverlässig ab.

Das hängt vom Verbrauch des Streifens ab. Bei einem Band mit 10 Watt pro Meter reichen 260 Watt für rund 21 bis 22 Meter, wenn Sie 20 Prozent Reserve einplanen. Zieht der Streifen 14 Watt pro Meter, sind es etwa 15 Meter. Teilen Sie die 260 Watt einfach durch den Verbrauch pro Meter und ziehen die Reserve ab, dann haben Sie den Richtwert.

Ja, solange die Summe aller angeschlossenen Streifen die 260 Watt nicht überschreitet. Mehrere kürzere Abschnitte werden dazu parallel an den Ausgang geführt, jeder Strang bekommt idealerweise seine eigene Zuleitung. Achten Sie darauf, dass alle Bänder mit 12 Volt arbeiten, damit Spannung und Netzteil zusammenpassen. So verteilen Sie die Last sauber auf ein einziges Gerät.

Ja, aber nicht am Netzteil selbst. Das SNP-320-12VL-1 liefert konstant 12 Volt, die Helligkeit regeln Sie über einen Controller oder Dimmer, der hinter dem Netzteil zwischen Versorgung und Streifen sitzt. Für den einfachen Einstieg eignet sich eine kabellose Lösung aus der Kategorie LED Funksteuerung 2,4GHz per Fernbedienung oder App.

Ja. Da die Dimmung über eine nachgeschaltete Steuerung läuft, ist das Netzteil frei mit professionellen Protokollen kombinierbar. Für Bühnen, Mehrzonen- oder Objektinstallationen eignet sich zum Beispiel ein Gerät aus der Kategorie DMX Controller 12-48V DC. Ebenso lassen sich DALI- oder KNX-Systeme nutzen, sofern der Controller zur 12 Volt Spannung des Streifens passt.

Nein. Die Spannung von Netzteil und Streifen muss immer übereinstimmen. Ein 12 Volt Netzteil betreibt ausschließlich 12 Volt Streifen, ein 24 Volt Band würde damit nur schwach oder gar nicht leuchten. Prüfen Sie vor dem Kauf die Betriebsspannung Ihres Streifens und wählen das Netzteil genau dazu passend aus, dann arbeitet die Installation zuverlässig.

Das liegt meist am Spannungsfall auf langen Strecken, der bei 12 Volt stärker ausfällt als bei 24 Volt. Über die Länge sinkt die Spannung, sodass das Bandende weniger Strom bekommt und dunkler wirkt. Abhilfe schafft eine zusätzliche Einspeisung, bei der Sie den Strom an einer weiteren Stelle direkt vom Netzteil zuführen, statt alles nur an einem Ende einzuspeisen.

Konstantspannung bedeutet, dass die Ausgangsspannung fest bei 12 Volt bleibt, während sich der Strom automatisch an die angeschlossene Last anpasst. Genau diese Bauart brauchen gängige LED Streifen, die intern über eigene Vorwiderstände geregelt werden, ein Konstantstrom-Netzteil wäre hier falsch. Weitere Fachbegriffe rund um LED Technik erklärt unser Glossar verständlich.

TÜV steht für eine unabhängige Sicherheitsprüfung, SELV für eine sichere Schutzkleinspannung am Ausgang, die eine Berührung ungefährlich macht. Der Leistungsfaktor PFC von 0.9 beschreibt, wie sauber das Netzteil das Stromnetz belastet, ein höherer Wert ist dabei besser. Zusammen stehen diese Angaben für ein geprüftes, netzfreundliches und auf Dauerbetrieb ausgelegtes Gerät.

Mit Schutzart IP20 gehört das Gerät in trockene Innenräume, nicht in Bad, Feuchtraum oder Außenbereich. Sorgen Sie für etwas Luft rund um das Gehäuse, damit die Abwärme entweichen kann, eine aktive Kühlung ist nicht nötig. Für die Montage im Schaltschrank auf der DIN-Schiene finden Sie eigene Bauformen in der Kategorie Hutschienen LED Netzteile.
