Snappy SP36 LED Netzteil 24V 36W Triac dimmbar

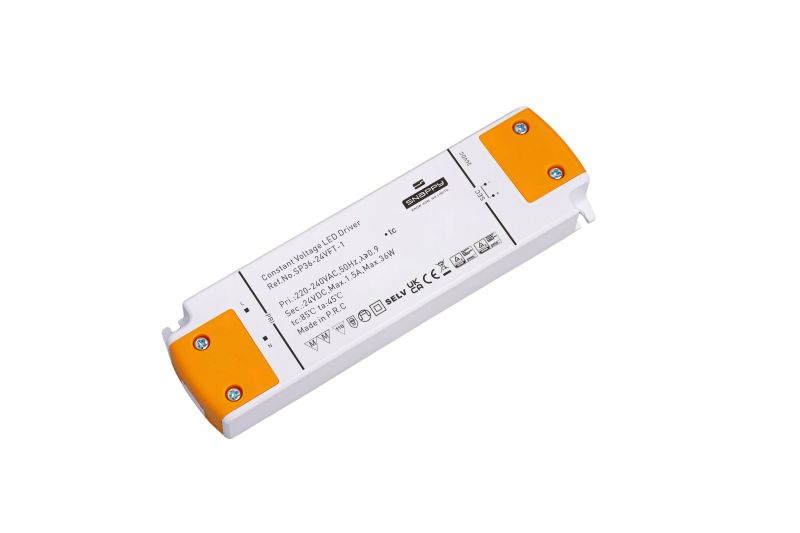

Snappy SP36-24VFT-1 LED Netzteil – kompakte 36 Watt Triac-dimmbar für kurze LED Streifen am Wanddimmer

Das Snappy SP36-24VFT-1 ist das kleinste Triac-dimmbare 24V LED Netzteil der Snappy Reihe: 36 Watt in einem besonders flachen Gehäuse, dimmbar über einen gewöhnlichen 230V Wanddimmer. Mit nur 18 Millimetern Höhe passt es dorthin, wo größere Dimmnetzteile keinen Platz mehr finden, etwa in schmale Möbel oder flache Deckenkonstruktionen. Der Dimmer sitzt netzseitig vor dem Gerät und regelt die Helligkeit per Phasenanschnitt oder Phasenabschnitt, ganz ohne separaten Controller. Ein integrierter Blitzschutz bis 1 kV fängt Spannungsspitzen aus dem Hausnetz ab. Fünf Jahre Garantie, CE-Konformität und ein voller Satz Schutzfunktionen machen das SP36-24VFT-1 zur einfachen Dimmlösung für einzelne, einfarbige 24V Lichtakzente im Innenraum.

Kleine Lichtakzente über den Wanddimmer regeln

Bei 36 Watt lohnt sich die Rechnung besonders, weil die Reserve knapper ist. Nehmen Sie die Wattzahl pro Meter Ihrer LED Streifen 24V mal die Länge und lassen Sie rund 20 Prozent Puffer. Den Rechenweg zeigt der Ratgeber LED Netzteil berechnen. Für die Bedienung genügt ein einfacher Dimmer aus der Kategorie LED Triac-Dimmer & Steuerung, der Phasenanschnitt oder Phasenabschnitt beherrscht. Typisch sind einzelne, dimmbare Akzente wie eine beleuchtete Schrankbeleuchtung. Ebenso eignet sich eine sanft absenkbare Lichtlinie im Kinderzimmer als Nachtlicht. Weil bei so kleinen Leistungen jeder Meter zählt, notieren Sie die berechnete Last am besten direkt am Einbauort für spätere Erweiterungen. Ob Ihr Band besser mit 12 oder 24 Volt läuft, klärt der Vergleich LED Streifen mit 12V oder 24V.

Passende Streifen und der Dimmbereich in der Praxis

Der Ausgang ist einfarbig und regelt allein die Helligkeit. Am besten eignen sich kurze weiße einfarbige LED Streifen in ruhiger Lumenklasse. Ebenso gut passen COB LED Streifen, die dank durchgehender Leuchtfläche auch gedimmt gleichmäßig wirken. Der Dimmbereich reicht von etwa 20 bis 90 Prozent, das SP36-24VFT-1 dimmt also nicht ganz so tief wie die größeren Modelle der Reihe, deckt den angenehmen Wohnbereich aber sicher ab. Ein klassischer Einsatz ist eine dimmbare Treppenbeleuchtung, die sich abends absenken lässt. Ebenso passt eine stimmungsvolle Beleuchtung im Hobbyraum. Auch bei kurzen Bändern empfehlen wir die Montage in einem LED Aluprofil, das für einen sauberen Abschluss sorgt und die Wärme aus dem Streifen führt. Gerade in geschlossenen Möbeln verlängert die Kühlung durch das Profil die Lebensdauer des Bandes spürbar.

Anschluss, Sicherheit und die nächstgrößere Stufe

Angeschlossen wird beidseitig über Schraubklemmen, netzseitig zweiadrig hinter dem Dimmer und ausgangsseitig auf 24 Volt. Als schutzisoliertes Gerät der Klasse II kommt das SP36-24VFT-1 ohne Schutzleiter aus, der 230V Anschluss samt Dimmer gehört bei fester Installation dennoch zur Elektrofachkraft. Die kurzen Leitungen zum Streifen finden Sie in der Kategorie LED Kabel & Verbinder. Schutzschaltungen gegen Kurzschluss, Überlast, Überspannung und Leerlauf mit automatischer Wiederkehr sichern den Betrieb. Reicht die Leistung nicht, folgt in der Reihe das SP75-24VLT mit 75 Watt. Etwas größer ist das SP100-24VLT mit 100 Watt. Einen Überblick über sämtliche dimmbaren Leistungsstufen gibt die Kategorie Triac dimmbare LED Netzteile. Zur Wahl des richtigen kleinen Dimmers schreiben Sie uns einfach per WhatsApp. Auch per E-Mail oder Telefon helfen wir Ihnen bei der Auswahl weiter.

Downloads "Snappy SP36-24VFT-1 LED Netzteil 24V – 36 W, Triac dimmbar, IP20, für 24V LED Streifen"

Abmessungen:	18,3x45,8x158 mm
Ausgangsspannung :	24V DC
Ausgangsstrom:	0,5-1,5A
Dimmbar:	Ja
Eingangsspannung:	220-240V AC
Garantiezeit:	5 Jahre
Gewicht:	0,1 kg
Klemmen:	Schraubklemmen
Lebensdauer:	30.000 h
Leistung:	12-36W
Material:	Kunststoff
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Leerlauf, Überhitzung, Überlast, Überspannung
Steuerungsart:	Triac dimmbar
Steuerungsmethode:	Phasenanschnitt- und Phasenabschnitt
Steuerungstyp:	einfarbig
Zertifikate:	CE, MM, RoHS, SELV, TÜV, UKCA

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Rechnen Sie mit rund 20 Prozent Reserve, dann bleiben von den 36 Watt etwa 29 Watt nutzbar. Ein sparsames Band mit 8 Watt pro Meter kommt so auf gut drei Meter, ein helleres mit 12 Watt auf etwa zweieinhalb Meter. Für einzelne Akzente, kurze Vitrinen oder ein Regal ist diese kompakte Stufe damit genau richtig.

Der Dimmbereich reicht von etwa 20 bis 90 Prozent. Ganz dunkel oder auf volle Nennleistung wird es also nicht, für gemütlich abgesenktes Licht im Wohnbereich genügt das aber gut. Die größeren Modelle der Reihe dimmen mit 10 bis 100 Prozent etwas weiter. Wie tief es praktisch wird, hängt zusätzlich vom verwendeten Dimmer und vom Streifen ab.

Passend ist ein 230-Volt-Dimmer, der für elektronische Lasten oder LED freigegeben ist, egal ob Phasenanschnitt oder Phasenabschnitt. Achten Sie darauf, dass die geringe Leistung von bis zu 36 Watt noch im Regelbereich des Dimmers liegt, denn manche Dimmer verlangen eine Mindestlast. Im Zweifel testen Sie die Kombination vor der Endmontage. Geeignete Modelle finden Sie unter LED Drehdimmer.

Nur wenn Sie über einen Wanddimmer dimmen möchten, ist das SP36-24VFT-1 die richtige Wahl, denn es ist eigens dafür gebaut. Ein gewöhnliches Netzteil verträgt den Dimmer nicht und würde brummen oder abschalten. Wollen Sie lieber per Funk oder App regeln, kombinieren Sie ein Standardgerät aus den 24V LED Netzteile mit einem Controller.

Mit nur 18 Millimetern Höhe und rund 158 Millimetern Länge gehört es zu den flachsten dimmbaren Netzteilen. Diese schlanke Bauform ist sein eigentlicher Vorteil: Es passt in schmale Möbelkorpusse, hinter flache Blenden oder in enge Deckenhohlräume, wo ein größeres Dimmnetzteil nicht mehr unterkommt. So bleibt die Technik unsichtbar und nur das Licht wirkt.

Führen Sie die abisolierten Aderenden in die 24-Volt-Ausgangsklemmen, Plus an Plus und Minus an Minus, und ziehen Sie die Schrauben fest. Netzseitig erfolgt der Anschluss zweiadrig hinter dem Dimmer. Prüfen Sie den festen Sitz jeder Ader, lose Kontakte sind die häufigste Störungsquelle. Passende Leitungen finden Sie unter Anschlusskabel für LED Netzteile.

Nein, das Gerät ist schutzisoliert nach Klasse II und benötigt keinen Schutzleiter. Verdrahtet wird es zweiadrig direkt hinter dem Dimmer. Da hier trotzdem 230 Volt anliegen und ein Dimmer eingebunden wird, gehört die feste Installation in die Hände einer Elektrofachkraft. Ein integrierter Blitzschutz bis 1 kV fängt zusätzlich Spannungsspitzen aus dem Netz ab.

Nein, mit Schutzart IP20 gehört es nur in trockene Innenräume und ist nicht gegen Feuchtigkeit geschützt. In Bad, Feuchträumen oder außen setzen Sie es an eine trockene, geschützte Stelle, während der Streifen selbst eine höhere Schutzart tragen darf. Zulässig sind Umgebungstemperaturen zwischen minus 20 und plus 45 Grad. Eine Erklärung der Schutzarten liefert Ihnen das Glossar.
