Snappy SS100 LED Netzteil 12V 100W IP20

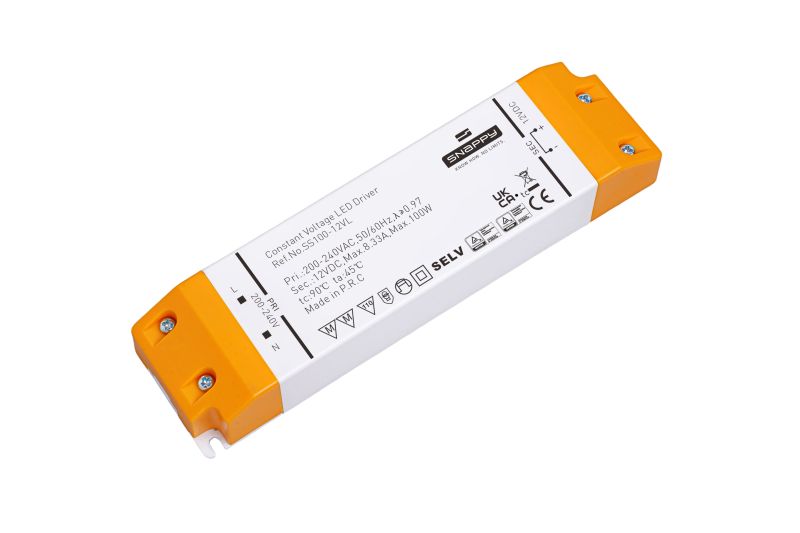

Snappy SS100-12VL 12V Konstantspannungs-Netzteil für LED Streifen – 100 W, 8,33 A, IP20, 90 % Wirkungsgrad

Das Snappy SS100-12VL ist ein kompaktes 12V Konstantspannungs-Netzteil mit 100 Watt Leistung für kleinere und mittlere LED Installationen. Bei 12 Volt stellt es bis zu 8,33 Ampere bereit und versorgt so einzelne Streifen oder mehrere kurze Abschnitte zuverlässig. Mit einem Wirkungsgrad von rund 90 Prozent arbeitet es sparsam und bleibt dank lüfterloser Kühlung völlig geräuschlos. Das vergossene Kunststoffgehäuse in Schutzart IP20 ist für trockene Innenräume gedacht, etwa in Möbeln, unter Schränken oder hinter einer Blende. Ein integrierter Überspannungsschutz gegen Netzspitzen sowie die Prüfzeichen TÜV und SELV sorgen für einen sicheren Betrieb. Passende Bänder für 12 Volt finden Sie in der Kategorie 12V LED Streifen.

Auslegung und Leistungsreserve

Ein Netzteil sollte im Dauerbetrieb nicht dauerhaft am Limit laufen. Ermitteln Sie den Verbrauch Ihres Streifens aus Watt pro Meter und Länge und lassen Sie etwa ein Fünftel als Puffer frei, damit das SS100-12VL bei rund 80 Prozent Auslastung bleibt. So arbeitet es kühler und erreicht eine höhere Lebensdauer. Rechnerisch stehen damit etwa 80 nutzbare Watt für Ihr Projekt zur Verfügung. Denken Sie bei 12 Volt außerdem an den Spannungsfall, der sich auf langen Strecken deutlicher bemerkbar macht als bei höherer Systemspannung. Für längere Verlegungen zeigt der Ratgeber LED Streifen neu einspeisen, wie Sie zusätzlich einspeisen. Weitere Leistungsklassen führt die Kategorie 12V LED Netzteile.

Sicherheit, Wirkungsgrad und Wärme

Als Konstantspannungsquelle gibt das SS100-12VL dauerhaft 12 Volt ab und passt die Stromabgabe an die angeschlossene Last an. Genau diese Charakteristik erwarten handelsübliche LED Streifen mit interner Strombegrenzung. Ein integrierter Feinschutz gegen Blitz- und Netzspannungsspitzen sowie Sicherungen gegen Überlast, Überspannung, Überhitzung, Kurzschluss und Leerlauf schützen Netzteil und Beleuchtung. Die geringe Standby-Aufnahme von unter einem halben Watt hält die Verluste im Ruhezustand niedrig. Mit fünf Jahren Garantie ist das Gerät klar auf den Dauereinsatz ausgelegt. Da LEDs im Betrieb Wärme erzeugen, verlängert ein LED Aluprofil durch bessere Wärmeableitung die Lebensdauer der Streifen zusätzlich.

Dimmen, Anschluss und Beratung

Das SS100-12VL gibt konstant die volle Spannung aus und lässt sich nicht direkt am Gerät dimmen. Die Helligkeit steuern Sie über einen passenden Dimmer oder Controller, der hinter dem Netzteil zwischen Versorgung und Streifen sitzt und wahlweise per Funk, DMX, DALI oder KNX angebunden wird. Eine Übersicht der Geräte bietet die Kategorie LED Steuerung. Verdrahtet wird über Schraubklemmen, wobei der Eingang mit 220 bis 240 Volt Netzspannung belegt ist und daher von einer Fachkraft angeschlossen werden sollte. Passende Zuleitungen dazu finden Sie unter Anschlusskabel für LED Netzteile. Bei Fragen zur passenden Auslegung sind wir schnell per WhatsApp für Sie da. Genauso gut erreichen Sie uns per E-Mail oder Telefon.

Downloads "Snappy SS100-12VL LED Netzteil 12V – 100 W, 8,33 A, Konstantspannung, IP20 & TÜV für 12V LED Streifen"

Download SS100-12VL EN

Abmessungen:	28,2x44,5x170 mm
Ausgangsspannung :	12V DC
Ausgangsstrom:	8,33A
Dimmbar:	Nein
Eingangsspannung:	220-240V AC
Garantiezeit:	5 Jahre
Gewicht:	0,2 kg
Klemmen:	Schraubklemmen
Lebensdauer:	50.000 h
Leistung:	100W
Material:	Kunststoff
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Leerlauf, Überhitzung, Überlast, Überspannung
Steuerungsart:	Frei wählbar (Funk, DMX, DALI, KNX ect.)
Zertifikate:	CE, MM, RoHS, SELV, TÜV, UKCA

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Das hängt vom Verbrauch pro Meter ab. Zieht Ihr Streifen 10 Watt pro Meter, versorgt das SS100-12VL mit Reserve rund 8 Meter, bei 5 Watt pro Meter entsprechend etwa 16 Meter. Teilen Sie einfach die nutzbaren 80 Watt durch die Wattzahl pro Meter Ihres Bandes. So bleiben Sie sicher unter der Volllast und haben etwas Puffer nach oben.

Geeignet sind alle 12 Volt Streifen mit Konstantspannung, egal ob einfarbig, CCT, RGB oder RGBW. Wichtig ist nur, dass die Summe der angeschlossenen Bänder 100 Watt nicht übersteigt und die Spannung mit 12 Volt übereinstimmt. Ein 24 Volt Band lässt sich hier nicht betreiben, dafür bräuchten Sie ein 24 Volt Netzteil.

Das Netzteil selbst ist nicht dimmbar und gibt konstant 12 Volt aus. Die Helligkeit regeln Sie über einen Controller, der hinter dem Netzteil sitzt. Wenn Sie stattdessen ein direkt dimmbares Gerät bevorzugen, finden Sie solche Modelle in der Kategorie Triac-dimmbare LED Netzteile, die sich per Phasenabschnitt regeln lassen.

Setzen Sie einen Funk-Controller zwischen Netzteil und Streifen. Das SS100-12VL liefert die Spannung, der Controller übernimmt das Dimmen und empfängt die Befehle per Fernbedienung oder App. Passende Empfänger und Sender finden Sie in der Kategorie LED Funksteuerung 2,4GHz. So steuern Sie die Helligkeit bequem, ohne zusätzliche Leitungen zu verlegen.

Nein, das Netzteil kommt ohne Lüfter aus und kühlt sich allein über die Gehäuseoberfläche. Lassen Sie rundherum etwas Luft, damit die Wärme entweichen kann, und bauen Sie es nicht luftdicht ein. In geschlossenen Möbeln sorgt eine kleine Belüftungsöffnung für einen sicheren Dauerbetrieb. Ein Lüfter oder zusätzliche Kühlkörper sind nicht nötig.

Der Wirkungsgrad gibt an, wie viel der aufgenommenen Netzleistung tatsächlich als Gleichspannung am Ausgang ankommt. Bei 90 Prozent gehen nur etwa 10 Prozent als Wärme verloren, was Strom spart und das Gerät kühler hält. Zusammen mit der geringen Standby-Aufnahme arbeitet das SS100-12VL sehr effizient. Weitere Begriffe erklärt unser Glossar verständlich.

Das SS100-12VL ist ein kompaktes offenes Netzteil mit Schraubklemmen und wird fest verdrahtet, nicht auf eine DIN-Schiene geklipst. Für die geordnete Montage im Schaltschrank neben Reihenklemmen gibt es eigene Bauformen in der Kategorie Hutschienen LED Netzteile. Welche Variante passt, richtet sich nach dem verfügbaren Einbauplatz, der gewünschten Verdrahtung und der benötigten Gesamtleistung.

Ja, solange die Gesamtleistung aller Streifen unter 100 Watt bleibt. Führen Sie mehrere Abschnitte parallel an die Ausgangsklemmen, jeweils mit eigener Zuleitung für einen sauberen Aufbau. Alle Bänder müssen dabei mit 12 Volt laufen. So versorgen Sie mehrere kurze Strecken gemeinsam aus einem einzigen Gerät. Eine gleichmäßige Lastverteilung schont dabei die Klemmen und sorgt für einen stabilen Betrieb.

Mit Schutzart IP20 ist das SS100-12VL nur für trockene Innenräume vorgesehen und nicht für Feuchträume oder den Außenbereich geeignet. Der Eingang wird mit 220 bis 240 Volt Netzspannung verdrahtet, weshalb der Anschluss einer fachkundigen Person vorbehalten bleibt. Platzieren Sie es so, dass die entstehende Wärme frei abziehen kann.
