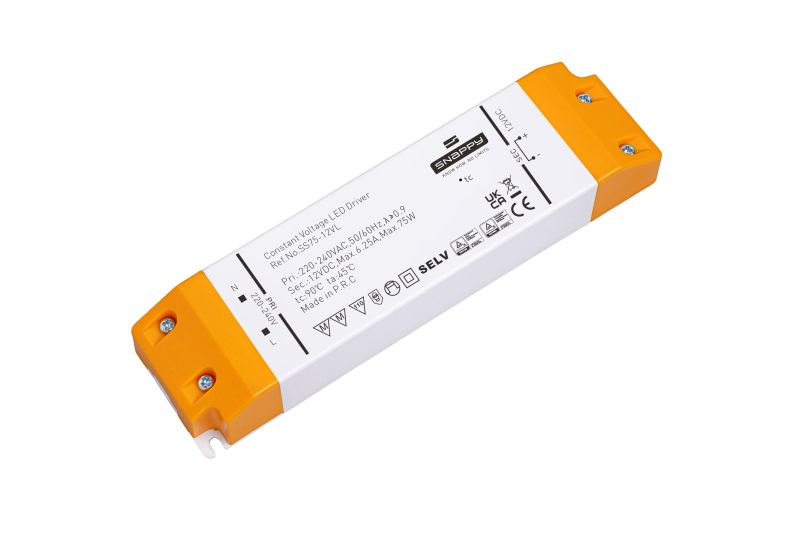

Snappy SS75 LED Netzteil 12V 75W IP20

Snappy SS75-12VL 12V Konstantspannungs-Netzteil für LED Streifen – 75 W, 6,25 A, IP20, 90 % Wirkungsgrad

Das Snappy SS75-12VL ist ein 12V Konstantspannungs-Netzteil mit 75 Watt und liefert bei 12 Volt bis zu 6,25 Ampere. Diese Leistung trifft einen häufigen Bedarf besonders gut: Sie reicht in der Regel für eine komplette 5-Meter-Rolle eines gängigen 12V Streifens samt Reserve. Damit ist das SS75-12VL die passende Wahl, wenn ein einzelnes Band über die volle Rollenlänge betrieben werden soll. Die konstante Ausgangsspannung sorgt für ein ruhiges, flackerfreies Licht, ein Wirkungsgrad von rund 90 Prozent für einen sparsamen Betrieb. Das Gerät arbeitet lüfterlos und damit geräuschlos, das Kunststoffgehäuse ist nach Schutzklasse II doppelt isoliert. In Schutzart IP20 ist es für trockene Innenräume ausgelegt und findet dank kompakter Form leicht einen versteckten Platz. Welche Rollen und Zuschnitte dazu passen, führt die Kategorie 12V LED Streifen.

Passend für eine komplette 5-Meter-Rolle

Weil viele 12V Streifen zwischen 10 und 14 Watt pro Meter aufnehmen, liegt der Bedarf einer vollen 5-Meter-Rolle oft im Bereich von 50 bis 70 Watt. Genau in dieses Fenster passt das SS75-12VL mit etwas Reserve. Das macht es zum Beispiel im Messebau praktisch, wo ein durchgehendes Lichtband schnell und zuverlässig aufgebaut werden soll. An einem beleuchteten Spiegel im Ankleide- oder Flurbereich liefert es ein gleichmäßiges, warmes Licht ohne sichtbare Helligkeitssprünge. Und für indirekte Beleuchtung in einer längeren Voute reicht die Leistung, um das Band über die gesamte Kante ruhig auszuleuchten. So bekommt eine typische Rollenlänge ihr genau passendes Netzteil, ohne dass Sie zu einem überdimensionierten Gerät greifen müssen.

Wirkungsgrad, Schutz und Verkabelung

Als Konstantspannungsnetzteil stellt das SS75-12VL fest 12 Volt bereit und passt den Strom automatisch an die angeschlossene Last an. Mit rund 90 Prozent Wirkungsgrad setzt es nur wenig Energie in Wärme um, was Verbrauch und Betriebstemperatur niedrig hält. Im Ruhezustand liegt die Aufnahme unter einem halben Watt, sodass die ErP-Vorgaben erfüllt sind. Fünf Schutzfunktionen sichern den Betrieb gegen Leerlauf, Überlast, Kurzschluss, Überhitzung und Überspannung ab und stellen ihn nach einer Störung selbsttätig wieder her. Angeschlossen wird über Schraubklemmen. Zum lötfreien Verbinden von Streifen und Kabeln bietet sich passendes LED Kabel und Verbinder an. Die netzseitige Anbindung erfolgt über Anschlusskabel für LED Netzteile. Weil LEDs Betriebswärme erzeugen, unterstützt ein LED Aluprofil die Wärmeableitung und schont Streifen wie Netzteil.

Netzteil dimensionieren und steuern

Auch wenn 75 Watt für eine volle Rolle reichen, sollten Sie das Netzteil nicht dauerhaft komplett auslasten. Planen Sie rund 20 Prozent Reserve ein, sodass etwa 60 nutzbare Watt bleiben und das Gerät im Alltag entspannt arbeitet. Reicht das für Ihr Projekt nicht, führen stärkere Geräte die Kategorie 12V LED Netzteile. Beachten Sie bei 12 Volt außerdem den Spannungsfall: Über die Länge einer 5-Meter-Rolle kann das Bandende sichtbar dunkler werden, wenn Sie nur einseitig einspeisen. Wie eine beidseitige oder zusätzliche Einspeisung das ausgleicht, zeigt der Ratgeber LED Streifen neu einspeisen. Dimmen lässt sich das SS75-12VL nicht selbst, es liefert konstant die volle Spannung. Die Helligkeit regelt eine separate Steuerung per Funk, DMX, DALI oder KNX aus der Kategorie LED Steuerung. Den 230-Volt-Anschluss übernimmt eine Elektrofachkraft. Bei Fragen zur Auslegung erreichen Sie uns direkt per WhatsApp. Alternativ ist unser Team per E-Mail oder Telefon für Sie da.

Downloads "Snappy SS75-12VL LED Netzteil 12V – 75 W, 6,25 A, Konstantspannung, IP20 & TÜV für 12V LED Streifen"

Download SS75-12VL EN

Abmessungen:	28,2x44,5x170 mm
Ausgangsspannung :	12V DC
Ausgangsstrom:	6,25A
Dimmbar:	Nein
Eingangsspannung:	220-240V AC
Garantiezeit:	5 Jahre
Gewicht:	0,2 kg
Klemmen:	Schraubklemmen
Lebensdauer:	50.000 h
Leistung:	75W
Material:	Kunststoff
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Leerlauf, Überhitzung, Überlast, Überspannung
Steuerungsart:	Frei wählbar (Funk, DMX, DALI, KNX ect.)
Zertifikate:	CE, MM, RoHS, SELV, TÜV, UKCA

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

In den meisten Fällen ja. Viele 12V Streifen nehmen zwischen 10 und 14 Watt pro Meter auf, eine 5-Meter-Rolle also rund 50 bis 70 Watt. Mit 75 Watt deckt das SS75-12VL diesen Bedarf samt Reserve ab. Prüfen Sie vor dem Kauf dennoch die Wattzahl pro Meter auf dem Datenblatt Ihres Streifens, denn sehr helle Bänder können darüber liegen und benötigen dann ein stärkeres Netzteil.

Beide Spannungen haben ihre Berechtigung. 12 Volt ist bei kurzen Strecken und im Fahrzeug- oder Möbelbereich verbreitet, während 24 Volt bei längeren Bändern weniger Spannungsfall zeigt und effizienter ist. Für dieses Netzteil brauchen Sie in jedem Fall einen 12 Volt Streifen. Die Vor- und Nachteile im Detail erklärt unser Ratgeber LED Streifen mit 12V oder 24V und hilft Ihnen bei der Entscheidung.

Geeignet sind alle 12 Volt Streifen mit Konstantspannung, unabhängig davon, ob einfarbig, CCT, RGB oder RGBW. Wichtig ist nur, dass die Gesamtleistung 75 Watt nicht überschreitet und die Spannung mit 12 Volt übereinstimmt. Ein 24 Volt Streifen benötigt eine 24 Volt Versorgung, adressierbare Pixelstreifen zusätzlich einen Controller. So stellen Sie sicher, dass Netzteil und Band optimal zusammenpassen.

Der Wirkungsgrad beschreibt, wie viel der aus dem Netz aufgenommenen Leistung als nutzbare Gleichspannung am Ausgang ankommt. Bei 90 Prozent gehen nur etwa 10 Prozent als Wärme verloren, was den Stromverbrauch senkt und das Gehäuse kühler hält. Gemeinsam mit dem geringen Standby-Verbrauch arbeitet das SS75-12VL dadurch sehr sparsam. Was einzelne Begriffe rund um Netzteile bedeuten, zeigt Ihnen unser Glossar.

Nicht am Gerät selbst, denn es gibt konstant die volle Spannung aus. Das Dimmen übernimmt ein separater Controller oder Dimmer, der hinter das Netzteil zwischen Versorgung und Streifen gesetzt wird. Häufig arbeitet dieser mit einem PWM-Signal. Der Vorteil: Sie wählen die Steuerungstechnik frei nach Projekt und können sie später ändern, ohne das Netzteil zu tauschen.

Wenn die Bauhöhe des SS75-12VL für Ihren Einbauort zu hoch ist, lohnt der Blick auf flachere Geräte. Besonders niedrige Netzteile bündelt die Kategorie 12V Slim LED Netzteile, die sich in schmale Profile und flache Möbel einbauen lassen. Beachten Sie dabei, dass sehr flache Bauformen ihre Leistung oft in kleineren Stufen anbieten. Prüfen Sie daher, ob die Wattzahl reicht.

Nein, das SS75-12VL ist ein Aufbaunetzteil mit Schraubklemmen und wird frei verdrahtet, nicht auf eine Tragschiene gesteckt. Für die Montage im Verteiler auf der DIN-Schiene gibt es eigene Bauformen in der Kategorie Hutschienen LED Netzteile. Für den kompakten, versteckten Einbau in Möbeln oder hinter Blenden bleibt die Aufbauform meist die einfachere Lösung.

Die drei Geräte teilen dasselbe kompakte Gehäuse und die gleiche Technik, sie liefern nur unterschiedlich viel Leistung. Das 60-Watt-Modell reicht für etwas kürzere Bänder, das SS75-12VL trifft mit 75 Watt gut die volle 5-Meter-Rolle, und das 100-Watt-Modell bietet zusätzliche Reserve für längere Strecken oder mehrere Abgänge. Wählen Sie stets die Stufe, die knapp über Ihrem Bedarf liegt.

Mit Schutzart IP20 ist das Gerät für trockene Innenräume bestimmt und nicht für Feuchträume oder den Außenbereich geeignet. Achten Sie auf etwas freien Raum rund um das Gehäuse, damit die Abwärme abziehen kann. Da am Eingang 220 bis 240 Volt Netzspannung anliegen, sollte die Verdrahtung ausschließlich durch eine Elektrofachkraft erfolgen. So bleibt der Betrieb dauerhaft sicher.
