SR-2303AC-4CH-DIN DALI Phasenabschnitt-Dimmer 4-Kanal Hutschiene 100-240V AC 1,8A DALI-2 DT6 mit Push DIM

Der SR-2303AC-4CH-DIN ist ein DALI-Phasenabschnitt-Dimmer mit vier unabhängigen AC-Ausgangskanälen für die Hutschienen-Montage im Schaltschrank. Das Gerät steuert dimmbare 230V LED-Lampen, Halogenleuchten und Triac-dimmbare LED-Treiber direkt aus einer DALI-Anlage und schaltet die Netzspannung selbst mit bis zu 1,8 Ampere pro Kanal.

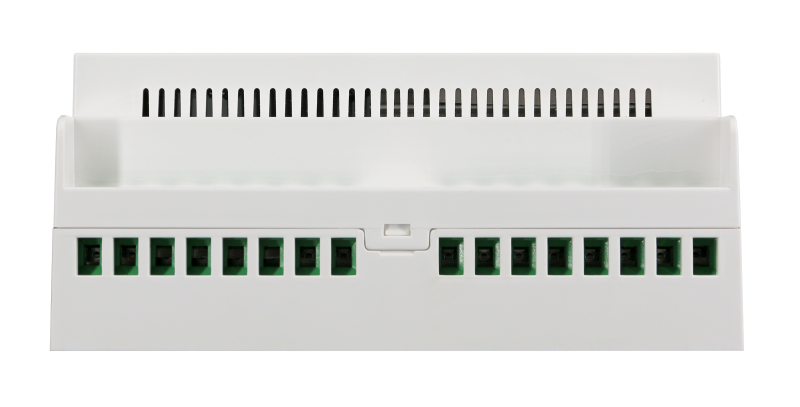

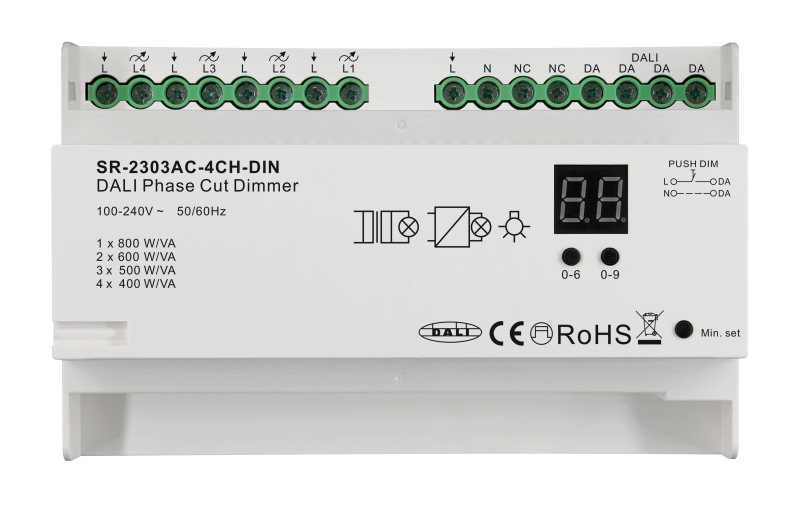

Eine Besonderheit dieses Modells ist der zusätzliche Push-DIM-Eingang: die DA-Klemmen können wahlweise einen DALI-Bus oder einen klassischen 230V-Wandtaster aufnehmen. Damit lässt sich der Dimmer entweder in eine vollständige DALI-Anlage mit Master und Szenen integrieren oder ohne DALI-Master als Mehrkanal-Dimmer über vorhandene Wandtaster betreiben. Mit den Abmessungen von 145,4 × 90 × 66,4 Millimetern belegt das Modul vier Teilungseinheiten auf einer 35-mm-Hutschiene und ist als DALI-DT6-Gerät nach IEC 62386-207 Ed2 zertifiziert.

Phasenabschnitt (Trailing Edge) für moderne LED- und Halogen-Lasten

Der SR-2303AC-4CH-DIN arbeitet im Phasenabschnitt-Verfahren, auch als Trailing Edge oder Reverse Phase Control bekannt. Diese Dimm-Methode ist die richtige Wahl für kapazitive und elektronische Lasten: moderne LED-Treiber, dimmbare LED-Lampen mit elektronischen Vorschaltgeräten und elektronische Halogen-Trafos werden ohne Brummen und ohne thermische Belastung der Treiber gedimmt.

Das Gegenstück, der Phasenanschnitt (Leading Edge), wird nicht unterstützt und ist auch nicht erforderlich, da Phasenanschnitt ausschließlich für induktive Lasten wie alte Wickeltrafos und konventionelle Glühlampen gedacht ist. Praktisch alle modernen dimmbaren LED-Produkte sind für Phasenabschnitt freigegeben. Passende Treiber findest du in der Kategorie Triac-dimmbare LED-Netzteile.

Vier Adressmodi für flexible Anlagenplanung

Die vier Ausgangskanäle lassen sich am Gerät frei zwischen vier Adressmodi konfigurieren: alle vier Kanäle synchron als eine einzige DALI-Adresse, paarweise zusammengefasst auf zwei Adressen, in einer Drei-Adressen-Konfiguration mit einem leistungsverdoppelten Bereich oder vollständig unabhängig als vier separate Adressen. Diese flexible Gruppierung erlaubt es, das Gerät an die tatsächliche Lastverteilung im Projekt anzupassen, ohne separate Dimmer für unterschiedliche Konfigurationen einsetzen zu müssen.

Im Vier-Adressen-Modus verhält sich das Gerät aus DALI-Sicht wie vier eigenständige Dimmer, die jeweils in eigene Gruppen und Szenen eingebunden werden können. In den zusammengefassten Modi steigt die maximale Last pro Adresse entsprechend, weil mehrere Kanäle parallel arbeiten.

Lastleistung für typische Anlagen

Pro Adresse beträgt die maximale Last bei dimmbaren LED-Lampen, LED-Treibern oder Niedervolt-Halogen mit elektronischem Trafo bis zu 400 Watt im Ein-Adress-Modus, im Vier-Adressen-Modus 200 Watt pro Kanal. Bei rein resistiven Lasten wie Glühlampen oder 240V-Halogen verdoppeln sich diese Werte auf bis zu 800 Watt insgesamt beziehungsweise 400 Watt pro Kanal. Damit deckt der SR-2303AC-4CH-DIN gewerbliche Installationen mit zahlreichen GU10- oder E27-LED-Lampen pro Kreis komfortabel ab.

Typische Lasten sind dimmbare LED-Einbaustrahler, klassische Halogen-Pendelleuchten in Bestandsbauten sowie Niedervolt-LED-Streifen über Triac-dimmbare Konstantspannungs-Netzteile.

Push-DIM-Eingang: zwei Betriebsarten in einem Gerät

Eine besondere Stärke des SR-2303AC-4CH-DIN ist der alternative Push-DIM-Eingang an den DA-Klemmen. Anstelle eines DALI-Bus-Signals kann hier ein klassischer 230V-Wandtaster angeschlossen werden, der den Dimmer ohne DALI-Master steuert. Damit ergeben sich zwei eigenständige Anwendungs-Szenarien.

Im Standalone-Betrieb ohne DALI-Master arbeitet das Gerät als hochwertiger 4-Kanal-Phasenabschnitt-Dimmer mit klassischer Wandtaster-Bedienung. Bestehende Tasterinstallationen können weitergenutzt werden, ohne dass eine DALI-Infrastruktur aufgebaut werden muss. Im DALI-Betrieb mit Master-Controller wie dem SR-2300-USB werden die DA-Klemmen stattdessen mit dem DALI-Bus verbunden, und das Gerät verhält sich als vollwertiges DALI-DT6-Gerät mit Adressen, Gruppen und Szenen. Eine Anlage kann auch zunächst standalone aufgebaut und später durch Anschluss eines DALI-Master-Controllers auf eine vollständige DALI-Anlage erweitert werden, ohne dass ein Geräte-Tausch nötig ist.

Zusätzlich verfügt das Gerät über eine Min.-Set-Funktion, mit der die minimale Dimm-Helligkeit individuell festgelegt werden kann. Das ist relevant, weil einige LED-Lampen bei sehr niedrigen Dimm-Werten zu Flackern neigen; mit einer angepassten Untergrenze arbeiten auch günstigere LED-Lampen mit begrenzter Dimm-Tiefe stabil.

Anwendungsbereiche

Klassische Einsatzbereiche sind Bürogebäude mit zentralem DALI-Lichtmanagement und mehreren Beleuchtungskreisen pro Etage, Hotel- und Gastronomie-Anlagen mit getrennten Zonen für Empfang, Restaurant, Bar und Terrasse, Verkaufsflächen mit unabhängiger Steuerung von Akzent-, Schaufenster- und Allgemeinbeleuchtung sowie hochwertige Wohnbereiche mit zentraler Verteilerschrank-Steuerung mehrerer Räume.

Eine typische Retrofit-Anwendung ist die schrittweise Umrüstung von Bestandsbauten: zunächst wird der Dimmer im Push-DIM-Modus an die vorhandenen Wandtaster angeschlossen, ohne dass DALI-Infrastruktur aufgebaut werden muss. Sobald ein DALI-Master und Bus-Verkabelung verfügbar sind, lässt sich die Anlage auf vollwertigen DALI-Betrieb umstellen. Weitere DALI-Hutschienen-Komponenten findest du in der Kategorie DALI Hutschienen-Controller, alternative AC-Decoder ohne DALI-Bus in der Kategorie LED Triac-Dimmer & Steuerung und klassische manuelle LED Drehdimmer.

In einer vollständigen DALI-Anlage arbeitet das Gerät zusammen mit anderen Komponenten aus unserer DALI-Steuerungskategorie: einer DALI-Bus-Stromversorgung für die Bus-Speisung bei Mastern ohne integrierte Bus-PS, DALI-Schaltern und Wandbedienteilen für komfortable manuelle Bedienung, DALI-Sensoren für automatische Präsenz- und Tageslicht-Steuerung sowie weiteren DALI 230V AC Controllern für größere Installationen.

Bei Fragen zur Anlagenplanung, zur Wahl des passenden Adressmodus, zur Eignung bestimmter LED-Lampen für Phasenabschnitt-Dimmung oder zur Auslegung der Lasten pro Kanal beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette DALI-Anlagen aus Master, Dimmern, Tastern und passenden LED-Lampen aus unserem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot inklusive Anlagenkonzept zusammen.
